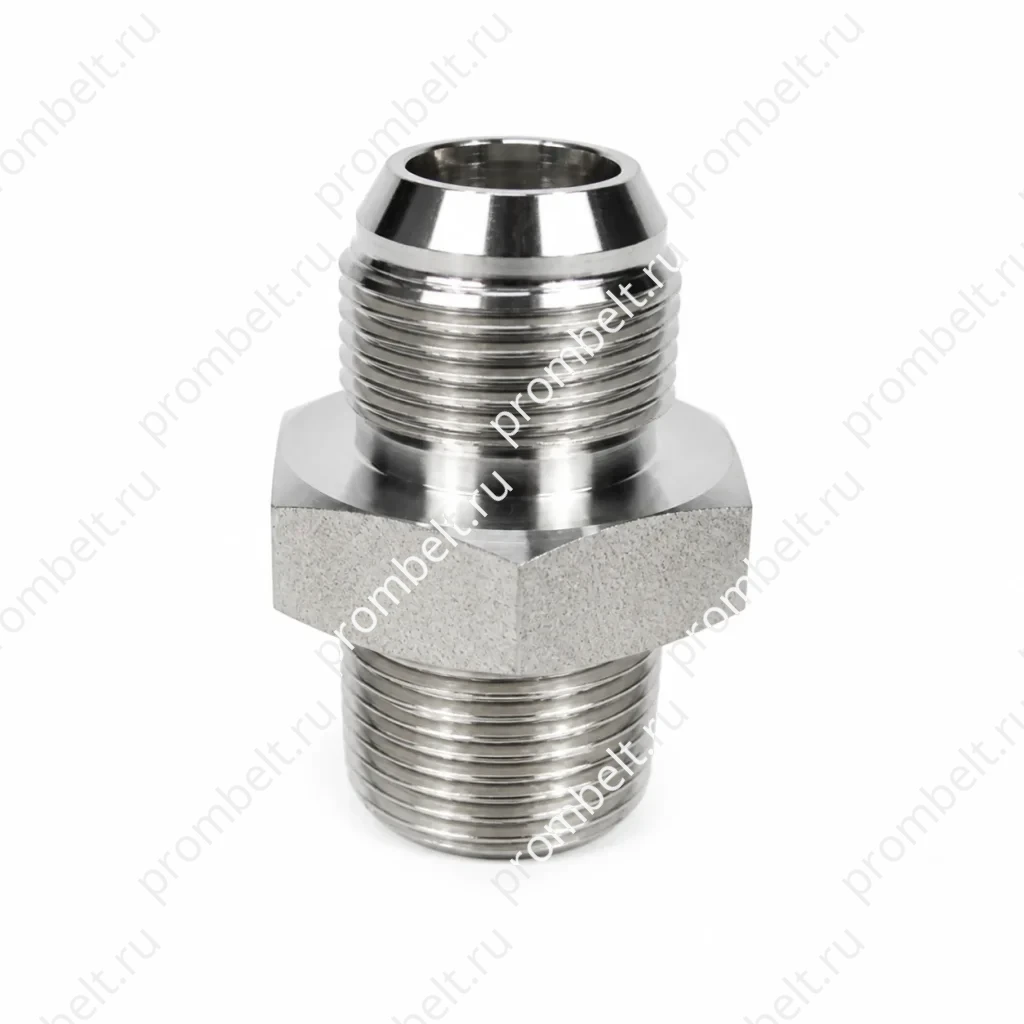

Прямой переходник JIS BSPP 60°–BSPT серии Q1ST из нержавеющей стали

Прямой переходник серии Q1ST предназначен для соединения наружной резьбы BSPP с уплотнением по конусу 60° и наружной резьбы BSPT. Исполнения: с резьбами от G1/8″ × 28 до G2″ × 11 и соответствующими размерами R1/8″ × 28 до R2″ × 11. Материалы: SS304, SS316, SS316Ti; также приведены обозначения SS304(1.4301), SS316L(1.4404), SS316Ti(1.4571). Стандарт: BS.

  • Соединение 1 — BSPP, наружная резьба, уплотнение по конусу 60°
  • Соединение 2 — BSPT, наружная резьба

Технические данные

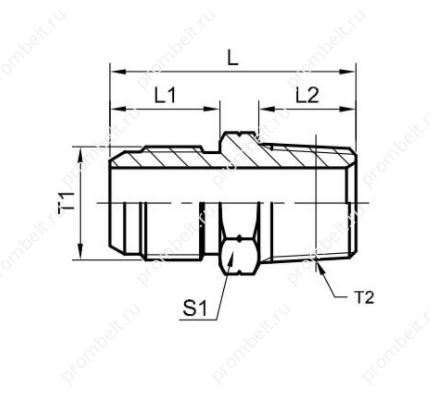

Схема и присоединительные размеры

Схема и присоединительные размеры — Прямой переходник JIS BSPP 60°–BSPT серии Q1ST из нержавеющей стали
Обозначения присоединений и размеров

Прямой переходник серии Q1ST соединяет наружную резьбу BSPP с уплотнением по конусу 60° и наружную резьбу BSPT. Изделие указано как переходник JIS для газовой резьбы BSP и соответствует стандартам BS.

Основные характеристики

Параметр Значение
Тип изделия прямой переходник
Серия Q1ST
Соединение 1 BSPP, наружная резьба, уплотнение по конусу 60°
Соединение 2 BSPT, наружная резьба
Материалы SS304, SS316, SS316Ti; также указаны SS304(1.4301), SS316L(1.4404), SS316Ti(1.4571)
Стандарт BS

Размеры и исполнения

Артикул T1 (G) T2 (R) L1 L2 L S1
Q1ST-02 G1/8″ × 28 R1/8″ × 28 12 10 28 14
Q1ST-04 G1/4″ × 19 R1/4″ × 19 16 14.5 36.5 17
Q1ST-06 G3/8″ × 19 R3/8″ × 19 18 15 39 19
Q1ST-08 G1/2″ × 14 R1/2″ × 14 20 20 48 24
Q1ST-12 G3/4″ × 14 R3/4″ × 14 22 20 53 30
Q1ST-16 G1″ × 11 R1″ × 11.5 24 25.5 62.5 41
Q1ST-20 G1.1/4″ × 11 R1.1/4″ × 11 27 26.5 66 46
Q1ST-24 G1.1/2″ × 11 R1.1/2″ × 11 27 26.5 67.5 50
Q1ST-32 G2″ × 11 R2″ × 11 30 30 77 65

Для заказа

Что указать в заявке

  • Тип и размеры обоих присоединений
  • Исполнение и угол
  • Материал
  • Количество
