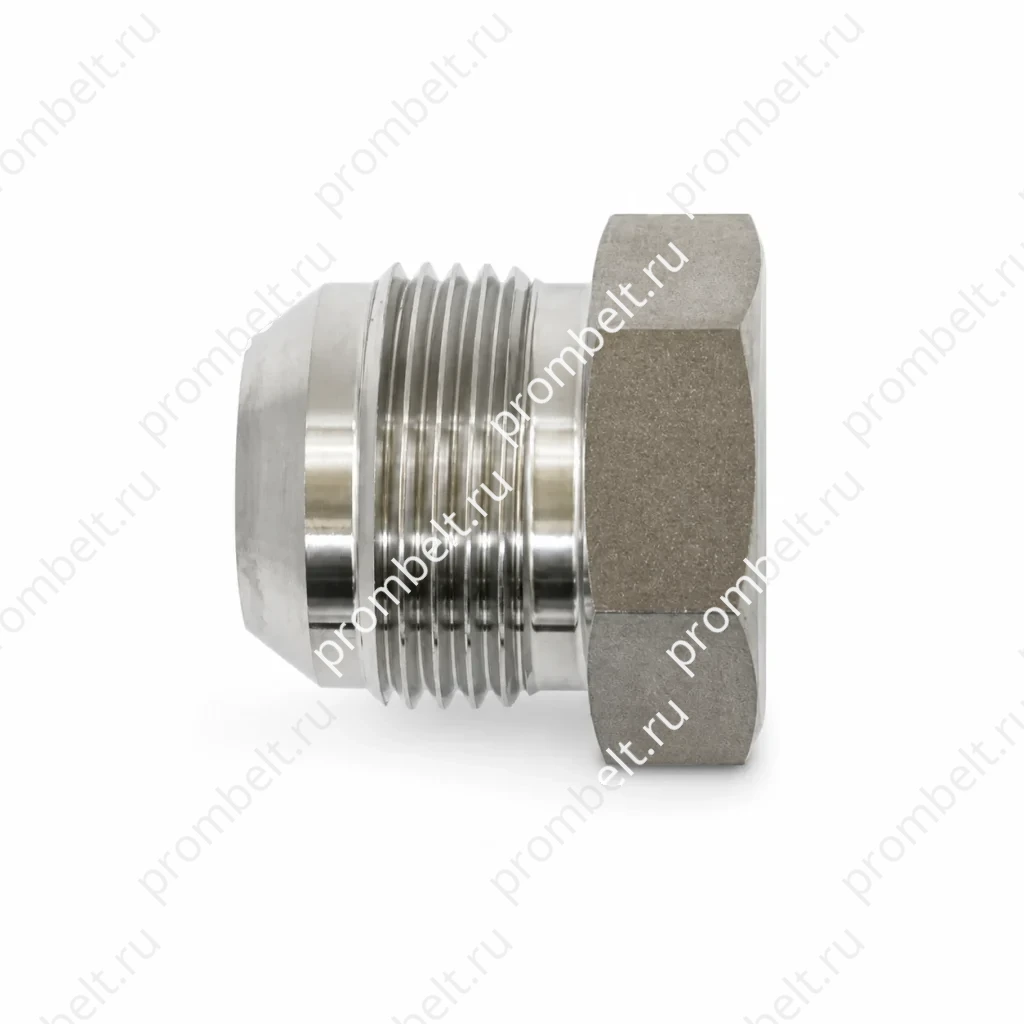

Заглушка JIC 2408 с наружной резьбой из нержавеющей стали 304/316/316L
Заглушка JIC 2408 с наружной резьбой используется для закрытия фитингов с внутренним концом JIC. Изделие указано как герметизирующая заглушка стандарта SAE № 070109. Материал исполнения: нержавеющая сталь 304, 316 или 316L. Размерный ряд включает резьбы UNF/UN-2A от 5/16-24 до 2 1/2-12.
- Присоединение — JIC с наружной резьбой
- Стандарт — SAE № 070109
Технические данные

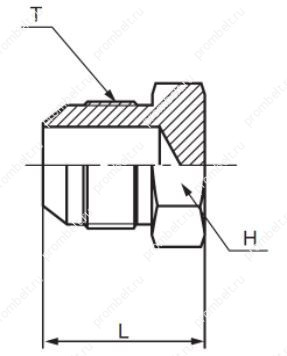

Схема и присоединительные размеры
Заглушка JIC 2408 с наружной резьбой предназначена для закрытия фитингов с внутренним концом JIC. Изделие указано как герметизирующая заглушка по стандарту SAE № 070109 и выполняется из нержавеющей стали 304, 316 или 316L.
Основные характеристики
| Тип изделия | герметизирующая заглушка |
|---|---|
| Серия | 2408 |
| Присоединение | JIC с наружной резьбой |
| Стандарт | SAE № 070109 |
| Материал | нержавеющая сталь 304, 316, 316L |
| Назначение | закрытие фитингов с внутренним концом JIC |
Размеры
| Артикул | Резьба T (UNF/UN-2A) | L | H (дюйм) |
|---|---|---|---|
| 2408-02 | 5/16-24 | 17.80 | 7/16 |
| 2408-03 | 3/8-24 | 18.50 | 7/16 |
| 2408-04 | 7/16-20 | 20.30 | 1/2 |
| 2408-05 | 1/2-20 | 20.30 | 9/16 |
| 2408-06 | 9/16-18 | 21.30 | 5/8 |
| 2408-08 | 3/4-16 | 23.90 | 13/16 |
| 2408-10 | 7/8-14 | 27.90 | 15/16 |
| 2408-12 | 1 1/16-12 | 32.50 | 1-1/8 |
| 2408-14 | 1 3/16-12 | 33.30 | 1-1/4 |
| 2408-16 | 1 5/16-12 | 33.80 | 1-3/8 |
| 2408-20 | 1 5/8-12 | 36.80 | 1-11/16 |
| 2408-24 | 1 7/8-12 | 41.90 | 2 |
| 2408-32 | 2 1/2-12 | 52.10 | 2-5/8 |
Для заказа
Что указать в заявке
- Типоразмер или артикул
- Размеры присоединений
- Материал
- Количество
