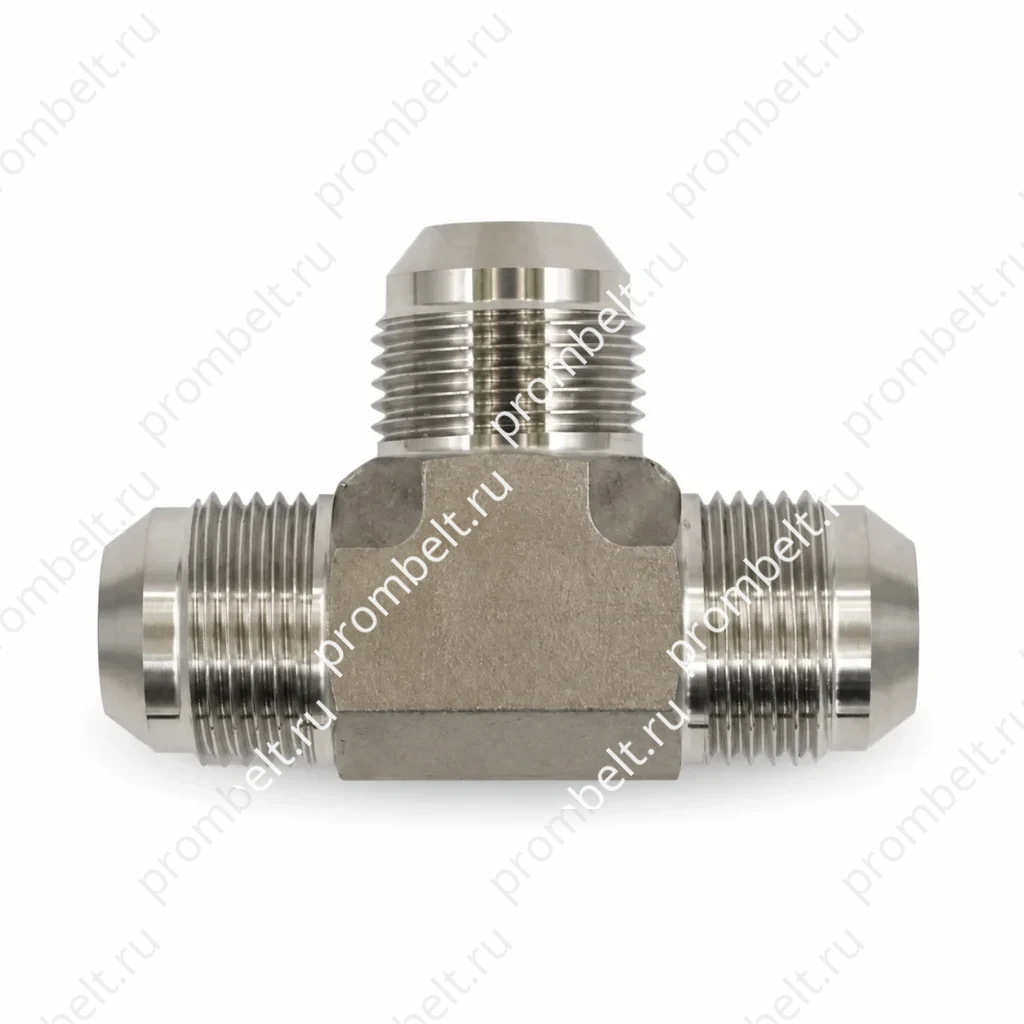

Тройник JIC 2603 с тремя наружными резьбами UNF/UN-2A из нержавеющей стали 304/316/316L

Тройник JIC 2603 — гидравлический переходник стандарта SAE № 070401 с тремя наружными резьбами JIC и резьбой UNF/UN-2A. Материалы: нержавеющая сталь 304, 316 и 316L. В таблице указаны исполнения от 2603-02-02-02 до 2603-32-32-32. Для конструкции также указаны переходные размеры, например 2603-08-08-04, и соединение с фитингами трубок с внутренней резьбой.

Стандарт — SAE № 070401
Материал — нержавеющая сталь 304, 316, 316L
Присоединение 1 — наружная резьба JIC

Тройник JIC 2603 — гидравлический переходник стандарта SAE № 070401 с тремя наружными резьбовыми присоединениями JIC. Изделие указано для материалов 304, 316 и 316L из нержавеющей стали.

Основные характеристики

Тип изделия	тройник
Стандарт	SAE № 070401
Материал	нержавеющая сталь 304, 316, 316L
Присоединение 1	наружная резьба JIC
Присоединение 2	наружная резьба JIC
Присоединение 3	наружная резьба JIC
Резьба	UNF/UN-2A

Размеры и исполнения

Артикул	T1, T2 и T3 (UNF/UN-2A)	L1	L2	L3	Y (дюйм)
2603-02-02-02	5/16-24	19.60	19.60	19.60	7/16
2603-03-03-03	3/8-24	21.10	21.10	21.10	7/16
2603-04-04-04	7/16-20	22.60	22.60	22.60	7/16
2603-05-05-05	1/2-20	24.10	24.10	24.10	9/16
2603-06-06-06	9/16-18	26.90	26.90	26.90	9/16
2603-08-08-08	3/4-16	31.80	31.80	31.80	3/4
2603-10-10-10	7/8-14	36.80	36.80	36.80	7/8
2603-12-12-12	1 1/16-12	42.20	42.20	42.20	1-1/16
2603-16-16-16	1 5/16-12	46.00	46.00	46.00	1-5/16
2603-20-20-20	1 5/8-12	52.30	52.30	52.30	1-5/8
2603-24-24-24	1 7/8-12	59.20	59.20	59.20	1-7/8
2603-32-32-32	2 1/2-12	77.70	77.70	77.70	2-1/2
