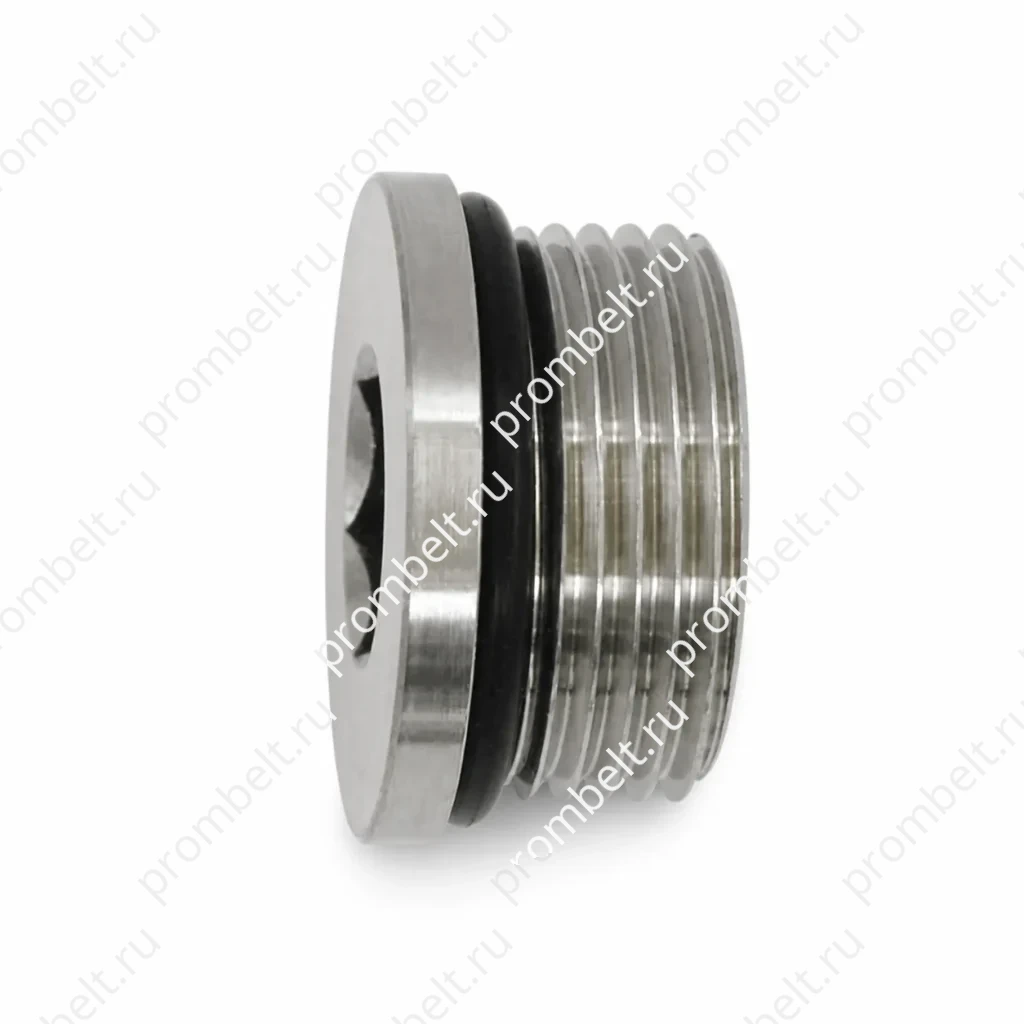

Герметизирующая заглушка 6408-HHP MORB SAE № 090109B с резьбой UNF из нержавеющей стали
Герметизирующая заглушка 6408-HHP MORB — трубный гидравлический фитинг с резьбой UNF/UN-2A по стандарту SAE № 090109B. Материал изделия: нержавеющая сталь 304, 316 или 316L. Заглушка предназначена для соединения с трубными фитингами с внутренней резьбой. Размерный ряд включает артикулы от 6408-HHP-02-O до 6408-HHP-32-O с резьбой от 5/16-24 до 2 1/2-12.
- Серия / обозначение — 6408-HHP MORB
- Материал — нержавеющая сталь 304, 316, 316L
- Стандарт — SAE № 090109B
Технические данные
Схема и присоединительные размеры
Герметизирующая заглушка 6408-HHP MORB — трубный гидравлический фитинг из нержавеющей стали 304, 316 или 316L. Изделие соответствует стандарту SAE № 090109B и имеет резьбу UNF/UN-2A.
Основные характеристики
| Тип изделия | герметизирующая заглушка |
|---|---|
| Серия / обозначение | 6408-HHP MORB |
| Материал | нержавеющая сталь 304, 316, 316L |
| Стандарт | SAE № 090109B |
| Резьба 1 | UNF |
| Исполнение резьбы | UNF/UN-2A |
| Назначение по источнику | соединение с трубными фитингами с внутренней резьбой |
Размеры и артикулы
| Артикул | Резьба T (UNF/UN-2A) | L | H (дюйм) |
|---|---|---|---|
| 6408-HHP-02-O | 5/16-24 | 10.20 | 1/8 |
| 6408-HHP-03-O | 3/8-24 | 10.20 | 1/8 |
| 6408-HHP-04-O | 7/16-20 | 11.90 | 3/16 |
| 6408-HHP-05-O | 1/2-20 | 11.90 | 3/16 |
| 6408-HHP-06-O | 9/16-18 | 12.70 | 1/4 |
| 6408-HHP-08-O | 3/4-16 | 14.70 | 5/16 |
| 6408-HHP-10-O | 7/8-14 | 16.50 | 3/8 |
| 6408-HHP-12-O | 1 1/16-12 | 19.60 | 9/16 |
| 6408-HHP-14-O | 1 3/16-12 | 19.60 | 9/16 |
| 6408-HHP-16-O | 1 5/16-12 | 19.60 | 5/8 |
| 6408-HHP-20-O | 1 5/8-12 | 19.60 | 3/4 |
| 6408-HHP-24-O | 1 7/8-12 | 19.60 | 3/4 |
| 6408-HHP-32-O | 2 1/2-12 | 19.60 | 3/4 |
Для заказа
Что указать в заявке
- Типоразмер или артикул
- Размеры присоединений
- Материал
- Количество
