Адаптеры и переходники JIC

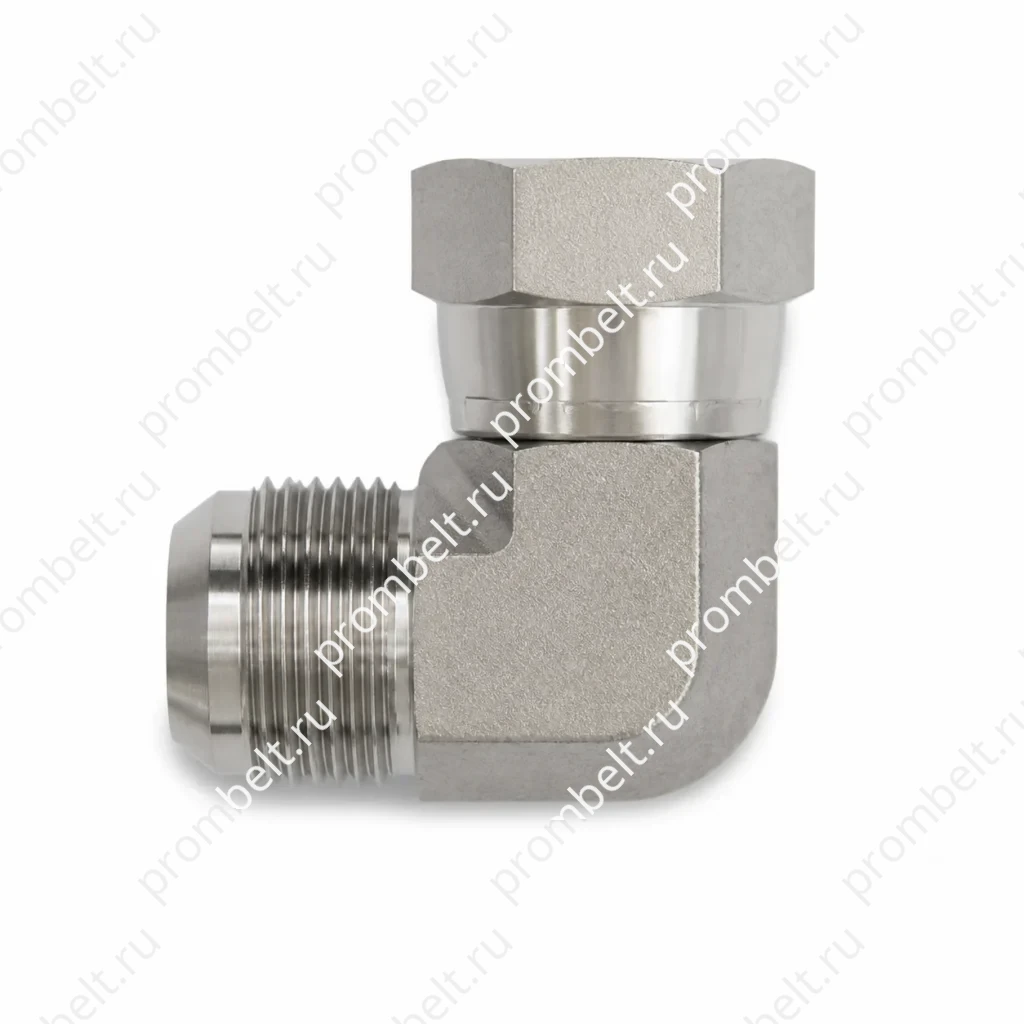

Угловой переходник JIC 90° серия 6500 с наружной резьбой и поворотной гайкой JIC

Угловой переходник серии 6500 соединяет наружную резьбу JIC с поворотной гайкой JIC под углом 90°. Для изделия указан стандарт SAE № 070221. Резьбы выполнены как T1 UNF/UN-2A и T2 UNF/UN-2B. Материалы: нержавеющая сталь 304, 316 и 316L. В размерной таблице приведены артикулы от 6500-02-02 до 6500-32-32 с параметрами T1, T2, L1, L2, Y и H.

  • Тип изделия — угловой переходник 90°
  • Стандарт — SAE № 070221
  • Резьба T1 — наружная JIC, UNF/UN-2A

Технические данные

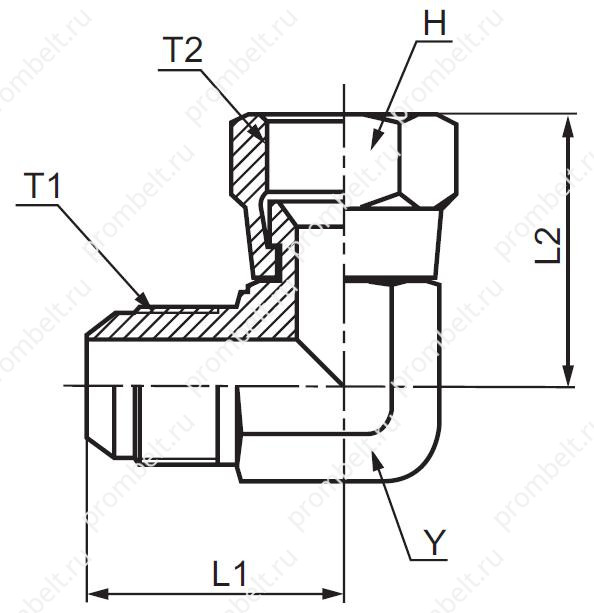

Схема и присоединительные размеры

Схема и присоединительные размеры — Угловой переходник JIC 90° серия 6500 с наружной резьбой и поворотной гайкой JIC
Обозначения присоединений и размеров

Угловой переходник серии 6500 предназначен для соединения наружной резьбы JIC с поворотной гайкой JIC под углом 90°. Для изделия указаны стандарт SAE № 070221 и материалы: нержавеющая сталь 304, 316 и 316L.

Основные характеристики

Тип изделия угловой переходник 90°
Серия 6500
Стандарт SAE № 070221
Резьба T1 наружная JIC, UNF/UN-2A
Резьба T2 JIC с поворотной гайкой, UNF/UN-2B
Материал нержавеющая сталь 304, 316, 316L

Размерная таблица

Артикул T1 (UNF/UN-2A) T2 (UNF/UN-2B) L1 L2 Y (дюйм) H (дюйм)
6500-02-02 5/16-24 5/16-24 19.6 24.6 7/16 7/16
6500-03-03 3/8-24 3/8-24 21.1 25.4 7/16 1/2
6500-04-04 7/16-20 7/16-20 22.6 25.4 7/16 9/16
6500-05-05 1/2-20 1/2-20 24.1 26.9 9/16 5/8
6500-06-06 9/16-18 9/16-18 26.9 31.8 9/16 11/16
6500-08-08 3/4-16 3/4-16 31.8 35.1 3/4 7/8
6500-10-10 7/8-14 7/8-14 36.8 41.3 7/8 1
6500-12-12 1-1/16-12 1-1/16-12 42.2 45.1 1-1/16 1-1/4
6500-14-14 1-3/16-12 1-3/16-12 45.7 49.8 1-5/16 1-3/8
6500-16-16 1-5/16-12 1-5/16-12 46 51.3 1-5/16 1-1/2
6500-20-20 1-5/8-12 1-5/8-12 52.3 58.9 1-5/8 2
6500-24-24 1-7/8-12 1-7/8-12 59.2 65.6 1-7/8 2-1/4
6500-32-32 2-1/2-12 2-1/2-12 77.7 87.1 2-1/2 3

Для серии также приведен пример переходного типоразмера 6500-08-04.

Для заказа

Что указать в заявке

  • Тип и размеры обоих присоединений
  • Исполнение и угол
  • Материал
  • Количество
