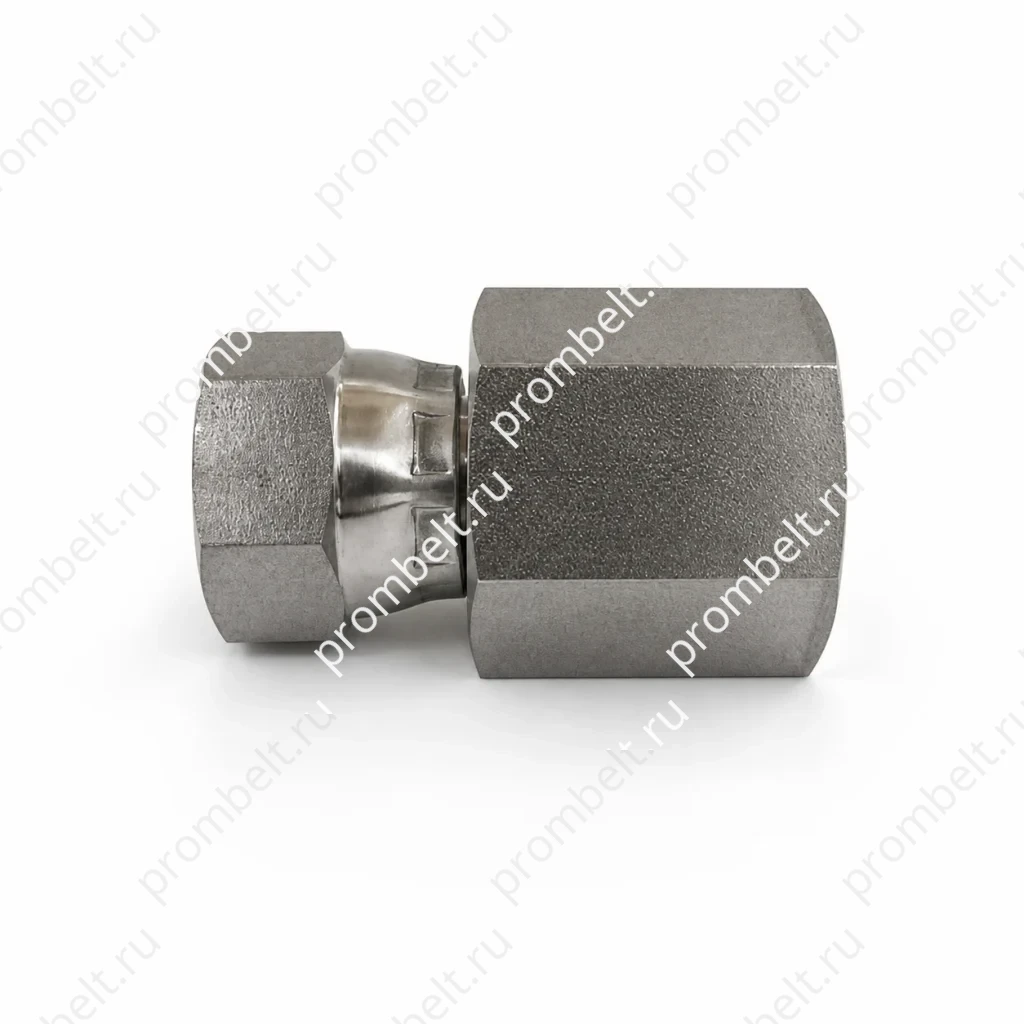

Прямой переходник 6506 JIC–NPTF с накидной гайкой JIC, нержавеющая сталь 304/316/316L

Прямой гидравлический переходник 6506 JIC–NPTF выполнен с внутренней трубной резьбой NPTF на одной стороне и JIC с накидной гайкой на другой стороне. Материалы: нержавеющая сталь 304, 316, 316L и прямое исполнение. Размерный ряд включает артикулы от 6506-02-02 до 6506-32-32 с резьбами T1 1/8-27–2-11-1/2 и T2 5/16-24–2-1/2-12.

  • Серия / исполнение — 6506, прямое исполнение
  • Сторона 1 — внутренняя трубная резьба NPTF
  • Сторона 2 — JIC с накидной гайкой, резьба UNF/UN-2A

Технические данные

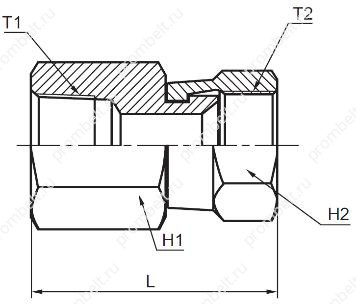

Схема и присоединительные размеры

Схема и присоединительные размеры — Прямой переходник 6506 JIC–NPTF с накидной гайкой JIC, нержавеющая сталь 304/316/316L
Обозначения присоединений и размеров

Прямой гидравлический переходник 6506 соединяет внутреннюю трубную резьбу NPTF с JIC с накидной гайкой. Материалы: нержавеющая сталь 304, 316, 316L.

Основные характеристики

Характеристика Значение
Тип изделия прямой гидравлический переходник
Серия / исполнение 6506, прямое исполнение
Сторона 1 внутренняя трубная резьба NPTF
Сторона 2 JIC с накидной гайкой, резьба UNF/UN-2A
Материал нержавеющая сталь 304, 316, 316L

Размеры

Артикул T1 (NPTF) T2 (UNF/UN-2A) L H1 (дюйм) H2 (дюйм)
6506-02-02 1/8-27 5/16-24 27.8 9/16 7/16
6506-04-04 1/4-18 7/16-20 42.2 3/4 9/16
6506-04-05 1/4-18 1/2-20 43.7 3/4 5/8
6506-06-06 3/8-18 9/16-18 44.5 7/8 11/16
6506-08-08 1/2-14 3/4-16 51.2 1 1/8 7/8
6506-08-10 1/2-14 7/8-14 52.9 1 1/8 1
6506-12-12 3/4-14 1-1/16-12 60.1 1 3/8 1 1/4
6506-12-14 3/4-14 1-3/16-12 61.3 1 3/8 1 3/8
6506-16-16 1-11-1/2 1-5/16-12 67.4 1 5/8 1 1/2
6506-20-20 1-1/4-11-1/2 1-5/8-12 68.4 2 2
6506-24-24 1-1/2-11-1/2 1-7/8-12 72.6 2 5/16 2 1/4
6506-32-32 2-11-1/2 2-1/2-12 82.5 2 7/8 3

По исходным данным изделие применяется для соединения с наружными трубочными и трубными фитингами.

Для заказа

Что указать в заявке

  • Тип и размеры обоих присоединений
  • Исполнение и угол
  • Материал
  • Количество
