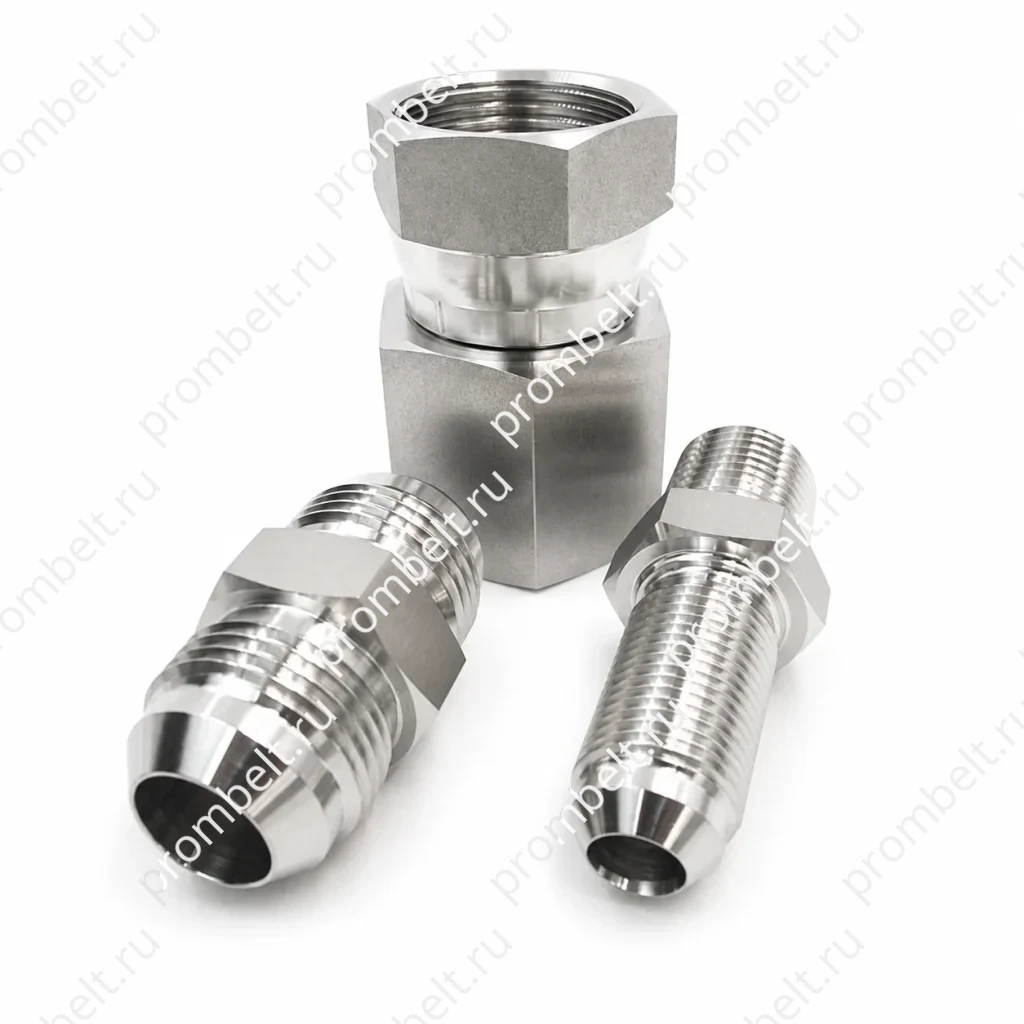

Поворотный соединитель JIC штуцер–гайка 37°, 1/4″–2″, SS304/SS316L

Поворотный соединитель JIC штуцер–гайка 37° предназначен для соединения наружной резьбы JIC с внутренней резьбой JIC. В конструкции используется конусное уплотнение 37°: на стороне с внутренней резьбой указан конус 37°, на стороне с наружной резьбой указан развальцованный конец 37°.

Основные характеристики

Уплотнение и рабочее давление

Конус 37° на стороне с внутренней резьбой и развальцовка 37° на стороне с наружной резьбой образуют механическое уплотнение между двумя частями соединения. В источнике указано, что лента для резьбы или резьбовой герметик для такого соединения не требуются.

Для рабочих давлений указано правило расчета с коэффициентом запаса 4:1 относительно минимального разрывного давления. По SAE J514 эти значения относятся к динамическому давлению; фитинги рассчитаны на импульсное испытание в течение одного миллиона циклов при 133 % соответствующего рабочего давления.
