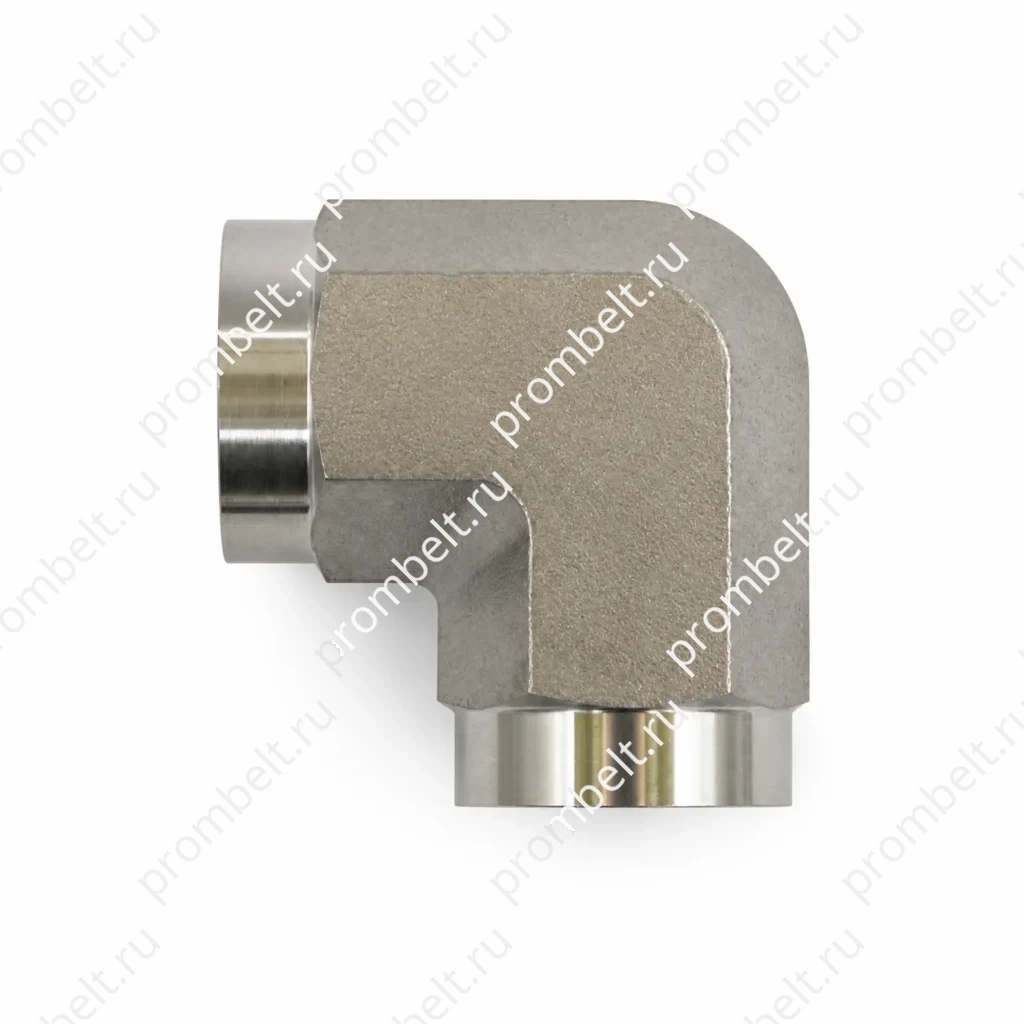

Угловой переходник 90° NPTF внутренняя резьба-внутренняя резьба 5504 из нержавеющей стали 304/316/316L

Угловой переходник 5504 на 90° предназначен для соединения двух внутренних трубных резьб NPTF. Изделие относится к гидравлическим адаптерам. Материал: нержавеющая сталь 304, 316 или 316L. Стандарт изделия — SAE № 140238. Размерный ряд включает исполнения от 5504-02-02 с резьбой 1/8-27 до 5504-32-32 с резьбой 2-11-1/2.

Соединение 1 — внутренняя трубная резьба NPTF
Соединение 2 — внутренняя трубная резьба NPTF
Материал — нержавеющая сталь 304, 316, 316L

Технические данные

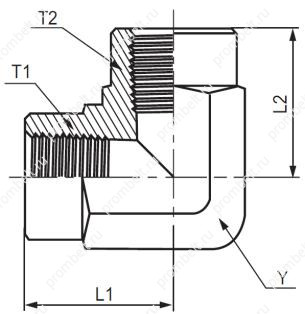

Схема и присоединительные размеры

Угловой переходник 5504 на 90° соединяет две трубные внутренние резьбы NPTF. Изделие указано как гидравлический адаптер из нержавеющей стали 304, 316 или 316L по стандарту SAE № 140238.

Основные характеристики

Тип изделия	угловой переходник 90°
Соединение 1	внутренняя трубная резьба NPTF
Соединение 2	внутренняя трубная резьба NPTF
Материал	нержавеющая сталь 304, 316, 316L
Стандарт	SAE № 140238
Категория	гидравлические адаптеры

Размеры

Артикул	T1 (NPTF)	T2 (NPTF)	L1	L2	Y (дюйм)
5504-02-02	1/8-27	1/8-27	16.8	16.8	9/16
5504-04-04	1/4-18	1/4-18	22.4	22.4	3/4
5504-06-06	3/8-18	3/8-18	25.9	25.9	7/8
5504-08-08	1/2-14	1/2-14	31.2	31.2	1-1/16
5504-12-12	3/4-14	3/4-14	34.5	34.5	1-5/16
5504-16-16	1-11-1/2	1-11-1/2	41.2	41.2	1-5/8
5504-20-20	1-1/4-11-1/2	1-1/4-11-1/2	43.2	43.2	1-7/8
5504-24-24	1-1/2-11-1/2	1-1/2-11-1/2	52.8	52.8	2-5/8
5504-32-32	2-11-1/2	2-11-1/2	60.7	60.7	2-13/16
