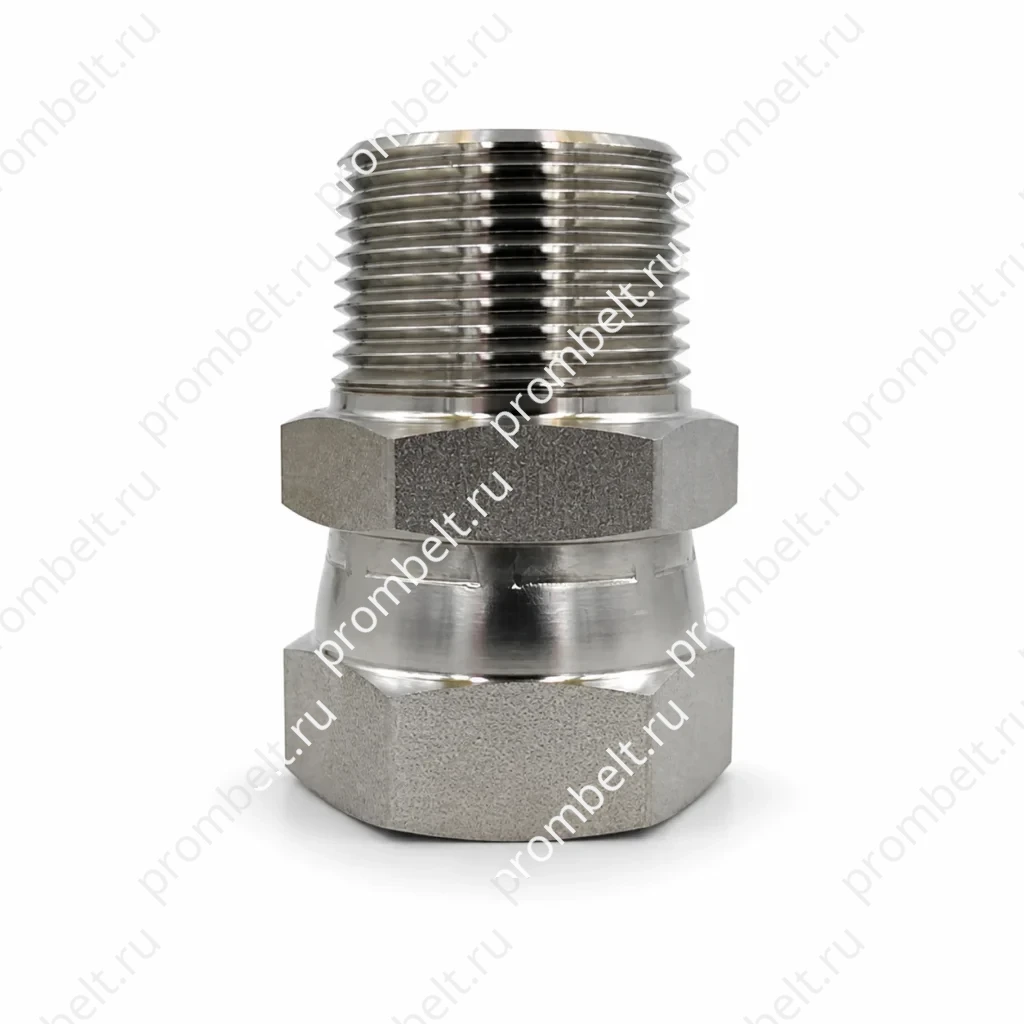

Гидравлические трубные адаптеры SS316L с резьбой NPTF

Гидравлические трубные адаптеры SS316L с резьбой NPTF относятся к резьбовым соединительным элементам с сухим трубным уплотнением. Резьба NPTF формируется с конусностью 1.78 и точными допусками для контакта по вершине, впадине и боковой поверхности резьбы.

Конструкция резьбового уплотнения

Уплотнение резьбы выполняется по принципу металл-металл: контакт вершины, впадины и боковой поверхности резьбы вместе образует герметичное соединение и снижает вероятность спиральной утечки.

Особенности резьбы NPTF

Резьба NPTF также обеспечивает удерживающее усилие соединения при работе под высоким давлением. Надежность уплотнения зависит от контакта резьбы с внутренним портом.

Момент затяжки гидравлических фитингов при монтаже может отличаться. На него влияют тип заготовки или конструкции, включая прутковое и кованое исполнение, тип покрытия, а также различия допусков между наружной и внутренней резьбой.

Монтаж

1. Визуально осмотреть фитинг и сопрягаемый порт, удалить заусенцы и посторонние частицы.
2. При необходимости нанести резьбовой герметик на наружную резьбу. Первые 2-3 витка оставить без герметика, чтобы не загрязнить гидравлическую систему.
3. Установить соединение до положения затяжки от руки.
4. Ключом повернуть фитинг примерно на 2-2 1/2 оборота после положения затяжки от руки.

Для систем высокого давления с постоянной вибрацией в источнике отдельно указаны гидравлические фитинги с прямой резьбой SAE для соединения с внутренними или наружными портами.
