Регулируемый ответвительный тройник JIC–ORB–JIC серия 6804 SAE 070428 из нержавеющей стали 316
Регулируемый ответвительный тройник JIC–ORB–JIC серии 6804, SAE 070428, выполнен с двумя наружными трубными присоединениями 37° и регулируемым соединением с O-ring. Материал изделия — нержавеющая сталь 316. Форма соединения указана как ответвительный тройник, пример артикула — SS-6804-04-04-04. Фитинг относится к SAE ORB с прямой резьбой и O-ring, соответствует SAE J514 и предназначен для жидкостей в гидравлических системах.
- Обозначение SAE — 070428
- Соединение 1 — наружное трубное соединение 37°
Технические данные

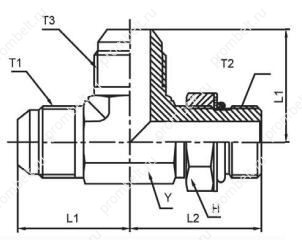

Схема и присоединительные размеры
Регулируемый ответвительный тройник JIC–ORB–JIC серии 6804, SAE 070428, предназначен для гидравлических соединений с двумя наружными трубными присоединениями 37° и регулируемым соединением с O-ring.
Основные характеристики
| Тип изделия | регулируемый ответвительный тройник |
|---|---|
| Серия | 6804 |
| Обозначение SAE | 070428 |
| Соединение 1 | наружное трубное соединение 37° |
| Соединение 2 | регулируемое соединение с O-ring |
| Соединение 3 | наружное трубное соединение 37° |
| Материал | нержавеющая сталь 316 |
| Форма | ответвительный тройник |
| Пример артикула | SS-6804-04-04-04 |
Конструкция и стандарт
Фитинги ORB и SAE близки к соединениям JIC, но не имеют развальцовки 37°. Для дополнительного уплотнения применяется O-ring. Наружная часть имеет прямую резьбу и O-ring, а внутренняя портовая часть имеет прямую резьбу, обработанную поверхность и фаску для установки O-ring.
Гидравлические фитинги SAE ORB с прямой резьбой и O-ring соответствуют спецификации SAE J514 и применяются для жидкостей в гидравлических системах.
Для заказа
Что указать в заявке
- Типоразмер или артикул
- Размеры присоединений
- Материал
- Количество
