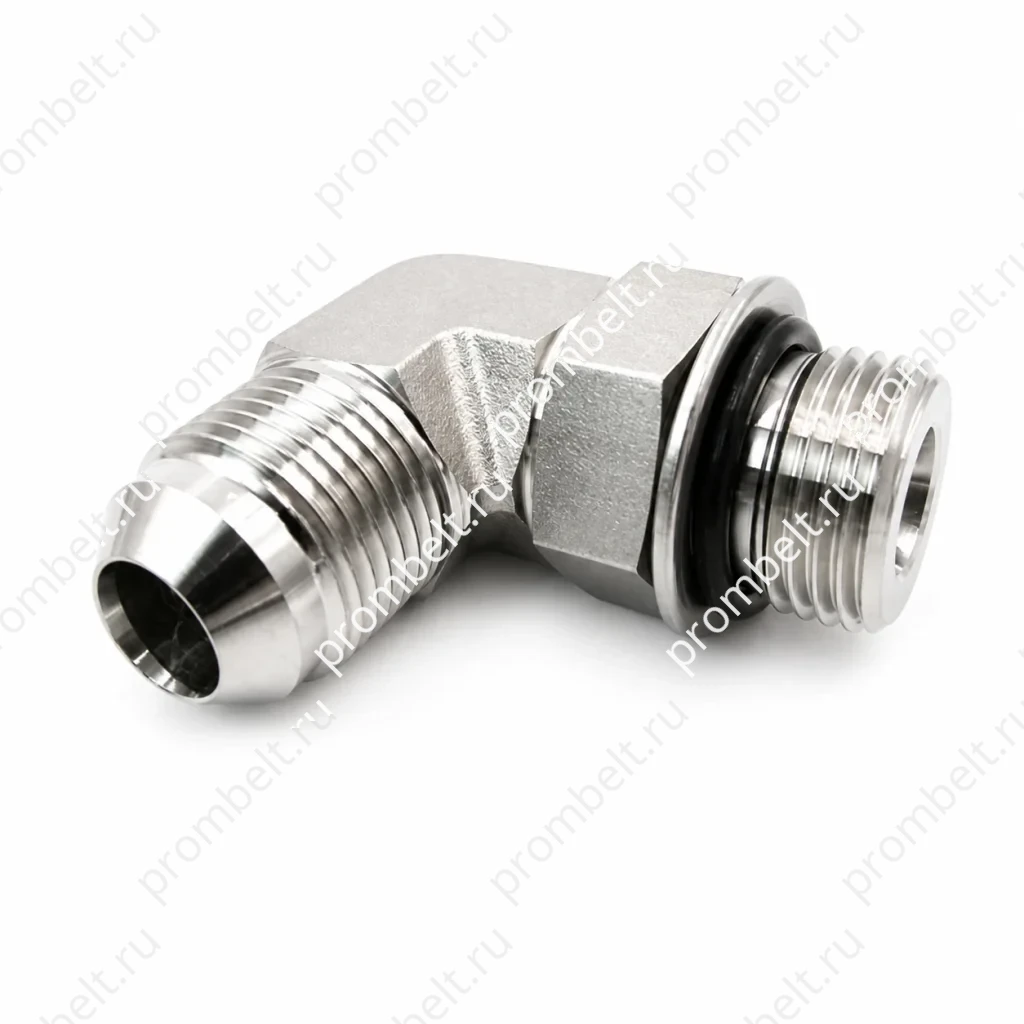

Угловой фитинг 90° JIC–ORB SAE № 070220 из нержавеющей стали
Угловой фитинг 90° JIC–ORB SAE № 070220 из нержавеющей стали соединяет JIC с наружной резьбой и регулируемое соединение ORB с O-ring. Материалы исполнения: SS304, SS316 и SS316Ti (1.4571). Тип резьб T1 и T2 указан как UNF/UN-2A. Размерный ряд включает артикулы SS-6801-02-02 до SS-6801-32-32; также указаны переходные размеры, например SS-6801-08-06.
- Материал — SS304, SS316, SS316Ti (1.4571)
- Стандарт — SAE № 070220
- Тип — угловой фитинг 90°
- Резьба 1 — JIC с наружной резьбой
Угловой фитинг 90° JIC–ORB SAE № 070220 из нержавеющей стали предназначен для соединения наружной резьбы JIC с регулируемым соединением ORB с O-ring. Изделие относится к фитингам ORB и SAE: соединение ORB похоже на JIC без развальцовки 37° и использует O-ring для дополнительного уплотнения.
Основные характеристики
| Характеристика | Значение |
|---|---|
| Наименование | угловой регулируемый фитинг 90° с наружной резьбой и O-ring |
| Материал | SS304, SS316, SS316Ti (1.4571) |
| Стандарт | SAE № 070220 |
| Тип | угловой фитинг 90° |
| Резьба 1 | JIC с наружной резьбой |
| Резьба 2 | регулируемое соединение ORB с O-ring |
Размеры и артикулы
| Артикул | T1 (UNF/UN-2A) | T2 (UNF/UN-2A) | L1 | L2 | Y (дюйм) | H (дюйм) |
|---|---|---|---|---|---|---|
| SS-6801-02-02 | 5/16-24 | 5/16-24 | 19.6 | 23.9 | 7/16 | 7/16 |
| SS-6801-03-03 | 3/8-24 | 3/8-24 | 21.1 | 23.9 | 7/16 | 1/2 |
| SS-6801-04-04 | 7/16-20 | 7/16-20 | 22.6 | 26.1 | 7/16 | 9/16 |
| SS-6801-05-05 | 1/2-20 | 1/2-20 | 24.1 | 28.7 | 9/16 | 5/8 |
| SS-6801-06-06 | 9/16-18 | 9/16-18 | 26.9 | 31.8 | 9/16 | 11/16 |
| SS-6801-08-08 | 3/4-16 | 3/4-16 | 31.8 | 36.8 | 3/4 | 7/8 |
| SS-6801-10-10 | 7/8-14 | 7/8-14 | 36.8 | 43.2 | 7/8 | 1 |
| SS-6801-12-12 | 1-1/16-12 | 1-1/16-12 | 42.2 | 49.3 | 1 1/16 | 1-1/4 |
| SS-6801-14-14 | 1-3/16-12 | 1-3/16-12 | 45.7 | 50.8 | 1 5/16 | 1-3/8 |
| SS-6801-16-16 | 1-5/16-12 | 1-5/16-12 | 46 | 52.1 | 1 5/16 | 1-1/2 |
| SS-6801-20-20 | 1-5/8-12 | 1-5/8-12 | 52.3 | 57.3 | 1 5/8 | 1-7/8 |
| SS-6801-24-24 | 1-7/8-12 | 1-7/8-12 | 59.2 | 60.7 | 1 7/8 | 2-1/8 |
| SS-6801-32-32 | 2-1/2-12 | 2-1/2-12 | 77.7 | 73.4 | 2-1/2 | 2-3/4 |
Доступны переходные размеры, например SS-6801-08-06.
Для заказа
Что указать в заявке
- Типоразмер или артикул
- Размеры присоединений
- Материал
- Количество
