Группа ГОСТ: Герметизируемые, фланцевые и под уплотнения

  • Проходник ввертной под металлическое уплотнение ГОСТ 20194-74

    Проходник ввертной под металлическое уплотнение ГОСТ 20194-74

    Изделие используется в соединениях трубопроводов по наружному конусу 74°.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Резьбовая часть на длине l — по ГОСТ 13955—74.
    2. Допуски радиального биения поверхностей Б и Г и торцового — поверхности В относительно оси резьбы D₁: Б и Г — 0,07 мм, В — 0,05 мм.
    3. Маркировать и клеймить — по ГОСТ 13977—74.
    4. Технические условия — по ГОСТ 13977—74.

    Проходник в сборке с металлическим уплотнением

    Схема по ГОСТ 13977-74: сборка с проходником под металлическое уплотнение
    Схема по ГОСТ 13977-74, приложение 1, черт. 7.

    Позиции на схеме:

    1. Труба в сборе ГОСТ 13954-74.
    2. Проходник ввертной под металлическое уплотнение ГОСТ 20194-74.
    3. Кольцо уплотнительное.
    4. Проволока.
    5. Пломба.

    Уплотнительное кольцо, гнездо и монтаж задаются утверждённой документацией.

    Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.

  • Шайба для крепления ГОСТ 20193-74

    Шайба для крепления ГОСТ 20193-74

    Изделие используется в соединениях трубопроводов по наружному конусу 74°.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Предельные отклонения размеров: r — ±0,5; прочих — по H14; h14.
    2. Маркировать значение наружного диаметра трубы и условное обозначение марки материала на бирке для всей партии.
    3. Клеймить на бирке для всей партии.
    4. Технические условия — по ГОСТ 13977—74.

    Шайба в сборке с проходником и гайкой

    Схема по ГОСТ 13977-74: сборка с герметизируемым проходником, гайкой и шайбой
    Схема по ГОСТ 13977-74, приложение 1, черт. 3.

    Позиции на схеме:

    1. Труба в сборе ГОСТ 13954-74.
    2. Проходник прямой герметизируемый ГОСТ 20188-74.
    3. Шайба ГОСТ 20193-74.
    4. Проволока.
    5. Пломба.
    6. Гайка ГОСТ 13958-74.
    7. Прокладка уплотнительная.

    Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.

  • Проходник прямой герметизируемый ГОСТ 20188-74

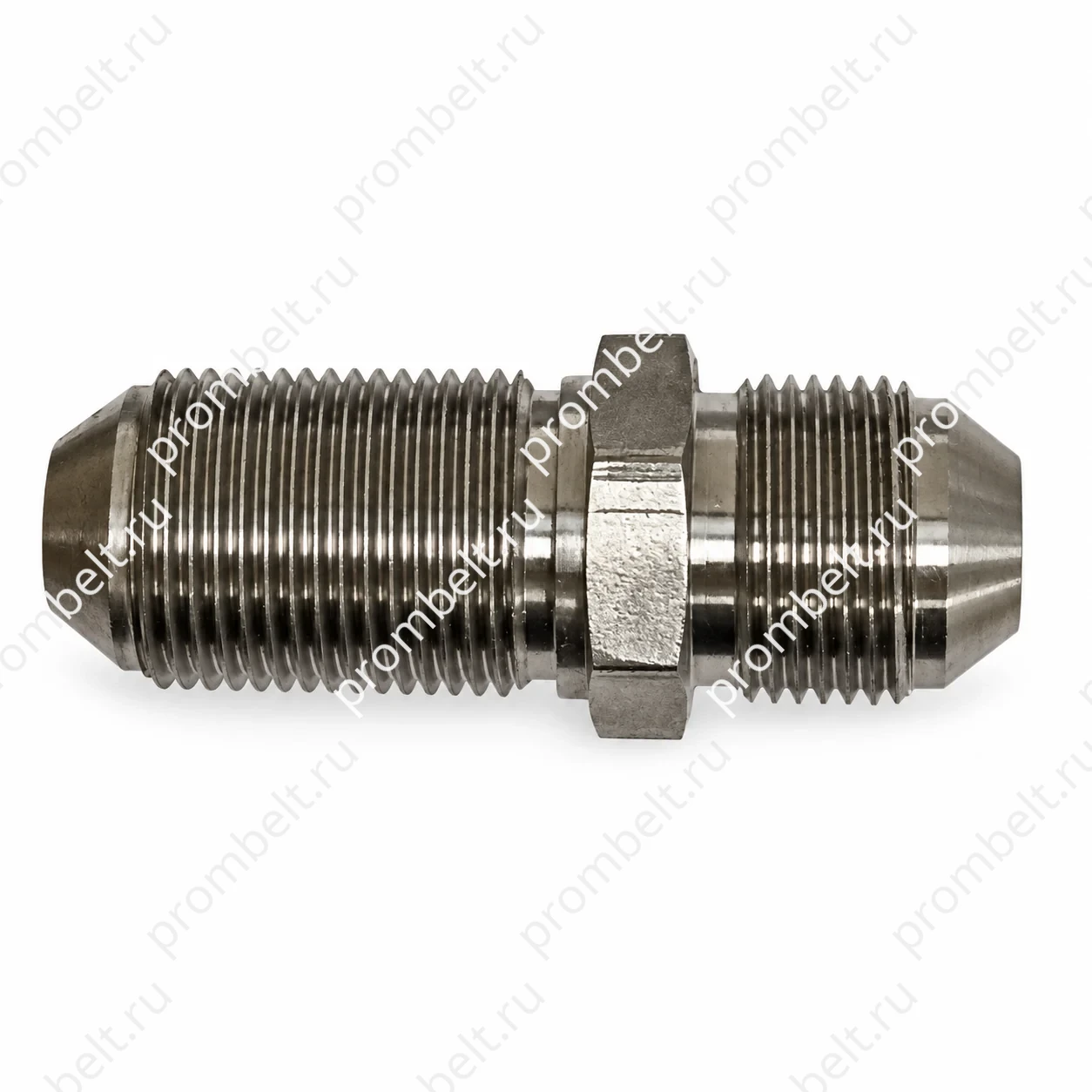

    Проходник прямой герметизируемый ГОСТ 20188-74

    Изделие используется в соединениях трубопроводов по наружному конусу 74°.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Резьбовая часть проходников — по ГОСТ 13955—74.
    2. Маркировать и клеймить — по ГОСТ 13977—74.
    3. Технические условия — по ГОСТ 13977—74.

    Проходник в сборке с гайкой и шайбой

    Схема по ГОСТ 13977-74: сборка с герметизируемым проходником, гайкой и шайбой
    Схема по ГОСТ 13977-74, приложение 1, черт. 3.

    Позиции на схеме:

    1. Труба в сборе ГОСТ 13954-74.
    2. Проходник прямой герметизируемый ГОСТ 20188-74.
    3. Шайба ГОСТ 20193-74.
    4. Проволока.
    5. Пломба.
    6. Гайка ГОСТ 13958-74.
    7. Прокладка уплотнительная.

    Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.
