Соединения трубопроводов по наружному конусу 74°

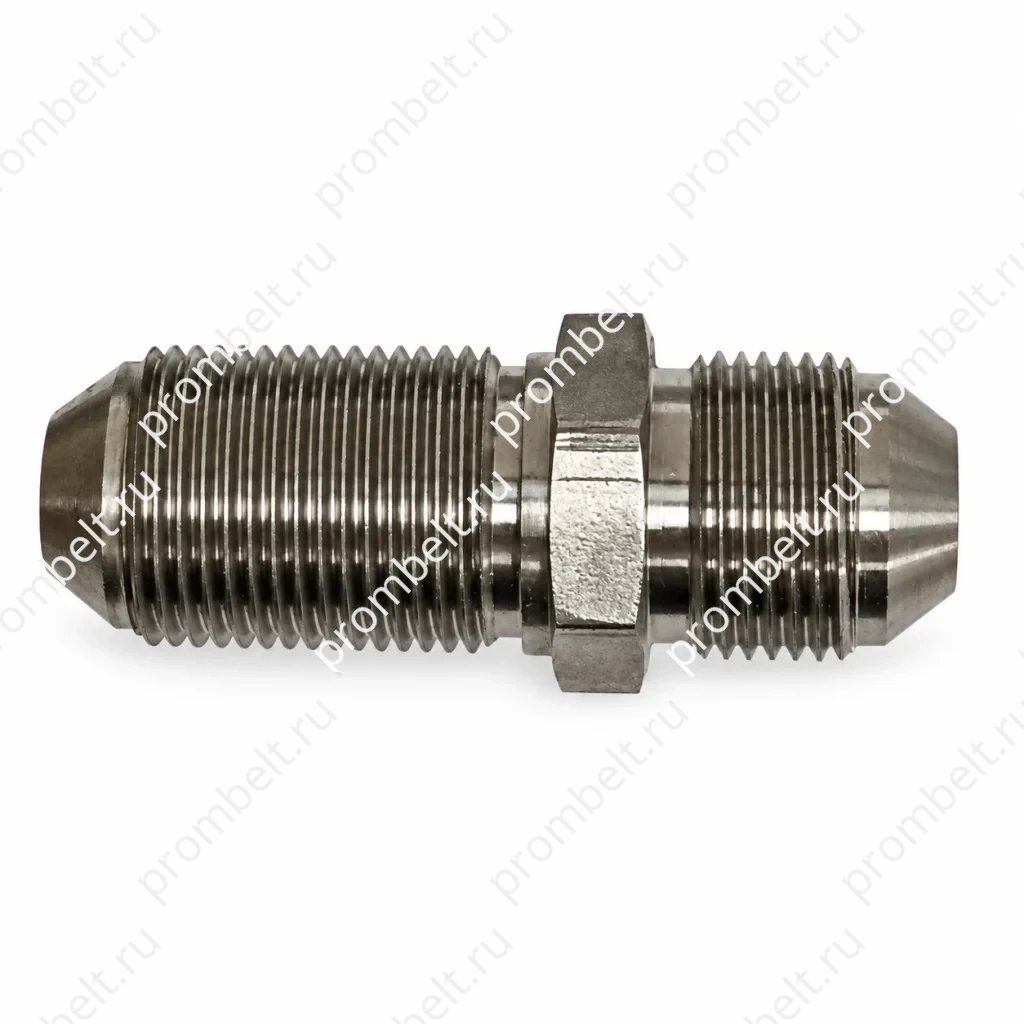

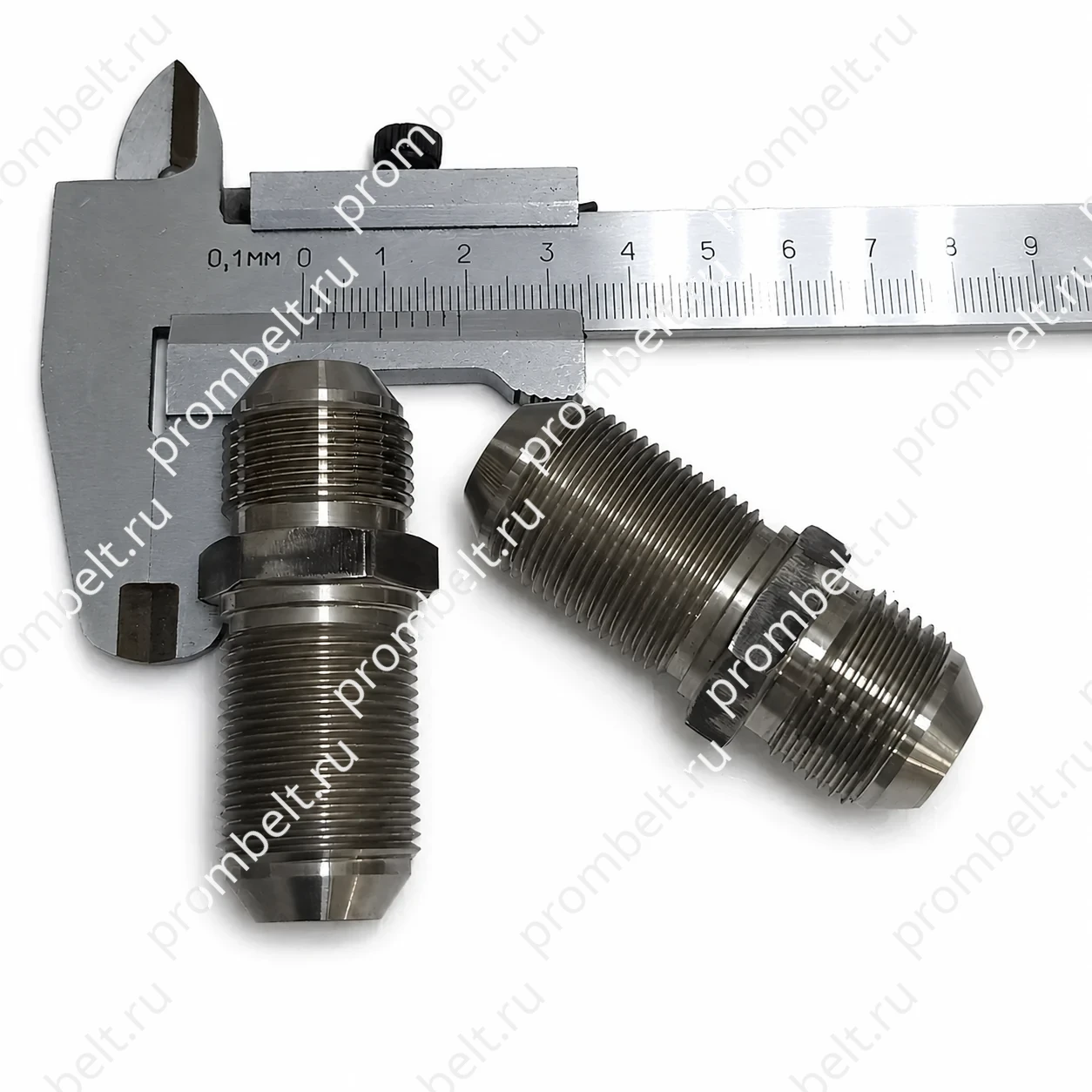

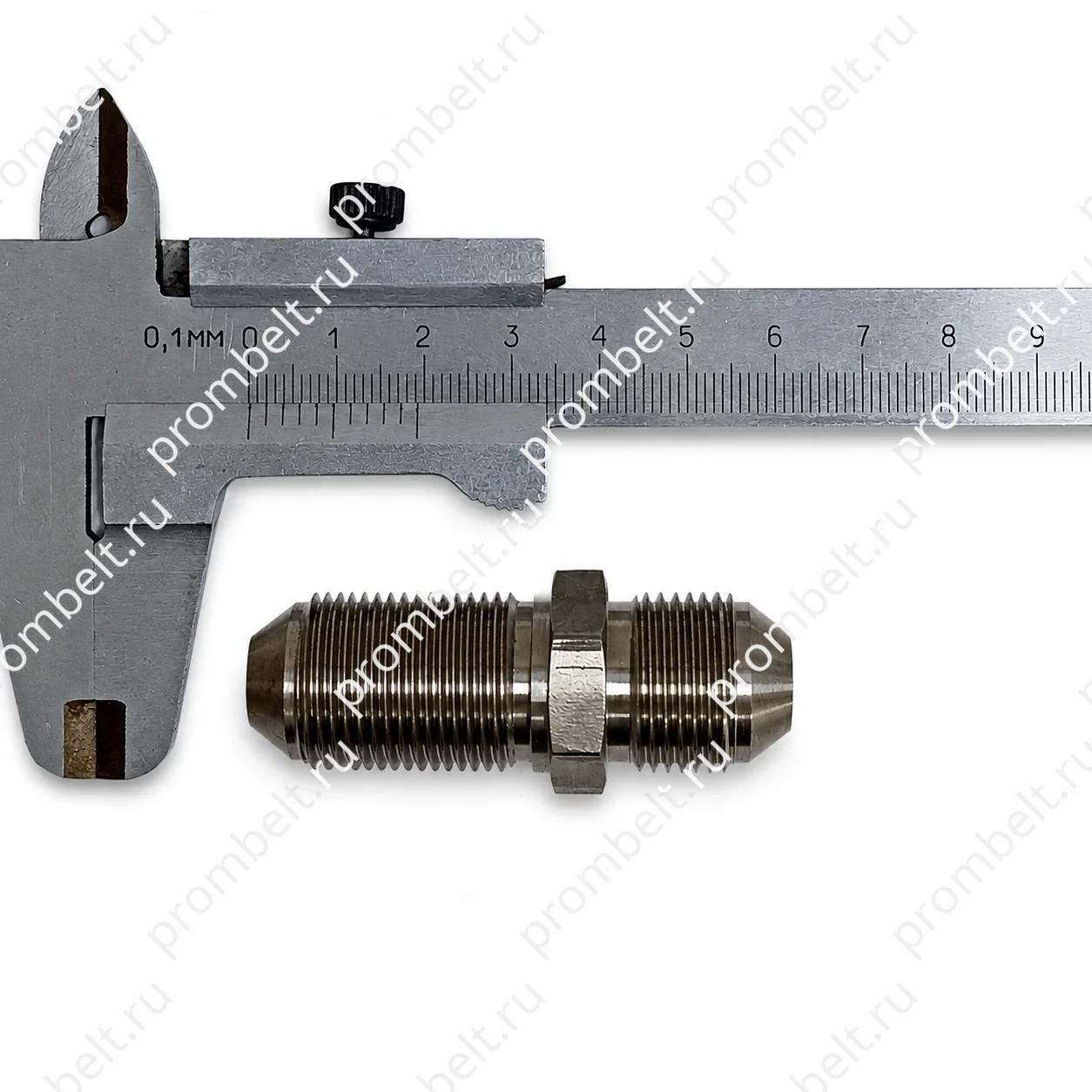

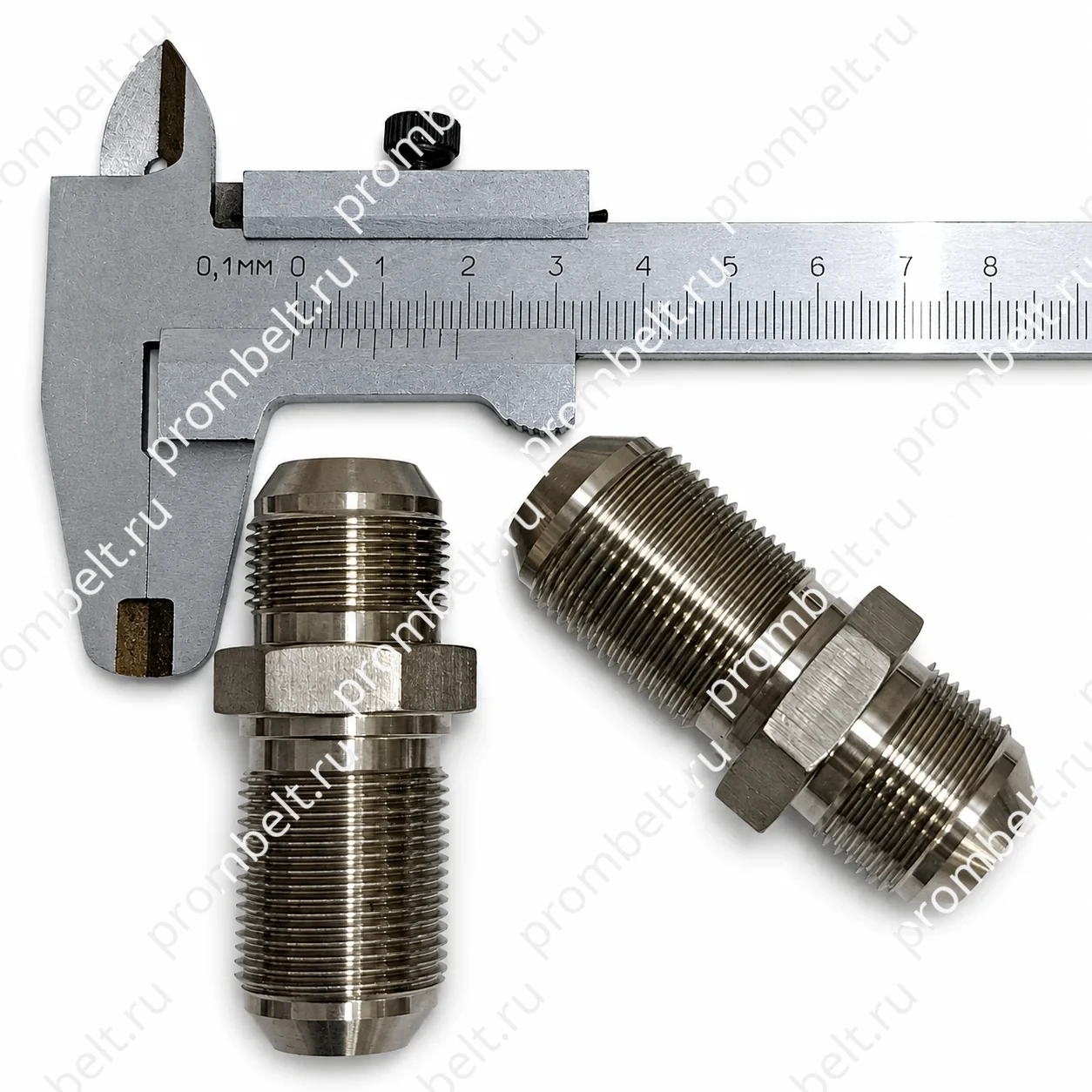

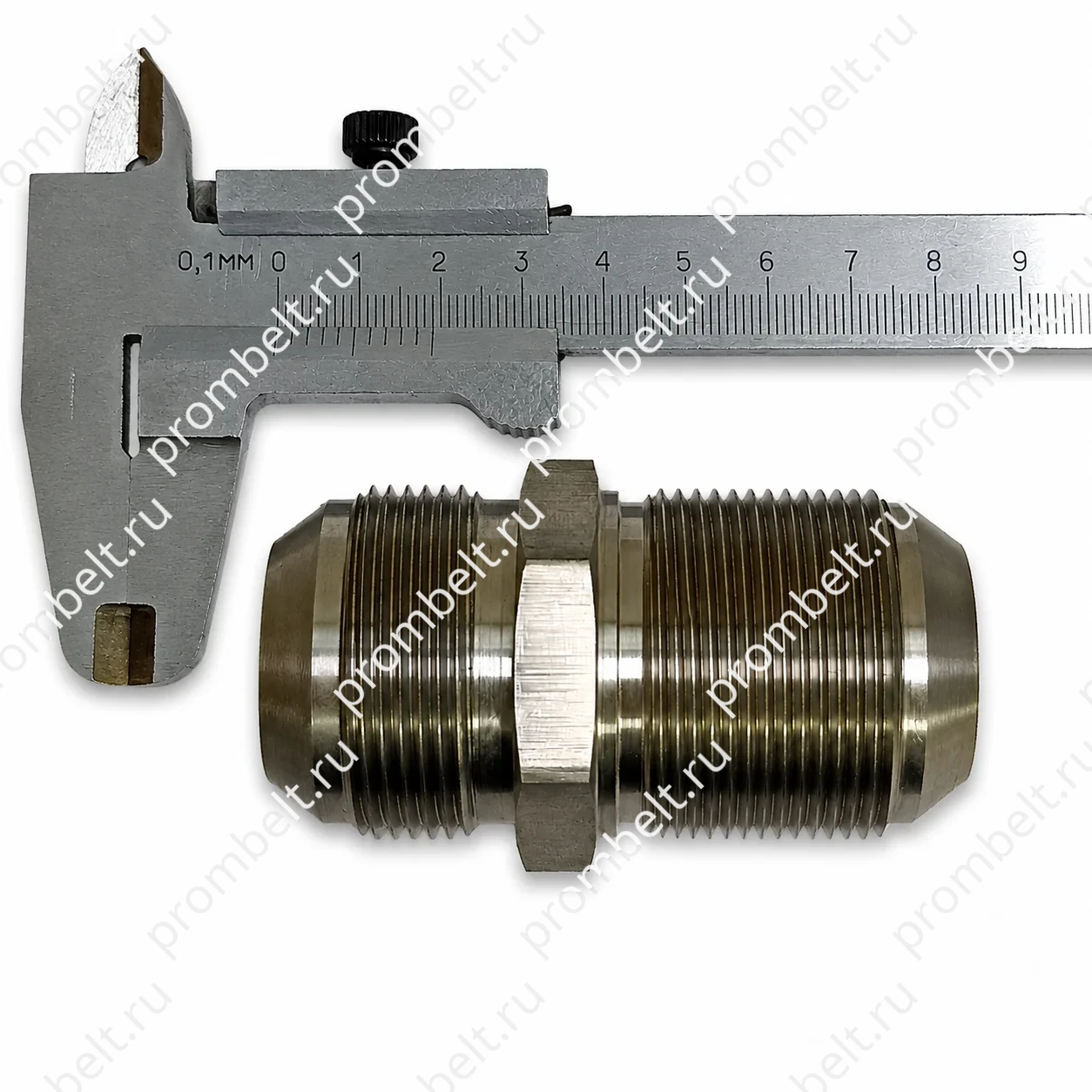

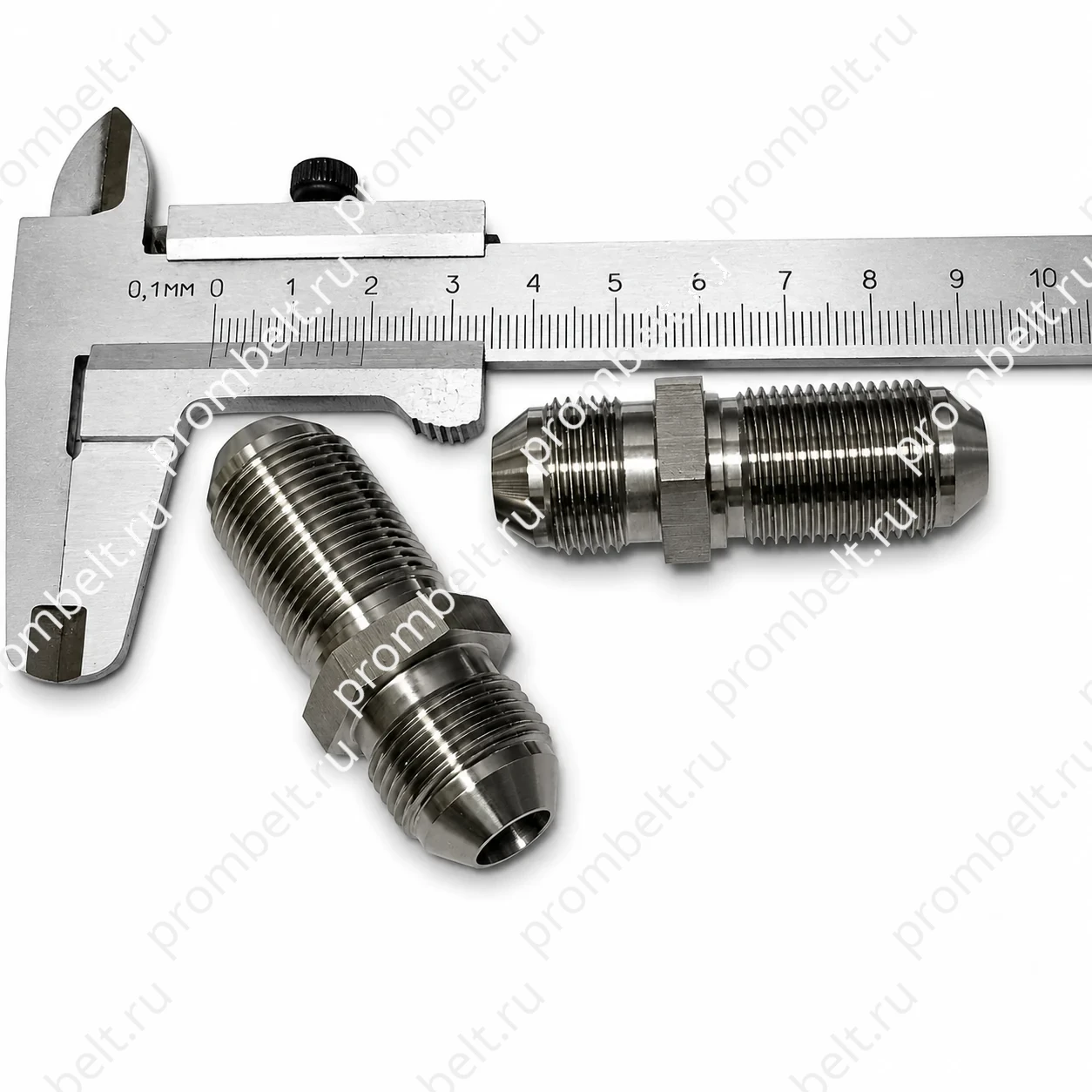

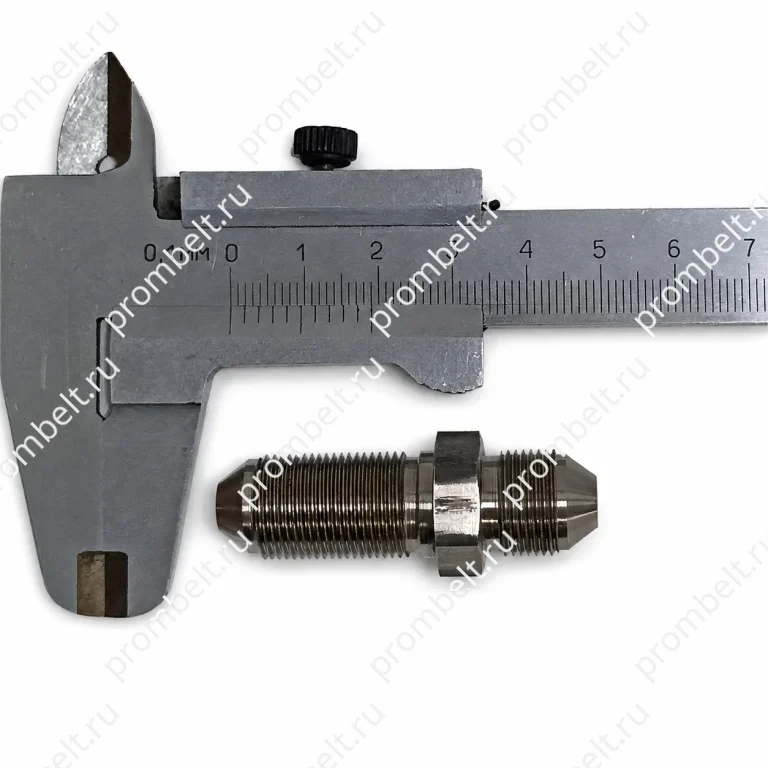

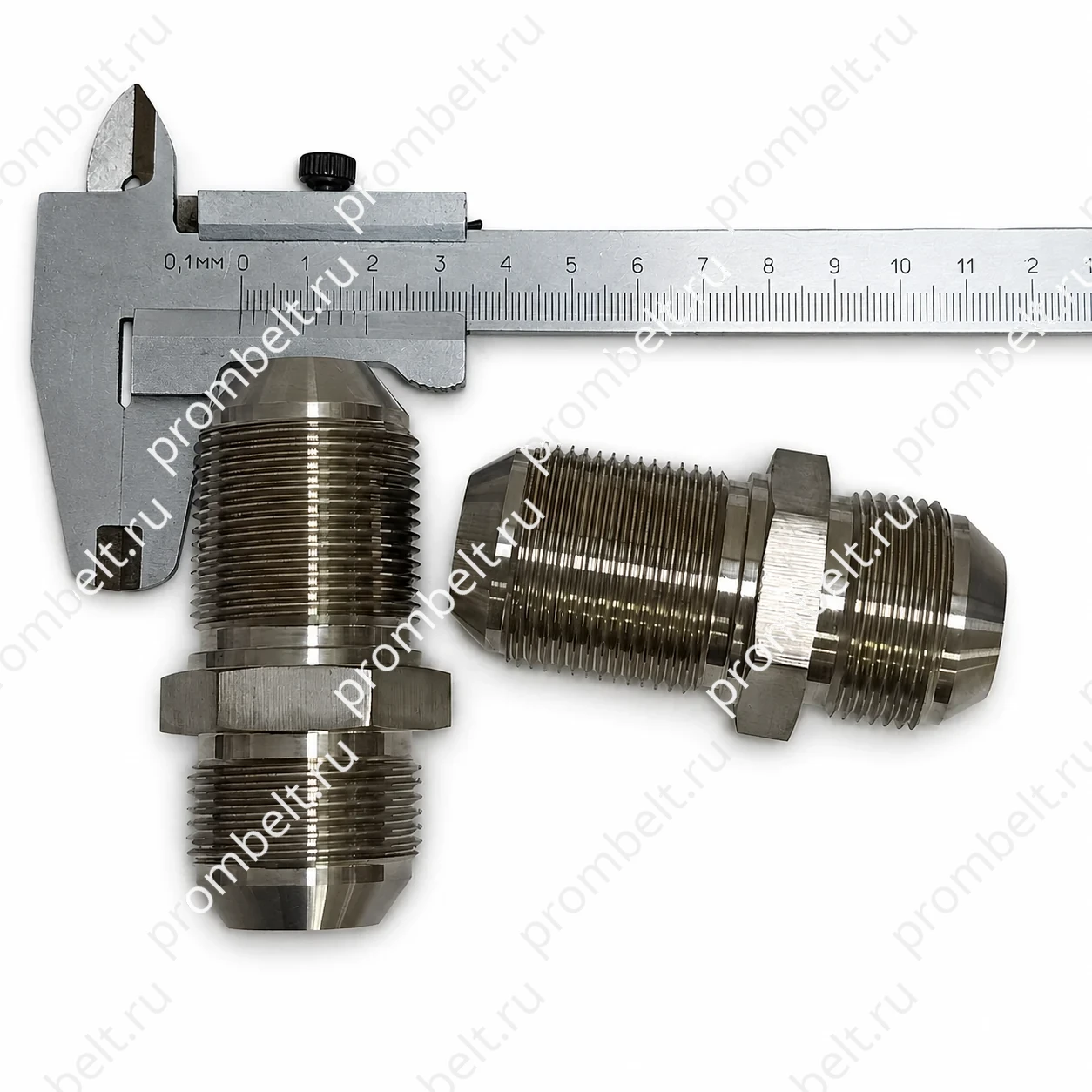

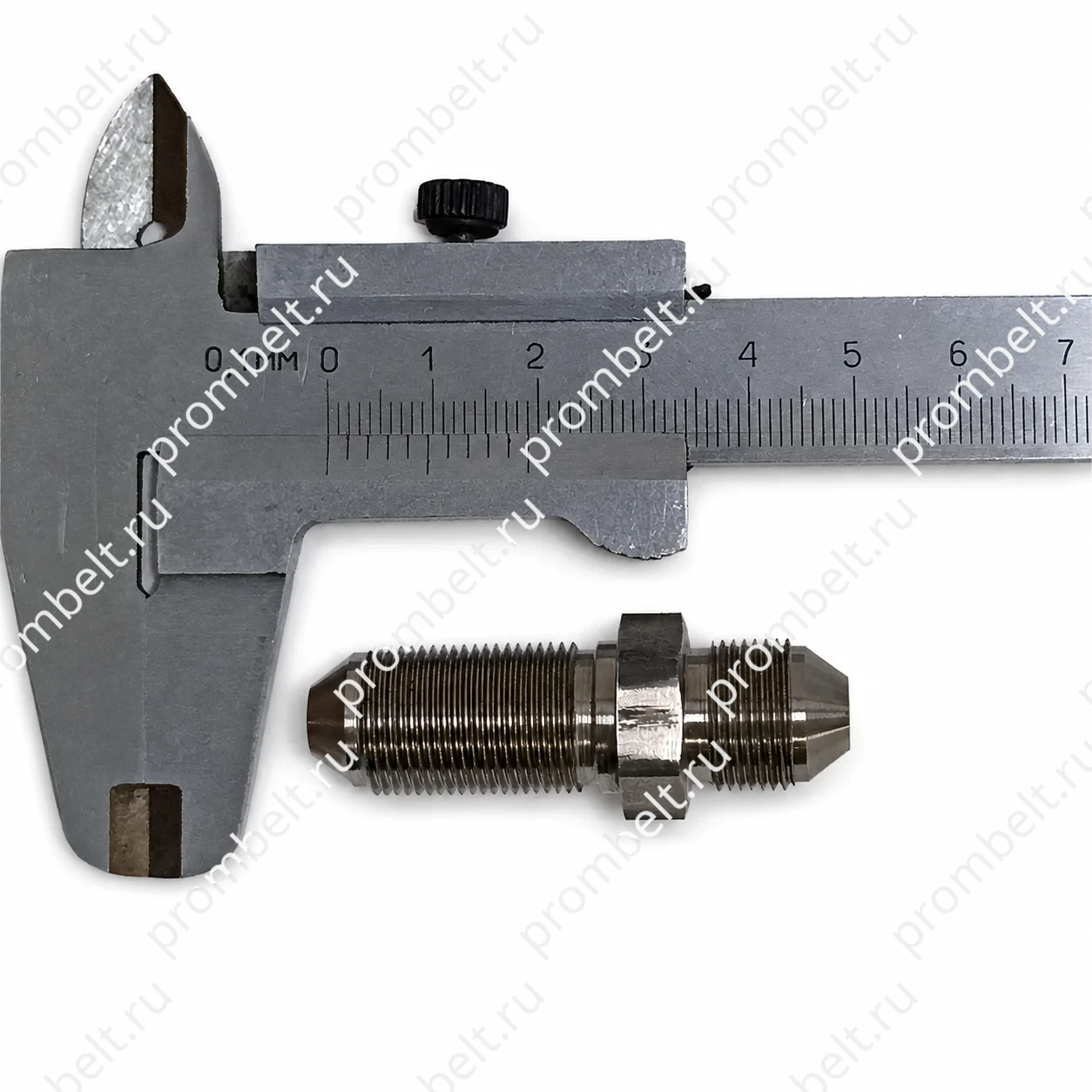

Проходник прямой герметизируемый ГОСТ 20188-74

Изделие используется в соединениях трубопроводов по наружному конусу 74°. Для расчёта отправьте готовое обозначение из спецификации и количество.

Размерный ряд
Dн 3–38 мм
Резьба
М8×1 — М48×2
Размер под ключ
S 12–50 мм
Материалы
5 вариантов по ГОСТ

Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.

Материалы по ГОСТ

  • 31А алюминиевый сплав
  • 22А сталь 45
  • 13А сталь 12Х18Н9Т
  • 11А сталь 13Х11Н2В2МФ
  • 41А бронза
Для расчёта
Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ
Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.

Проходник прямой герметизируемый ГОСТ 20188-74: размеры и обозначения

Изделие используется в соединениях трубопроводов по наружному конусу 74°.

Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

Технические требования

  1. Резьбовая часть проходников — по ГОСТ 13955—74.
  2. Маркировать и клеймить — по ГОСТ 13977—74.
  3. Технические условия — по ГОСТ 13977—74.

Проходник в сборке с гайкой и шайбой

Схема по ГОСТ 13977-74: сборка с герметизируемым проходником, гайкой и шайбой
Схема по ГОСТ 13977-74, приложение 1, черт. 3.

Позиции на схеме:

  1. Труба в сборе ГОСТ 13954-74.
  2. Проходник прямой герметизируемый ГОСТ 20188-74.
  3. Шайба ГОСТ 20193-74.
  4. Проволока.
  5. Пломба.
  6. Гайка ГОСТ 13958-74.
  7. Прокладка уплотнительная.

Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.

Проходник прямой герметизируемый ГОСТ 20188-74: конструкция и размеры

Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.

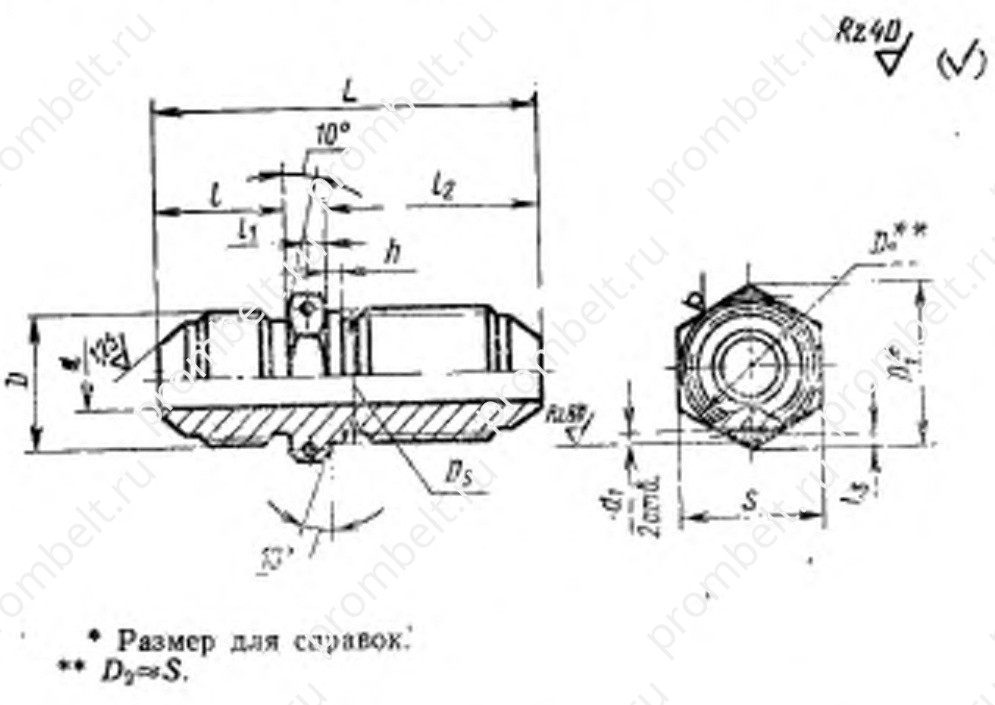

Схема по ГОСТ 20188-74, конструкция по гост 1

Конструкция по ГОСТ

Размеры для Dн 3–38 мм

Схема · Таблица размеров

Что указать в заявке

  • готовое обозначение изделия по ГОСТ из спецификации
  • количество изделий
  • при наличии — спецификацию или чертёж

Вместе с проходниками прямыми герметизируемыми по ГОСТ 20188-74 часто покупают:

Соединения трубопроводов по наружному конусу 74°

Схемы, обозначения и таблицы ГОСТ

Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.

Конструкция и размеры

1. Конструкция и размеры прямых герметизирующих проходников должны соответствовать указанным на чертеже и в таблице.

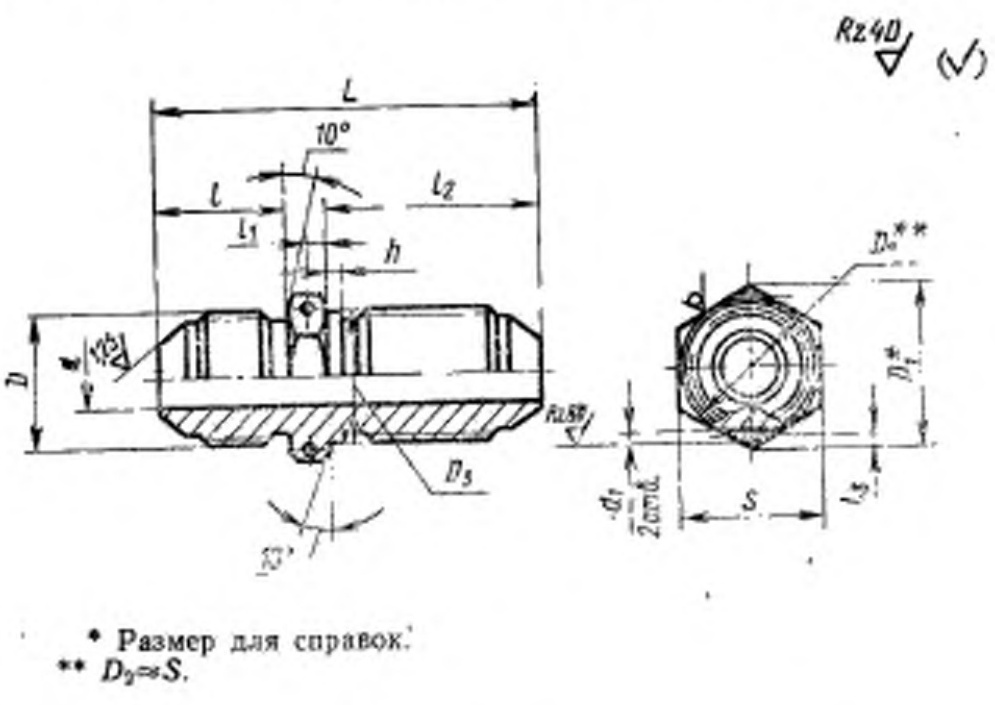

Схема по ГОСТ 20188-74
Схема по ГОСТ 20188-74

Примеры условных обозначений

  • Пример условного обозначения прямого проходника к трубопроводу Dн = 14 мм из алюминиевого сплава: *Проходник прямой 14—31А ГОСТ 20188—74*
  • То же, из стали марки 45: *Проходник прямой 14—22А ГОСТ 20188—74*
  • То же, из стали марки 12Х18Н9Т: *Проходник прямой 14—13А ГОСТ 20188—74*
  • То же, из стали марки 13Х11Н2В2МФ: *Проходник прямой 14—11А ГОСТ 20188—74*
  • То же, из бронзы: *Проходник прямой 14—41А ГОСТ 20188—74*
  • То же, для изделий общего применения: *Проходник прямой 14—31 ГОСТ 20188—74*
  • То же, для изделий общего применения: *Проходник прямой 14—22 ГОСТ 20188—74*
  • То же, для изделий общего применения: *Проходник прямой 14—13 ГОСТ 20188—74*
  • То же, для изделий общего применения: *Проходник прямой 14—11 ГОСТ 20188—74*
  • То же, для изделий общего применения: *Проходник прямой 14—41 ГОСТ 20188—74*

Таблица 1

Таблица 1
Наружный
диаметр
труб
Dн		П
р
и
м
е
н
я
е
м
о
с
т
ь		dd₁ (пред.
откл. +0,12
−0,06)		DD₁D₂Sll₁l₂l₃LhМасса 100 шт., кг
Пред.
откл.
±0,3		Н
о
м
и
н.		Пред.
откл.		Номин.Пред.
откл.		Пред.
откл.
±0,2		Пред.
откл.
+0,2		Алюминиевый
сплав		СтальБронза
31,71,2M8×113,88,212133,0±0,225,5±0,31,5441,5——1,50
42,7M10×116,210,2141426,545—2,602,49
63,7M12×112,21527,5481,153,223,09
85,51,5M14×119,614,21729,02,0502,01,504,204,02
107,5M16×121,916,2191631,0±0,4532,065,775,52
129,5M20×1,525,420,2222034,0603,208,978,59
1411,5M22×1,527,722,2243,8210,7010,22
1613,5M24×1,531,224,227214,0±0,2536,5652,54,6112,9012,35
1815,5M27×1,534,627,23037,5685,6915,9115,22
2017,0M30×1,536,930,2322238,5698,0122,4221,50
2219,0M33×241,633,2362642,5778,6524,20—
2522,09,9728,00
2825,0M39×247,339,2412744,58011,3331,80
3027,012,0233,70
3229,02,0M42×253,142,2464,546,02,5823,013,5738,00
3430,0M45×245,2284,015,8744,40
3632,0M48×257,748,2502947,08417,5149,10
3834,018,4051,60

Материалы

  • 31А — Алюминиевый сплав; для изделий общего применения — 31
  • 22А — Сталь марки 45; для изделий общего применения — 22
  • 13А — Сталь марки 12Х18Н9Т; для изделий общего применения — 13
  • 11А — Сталь марки 13Х11Н2В2МФ; для изделий общего применения — 11
  • 41А — Бронза; для изделий общего применения — 41
