Соединения трубопроводов по наружному конусу 74°

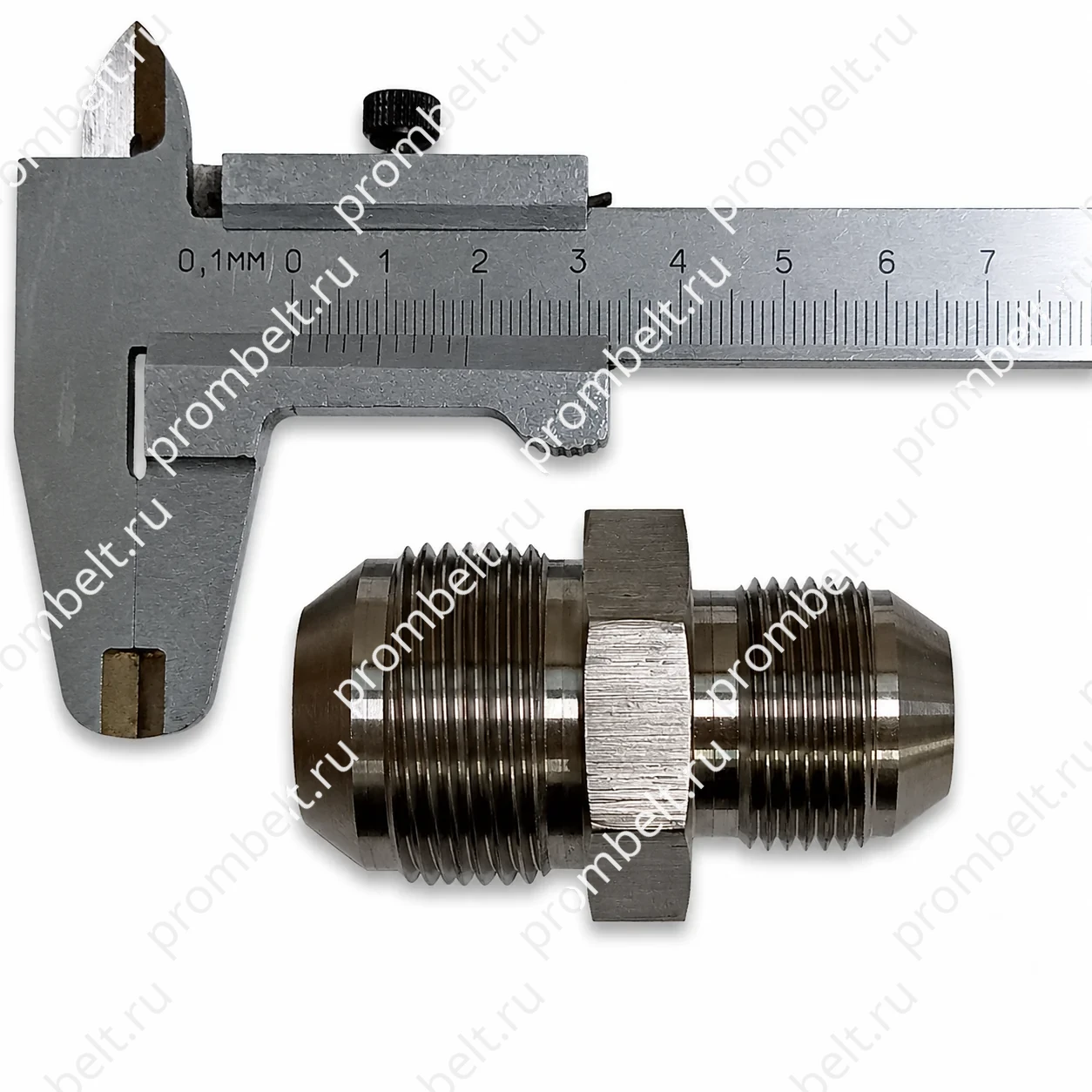

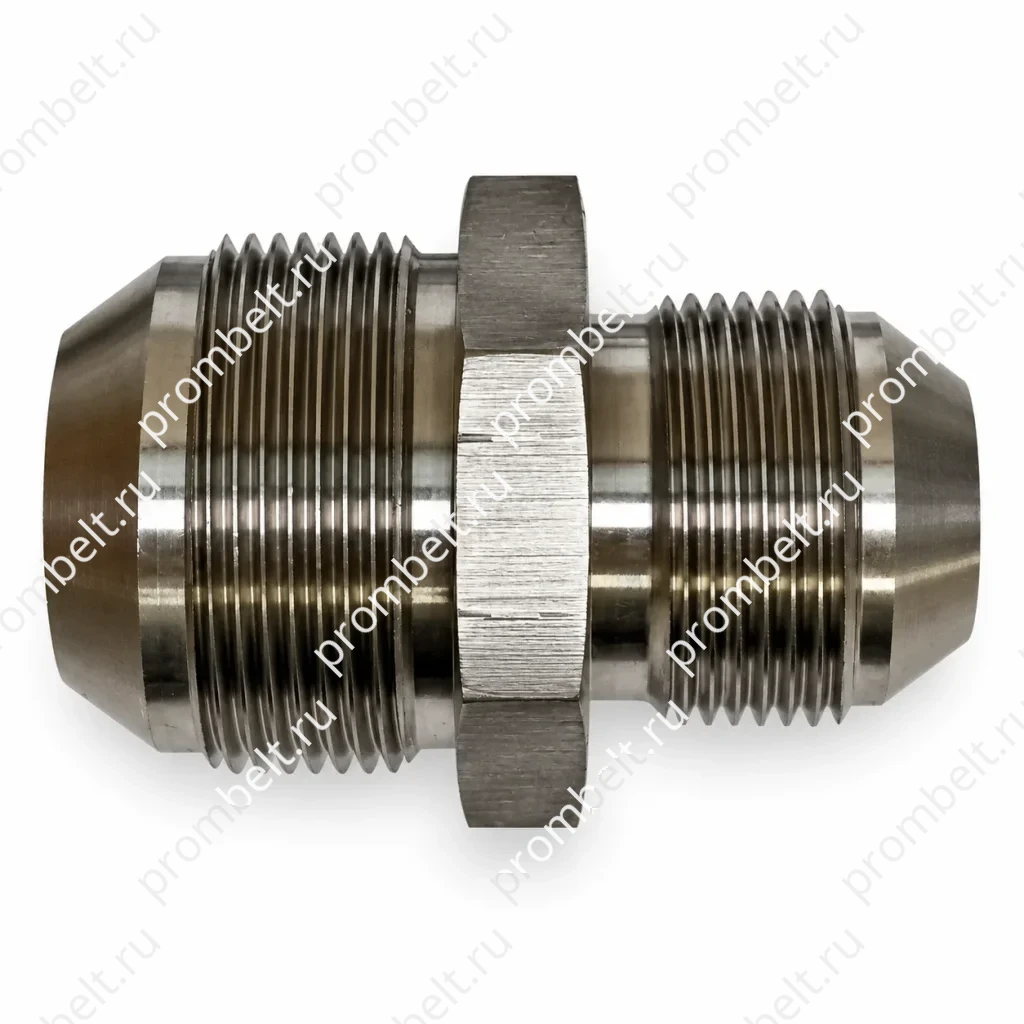

Переходник прямой ГОСТ 13961-74
Изделие используется в соединениях трубопроводов по наружному конусу 74°. Для расчёта отправьте готовое обозначение из спецификации и количество.
- Размерный ряд
- Dн 3–34 мм
- Резьба
- М8×1 — М45×2
- Размер под ключ
- S 12–46 мм
- Материалы
- 5 вариантов по ГОСТ
Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.
Материалы по ГОСТ
- 31А алюминиевый сплав
- 22А сталь 45
- 13А сталь 12Х18Н9Т
- 11А сталь 13Х11Н2В2МФ
- 41А бронза
Переходник прямой ГОСТ 13961-74: размеры и обозначения
Изделие используется в соединениях трубопроводов по наружному конусу 74°.
Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.
Технические требования
- Резьбовая часть переходников — по ГОСТ 13955—74.
- Маркировать и клеймить — по ГОСТ 13977—74.
- Технические условия — по ГОСТ 13977—74.
Переходник прямой ГОСТ 13961-74: конструкция и размеры
Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.
Что указать в заявке
- готовое обозначение изделия по ГОСТ из спецификации
- количество изделий
- при наличии — спецификацию или чертёж
Вместе с переходниками прямыми по ГОСТ 13961-74 часто покупают:
Соединения трубопроводов по наружному конусу 74°
ГОСТ 13956-74
Ниппель
ГОСТ 13961-74
Переходник прямой
ГОСТ 13962-74
Угольник проходной
ГОСТ 13964-74
Тройник проходной
ГОСТ 13965-74
Тройник переходный
ГОСТ 13966-74
Тройник фланцевый проходной
ГОСТ 13967-74
Крестовина проходная
ГОСТ 13968-74
Крестовина переходная
ГОСТ 13969-74
Проходник ввертной
ГОСТ 13970-74
Угольник ввертной
ГОСТ 13973-74
Пробка
ГОСТ 13974-74
Заглушка гнезда под ввертную арматуру
ГОСТ 13976-74
Крышка
ГОСТ 20188-74
Проходник прямой герметизируемый
ГОСТ 20195-74
Проходник ввертной под резиновое уплотнение
ГОСТ 20196-74
Переходник ввертной под резиновое уплотнение
Схемы, обозначения и таблицы ГОСТ
Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.
Конструкция и размеры

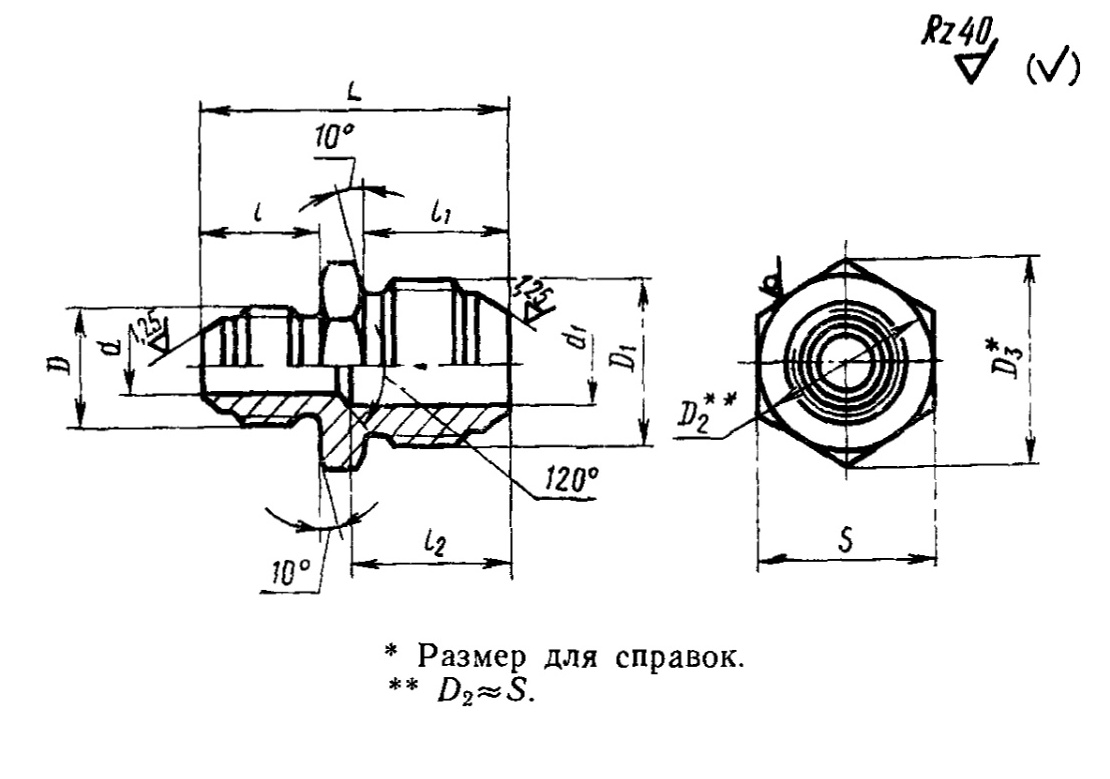

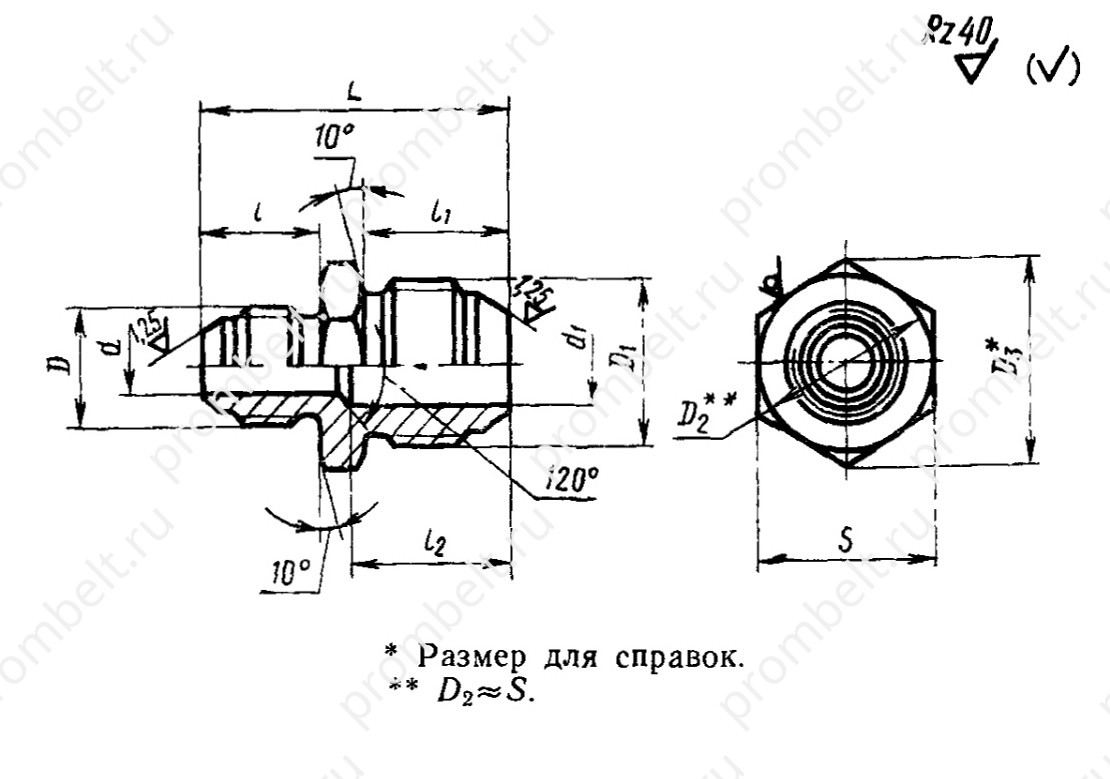

1. Конструкция и размеры прямых переходников должны соответствовать указанным на чертеже и в таблице.
Примеры условных обозначений
- Пример условного обозначения прямого переходника к трубопроводам Dн = 10 мм и Dн1 = 14 мм из алюминиевого сплава:
Переходник прямой 10—14—31А ГОСТ 13961—74 - То же, из стали марки 45:
Переходник прямой 10—14—22А ГОСТ 13961—74 - То же, из стали марки 12Х18Н9Т:
Переходник прямой 10—14—13А ГОСТ 13961—74 - То же, из стали марки 13Х11Н2В2МФ:
Переходник прямой 10—14—11А ГОСТ 13961—74 - То же, из бронзы:
Переходник прямой 10—14—41А ГОСТ 13961—74 - То же, для изделий общего применения:
Переходник прямой 10—14—31 ГОСТ 13961—74 - То же, для изделий общего применения:
Переходник прямой 10—14—22 ГОСТ 13961—74 - То же, для изделий общего применения:
Переходник прямой 10—14—13 ГОСТ 13961—74 - То же, для изделий общего применения:
Переходник прямой 10—14—11 ГОСТ 13961—74 - То же, для изделий общего применения:
Переходник прямой 10—14—41 ГОСТ 13961—74
Таблица 1
| Наружный диаметр труб Dн | Применяемость | d | D | l | Наружный диаметр труб Dн1 | d₁ | D₁ | D3 | S | l₁ | l₂ | L | Масса 100 шт., кг | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Пред откл. ±0,3 | Пред. откл. | Алюминиевый сплав | Сталь | Бронза | |||||||||||
| ±0,3 | +1,0 −0,5 | ||||||||||||||
| 3 | — | 1,7 | M8×1 | 13 | 4 | 2,7 | M10×1 | 13,8 | 12 | 14 | 16 | 32 | — | — | 1,20 |
| — | 6 | 3,7 | M12×1 | 16,2 | 14 | 15 | 17 | 34 | — | 1,92 | 1,85 | ||||
| 4 | — | 2,7 | M10×1 | 14 | 18 | 35 | 0,74 | 2,06 | 1,98 | ||||||
| — | 8 | 5,5 | M14×1 | 19,6 | 17 | 17 | 1,00 | 2,78 | 2,68 | ||||||
| 6 | — | 3,7 | M12×1 | 15 | 18 | 36 | 1,08 | 3,01 | 2,79 | ||||||
| — | 10 | 7,5 | M16×1 | 16 | 37 | 1,18 | 3,28 | 3,16 | |||||||
| — | 12 | 9,5 | M20×1,5 | 25,4 | 22 | 20 | 22 | 41 | 1,72 | 4,78 | 4,62 | ||||
| 8 | — | 5,5 | M14×1 | 10 | 7,5 | M16×1 | 19,6 | 17 | 16 | 19 | 37 | 1,28 | 3,56 | 3,43 | |
| — | 12 | 9,5 | M20×1,5 | 25,4 | 22 | 20 | 22 | 41 | 1,82 | 5,07 | 4,88 | ||||
| — | 14 | 11,5 | M22×1,5 | 27,7 | 24 | 2,26 | 6,29 | 6,06 | |||||||
| 10 | — | 7,5 | M16×1 | 16 | 12 | 9,5 | M20×1,5 | 25,4 | 22 | 23 | 42 | 1,91 | 5,32 | 5,12 | |
| — | 14 | 11,5 | M22×1,5 | 27,7 | 24 | 22 | 2,37 | 6,60 | 6,35 | ||||||
| — | 16 | 13,5 | M24×1,5 | 31,2 | 27 | 21 | 23 | 44 | 2,99 | 8,32 | 8,02 | ||||
| 12 | — | 9,5 | M20×1,5 | 20 | 14 | 11,5 | M22×1,5 | 27,7 | 24 | 20 | 46 | 2,80 | 7,79 | 7,50 | |
| — | 16 | 13,5 | M24×1,5 | 31,2 | 27 | 21 | 24 | 48 | 3,25 | 9,05 | 8,71 | ||||
| — | 18 | 15,5 | M27×1,5 | 34,6 | 30 | 23 | 4,02 | 11,20 | 10,78 | ||||||
| 14 | — | 11,5 | M22×1,5 | 16 | 13,5 | M24×1,5 | 31,2 | 27 | 24 | 3,51 | 9,77 | 9,41 | |||
| — | 18 | 15,5 | M27×1,5 | 34,6 | 30 | 4,16 | 11,52 | 11,15 | |||||||
| — | 20 | 17,0 | M30×1,5 | 36,9 | 32 | 22 | 50 | 5,19 | 14,43 | 13,90 | |||||
| 16 | — | 13,5 | M24×1,5 | 21 | 18 | 15,5 | M27×1,5 | 34,6 | 30 | 21 | 49 | 4,16 | 11,52 | 11,15 | |
| — | 20 | 17,0 | M30×1,5 | 36,9 | 32 | 22 | 26 | 51 | 5,22 | 14,54 | 14,00 | ||||
| 18 | — | 15,5 | M27×1,5 | 5,65 | 15,73 | 15,14 | |||||||||
| — | 22 | 19,0 | M33×2 | 41,6 | 36 | 26 | 30 | 56 | 6,51 | 18,12 | — | ||||
| 20 | — | 17,0 | M30×1,5 | 22 | 57 | 6,80 | 18,93 | ||||||||
| — | 25 | 22,0 | 7,02 | 19,54 | |||||||||||
| 22 | — | 19,0 | M33×2 | 26 | 61 | 7,75 | 21,56 | ||||||||
| — | 28 | 25,0 | M39×2 | 47,4 | 41 | 27 | 31 | 62 | 8,80 | 24,50 | |||||
| 25 | — | 22,0 | 8,90 | 24,80 | |||||||||||
| — | 30 | 27,0 | 8,69 | 24,14 | |||||||||||
| 28 | — | 25,0 | M39×2 | 27 | 63 | 10,01 | 27,82 | ||||||||
| — | 34 | 30,0 | M45×2 | 53,1 | 46 | 28 | 32 | 64 | 10,80 | 30,10 | |||||
Материалы
- 31А — Алюминиевый сплав; для изделий общего применения — 31
- 22А — Сталь марки 45; для изделий общего применения — 22
- 13А — Сталь марки 12Х18Н9Т; для изделий общего применения — 13
- 11А — Сталь марки 13Х11Н2В2МФ; для изделий общего применения — 11
- 41А — Бронза; для изделий общего применения — 41
