Схема по ГОСТ 13969-74

Соединения трубопроводов по наружному конусу 74°

Проходник ввертной ГОСТ 13969-74

Изделие используется в соединениях трубопроводов по наружному конусу 74°. Для расчёта отправьте готовое обозначение из спецификации и количество.

Размерный ряд
Dн 3–38 мм
Резьба
М8×1 — М48×2
Размер под ключ
S 10–50 мм
Материалы
5 вариантов по ГОСТ

Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.

Материалы по ГОСТ

  • 31А алюминиевый сплав
  • 22А сталь 45
  • 13А сталь 12Х18Н9Т
  • 11А сталь 13Х11Н2В2МФ
  • 41А бронза
Для расчёта
Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ
Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.

Проходник ввертной ГОСТ 13969-74: размеры и обозначения

Изделие используется в соединениях трубопроводов по наружному конусу 74°.

Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

Технические требования

  1. Резьбовая часть проходников на длине l — по ГОСТ 13955—74.
  2. Маркировать и клеймить — по ГОСТ 13977—74.
  3. Технические условия — по ГОСТ 13977—74.

Ввертной проходник в сборке с трубой

Схема по ГОСТ 13977-74: сборка трубы с ввертным проходником
Схема по ГОСТ 13977-74, приложение 1, черт. 5.

Позиции на схеме:

  1. Труба в сборе ГОСТ 13954-74.
  2. Проходник ввертной ГОСТ 13969-74.
  3. Проволока.
  4. Пломба.

В подписи оригинала к позиции 2 допущена опечатка: показан проходник ввертной ГОСТ 13969-74.

Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.

Проходник ввертной ГОСТ 13969-74: конструкция и размеры

Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.

Схема по ГОСТ 13969-74, конструкция по гост 1

Конструкция по ГОСТ

Размеры для Dн 3–38 мм

Схема · Таблица размеров

Что указать в заявке

  • готовое обозначение изделия по ГОСТ из спецификации
  • количество изделий
  • при наличии — спецификацию или чертёж

Вместе с проходниками ввертными по ГОСТ 13969-74 часто покупают:

Соединения трубопроводов по наружному конусу 74°

Схемы, обозначения и таблицы ГОСТ

Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.

Конструкция и размеры

1. Конструкция и размеры ввертных проходников должны соответствовать указанным на чертеже и в таблице.

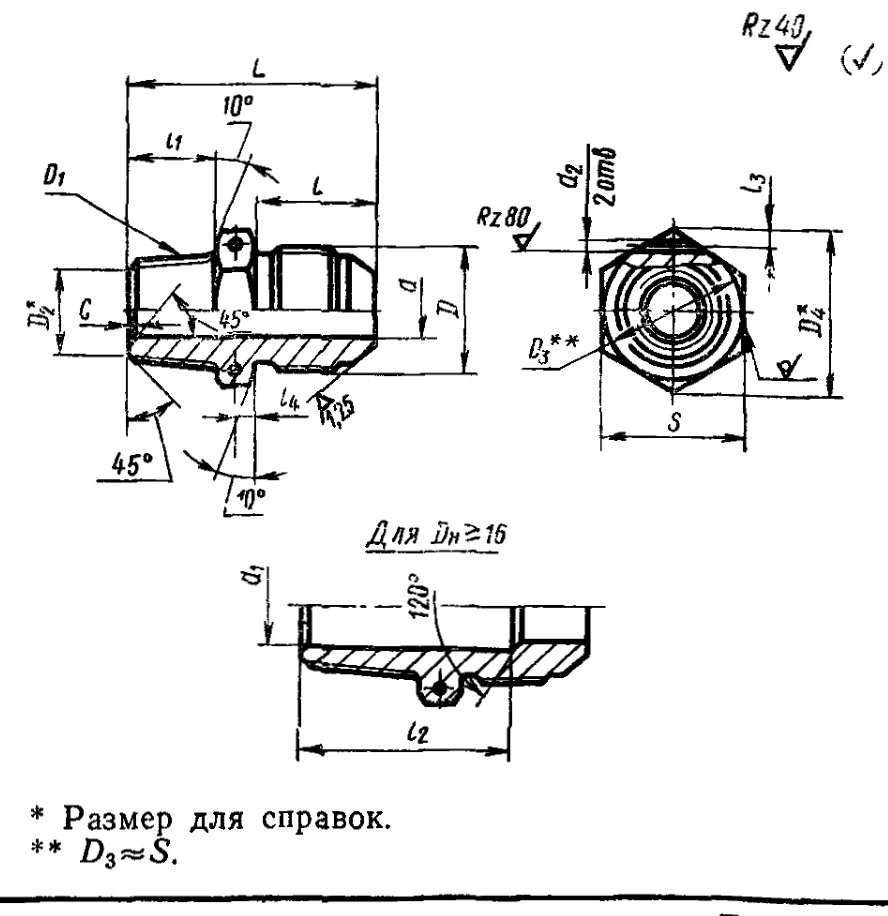

Схема по ГОСТ 13969-74
Схема по ГОСТ 13969-74

Примеры условных обозначений

  • Пример условного обозначения ввертного проходника к трубопроводу Dн = 12 мм из алюминиевого сплава: *Проходник ввертной 12—31А ГОСТ 13969—74*
  • То же, из стали марки 45: *Проходник ввертной 12—22А ГОСТ 13969—74*
  • То же, из стали марки 12Х18Н9Т: *Проходник ввертной 12—13А ГОСТ 13969—74*
  • То же, из стали марки 13Х11Н2В2МФ: *Проходник ввертной 12—11А ГОСТ 13969—74*
  • То же, из бронзы: *Проходник ввертной 12—41А ГОСТ 13969—74*
  • То же, для изделий общего применения: *Проходник ввертной 12—31 ГОСТ 13969—74*
  • То же, для изделий общего применения: *Проходник ввертной 12—22 ГОСТ 13969—74*
  • То же, для изделий общего применения: *Проходник ввертной 12—13 ГОСТ 13969—74*
  • То же, для изделий общего применения: *Проходник ввертной 12—11 ГОСТ 13969—74*
  • То же, для изделий общего применения: *Проходник ввертной 12—41 ГОСТ 13969—74*

Таблица 1

Таблица 1
Размеры в ммМасса 100 шт., кг
Наружный диаметр труб
Dₙ		Притупленностьdd₁d₂DD₁D₂D₄ll₁l₂l₃l₄LScАлюминиевый
сплав		СтальБронза
Номин.Пред. откл.Пред. откл.Номин.Пред. откл.Номин.Пред. откл.
Пред. откл.
+0,12
−0,06		Пред. откл.
±0,3		+1,0
−0,5		±0,2
31,7—1,5M8×1К 1/16″6,13511,5139,5±0,25—2,02,5±0,227,5100,4±0,3——0,82
42,7M10×113,81428,512—1,161,12
63,7M12×1К 1/8″8,48016,2153,030,5140,701,991,91
85,5M14×119,6170,872,472,38
107,5M16×1К 1/4″10,9971614,5±0,336,51,444,083,93
129,5M20×1,5К 3/8″14,41625,42040,5222,075,885,65
1411,5M22×1,527,7242,176,175,92
1613,514M24×1,5К 1/2″17,81331,22119,0343,5±0,2547,0273,068,688,36
1815,519M27×1,5К 3/4″23,12834,6303,329,439,06
2017,020M30×1,536,922364,049,0324,2912,1811,70
2219,0M33×241,62653,0364,7013,35—
2522,025К 1″29,05924,04258,01,0±0,56,1717,50
2825,0302,0M39×2К1 1/4″37,78453,12724,559,5461,67,3120,75
3027,07,2820,65
3228,032M42×260,58,7124,70
3430,0M45×211,1931,80
3632,0M48×22861,55011,0431,30
3834,038К1 1/2″43,85357,72925,05062,09,8527,90

Материалы

  • 31А — Алюминиевый сплав; для изделий общего применения — 31
  • 22А — Сталь марки 45; для изделий общего применения — 22
  • 13А — Сталь марки 12Х18Н9Т; для изделий общего применения — 13
  • 11А — Сталь марки 13Х11Н2В2МФ; для изделий общего применения — 11
  • 41А — Бронза; для изделий общего применения — 41
