Соединения трубопроводов по наружному конусу 74°

Пробка ГОСТ 13973-74

Изделие используется в соединениях трубопроводов по наружному конусу 74°. Для расчёта отправьте готовое обозначение из спецификации и количество.

Размерный ряд
Dн 3–38 мм
Резьба
М8×1 — М48×2
Размер под ключ
S 10–50 мм
Материалы
4 варианта по ГОСТ

Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.

Материалы по ГОСТ

  • 31А алюминиевый сплав
  • 22А сталь 45
  • 13А сталь 12Х18Н9Т
  • 11А сталь 13Х11Н2В2МФ
Для расчёта
Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ
Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.

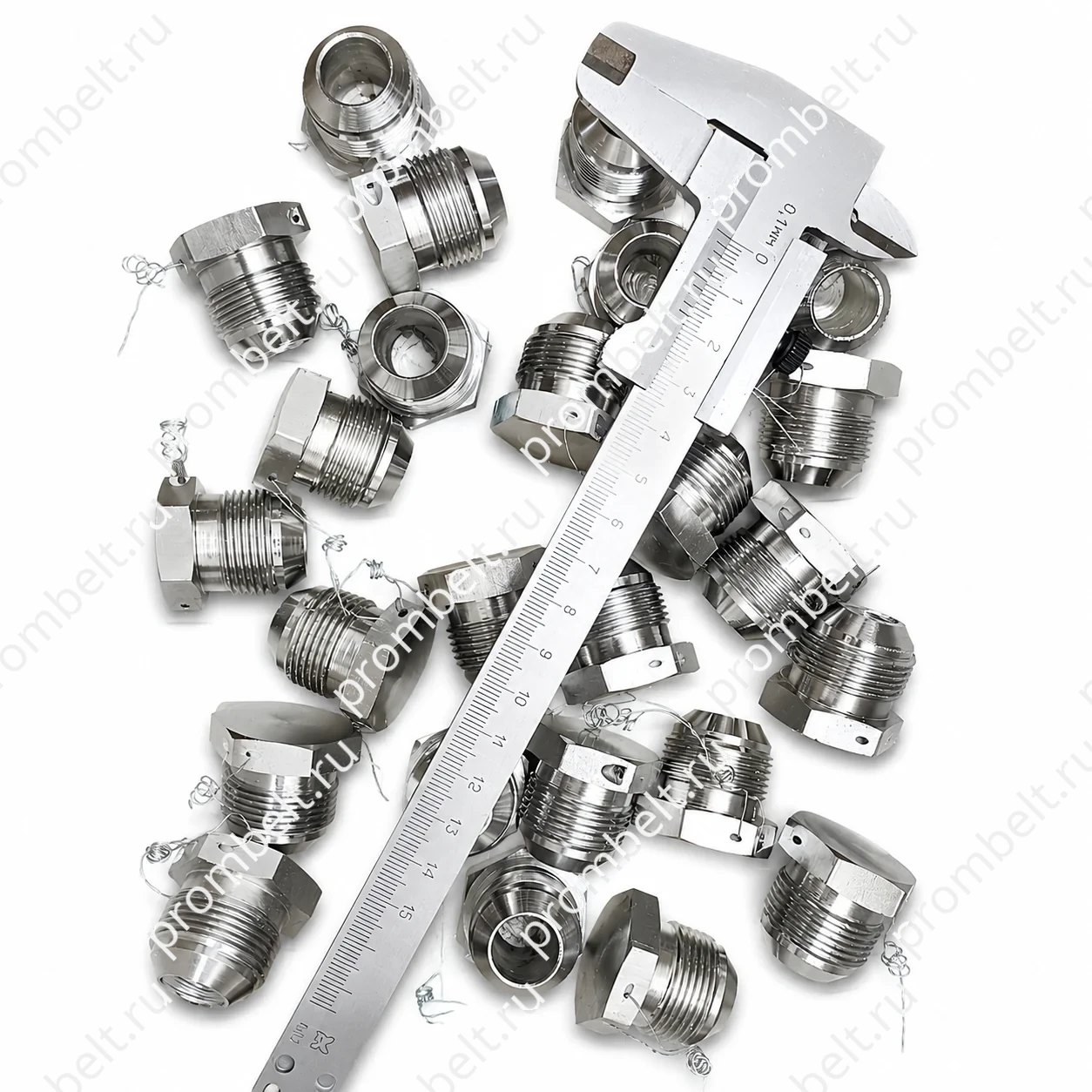

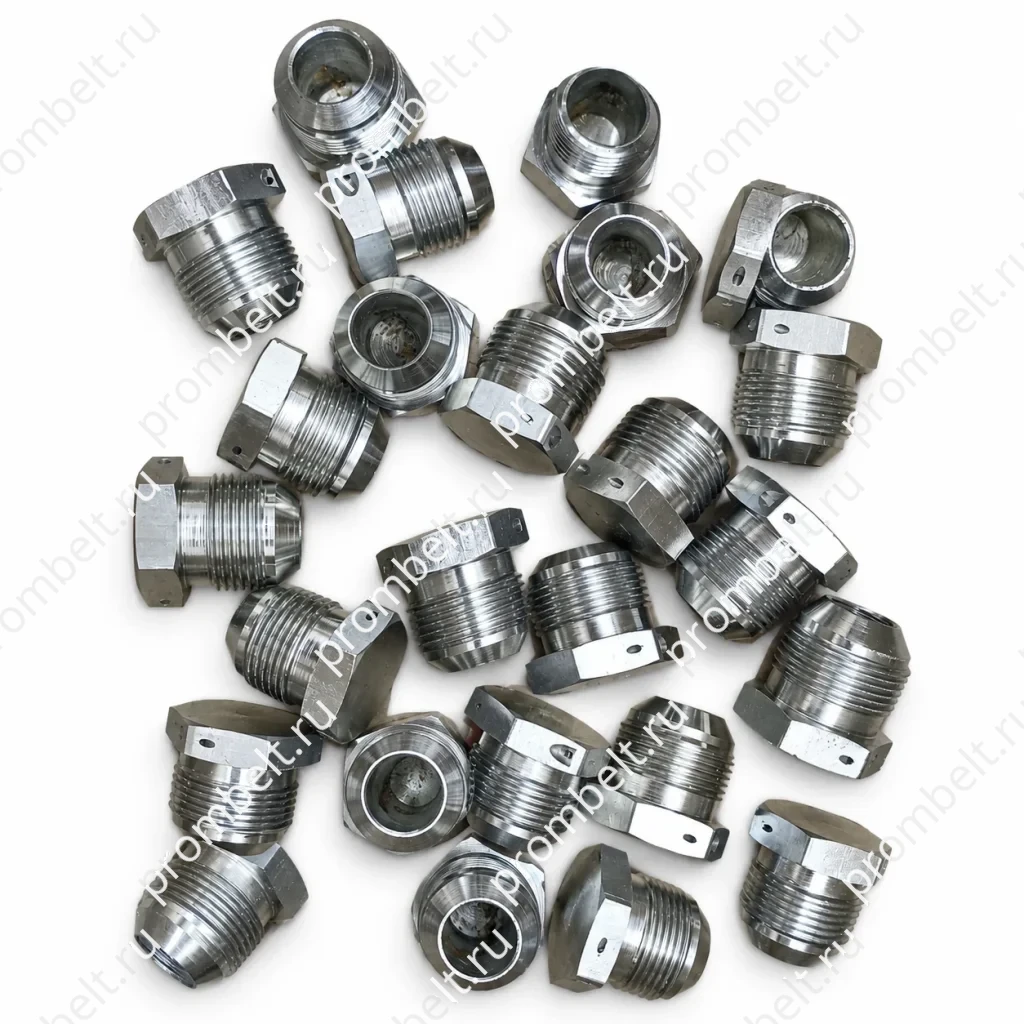

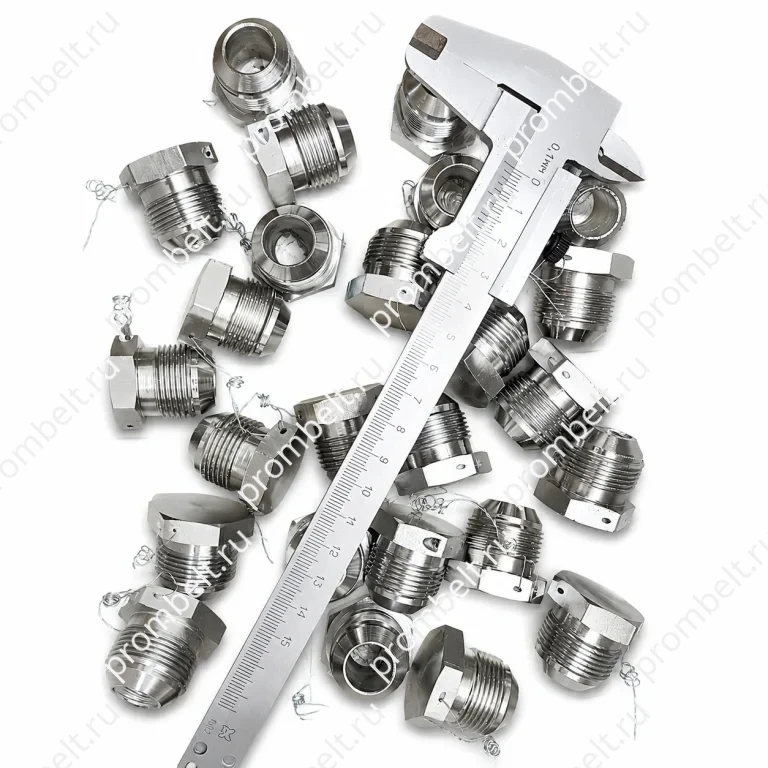

Пробка ГОСТ 13973-74: размеры и обозначения

Изделие используется в соединениях трубопроводов по наружному конусу 74°.

Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

Технические требования

  1. Конструкция и размеры пробок должны соответствовать указанным на черт. 1 и 2 и в таблице.
  2. Резьбовая часть пробок — по ГОСТ 13955—74.
  3. Маркировать и клеймить — по ГОСТ 13977—74.
  4. Технические условия — по ГОСТ 13977—74.

Пробка ГОСТ 13973-74: конструкция и размеры

Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.

Схема по ГОСТ 13973-74, конструкция по гост 1

Конструкция по ГОСТ

Размеры для Dн 3–38 мм

Схема · Таблица размеров

Что указать в заявке

  • готовое обозначение изделия по ГОСТ из спецификации
  • количество изделий
  • при наличии — спецификацию или чертёж

Вместе с пробками по ГОСТ 13973-74 часто покупают:

Соединения трубопроводов по наружному конусу 74°

Схемы, обозначения и таблицы ГОСТ

Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.

Конструкция и размеры

2. Конструкция и размеры пробок должны соответствовать указанным на черт. 1 и 2 и в таблице.

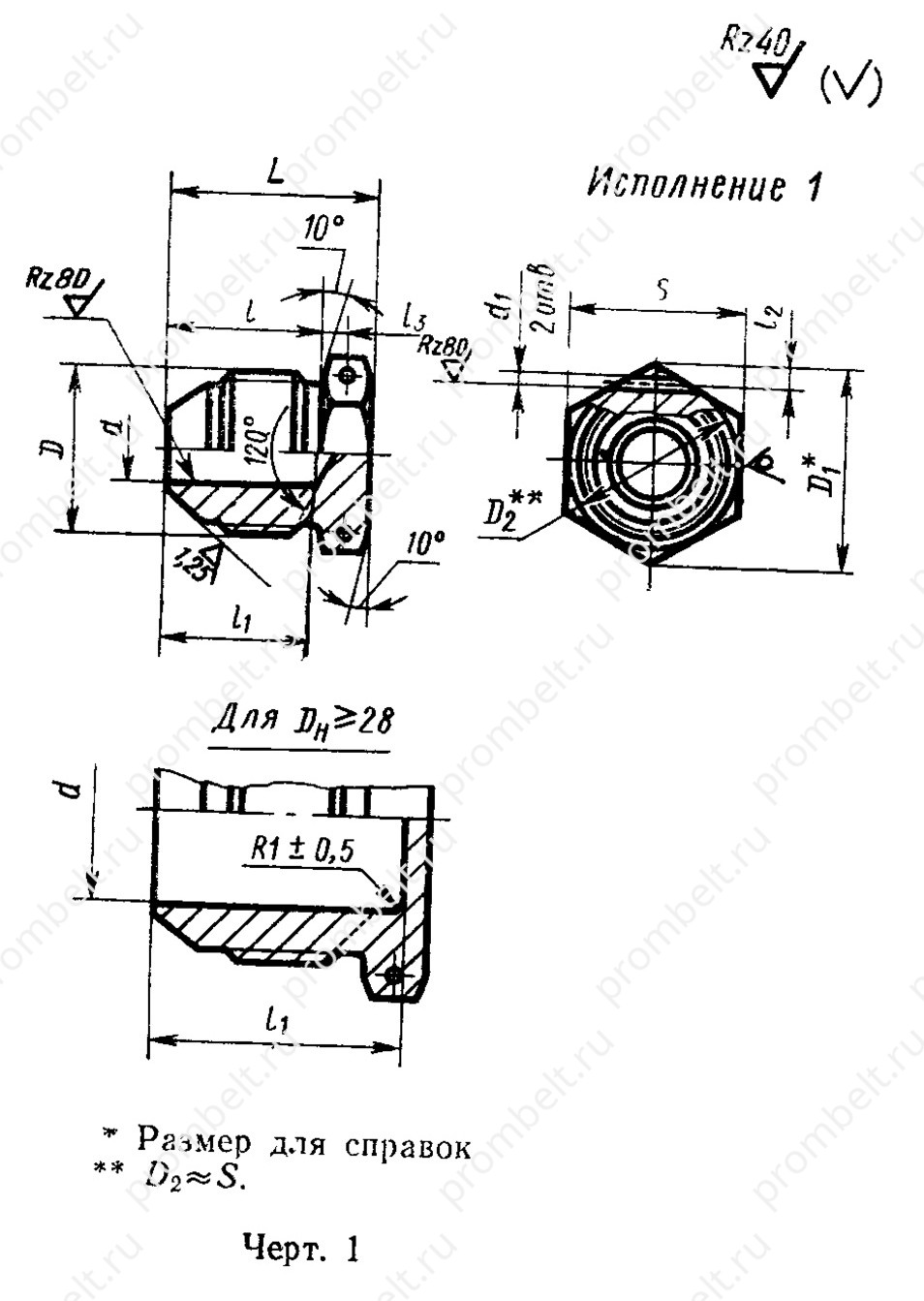

Схема по ГОСТ 13973-74, черт. 1
Схема по ГОСТ 13973-74, черт. 1

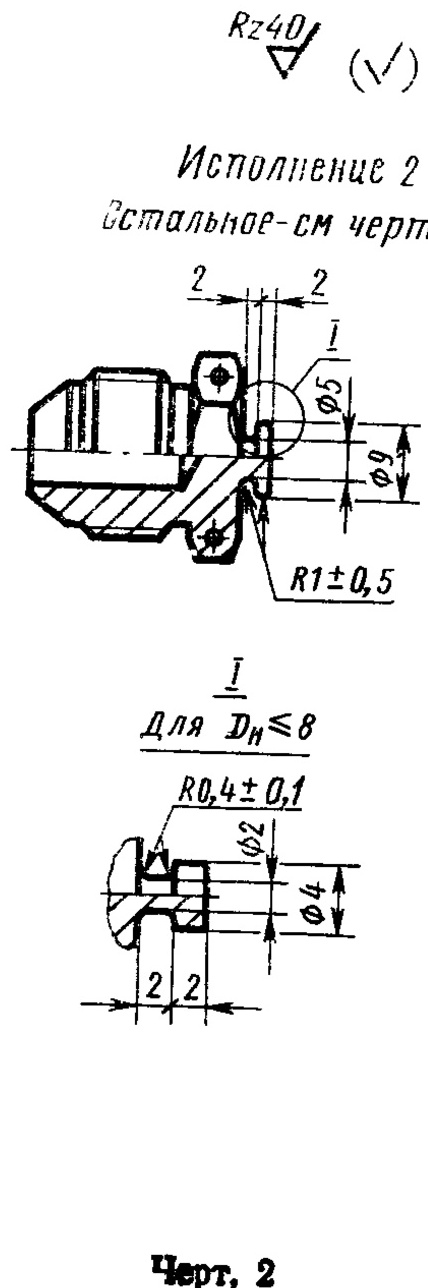

Схема по ГОСТ 13973-74, черт. 2
Схема по ГОСТ 13973-74, черт. 2

Условные обозначения исполнения 1

  • Пример условного обозначения пробки исполнения 1 к трубопроводу Dн = 12 мм из алюминиевого сплава: Пробка 1—12—31А ГОСТ 13973—74
  • То же, из стали марки 45: Пробка 1—12—22А ГОСТ 13973—74
  • То же, из стали марки 12Х18Н9Т: Пробка 1—12—13А ГОСТ 13973—74
  • То же, из стали марки 13Х11Н2В2МФ: Пробка 1—12—11А ГОСТ 13973—74
  • То же, для изделий общего применения: Пробка 1—12—31 ГОСТ 13973—74
  • То же, для изделий общего применения: Пробка 1—12—22 ГОСТ 13973—74
  • То же, для изделий общего применения: Пробка 1—12—13 ГОСТ 13973—74
  • То же, для изделий общего применения: Пробка 1—12—11 ГОСТ 13973—74

Таблица 1

Таблица 1
Наружный диаметр труб DнПрименяемостьdd₁DD₁Sll₁l₂l₃LМасса 100 шт., кг
Пред. откл.
+0,12
−0,06		Пред. откл.Номин.Пред. откл.Алюминиевый сплавСталь
±0,3−1,0±0,2
3—1,0M8×111,51013—1,22,5±0,218—0,58
41,2M10×113,812141,519—0,98
6M12×116,214153,0210,601,68
81,5M14×119,6172,00,872,42
107,5M16×11617220,892,48
129,5M20×1,525,4222020261,413,93
1411,5M22×1,527,7241,905,30
1613,5M24×1,531,22721213,5±0,25282,486,92
1815,5M27×1,534,6303,138,72
2017,0M30×1,536,932224,0304,0911,40
2219,0M33×241,6362624344,5512,70
2522,05,6515,75
2825,0M39×247,3412732356,1817,23
3027,06,1017,05
3228,02,0M42×253,1462,5366,7618,80
3430,0M45×2288,1422,70
3632,0M48×257,7502933379,0325,20
3834,09,2025,70

Материалы

  • 31А — Алюминиевый сплав; для изделий общего применения — 31
  • 22А — Сталь марки 45; для изделий общего применения — 22
  • 13А — Сталь марки 12Х18Н9Т; для изделий общего применения — 13
  • 11А — Сталь марки 13Х11Н2В2МФ; для изделий общего применения — 11
