Соединения трубопроводов по наружному конусу 74°

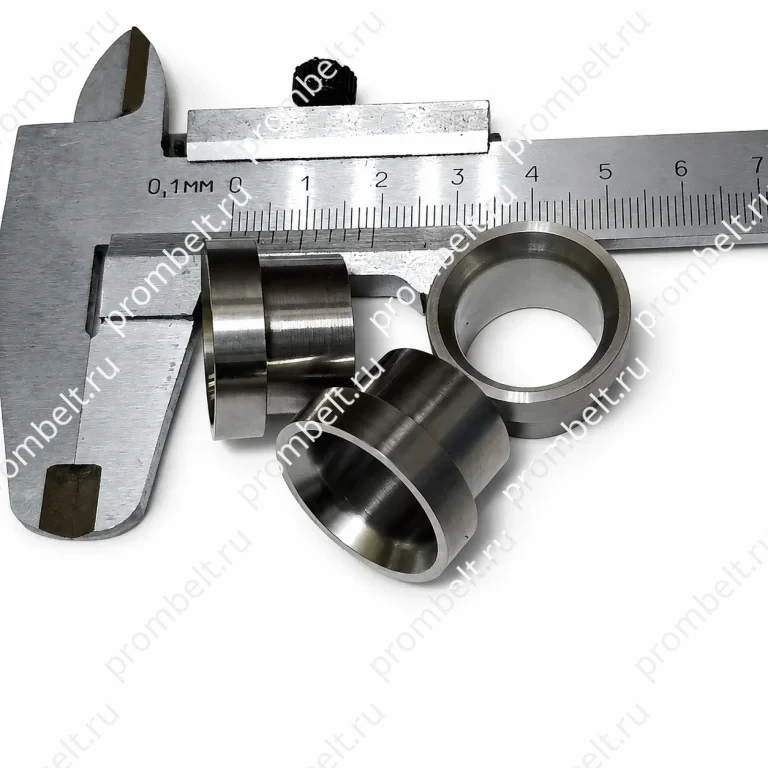

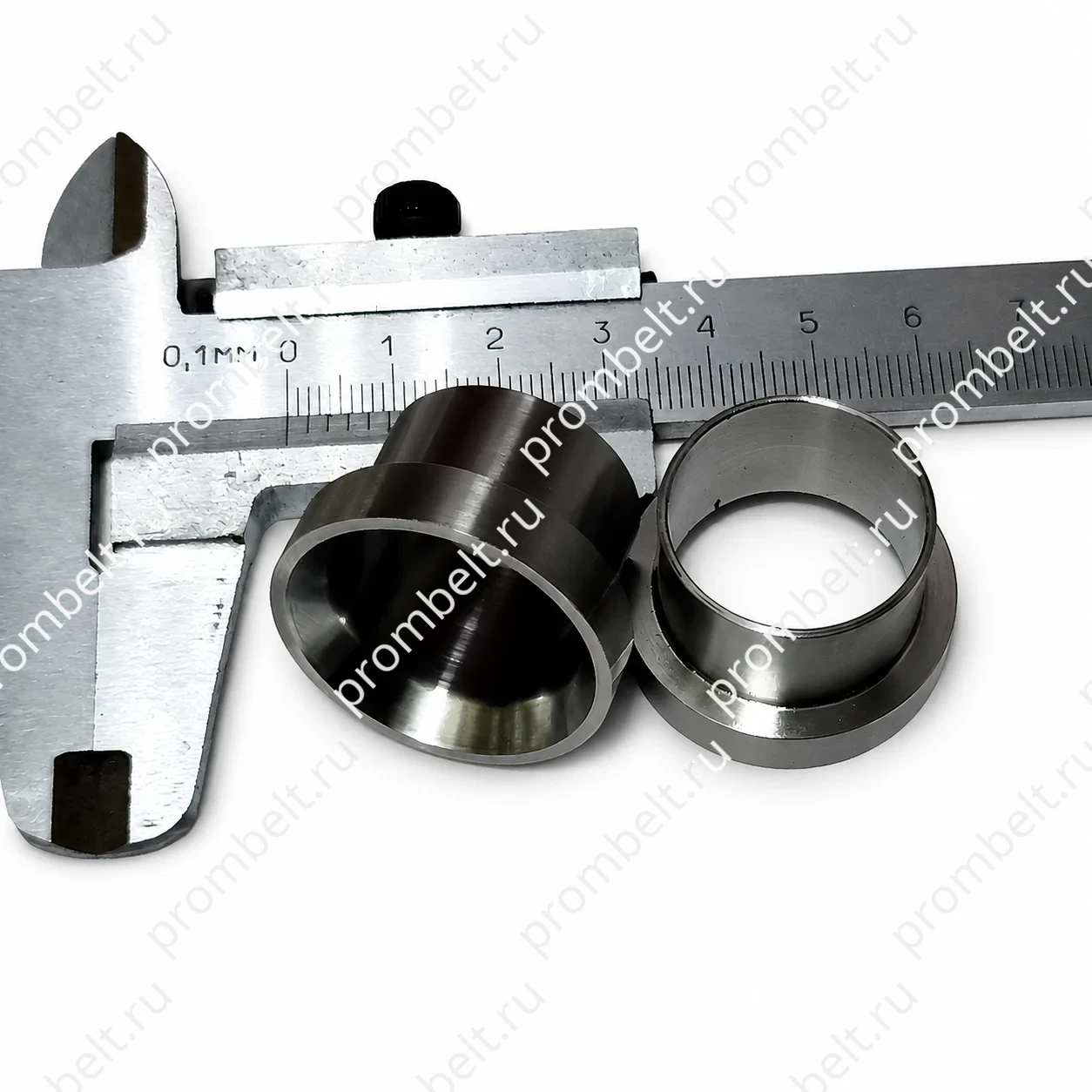

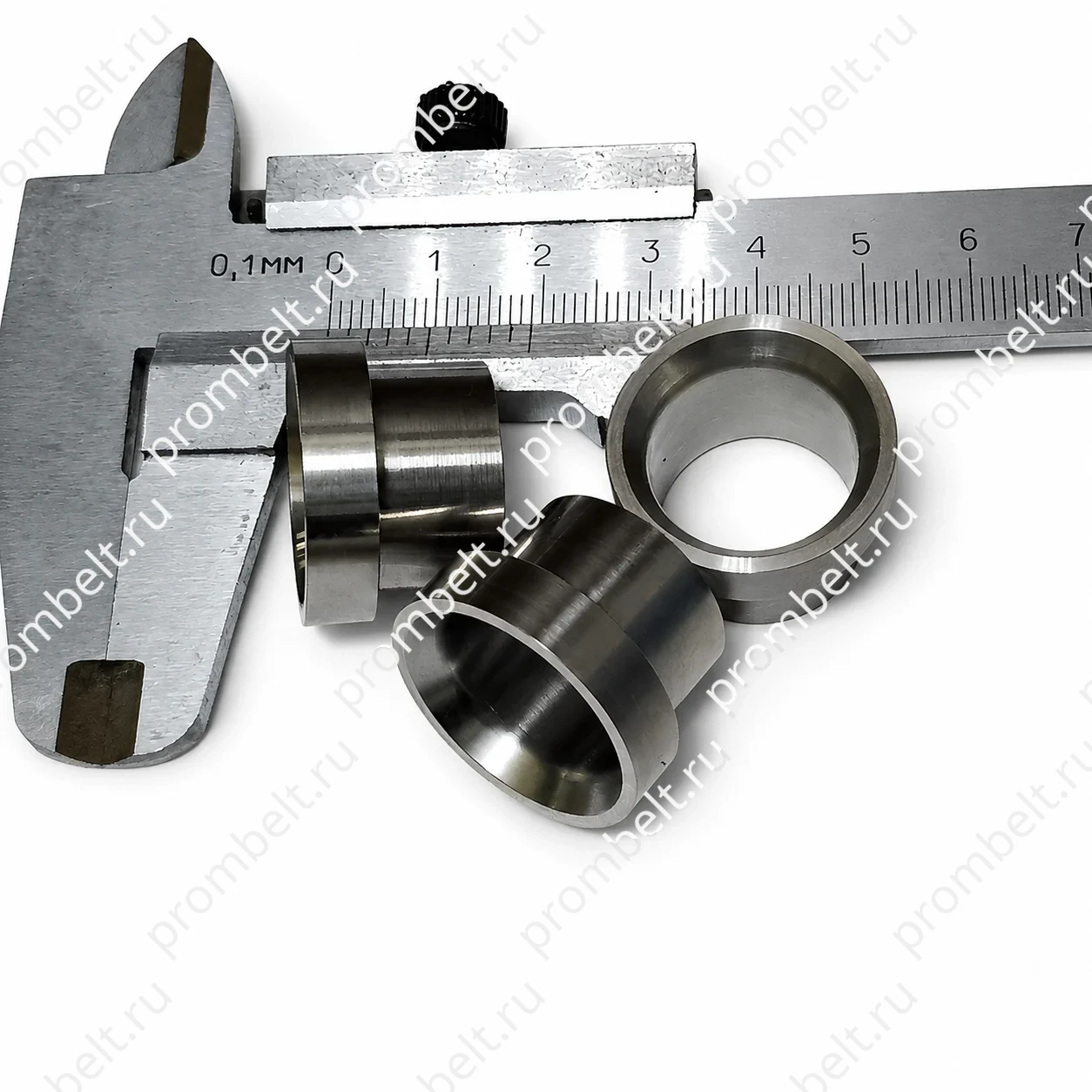

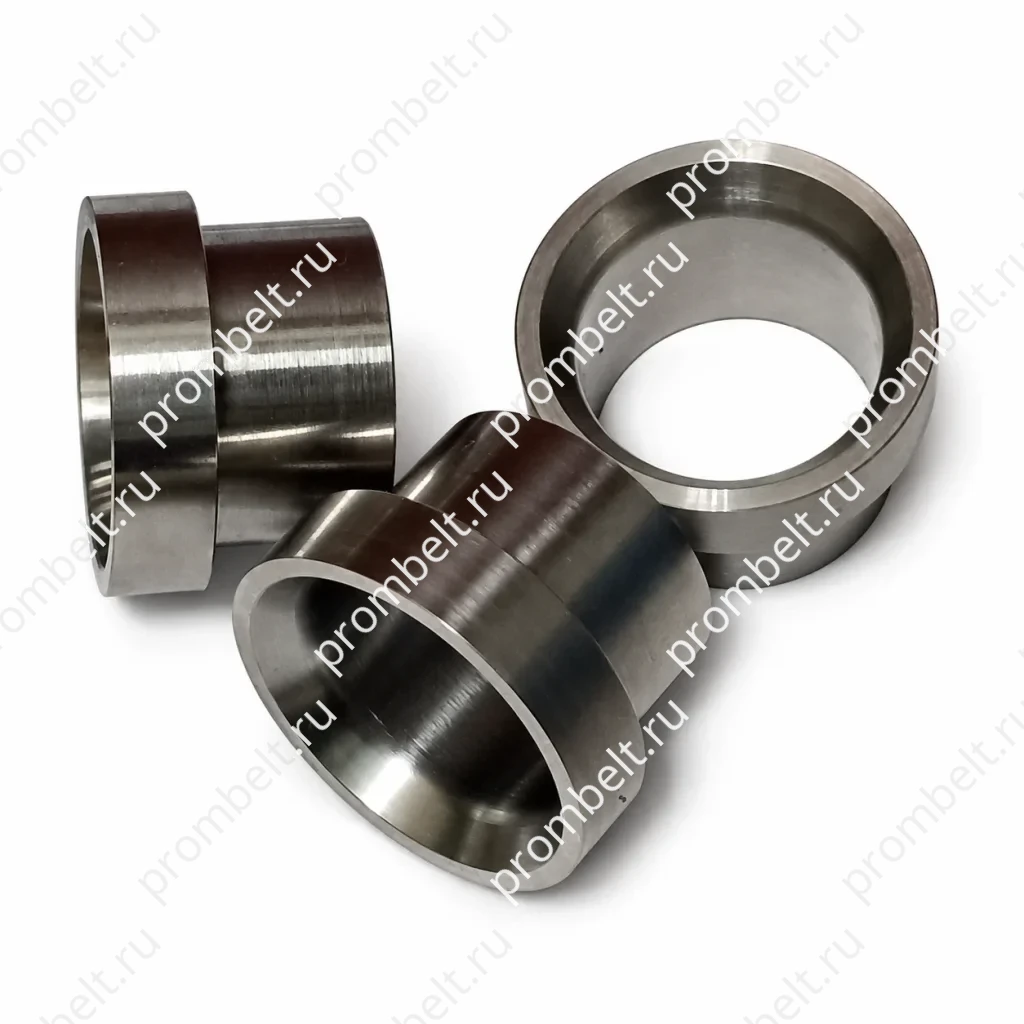

Ниппель ГОСТ 13956-74

Изделие используется в соединениях трубопроводов по наружному конусу 74°. Для расчёта отправьте готовое обозначение из спецификации и количество.

Размерный ряд
Dн 3–38 мм
Материалы
4 варианта по ГОСТ

Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.

Материалы по ГОСТ

  • 22А сталь 45
  • 21А сталь 30ХГСА
  • 12А сталь 14Х17Н2
  • 11А сталь 13Х11Н2В2МФ
Для расчёта
Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ
Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.

Ниппель ГОСТ 13956-74: размеры и обозначения

Изделие используется в соединениях трубопроводов по наружному конусу 74°.

Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

Технические требования

  1. Конструкция и размеры ниппелей должны соответствовать указанным на черт. 1 и 2 и в таблице.
  2. Радиус R0,4−0,1 допускается заменять фаской 0,4−0,1×45°.
  3. Допуск торцового биения поверхности А относительно поверхности Б — 0,05 мм.
  4. Маркировать в зависимости от марки материала в соответствии с черт. 3—5. Маркировочные проточки должны быть отчетливо видны невооруженным глазом. Размеры проточек не контролируются.
  5. Маркировать значение наружного диаметра трубы на бирке для всей партии.
  6. Клеймить на бирке для всей партии.
  7. Технические условия — по ГОСТ 13977—74.

Ниппель в сборке с трубой и накидной гайкой

Схема по ГОСТ 13954-74: развальцованный конец трубы с ниппелем и накидной гайкой
Схема по ГОСТ 13954-74, черт. 1.

Позиции на схеме:

  1. Труба.
  2. Гайка накидная ГОСТ 13957-74.
  3. Ниппель ГОСТ 13956-74.

Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия.

Ниппель ГОСТ 13956-74: конструкция и размеры

Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.

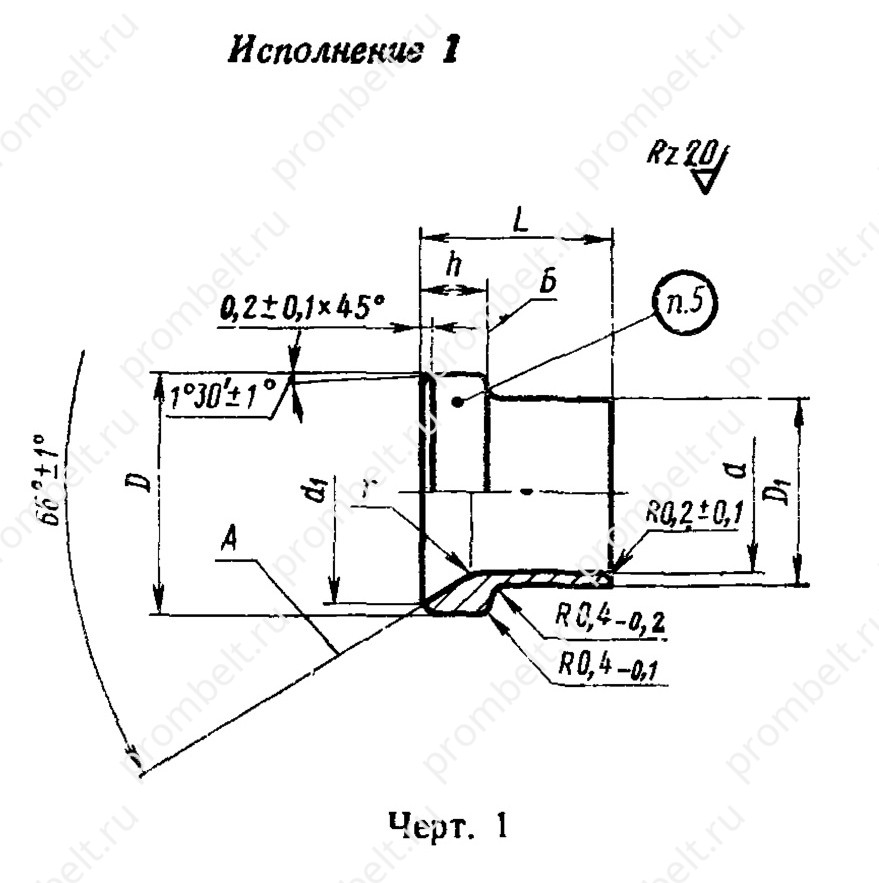

Схема по ГОСТ 13956-74, конструкция по гост 1

Конструкция по ГОСТ

Размеры для Dн 3–38 мм

Схема · Таблица размеров

Что указать в заявке

  • готовое обозначение изделия по ГОСТ из спецификации
  • количество изделий
  • при наличии — спецификацию или чертёж

Вместе с ниппелями по ГОСТ 13956-74 часто покупают:

Соединения трубопроводов по наружному конусу 74°

Схемы, обозначения и таблицы ГОСТ

Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.

Конструкция и размеры

2. Конструкция и размеры ниппелей должны соответствовать указанным на черт. 1 и 2 и в таблице.

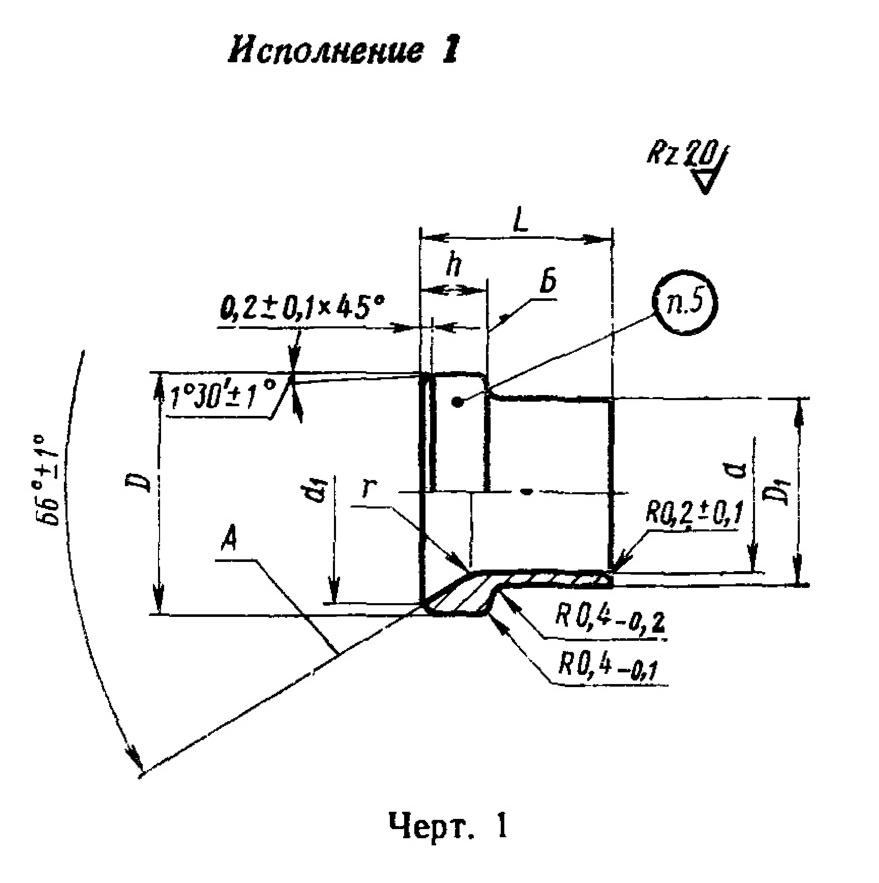

Схема по ГОСТ 13956-74, черт. 1
Схема по ГОСТ 13956-74, черт. 1

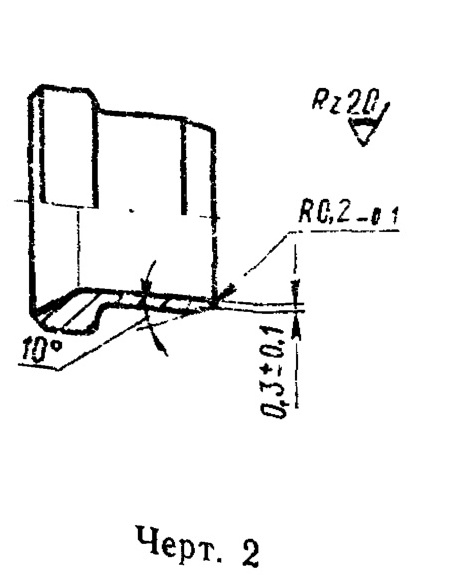

Схема по ГОСТ 13956-74, черт. 2
Схема по ГОСТ 13956-74, черт. 2

Условные обозначения исполнения 1

  • Пример условного обозначения ниппеля исполнения 1 к трубопроводу Dн = 12 мм из стали марки 45: Ниппель 1—12—22А ГОСТ 13956—74
  • То же, из стали марки 30ХГСА: Ниппель 1—12—21А ГОСТ 13956—74
  • То же, из стали марки 14Х17Н2: Ниппель 1—12—12А ГОСТ 13956—74
  • То же, из стали марки 13Х11Н2В2МФ: Ниппель 1—12—11А ГОСТ 13956—74
  • То же, для изделий общего применения: Ниппель 1—12—22 ГОСТ 13956—74
  • То же, для изделий общего применения: Ниппель 1—12—21 ГОСТ 13956—74
  • То же, для изделий общего применения: Ниппель 1—12—12 ГОСТ 13956—74
  • То же, для изделий общего применения: Ниппель 1—12—11 ГОСТ 13956—74

Таблица 1

Таблица 1
Размеры в мм
Наружный
диаметр
труб
Dн		Применя-
емость		dd₁DD₁hLrМасса
100 шт.,
кг
Номин.Пред.
откл.		Пред. откл.Пред.
откл.
+0,3
по h11±0,2
33H115,36,84,03,591,00,103
446,38,85,0103,50,157
668,610,87,34,0110,249
8810,612,89,3120,353
101012,514,811,74,5130,525
1212H1015,518,214,05,0140,780
141417,520,216,0150,966
161619,322,218,0161,120
181822,325,220,06,0171,525
202025,028,222,06,5181,918
222228,030,624,0201,850
252527,327,02,262
282834,036,630,07,0222,621
303033,532,02,792
323236,539,634,07,5233,016
343440,042,636,33,464
363643,045,638,33,865
383840,54,063

Маркировка

5. Маркировать в зависимости от марки материала в соответствии с черт. 3—5. Маркировочные проточки должны быть отчетливо видны невооруженным глазом. Размеры проточек не контролируются.

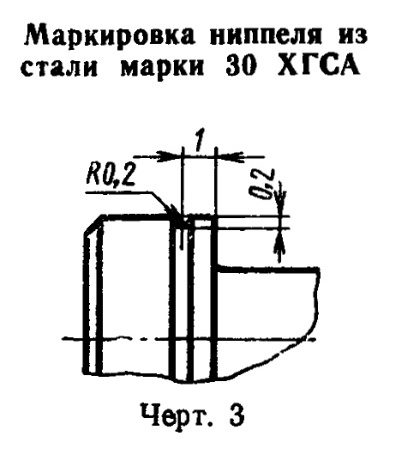

Схема по ГОСТ 13956-74, черт. 3
Схема по ГОСТ 13956-74, черт. 3

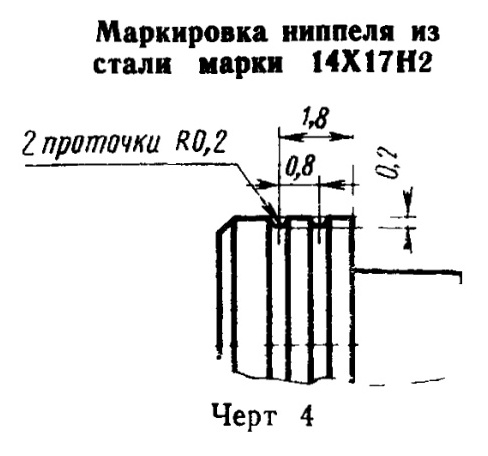

Схема по ГОСТ 13956-74, черт. 4
Схема по ГОСТ 13956-74, черт. 4

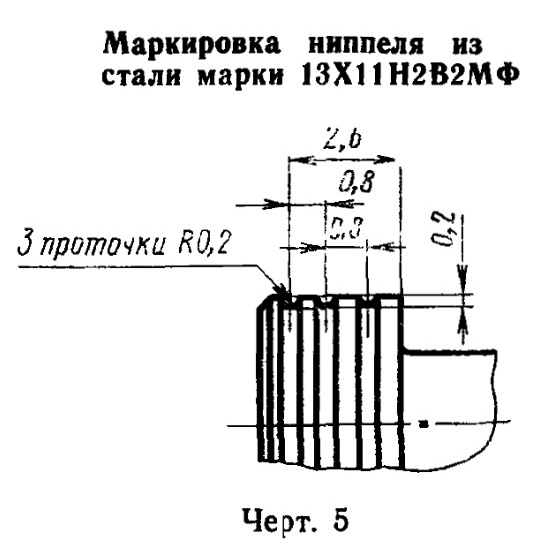

Схема по ГОСТ 13956-74, черт. 5
Схема по ГОСТ 13956-74, черт. 5

Условные обозначения исполнения 2

  • Пример условного обозначения ниппеля исполнения 2 к трубопроводу Dн = 12 мм из стали марки 45: Ниппель 2—12—22А ГОСТ 13956—74
  • То же, из стали марки 30ХГСА: Ниппель 2—12—21А ГОСТ 13956—74
  • То же, из стали марки 14Х17Н2: Ниппель 2—12—12А ГОСТ 13956—74
  • То же, из стали марки 13Х11Н2В2МФ: Ниппель 2—12—11А ГОСТ 13956—74
  • То же, для изделий общего применения: Ниппель 2—12—22 ГОСТ 13956—74
  • То же, для изделий общего применения: Ниппель 2—12—21 ГОСТ 13956—74
  • То же, для изделий общего применения: Ниппель 2—12—12 ГОСТ 13956—74
  • То же, для изделий общего применения: Ниппель 2—12—11 ГОСТ 13956—74

Материалы

  • 22А — Сталь марки 45; для изделий общего применения — 22
  • 21А — Сталь марки 30ХГСА; для изделий общего применения — 21
  • 12А — Сталь марки 14Х17Н2; для изделий общего применения — 12
  • 11А — Сталь марки 13Х11Н2В2МФ; для изделий общего применения — 11
