Соединения трубопроводов по наружному конусу 74°

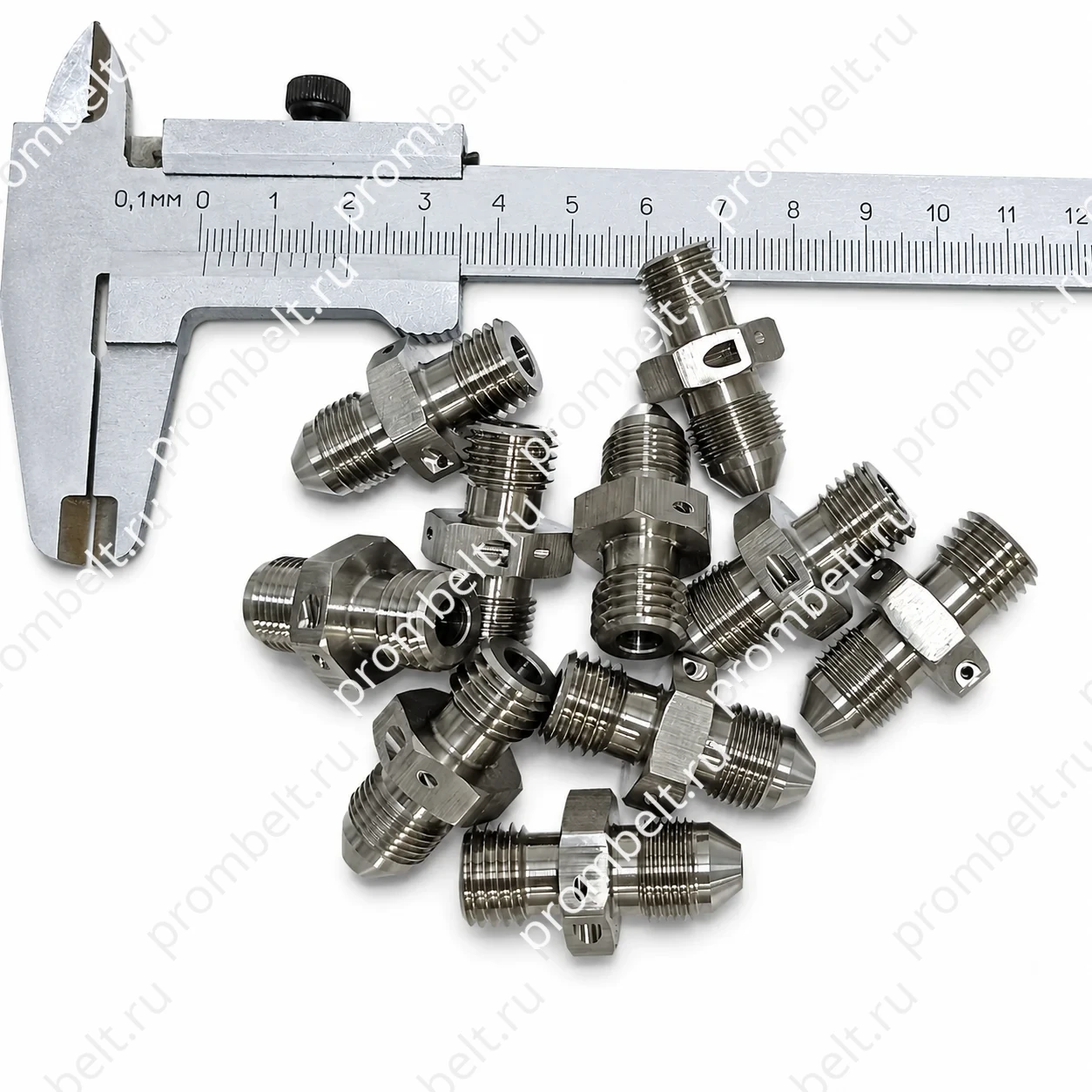

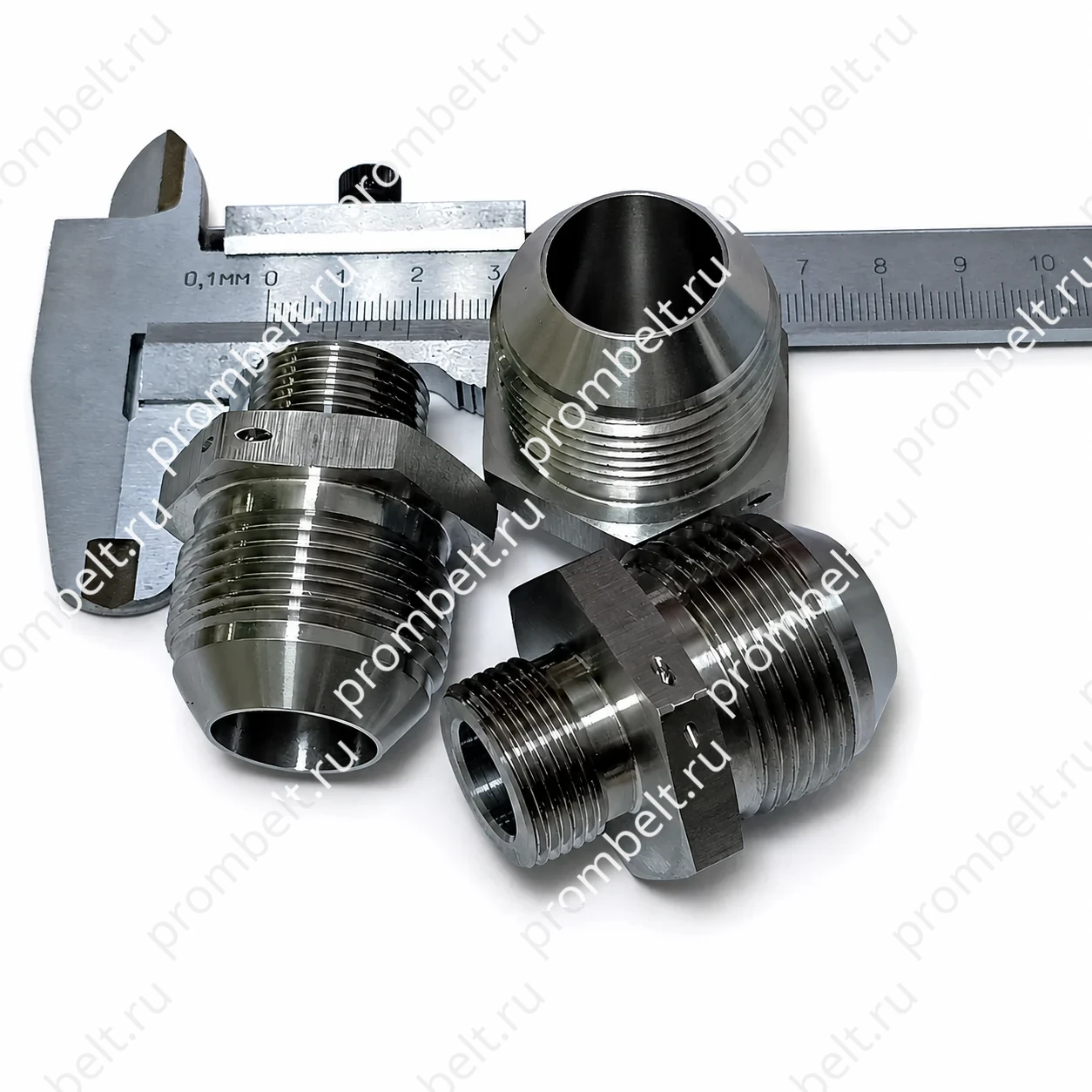

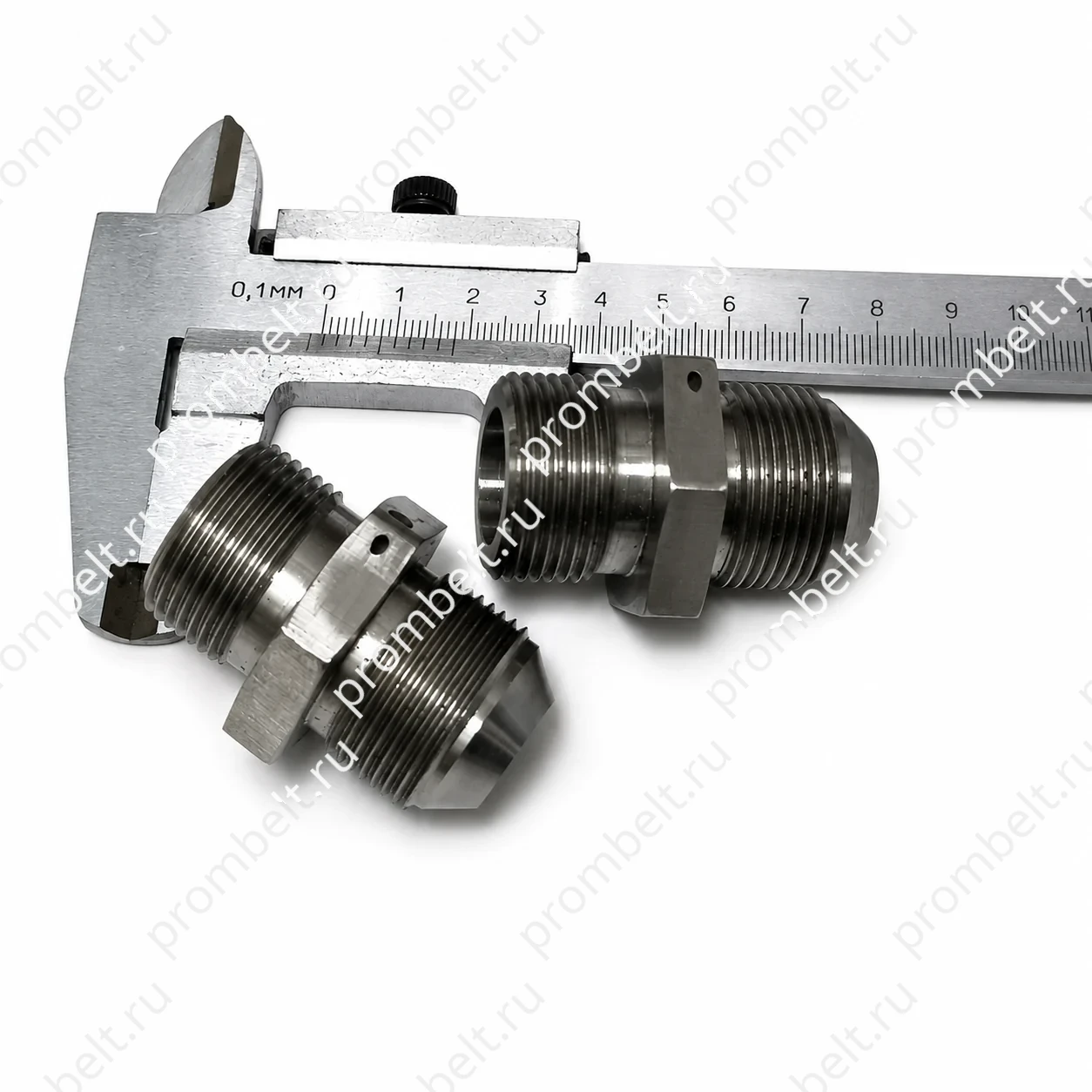

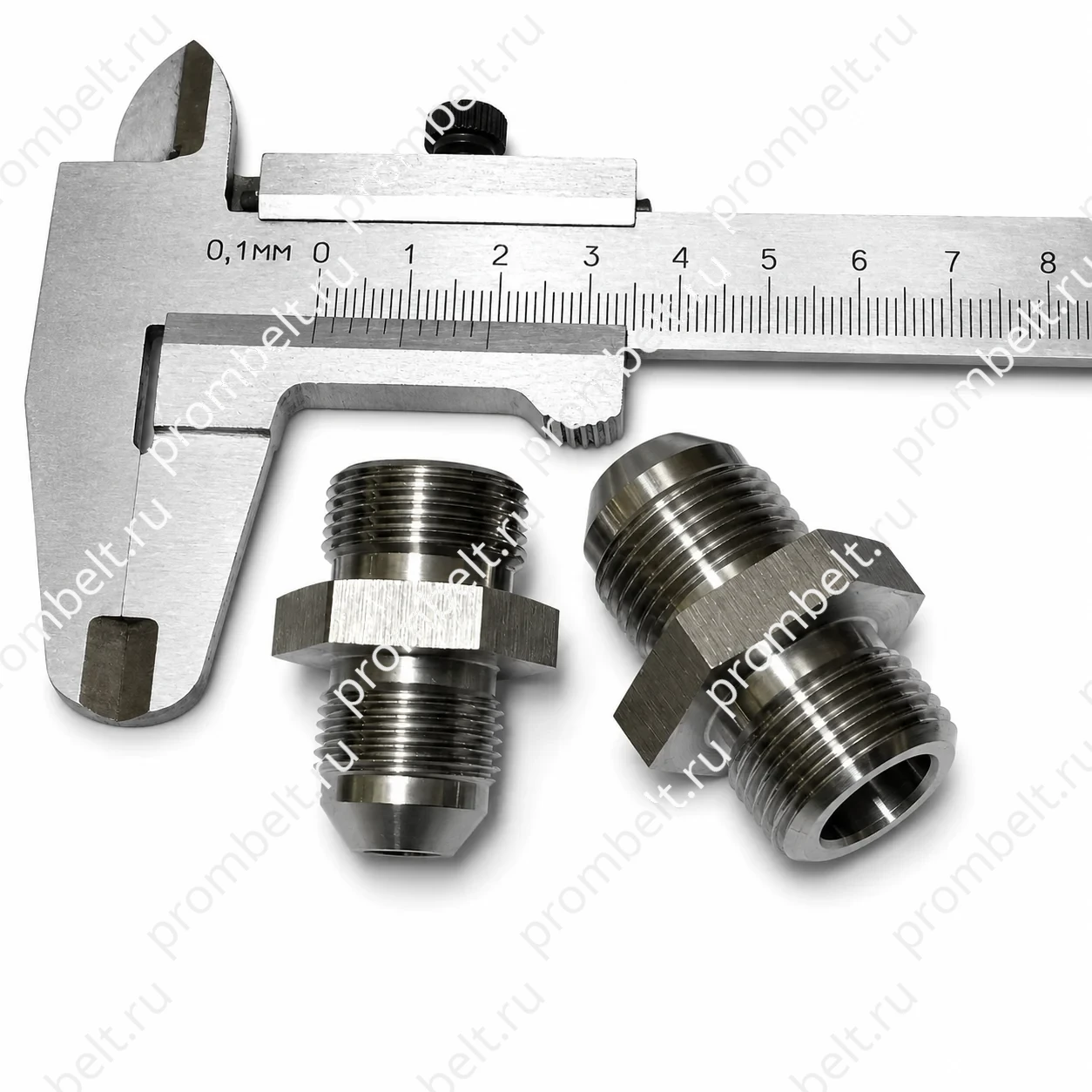

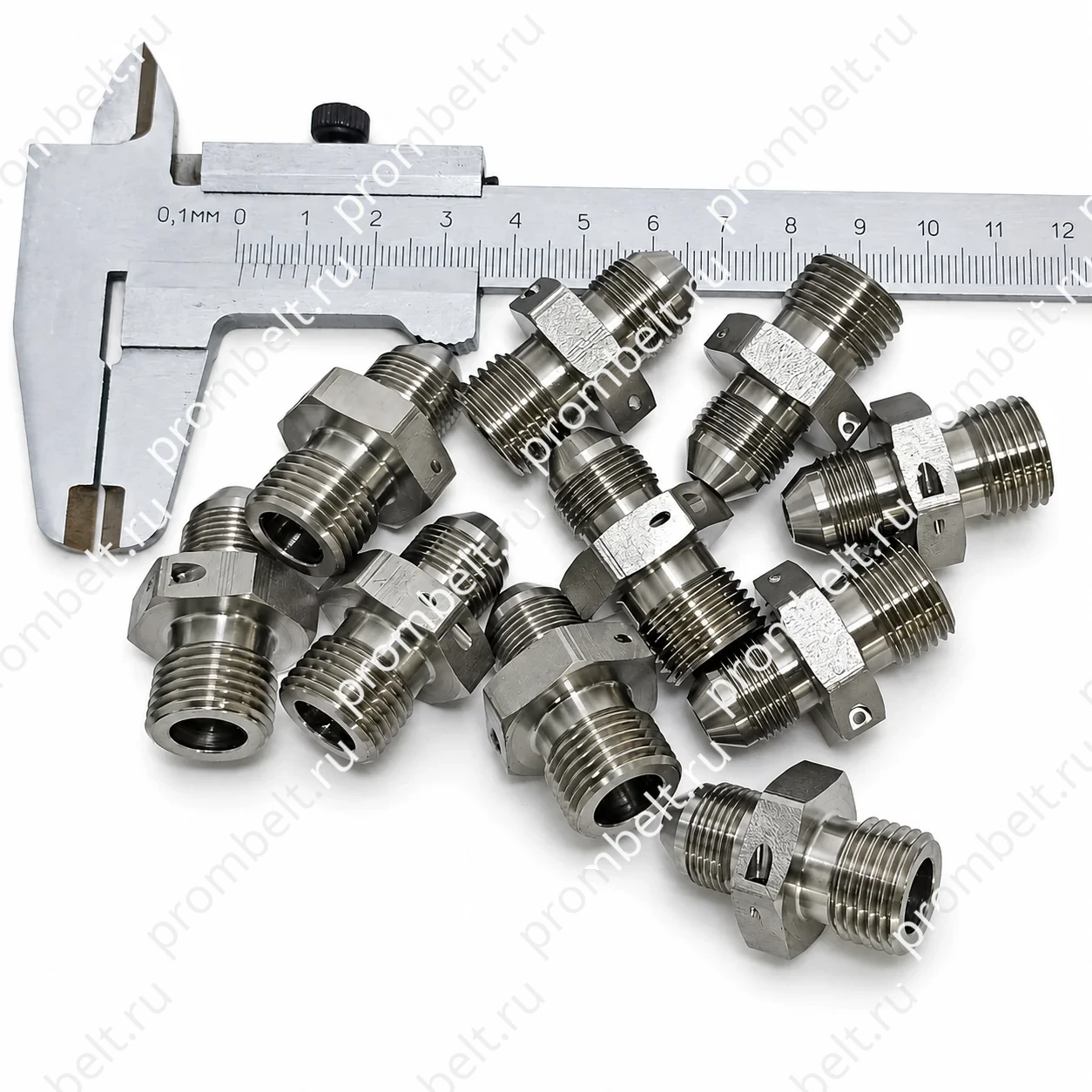

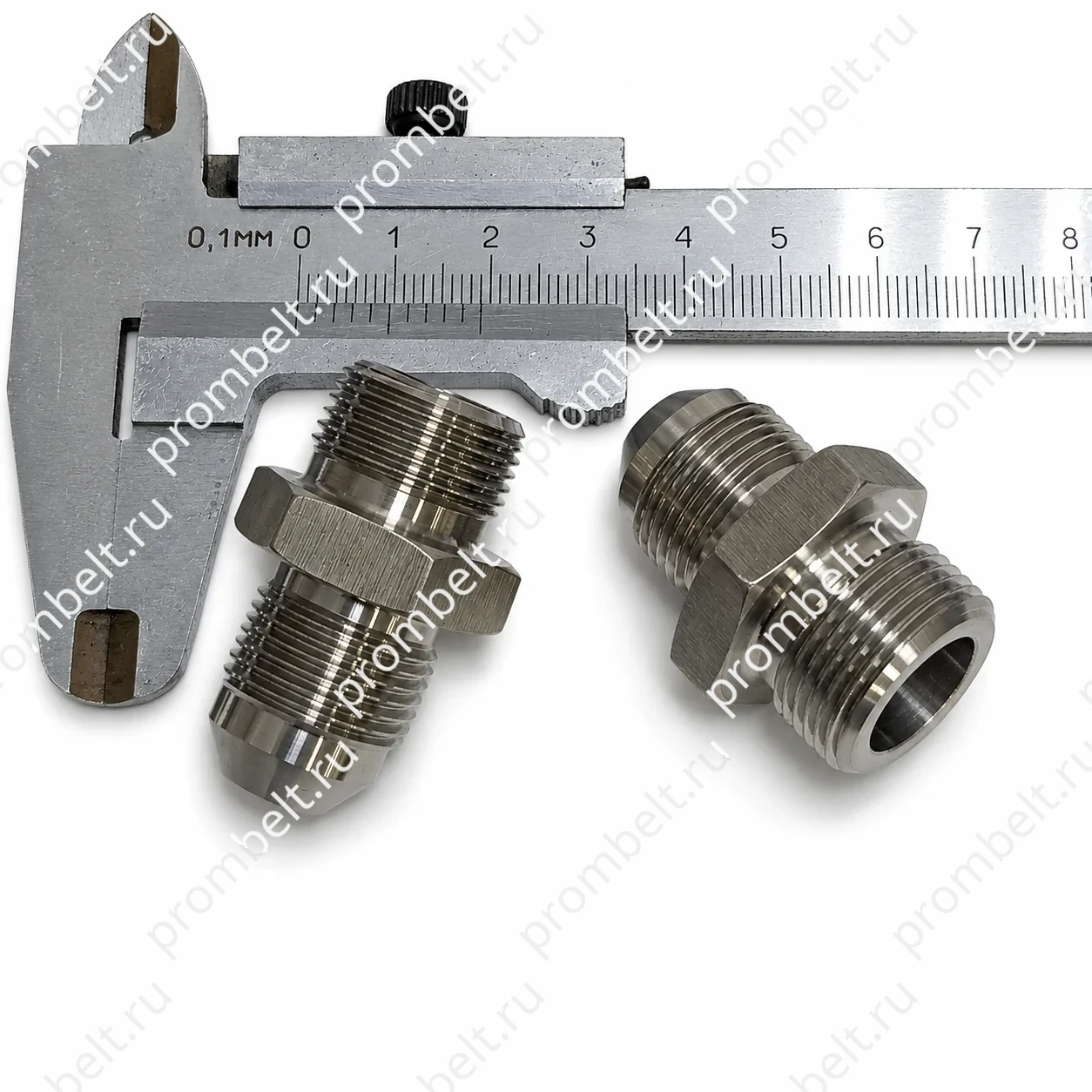

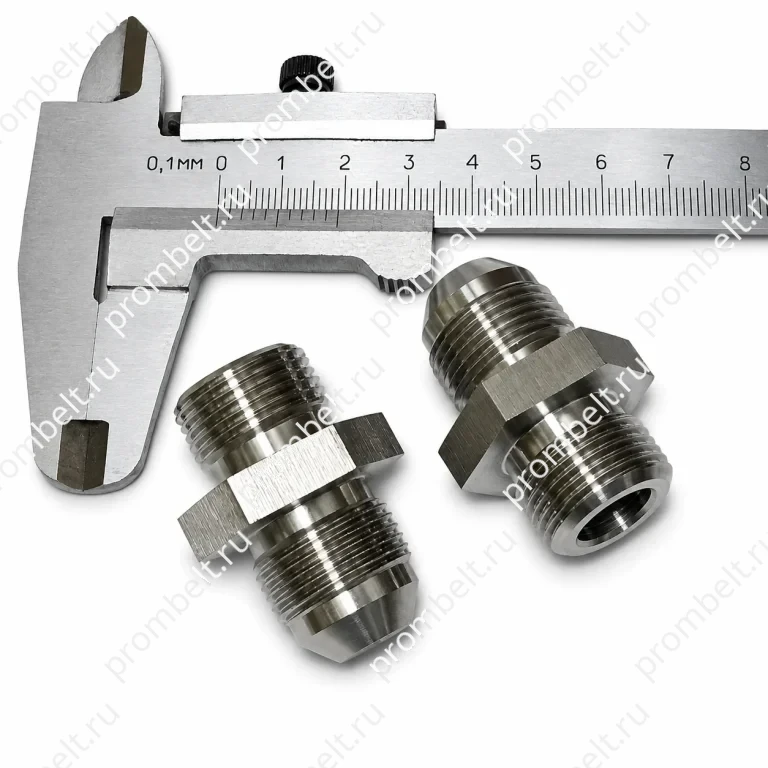

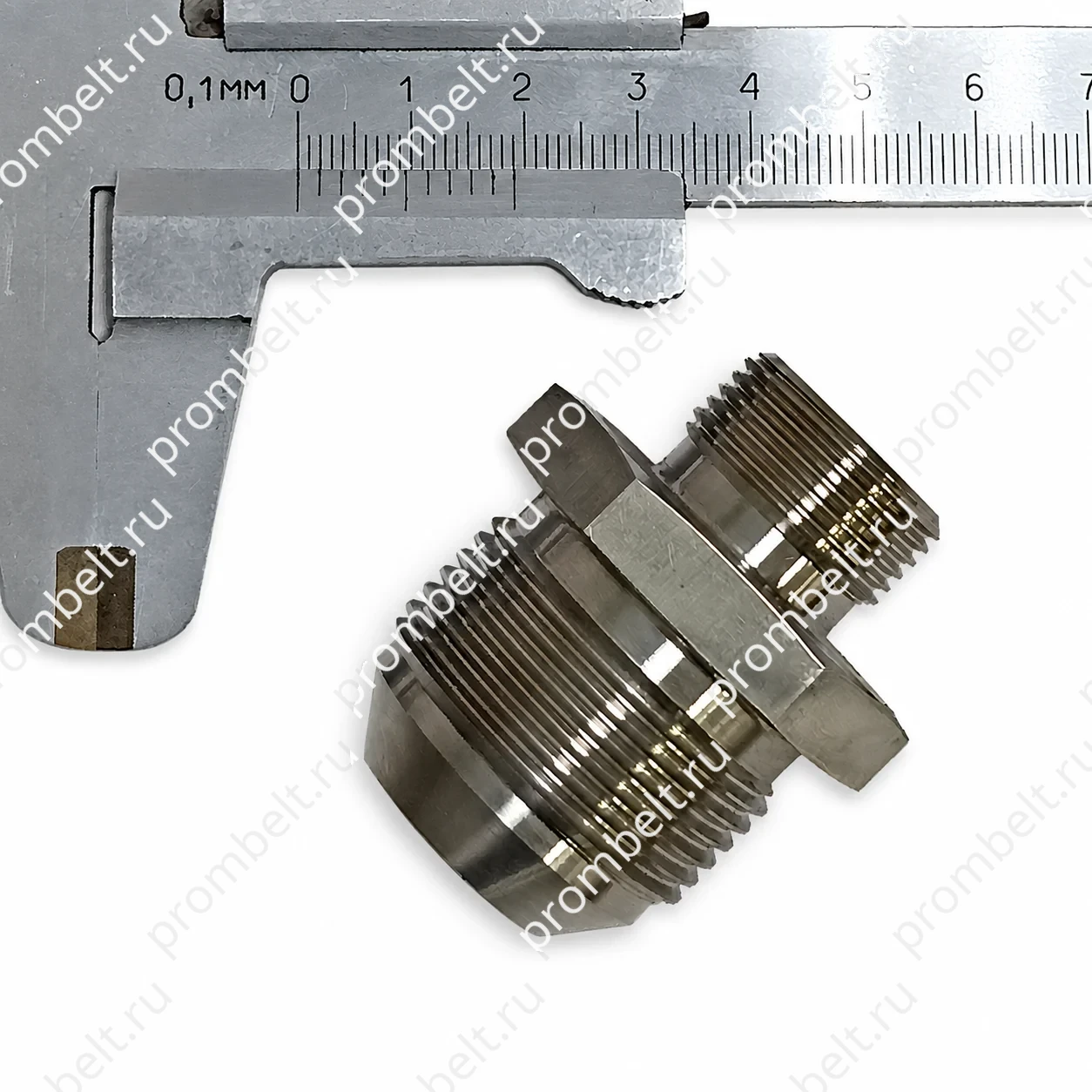

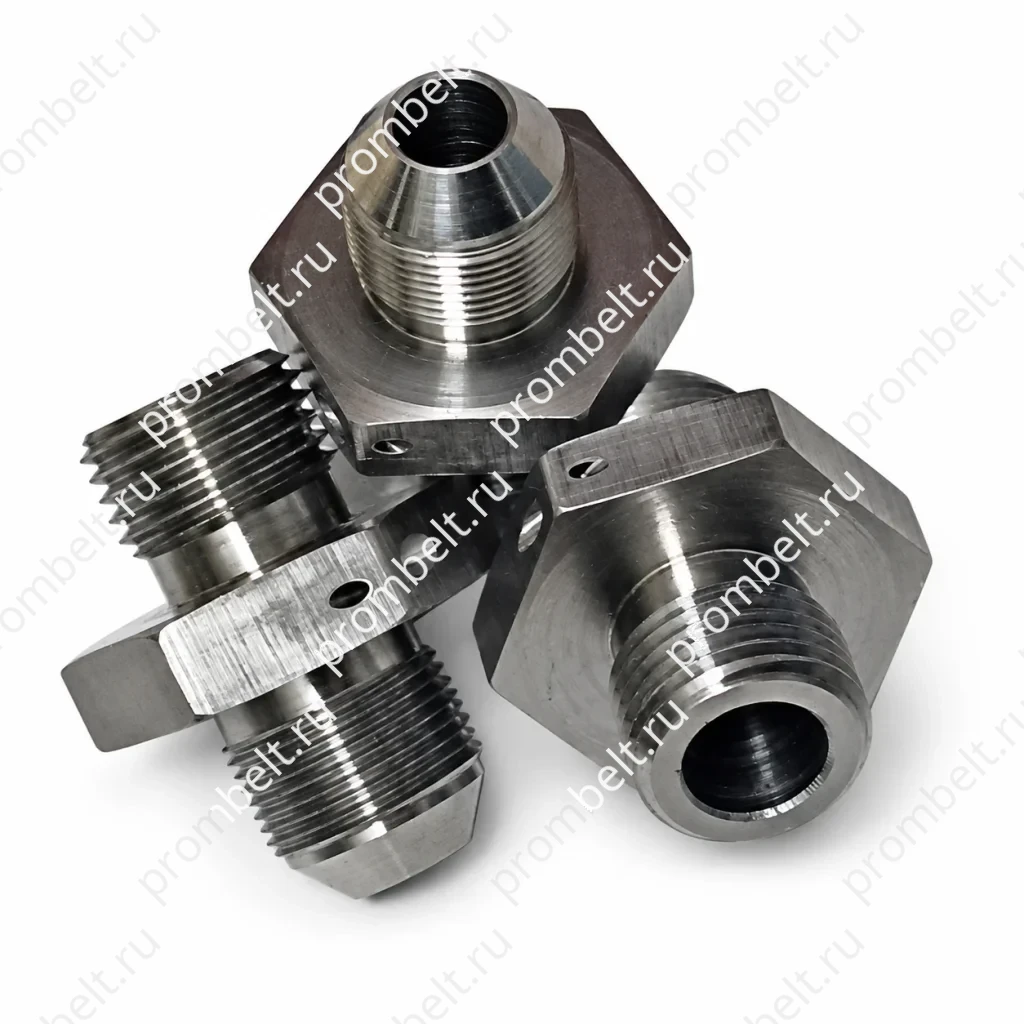

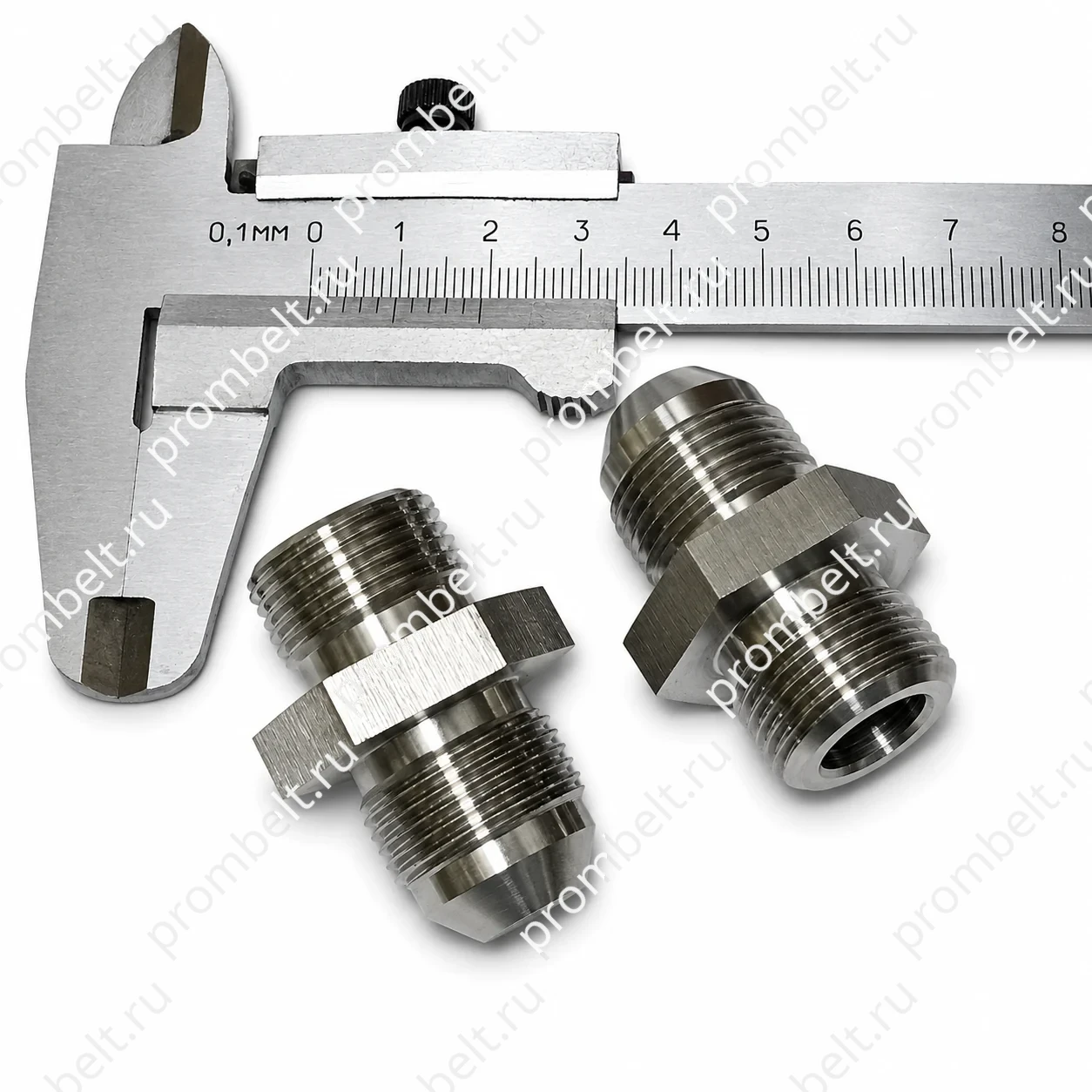

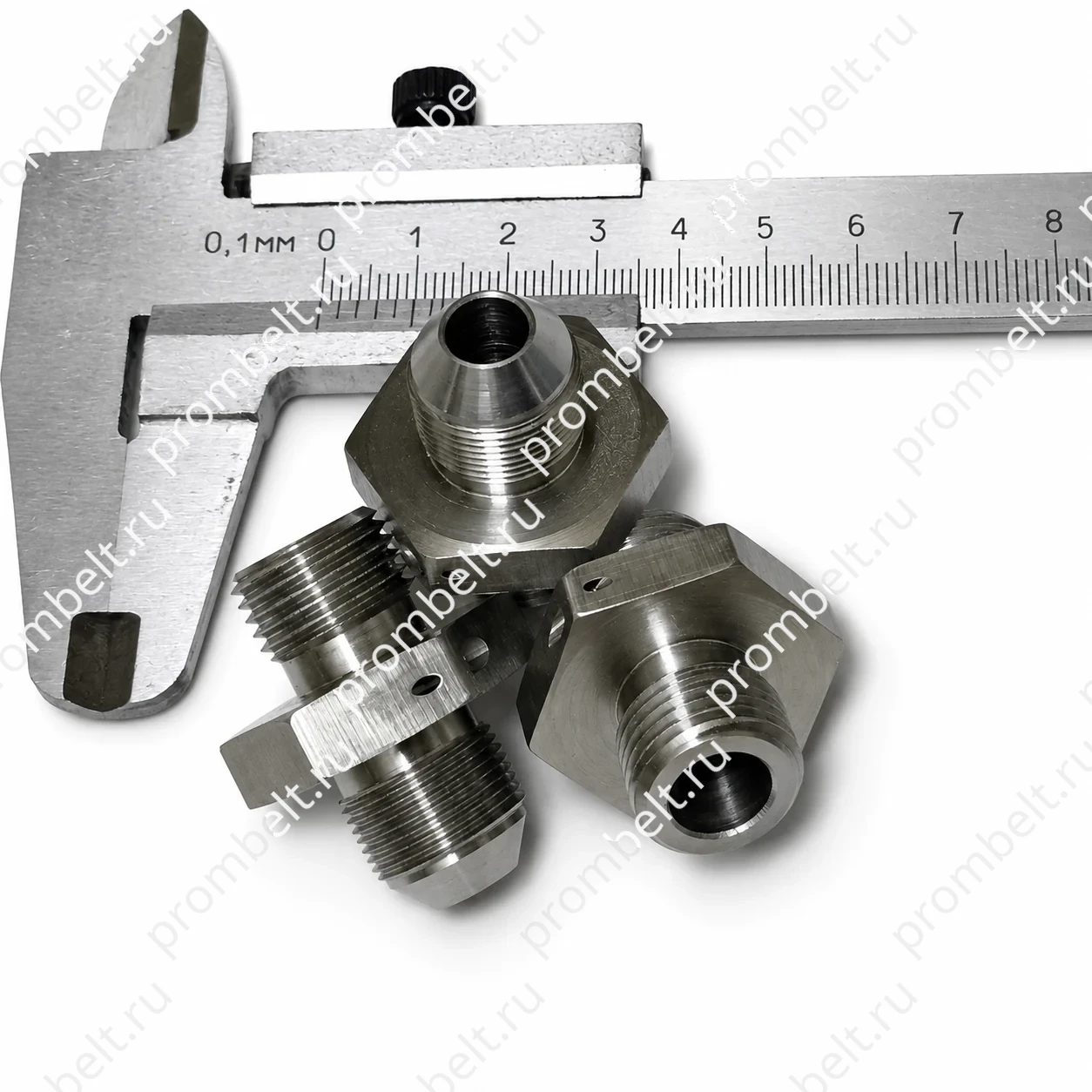

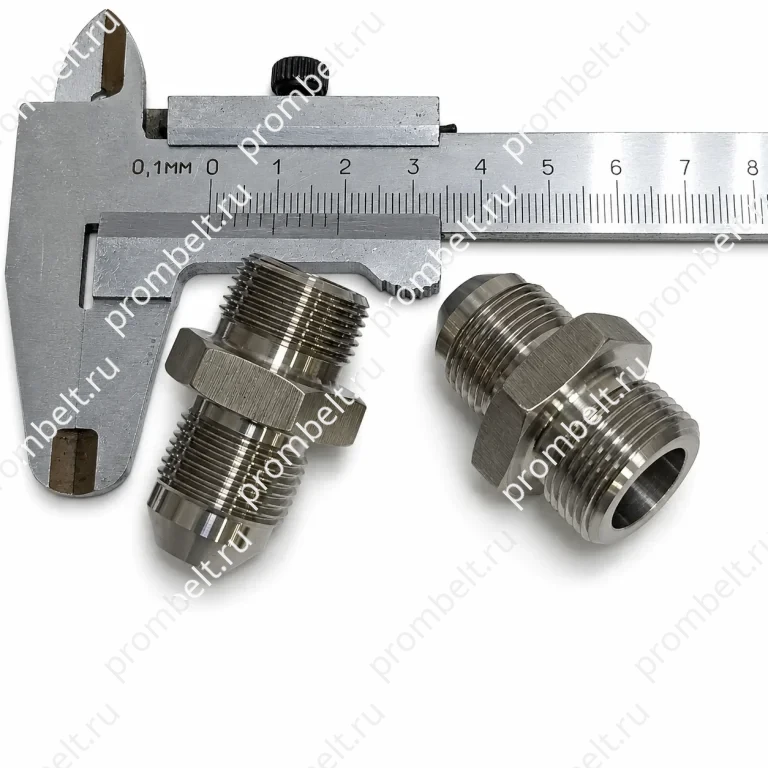

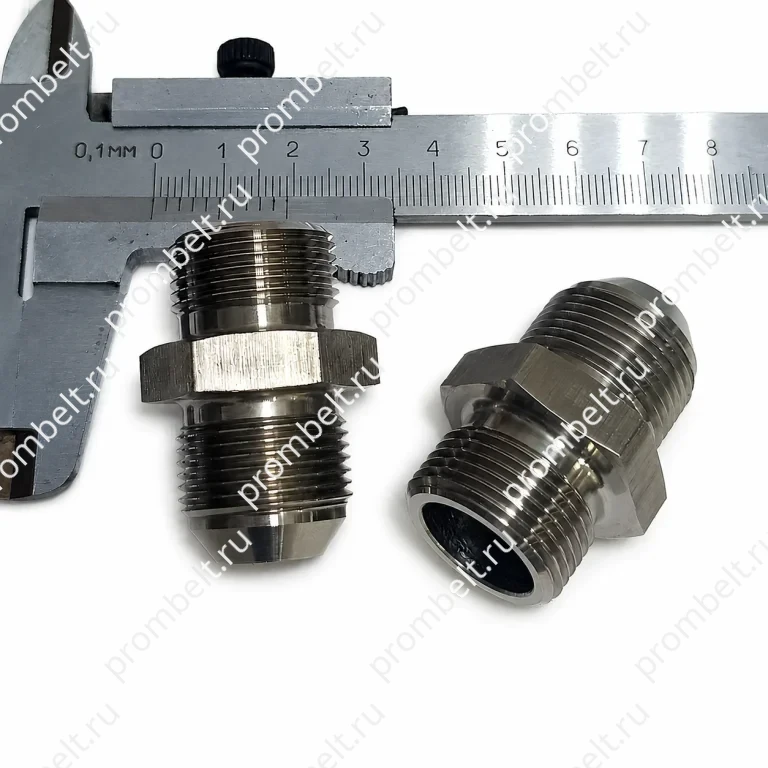

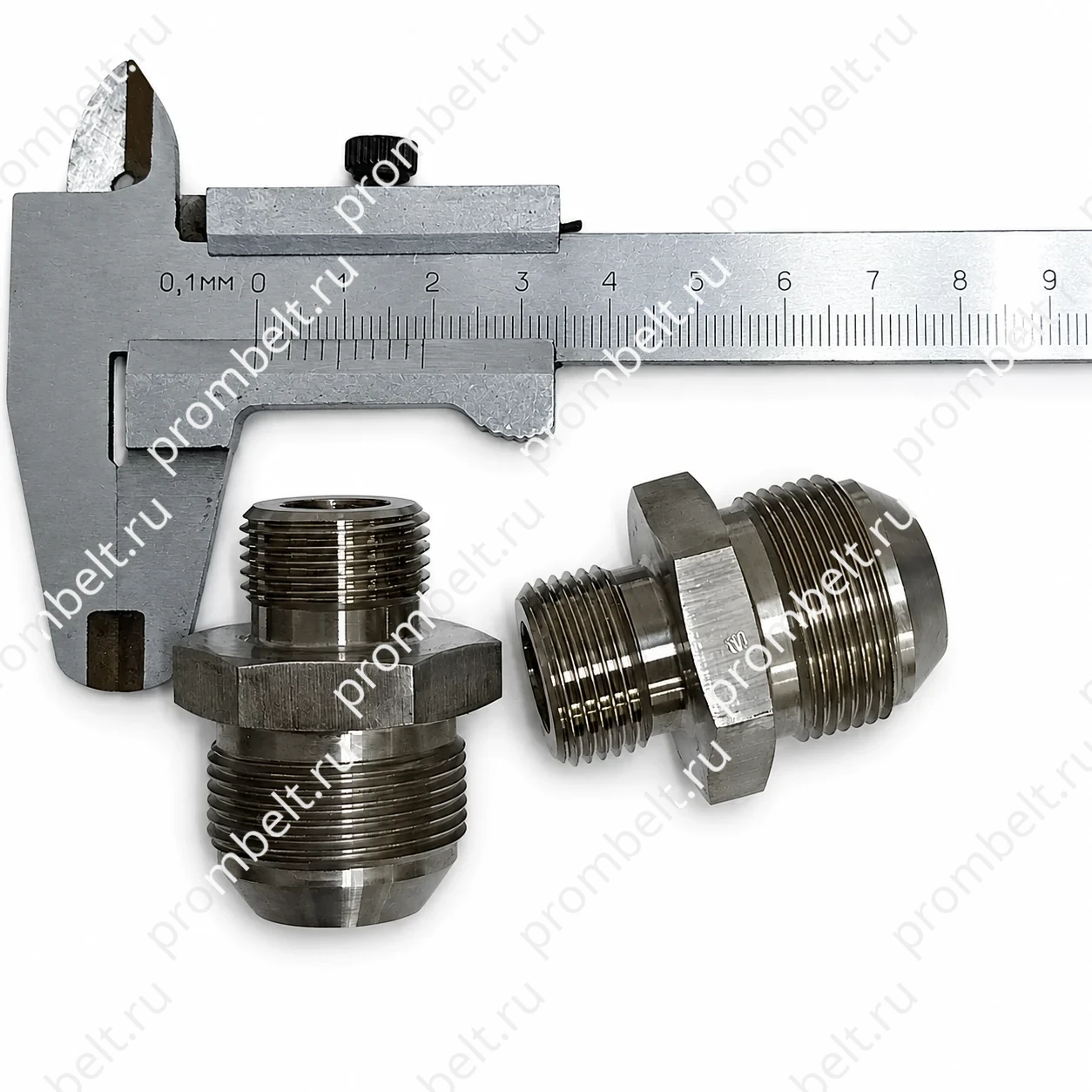

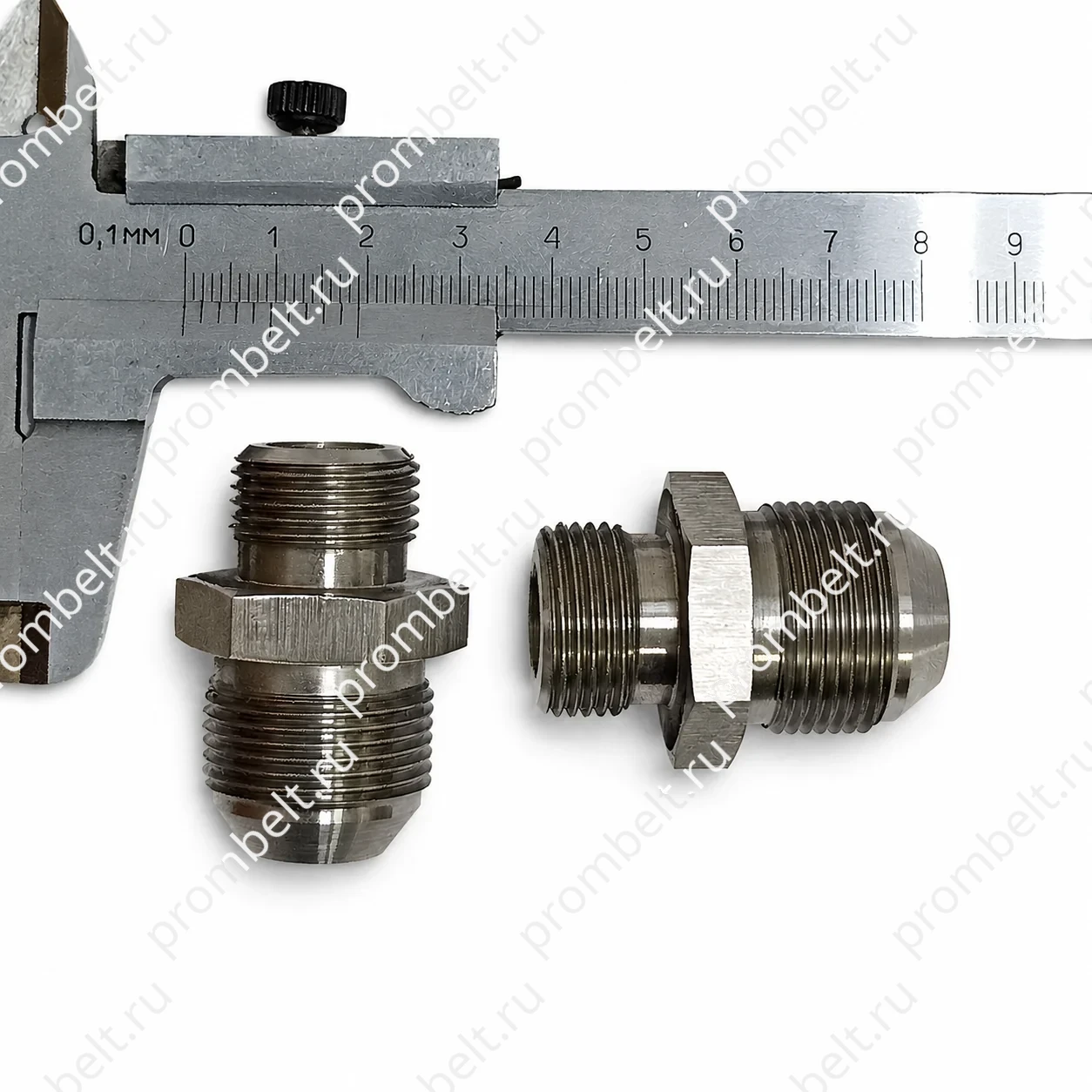

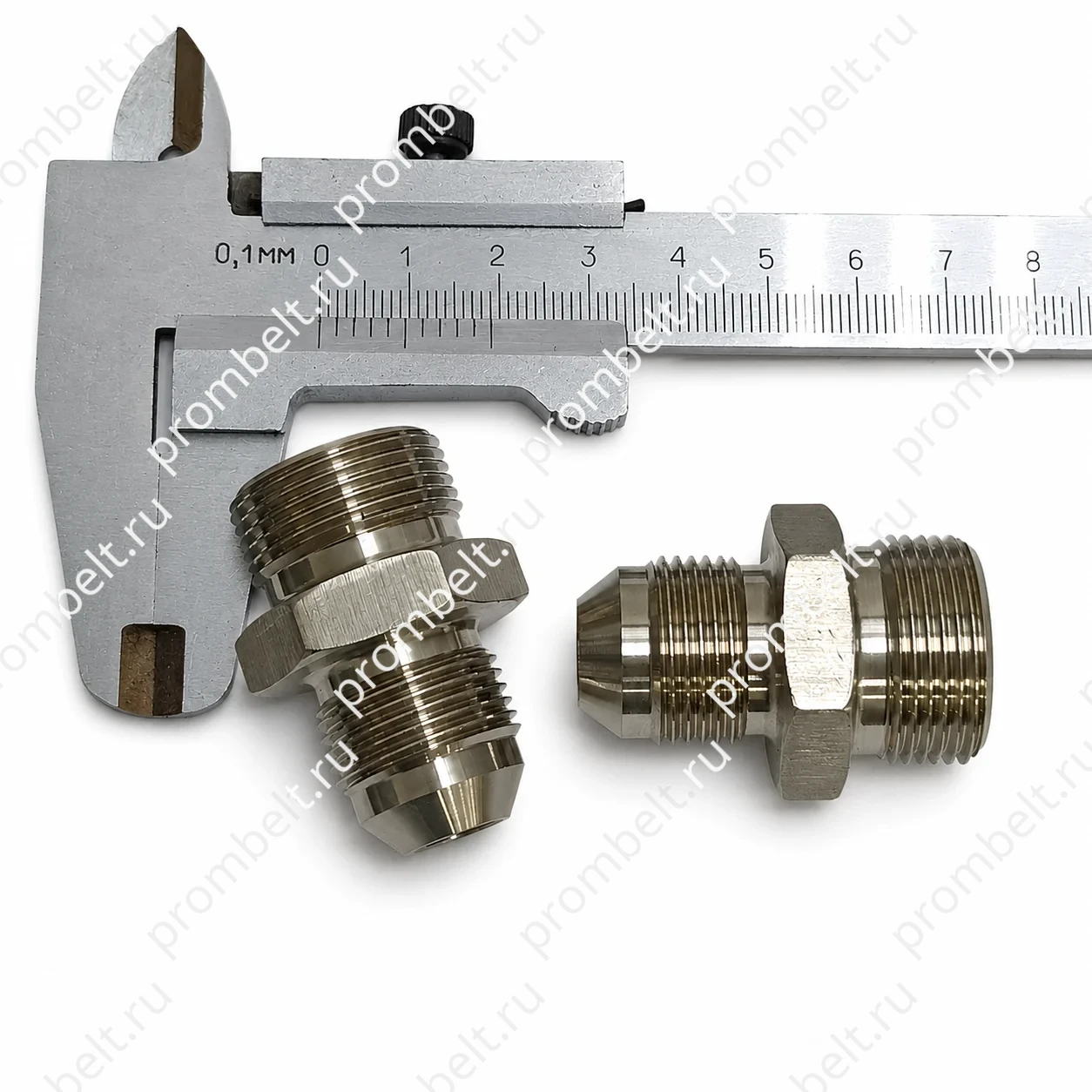

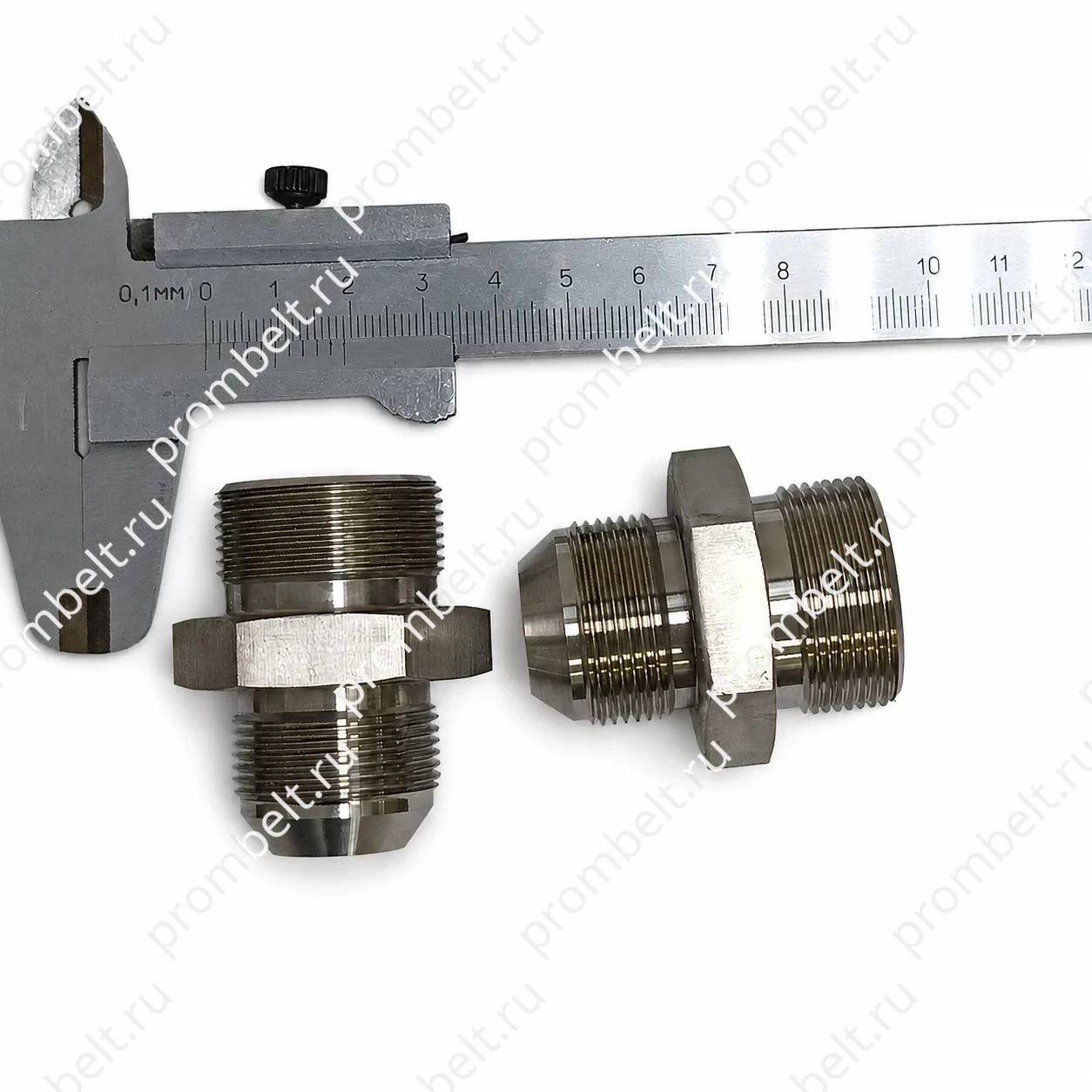

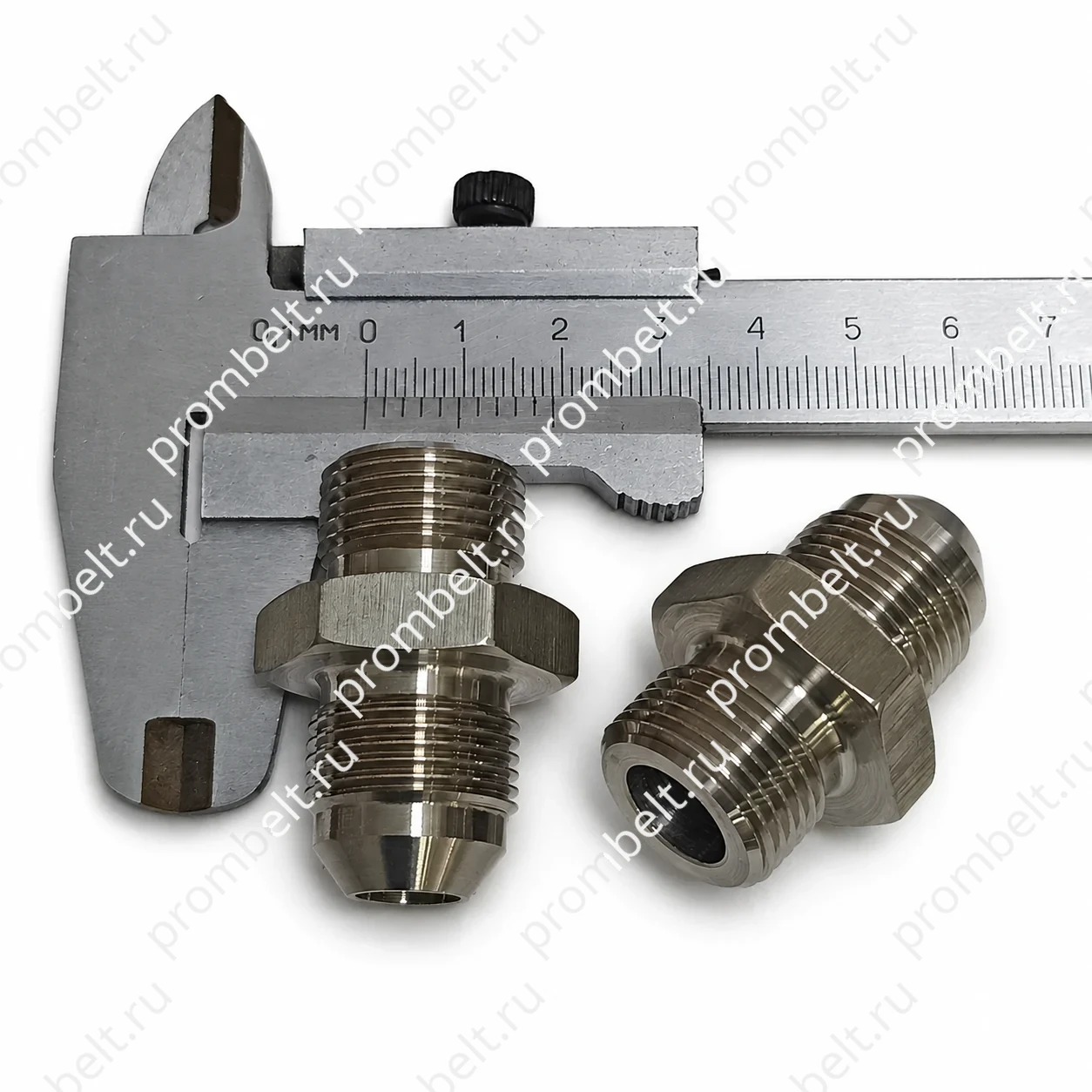

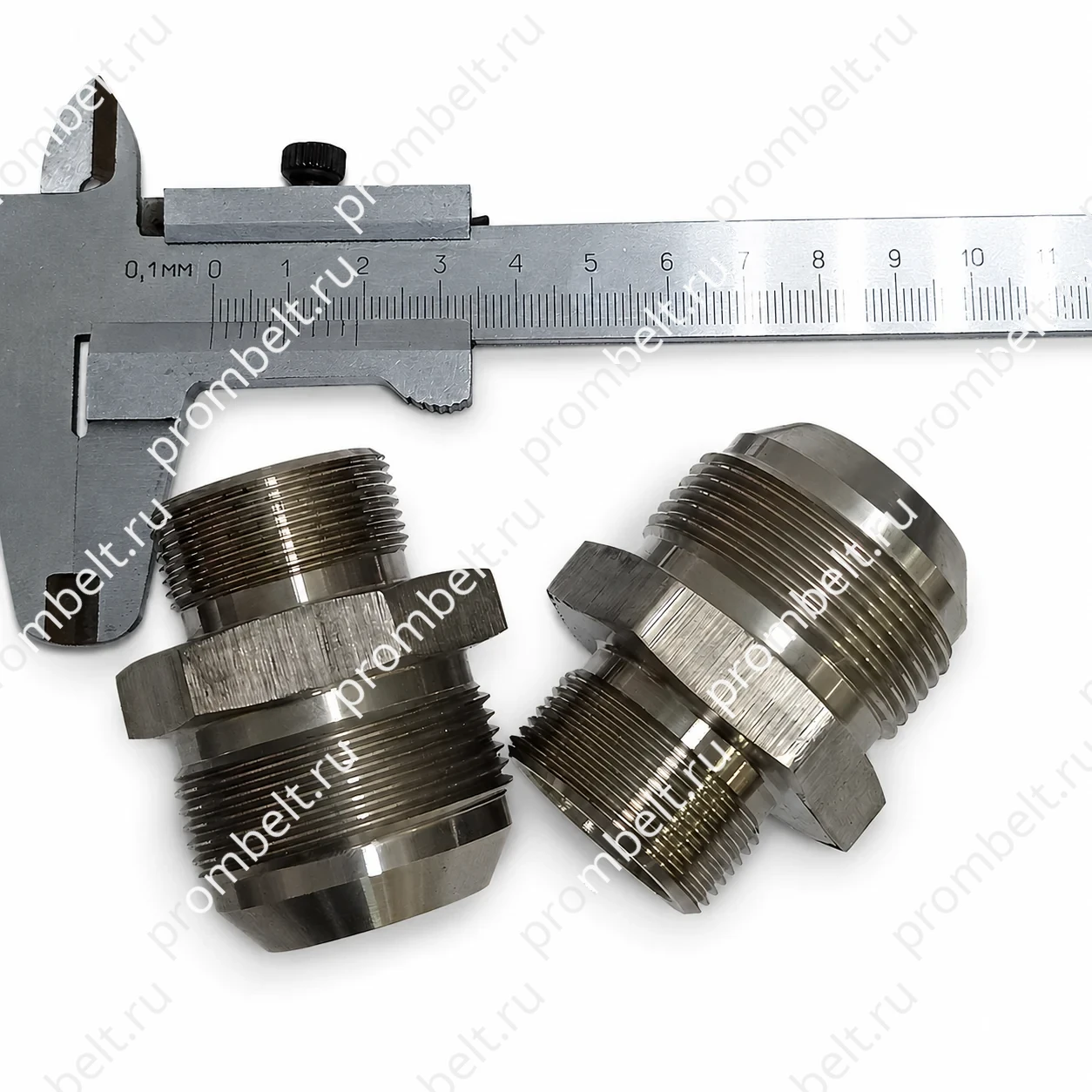

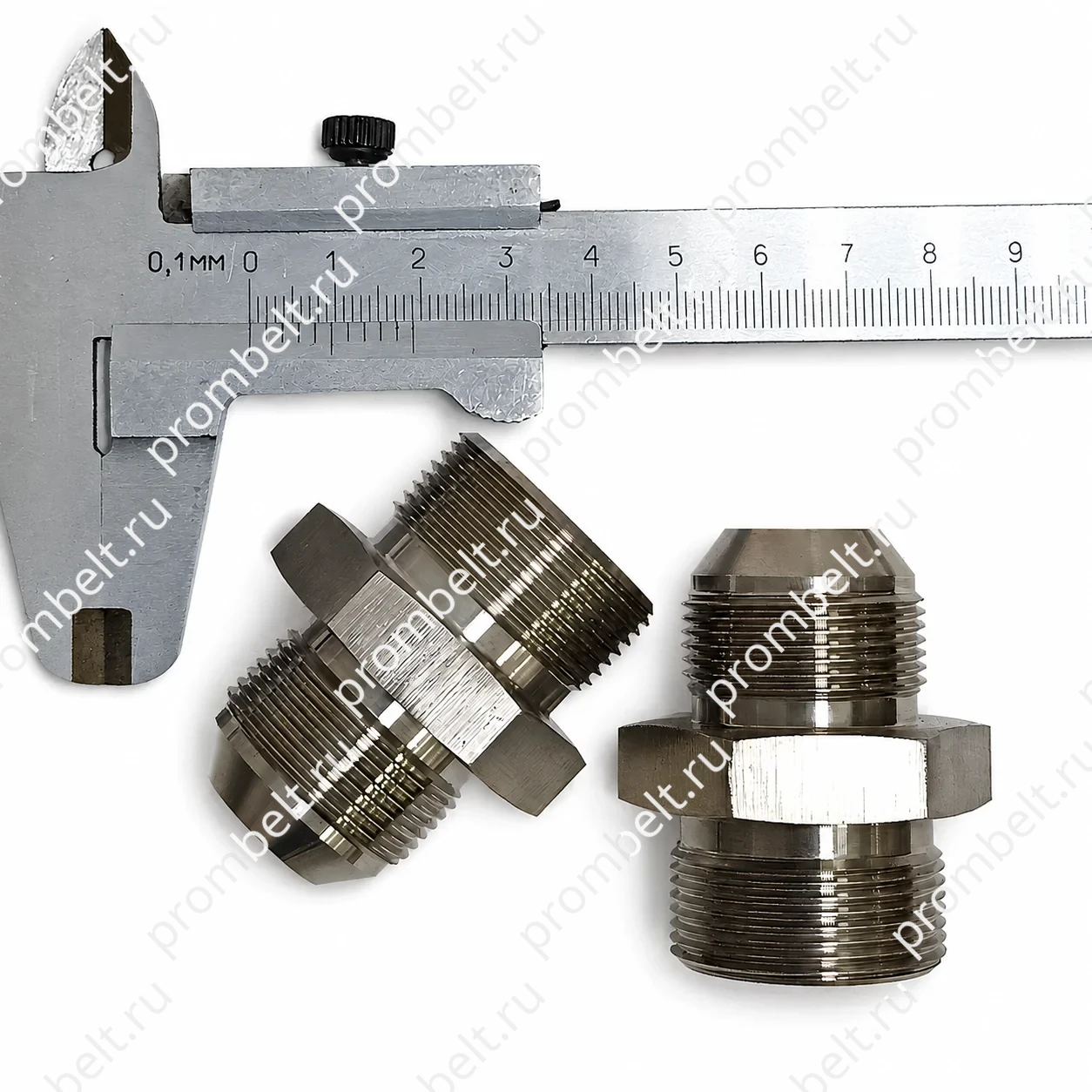

Переходник ввертной под резиновое уплотнение ГОСТ 20196-74
Изделие используется в соединениях трубопроводов по наружному конусу 74°. Для расчёта отправьте готовое обозначение из спецификации и количество.
- Размерный ряд
- Dн 6–36 мм
- Резьба
- М10 — М48×2
- Размер под ключ
- S 17–50 мм
- Материалы
- 5 вариантов по ГОСТ
Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.
Материалы по ГОСТ
- 31А алюминиевый сплав
- 22А сталь 45
- 13А сталь 12Х18Н9Т
- 11А сталь 13Х11Н2В2МФ
- 41А бронза
Переходник ввертной под резиновое уплотнение ГОСТ 20196-74: размеры и обозначения
Изделие используется в соединениях трубопроводов по наружному конусу 74°.
Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.
Технические требования
- Резьбовая часть переходников на длине l — по ГОСТ 13955—74.
- Допуски радиального биения поверхности В и торцового — поверхности Б относительно оси резьбы D₁ — 0,08 мм.
- Маркировать и клеймить — по ГОСТ 13977—74.
- Технические условия — по ГОСТ 13977—74.
Переходник ввертной под резиновое уплотнение ГОСТ 20196-74: конструкция и размеры
Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.
Что указать в заявке
- готовое обозначение изделия по ГОСТ из спецификации
- количество изделий
- при наличии — спецификацию или чертёж
Вместе с переходниками ввертными под резиновое уплотнение по ГОСТ 20196-74 часто покупают:
Соединения трубопроводов по наружному конусу 74°
ГОСТ 13956-74
Ниппель
ГОСТ 13959-74
Проходник прямой
ГОСТ 13961-74
Переходник прямой
ГОСТ 13962-74
Угольник проходной
ГОСТ 13964-74
Тройник проходной
ГОСТ 13965-74
Тройник переходный
ГОСТ 13966-74
Тройник фланцевый проходной
ГОСТ 13967-74
Крестовина проходная
ГОСТ 13968-74
Крестовина переходная
ГОСТ 13970-74
Угольник ввертной
ГОСТ 13973-74
Пробка
ГОСТ 13974-74
Заглушка гнезда под ввертную арматуру
ГОСТ 13976-74
Крышка
ГОСТ 20188-74
Проходник прямой герметизируемый
ГОСТ 20195-74
Проходник ввертной под резиновое уплотнение
ГОСТ 20196-74
Переходник ввертной под резиновое уплотнение
Схемы, обозначения и таблицы ГОСТ
Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.

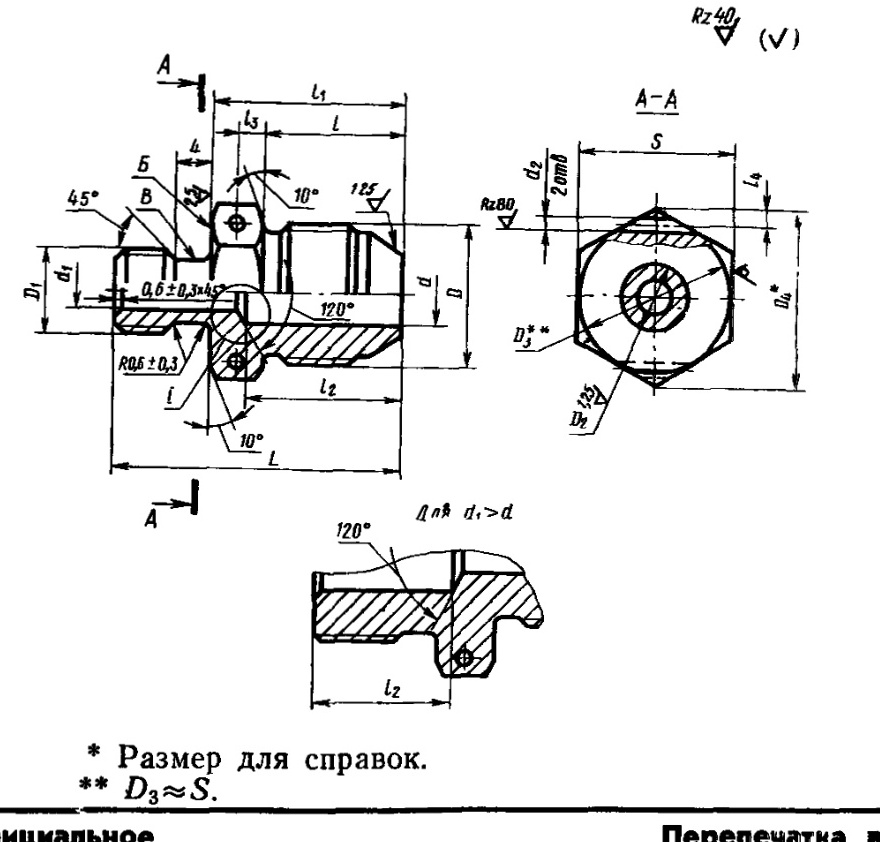

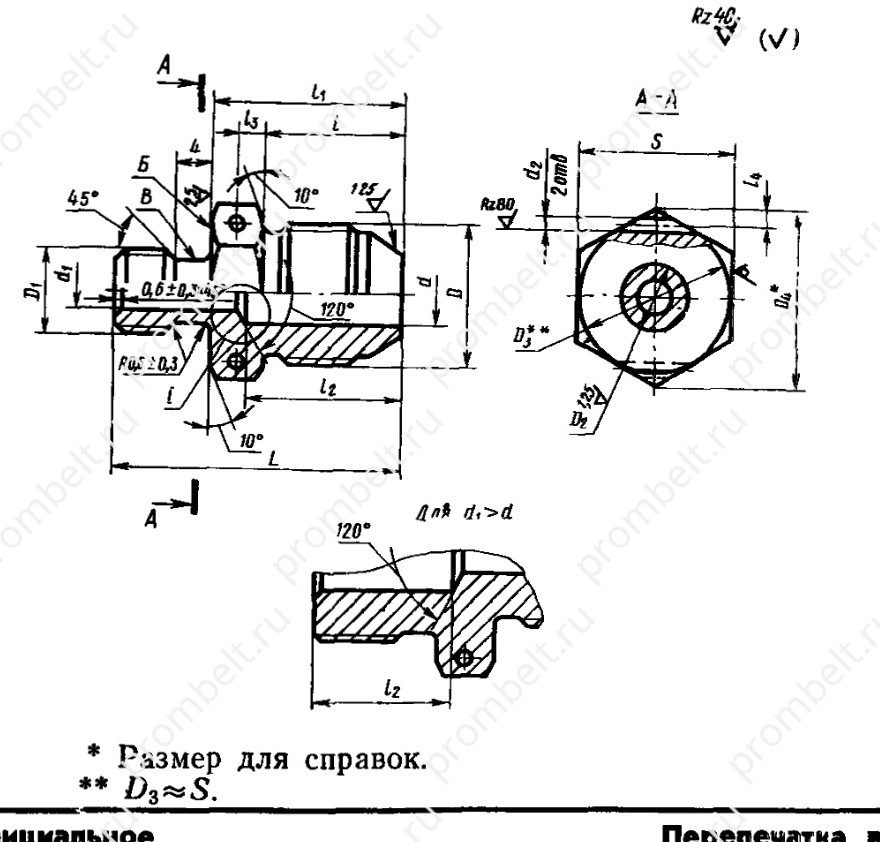

Конструкция и размеры
1. Конструкция и размеры ввертных переходников под резиновое уплотнение должны соответствовать указанным на чертеже и в таблице.
Примеры условных обозначений
- Пример условного обозначения ввертного переходника под резиновое уплотнение к трубопроводу Dн = 10 мм и диаметром d₁=3,7 мм из алюминиевого сплава:
Переходник ввертной 10—3,7—31А ГОСТ 20196—74 - То же, из стали марки 45:
Переходник ввертной 10—3,7—22А ГОСТ 20196—74 - То же, из стали марки 12Х18Н9Т:
Переходник ввертной 10—3,7—13А ГОСТ 20196—74 - То же, из стали марки 13Х11Н2В2МФ:
Переходник ввертной 10—3,7—11А ГОСТ 20196—74 - То же, из бронзы:
Переходник ввертной 10—3,7—41А ГОСТ 20196—74 - То же, для изделий общего применения:
Переходник ввертной 10—3,7—31 ГОСТ 20196—74 - То же, для изделий общего применения:
Переходник ввертной 10—3,7—22 ГОСТ 20196—74 - То же, для изделий общего применения:
Переходник ввертной 10—3,7—13 ГОСТ 20196—74 - То же, для изделий общего применения:
Переходник ввертной 10—3,7—11 ГОСТ 20196—74 - То же, для изделий общего применения:
Переходник ввертной 10—3,7—41 ГОСТ 20196—74
ГОСТ 20196-74
| Размеры в мм | Масса 100 шт., кг | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Наружный диаметр труб Dн | Применяемость | d | D | l | d₁ | d₂ | D₁ | D₂ | D₄ | S | l₁ | l₂ | l₃ | l₄ | L | Алюминиевый сплав | Сталь | Бронза | |
| Пред. откл. ±0,3 | Пред. откл. +0,12 −0,06 | Пред. откл. по h11 | Пред. откл. +1,0 −0,5 | Номин. | Пред. откл. | Пред. откл. ±0,2 | |||||||||||||
| 6 | 3,7 | M12×1 | 15 | 5,5 | M12×1,5 | 9,6 | 19,6 | 17 | 21 | 14 | 3,0 | ±0,2 | 2,0 | 33 | 0,95 | 2,66 | 2,54 | ||
| 7,5 | M14×1,5 | 11,6 | 21,9 | 19 | 1,12 | 3,14 | 3,00 | ||||||||||||
| 9,5 | M16×1,5 | 13,6 | 25,4 | 22 | 22 | 3,5 | ±0,25 | 35 | 1,29 | 3,61 | 3,46 | ||||||||
| 8 | 5,5 | M14×1 | 3,7 | M10 | 7,6 | 19,6 | 17 | 21 | 17 | 3,0 | ±0,2 | 32 | 0,56 | 1,56 | 1,50 | ||||
| 7,5 | M14×1,5 | 11,6 | 21,9 | 19 | 14 | 33 | 1,24 | 3,47 | 3,32 | ||||||||||
| 9,5 | M16×1,5 | 13,6 | 25,4 | 22 | 22 | 15 | 35 | 1,72 | 4,82 | 4,62 | |||||||||
| 11,5 | M20×1,5 | 17,6 | 31,2 | 27 | 16 | 3,5 | ±0,25 | 36 | 1,64 | 4,59 | 4,39 | ||||||||
| 13,5 | M22×1,5 | 19,6 | 1,96 | 5,48 | 5,25 | ||||||||||||||
| 10 | 7,5 | M16×1 | 16 | 3,7 | M10 | 7,6 | 19,6 | 17 | 18 | 3,0 | ±0,2 | 33 | 1,07 | 3,00 | 2,87 | ||||
| 5,5 | M12×1,5 | 9,6 | 34 | 1,13 | 3,17 | 3,02 | |||||||||||||
| 9,5 | M16×1,5 | 13,6 | 31,2 | 27 | 23 | 15 | 3,5 | ±0,25 | 36 | 1,57 | 4,39 | 4,21 | |||||||
| 11,5 | M20×1,5 | 17,6 | 16 | 37 | 1,88 | 5,26 | 5,03 | ||||||||||||
| 13,5 | M22×1,5 | 19,6 | 2,12 | 5,93 | 5,68 | ||||||||||||||
| 12 | 9,5 | M20×1,5 | 20 | 5,5 | 1,5 | M12×1,5 | 9,6 | 25,4 | 22 | 26 | 22 | 3,0 | ±0,2 | 38 | 3,16 | 8,85 | 8,47 | ||
| 7,5 | M14×1,5 | 11,6 | 3,20 | 8,96 | 8,57 | ||||||||||||||
| 11,5 | M20×1,5 | 17,6 | 31,2 | 27 | 27 | 16 | 3,5 | ±0,25 | 41 | 2,79 | 7,81 | 7,47 | |||||||
| 13,5 | M22×1,5 | 19,6 | 2,63 | 7,37 | 7,04 | ||||||||||||||
| 15,5 | M24×1,5 | 21,6 | 34,6 | 30 | 18 | 43 | 2,62 | 7,34 | 7,02 | ||||||||||
| 14 | 11,5 | M22×1,5 | 7,5 | M14×1,5 | 11,6 | 27,7 | 24 | 26 | 22 | 3,0 | ±0,2 | 38 | 2,15 | 6,02 | 5,75 | ||||
| 9,5 | M16×1,5 | 13,6 | 27 | 40 | 2,33 | 6,52 | 6,24 | ||||||||||||
| 13,5 | M22×1,5 | 19,6 | 31,2 | 27 | 16 | 3,5 | ±0,25 | 41 | 2,97 | 8,31 | 7,96 | ||||||||
| 15,5 | M24×1,5 | 21,6 | 34,6 | 30 | 18 | 43 | 3,05 | 8,54 | 8,17 | ||||||||||
| 16 | 13,5 | M24×1,5 | 7,5 | M14×1,5 | 11,6 | 31,2 | 27 | 23 | 3,0 | ±0,2 | 39 | 2,47 | 6,92 | 6,62 | |||||
| 9,5 | M16×1,5 | 13,6 | 28 | 3,5 | ±0,25 | 41 | 2,71 | 7,59 | 7,26 | ||||||||||
| 11,5 | M20×1,5 | 17,6 | 42 | 2,95 | 8,26 | 8,02 | |||||||||||||
| 15,5 | M24×1,5 | 21,6 | 34,6 | 30 | 18 | 44 | 3,38 | 9,47 | 9,06 | ||||||||||
| 18 | 15,5 | M27×1,5 | 21 | 9,5 | M16×1,5 | 13,6 | 23 | 41 | |||||||||||
| 11,5 | M20×1,5 | 17,6 | 42 | 3,65 | 10,20 | 9,78 | |||||||||||||
| 13,5 | M22×1,5 | 19,6 | 3,70 | 10,35 | 9,80 | ||||||||||||||
| 17,0 | M27×1,5 | 24,6 | 36,9 | 32 | 29 | 18 | 4,0 | 45 | 4,84 | 13,50 | 12,95 | ||||||||
| 19,0 | M30×1,5 | 27,6 | 41,6 | 36 | 30 | 19 | 4,5 | 47 | 5,87 | 16,45 | 15,75 | ||||||||
| 22,0 | 5,02 | 14,05 | 13,45 | ||||||||||||||||
| 22 | 19,0 | M33×2 | 26 | 13,5 | 1,5 | M22×1,5 | 19,6 | 41,6 | 36 | 33 | 28 | 3,5 | ±0,25 | 2,0 | 47 | 5,68 | 15,87 | — | |
| 15,5 | M24×1,5 | 21,6 | 49 | 5,88 | 16,43 | ||||||||||||||
| 17,0 | M27×1,5 | 24,6 | 34 | 4,0 | 50 | 6,45 | 18,00 | ||||||||||||
| 22,0 | M30×1,5 | 27,6 | 35 | 19 | 4,5 | 52 | 6,73 | 18,85 | |||||||||||
| 25,0 | M33×1,5 | 30,6 | 47,3 | 41 | 20 | 53 | 7,63 | 21,30 | |||||||||||
| 28 | 25,0 | M39×2 | 27 | 19,0 | M30×1,5 | 27,6 | 36 | 9,61 | 27,90 | ||||||||||
| 22,0 | 9,21 | 25,80 | |||||||||||||||||
| 27,0 | M36×1,5 | 33,6 | 21 | 55 | 9,44 | 26,40 | |||||||||||||
| 28,0 | 2,0 | M39×1,5 | 36,6 | 53,1 | 46 | 22 | 2,5 | 56 | 10,50 | 29,40 | |||||||||
| 30,0 | M42×1,5 | 39,6 | 57,7 | 50 | 10,90 | 32,50 | |||||||||||||
| 32,0 | 11,30 | 31,70 | |||||||||||||||||
| 36 | 32,0 | M48×2 | 29 | 25,0 | M33×1,5 | 30,6 | 38 | 31 | 13,40 | 36,50 | |||||||||
Материалы
- 31А — Алюминиевый сплав; для изделий общего применения — 31
- 22А — Сталь марки 45; для изделий общего применения — 22
- 13А — Сталь марки 12Х18Н9Т; для изделий общего применения — 13
- 11А — Сталь марки 13Х11Н2В2МФ; для изделий общего применения — 11
- 41А — Бронза; для изделий общего применения — 41
