Соединения трубопроводов по наружному конусу 74°

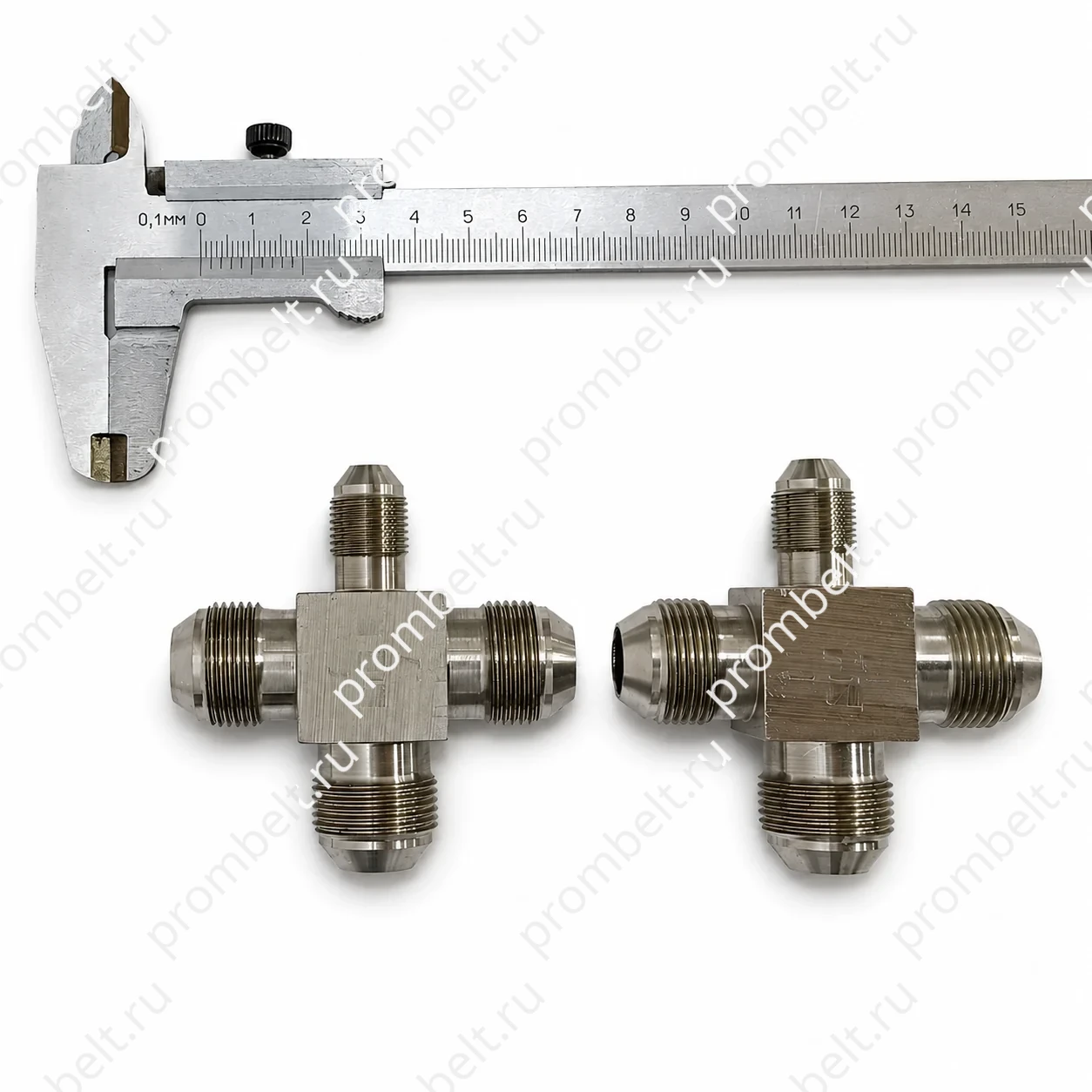

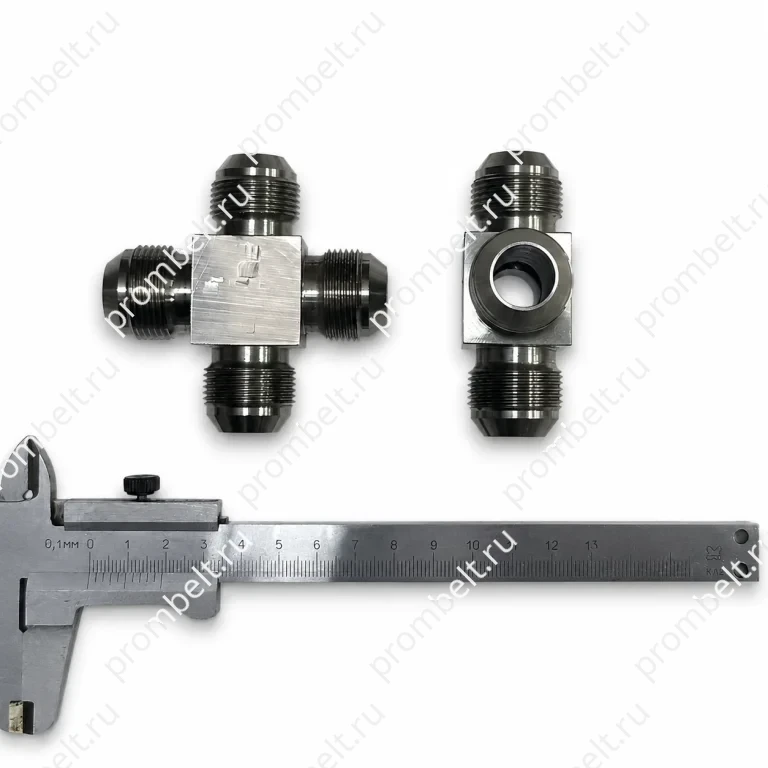

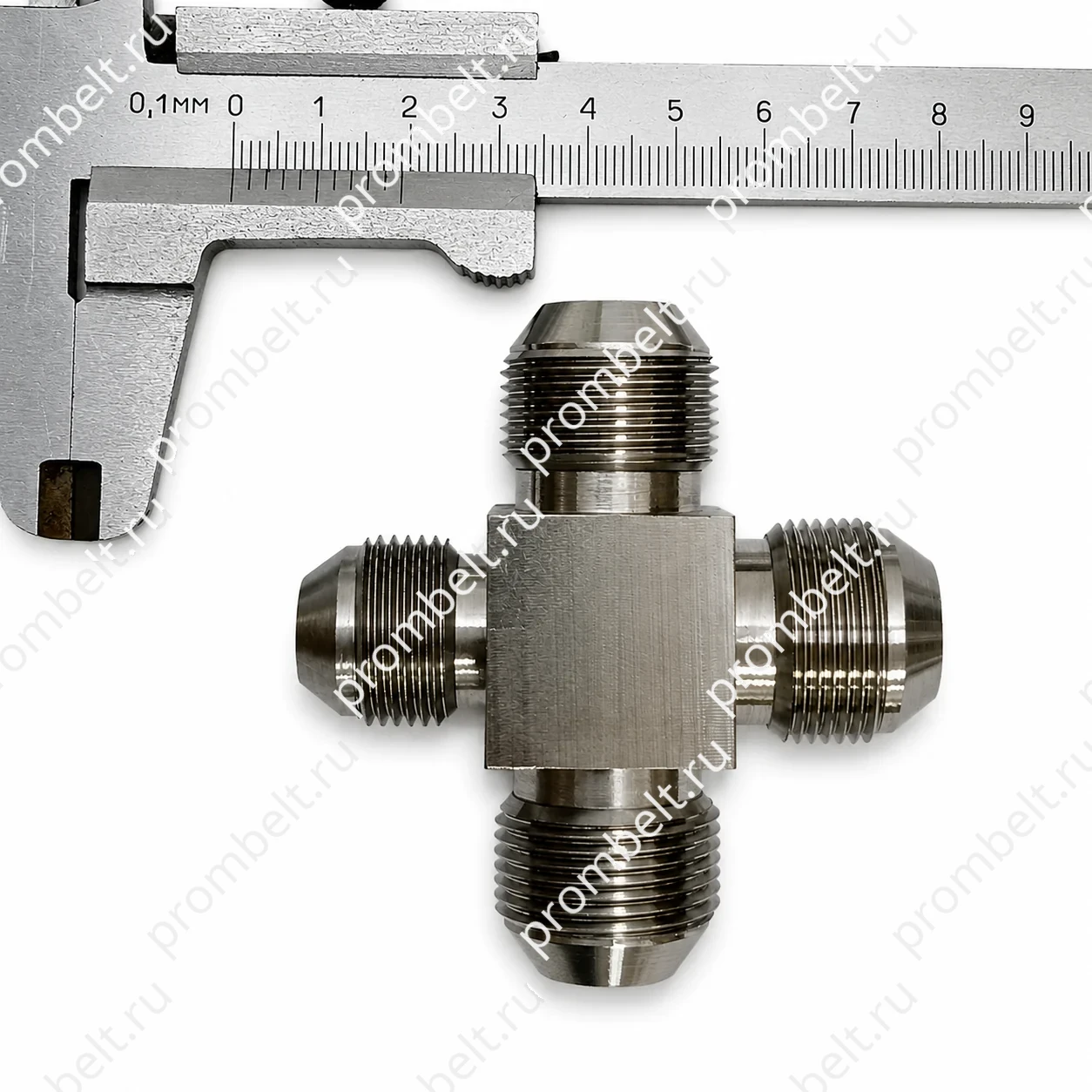

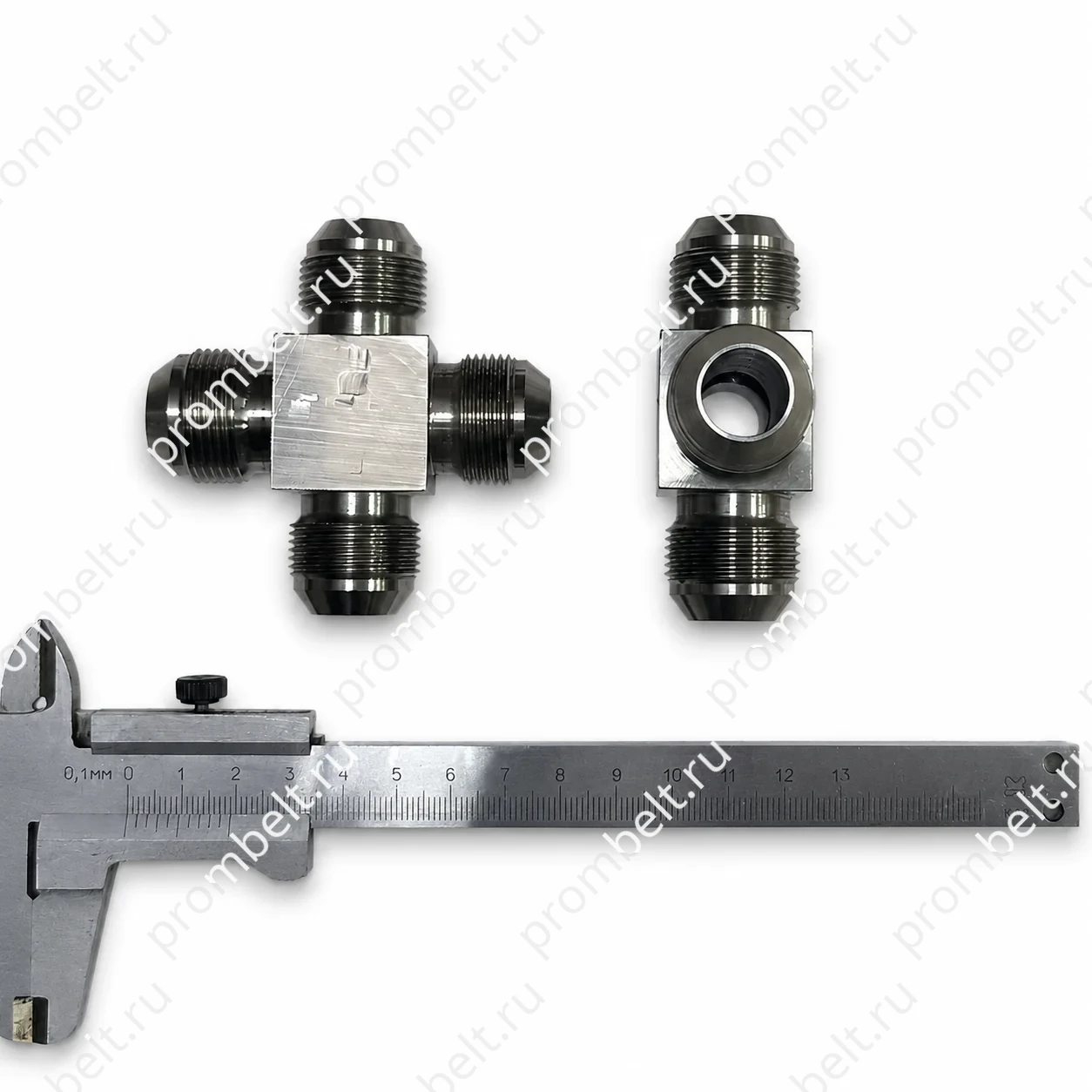

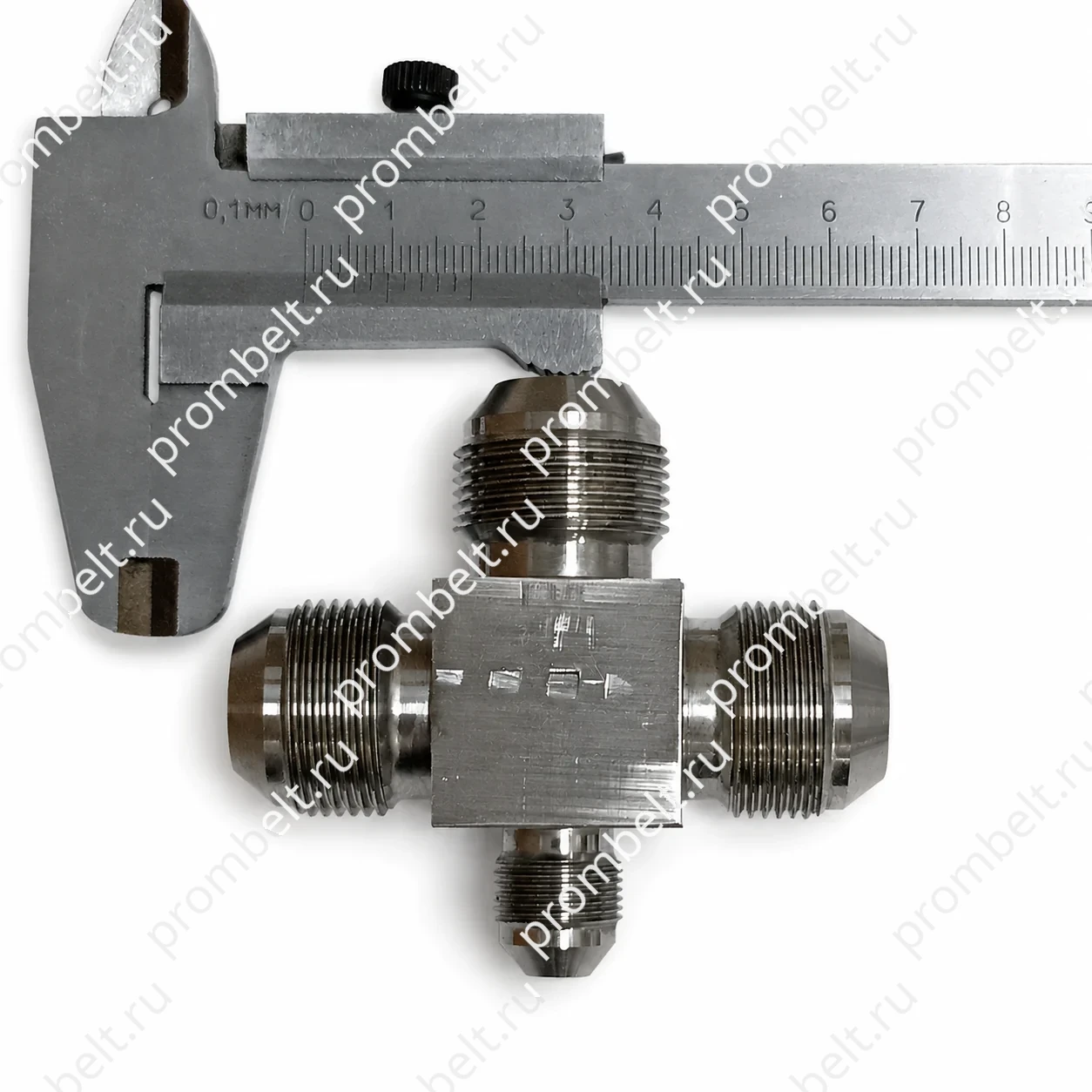

Крестовина переходная ГОСТ 13968-74

Изделие используется в соединениях трубопроводов по наружному конусу 74°. Изготавливается в трёх исполнениях; каждому соответствуют собственные схема и таблица размеров. Для расчёта отправьте готовое обозначение из спецификации и количество.

Исполнения
1–3
Размерный ряд
Dн 3–38 мм
Резьба
М8×1 — М48×2
Размер под ключ
S 7–46 мм

Диапазоны размеров и резьб зависят от исполнения; проверяйте данные по таблице того же исполнения.

Материалы по ГОСТ

  • 31А алюминиевый сплав
  • 22А сталь 45
  • 13А сталь 12Х18Н9Т
  • 11А сталь 13Х11Н2В2МФ
  • 41А бронза
Для расчёта
Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ
Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.
Выбрать исполнение

Крестовина переходная ГОСТ 13968-74: размеры и обозначения

Изделие используется в соединениях трубопроводов по наружному конусу 74°. Изготавливается в трёх исполнениях; каждому соответствуют собственные схема и таблица размеров.

Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

Технические требования

  1. Конструкция и размеры переходных крестовин исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.
  2. Конструкция и размеры переходных крестовин исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.
  3. Переходные крестовины исполнения 3 должны соответствовать указанным на черт. 3 и в табл. 3.
  4. Резьбовая часть крестовин — по ГОСТ 13955—74.
  5. Маркировать и клеймить — по ГОСТ 13977—74.
  6. Технические условия — по ГОСТ 13977—74.

Исполнения по ГОСТ 13968-74

Если требуется проверить готовое обозначение из спецификации, сопоставьте номер исполнения со схемой и таблицей того же номера.

Схема по ГОСТ 13968-74, исполнение 1 1

Исполнение 1

Конструкция и размеры исполнения 1

Схема 1 · Таблица 1 Схема по ГОСТ 13968-74, исполнение 2 2

Исполнение 2

Конструкция и размеры исполнения 2

Схема 2 · Таблица 2 Схема по ГОСТ 13968-74, исполнение 3 3

Исполнение 3

Конструкция и размеры исполнения 3

Схема 3 · Таблица 3

Что указать в заявке

  • готовое обозначение изделия по ГОСТ из спецификации
  • количество изделий
  • при наличии — спецификацию или чертёж

Вместе с крестовинами переходными по ГОСТ 13968-74 часто покупают:

Соединения трубопроводов по наружному конусу 74°

Схемы, обозначения и таблицы ГОСТ

Каждое исполнение показано вместе со своей схемой, примерами условного обозначения и таблицей размеров.

Исполнение 1

2. Конструкция и размеры переходных крестовин исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.

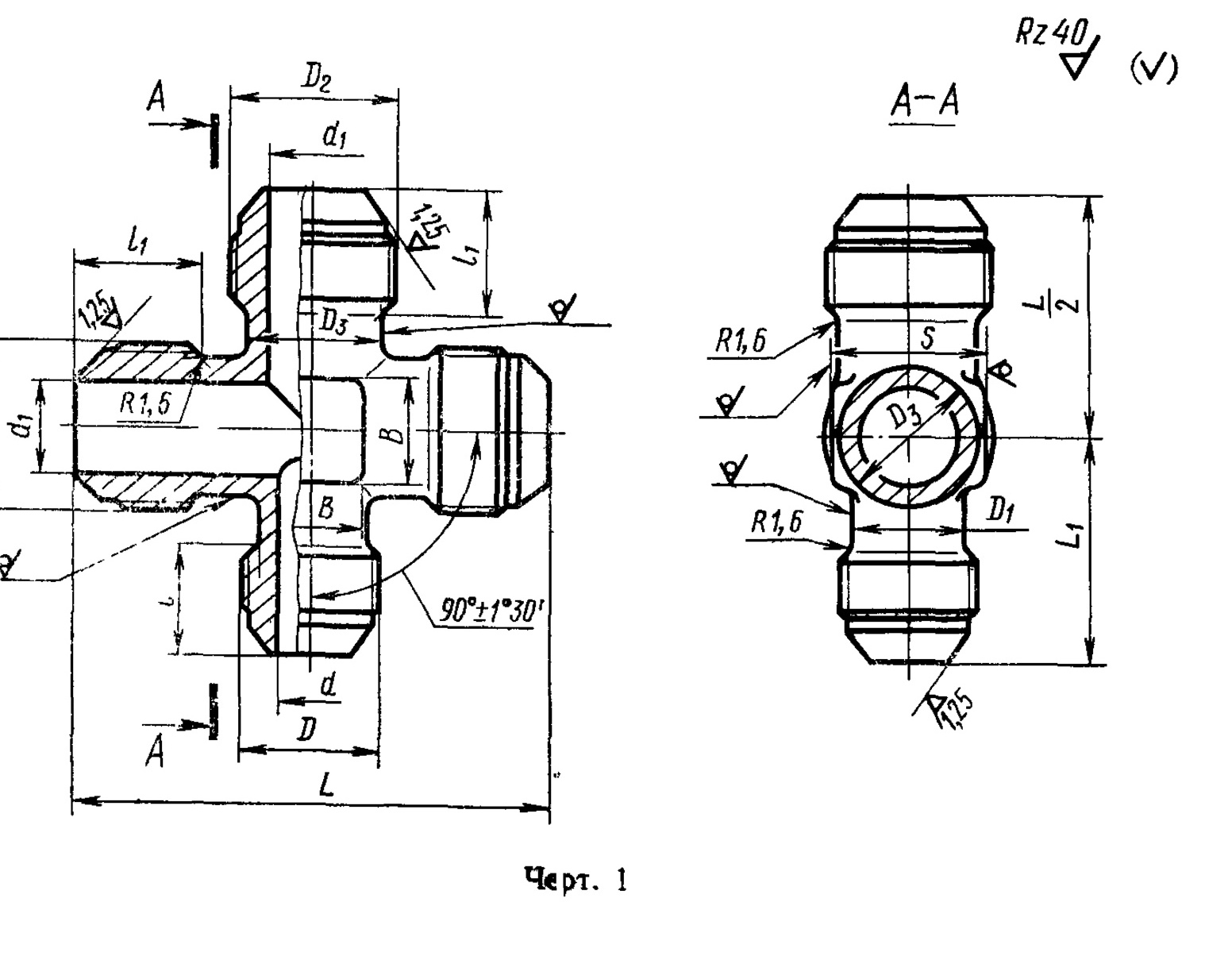

Схема по ГОСТ 13968-74, черт. 1
Схема по ГОСТ 13968-74, черт. 1

Условные обозначения исполнения 1

  • Пример условного обозначения переходной крестовины исполнения 1 к трубопроводам Dн = 12 мм и Dн1 = 16 мм из алюминиевого сплава: Крестовина переходная 1—12—16—31А ГОСТ 13968—74
  • То же, из стали марки 45: Крестовина переходная 1—12—16—22А ГОСТ 13968—74
  • То же, из стали марки 12Х18Н9Т: Крестовина переходная 1—12—16—13А ГОСТ 13968—74
  • То же, из стали марки 13Х11Н2В2МФ: Крестовина переходная 1—12—16—11А ГОСТ 13968—74
  • То же, из бронзы: Крестовина переходная 1—12—16—41А ГОСТ 13968—74
  • То же, для изделий общего применения: Крестовина переходная 1—12—16—31 ГОСТ 13968—74
  • То же, для изделий общего применения: Крестовина переходная 1—12—16—22 ГОСТ 13968—74
  • То же, для изделий общего применения: Крестовина переходная 1—12—16—13 ГОСТ 13968—74
  • То же, для изделий общего применения: Крестовина переходная 1—12—16—11 ГОСТ 13968—74
  • То же, для изделий общего применения: Крестовина переходная 1—12—16—41 ГОСТ 13968—74

Таблица 1

Таблица 1
Наружный
диаметр труб
Dн		ПрименяемостьdDD₁lНаружный
диаметр труб
Dн₁		d₁D₂D₃Sl₁LL₁BМасса 100 шт., кг
Пред.
откл.
±0,3		Пред.
откл.
±0,3		Номин.Пред.
откл.		Алюми-
ниевый
сплав		СтальБронза
31,7M8×161142,7M10×1810124220±0,36--—2,29
63,7M12×110121346213,41
42,7M10×181263,7M12×122—3,803,66
85,5M14×11214482375,365,16
63,7M12×1101385,5M14×1242,035,755,53
107,5M16×1141714522592,577,287,01
85,5M14×11263,7M12×1101413482462,095,825,70
107,5M16×1141714522592,697,627,34
129,5M20×1,51619176227104,1311,7211,25
1411,5M22×1,518226628135,1214,5213,95
1613,5M24×1,520187029155,9716,9016,30
1815,5M27×1,522247432±0,4177,5621,4020,65
107,5M16×1141463,7M12×11017135030±0,363,078,708,38
129,5M20×1,51619176228104,2612,0611,65
1411,5M22×1,518226629135,2514,8814,35
1613,5M24×1,520187030156,1517,4016,80
1815,5M27×1,522247433±0,4177,7221,9021,10
129,5M20×1,51617107,5M16×11419146030±0,394,2612,0611,65
1411,5M22×1,51822176632±0,4135,6716,1015,50
1613,5M24×1,520187033156,5318,5017,82
1815,5M27×1,522247434178,1123,0022,15
2017,0M30×1,52427197835189,5026,9025,95
2219,0M33×2272286372110,5029,73—
2522,02830882211,0031,20
2825,0M39×232322396412616,5046,75
1411,5M22×1,51863,7M12×11022135628±0,362,817,967,67
85,5M14×112603075,3215,0514,51
107,5M16×114146432±0,495,6015,8715,30
129,5M20×1,51622176633105,8116,4515,86
1613,5M24×1,5201870156,7119,0318,31
1815,5M27×1,522247435178,3823,7022,90
2017,0M30×1,5242719781810,2429,1028,00
2219,0M33×2272286382111,5032,60—
2522,02830882213,0036,90
2825,0M39×232322396422617,0048,20
1613,5M24×1,5201863,7M12×11022135830±0,365,1014,4513,94
85,5M14×1126031±0,475,4115,3414,76
129,5M20×1,516176834106,0917,2516,62
1411,5M22×1,51835136,3818,0517,40
1815,5M27×1,52224187436178,5924,3023,40
2017,0M30×1,52427197837188,6025,3023,50
2219,0M33×2272286392112,5035,40—
2522,02830882214,0039,70
2825,0M39×232322396432618,0051,00
1815,5M27×1,522129,5M20×1,51624176834108,2123,3022,40
1411,5M22×1,518138,3323,6022,70
2017,0M30×1,5242778381810,9431,0029,90
2017,0M30×1,524192219,0M33×2272286392112,3234,90—
2522,04112,7436,10
2219,0M33×227222825,0M39×22830882213,2637,60
3430,0M45×232322398462617,3649,20
2522,0281613,5M24×1,5384124104503023,2365,80
2030178040158,6724,60

Исполнение 2

3. Конструкция и размеры переходных крестовин исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.

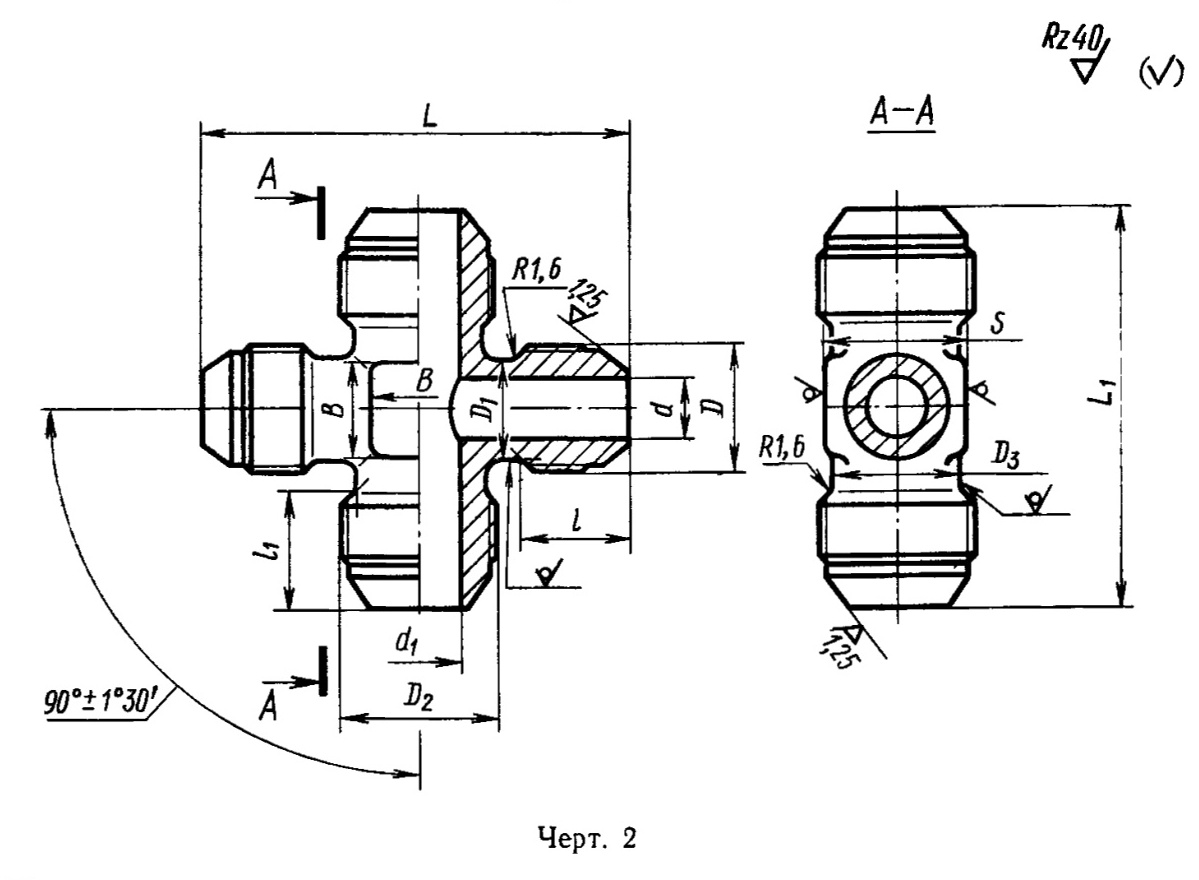

Схема по ГОСТ 13968-74, черт. 2
Схема по ГОСТ 13968-74, черт. 2

Условные обозначения исполнения 2

  • Пример условного обозначения переходной крестовины исполнения 2 к трубопроводам Dн = 12 мм и Dн1 = 16 мм из алюминиевого сплава: Крестовина переходная 2—12—16—31А ГОСТ 13968—74
  • То же, из стали марки 45: Крестовина переходная 2—12—16—22А ГОСТ 13968—74
  • То же, из стали марки 12Х18Н9Т: Крестовина переходная 2—12—16—13А ГОСТ 13968—74
  • То же, из стали марки 13Х11Н2В2МФ: Крестовина переходная 2—12—16—11А ГОСТ 13968—74
  • То же, из бронзы: Крестовина переходная 2—12—16—41А ГОСТ 13968—74
  • То же, для изделий общего применения: Крестовина переходная 2—12—16—31 ГОСТ 13968—74
  • То же, для изделий общего применения: Крестовина переходная 2—12—16—22 ГОСТ 13968—74
  • То же, для изделий общего применения: Крестовина переходная 2—12—16—13 ГОСТ 13968—74
  • То же, для изделий общего применения: Крестовина переходная 2—12—16—11 ГОСТ 13968—74
  • То же, для изделий общего применения: Крестовина переходная 2—12—16—41 ГОСТ 13968—74

Таблица 2

Таблица 2
Размеры в ммМасса 100 шт., кг
Наружный
диаметр
труб Dн		Применяе-
мость		dDD₁lНаружный
диаметр
труб Dн₁		d₁D₂D₃Sl₁LL₁BАлюми-
ниевый
сплав		СтальБронза
Пред. откл.
±0,3		Пред. откл.
±0,3
31,7М8×161142,7М10×18101240406——1,96
63,7М12×110121342422,67
42,7М10×18124444—3,042,93
85,5М14×112144673,673,53
63,7М12×1101348481,875,314,56
107,5М16×11417145091,985,625,41
85,5М14×112502,336,626,36
129,5М20×1,51619175458103,259,208,87
1411,5М22×1,5182256133,7510,6110,23
107,5М16×11414129,5М20×1,5161960103,6910,4510,05
1411,5М22×1,5182258134,0911,5811,15
1613,5М24×1,520186062154,7913,5513,08
129,5М20×1,516171411,5М22×1,5181764135,2914,9814,45
1613,5М24×1,520186664155,6816,1015,50
1815,5М27×1,5222468176,6518,8518,15
1411,5М22×1,5181613,5М24×1,520226668156,3117,9017,24
1815,5М27×1,5222470177,2820,6219,85
2017,0М30×1,524271970188,4423,9023,00
1613,5М24×1,520181815,5М27×1,522241872177,6421,6020,85
2017,0М30×1,52427197472188,8725,1024,20
1815,5М27×1,52276768,9125,3024,30
2219,0М33×22278802110,4529,60—
2017,0М30×1,5241927828211,4632,50
2522,02830842212,6435,80
2219,0М33×227222825,0М39×232322392902615,2143,20
3228,0М42×238411003016,5346,80

Исполнение 3

4. Переходные крестовины исполнения 3 должны соответствовать указанным на черт. 3 и в табл. 3.

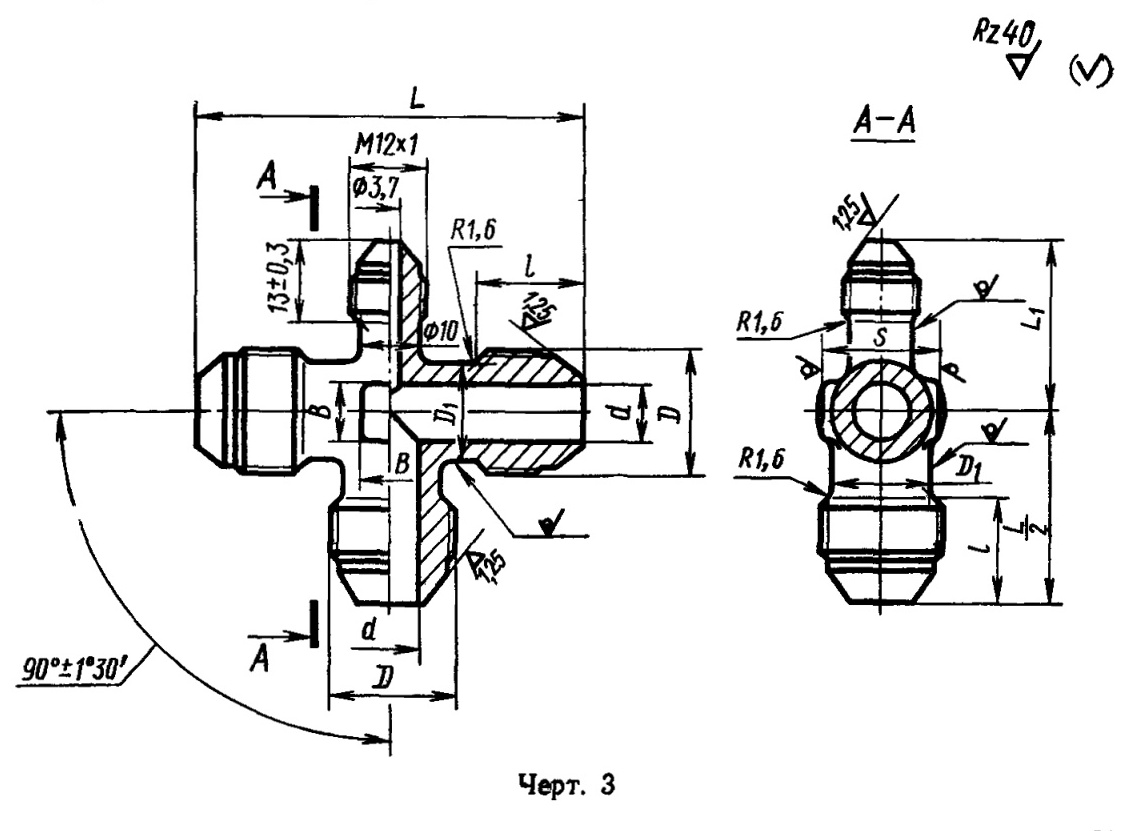

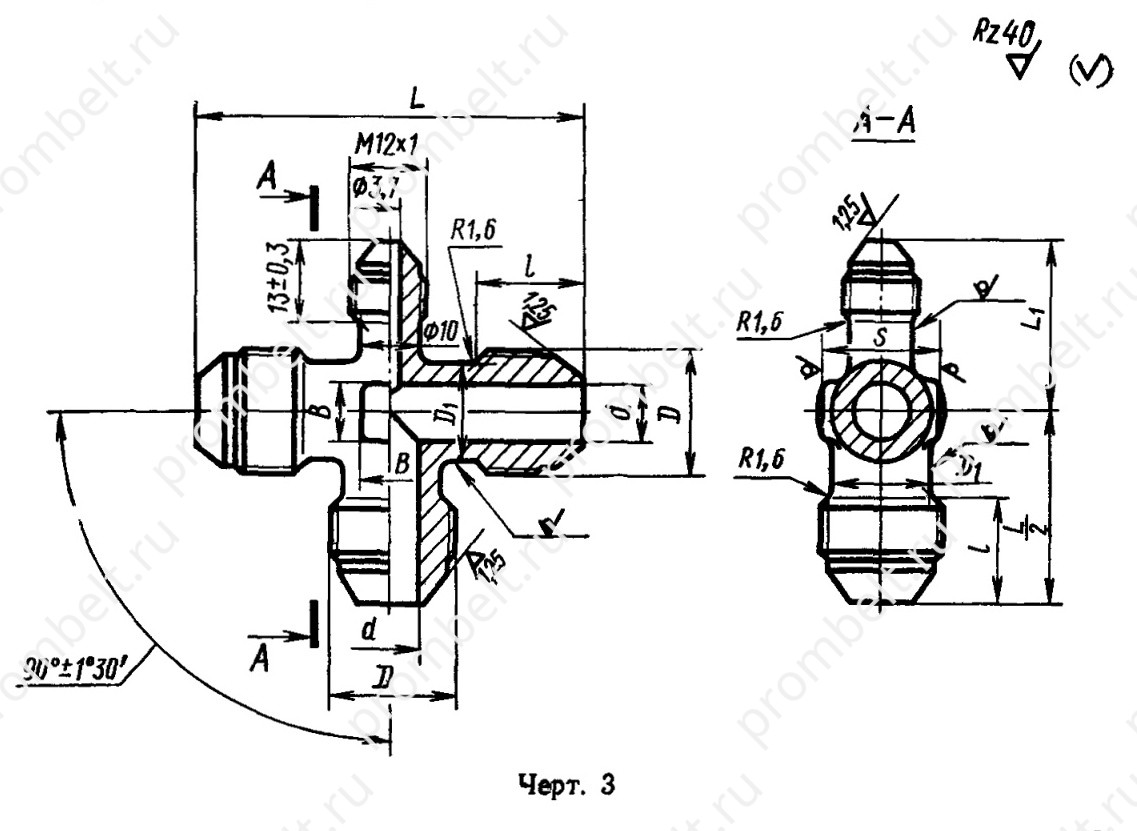

Схема по ГОСТ 13968-74, черт. 3
Схема по ГОСТ 13968-74, черт. 3

Условные обозначения исполнения 3

  • Пример условного обозначения переходной крестовины исполнения 3 к трубопроводу Dн = 12 мм из алюминиевого сплава: Крестовина переходная 3—12—31А ГОСТ 13968—74
  • То же, из стали марки 45: Крестовина переходная 3—12—22А ГОСТ 13968—74
  • То же, из стали марки 12Х18Н9Т: Крестовина переходная 3—12—13А ГОСТ 13968—74
  • То же, из стали марки 13Х11Н2В2МФ: Крестовина переходная 3—12—11А ГОСТ 13968—74
  • То же, из бронзы: Крестовина переходная 3—12—41А ГОСТ 13968—74
  • То же, для изделий общего применения: Крестовина переходная 3—12—31 ГОСТ 13968—74
  • То же, для изделий общего применения: Крестовина переходная 3—12—22 ГОСТ 13968—74
  • То же, для изделий общего применения: Крестовина переходная 3—12—13 ГОСТ 13968—74
  • То же, для изделий общего применения: Крестовина переходная 3—12—11 ГОСТ 13968—74
  • То же, для изделий общего применения: Крестовина переходная 3—12—41 ГОСТ 13968—74

Таблица 3

Таблица 3
Размеры в мм
Наружный
диаметр
труб Dн		ПрименяемостьdDD₁SlLL₁BМасса 100 шт., кг
Пред.
откл.
±0,3		Номин.Пред.
откл.		Алюми-
ниевый
сплав		СтальБронза
31,7M8×167114221±0,35——2,05
42,7M10×18101244226—2,682,57
129,5M20×1,51619176227103,469,809,45
1411,5M22×1,518226628134,6213,2012,61
1613,5M24×1,520187030155,6716,0515,50
1815,5M27×1,522247431±0,4177,3820,9020,10
2017,0M30×1,52427197832189,0025,5024,60
2219,0M33×2272286342111,7533,30—
2522,02830882214,8742,10
2825,0M39×234362398382815,3043,30
3027,015,5043,80
3228,0M42×238411044017,5549,70
3430,0M45×2243021,4560,80
3632,0M48×24346251104124,2568,70
3834,025,2071,40

Материалы

  • 31А — Алюминиевый сплав; для изделий общего применения — 31
  • 22А — Сталь марки 45; для изделий общего применения — 22
  • 13А — Сталь марки 12Х18Н9Т; для изделий общего применения — 13
  • 11А — Сталь марки 13Х11Н2В2МФ; для изделий общего применения — 11
  • 41А — Бронза; для изделий общего применения — 41
