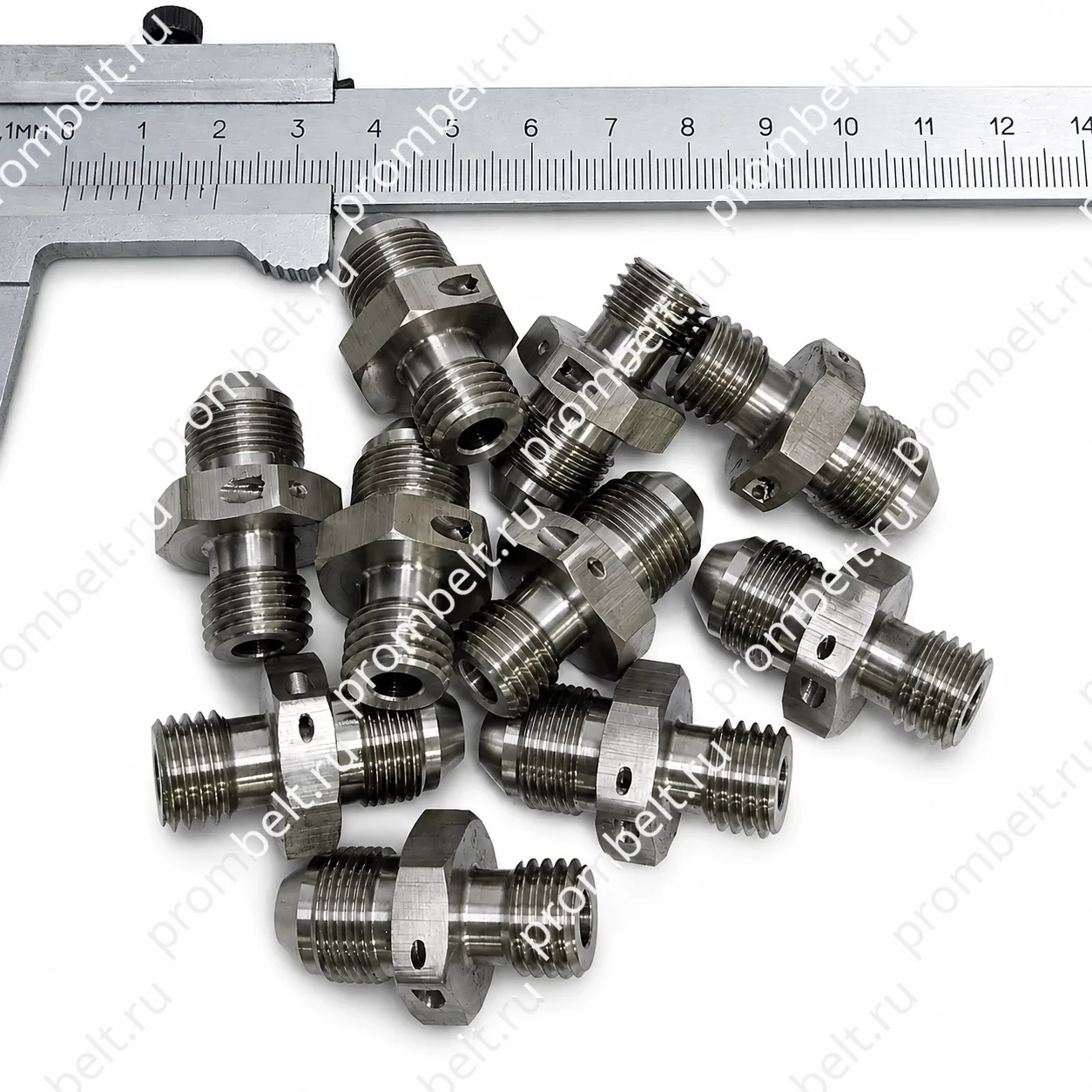

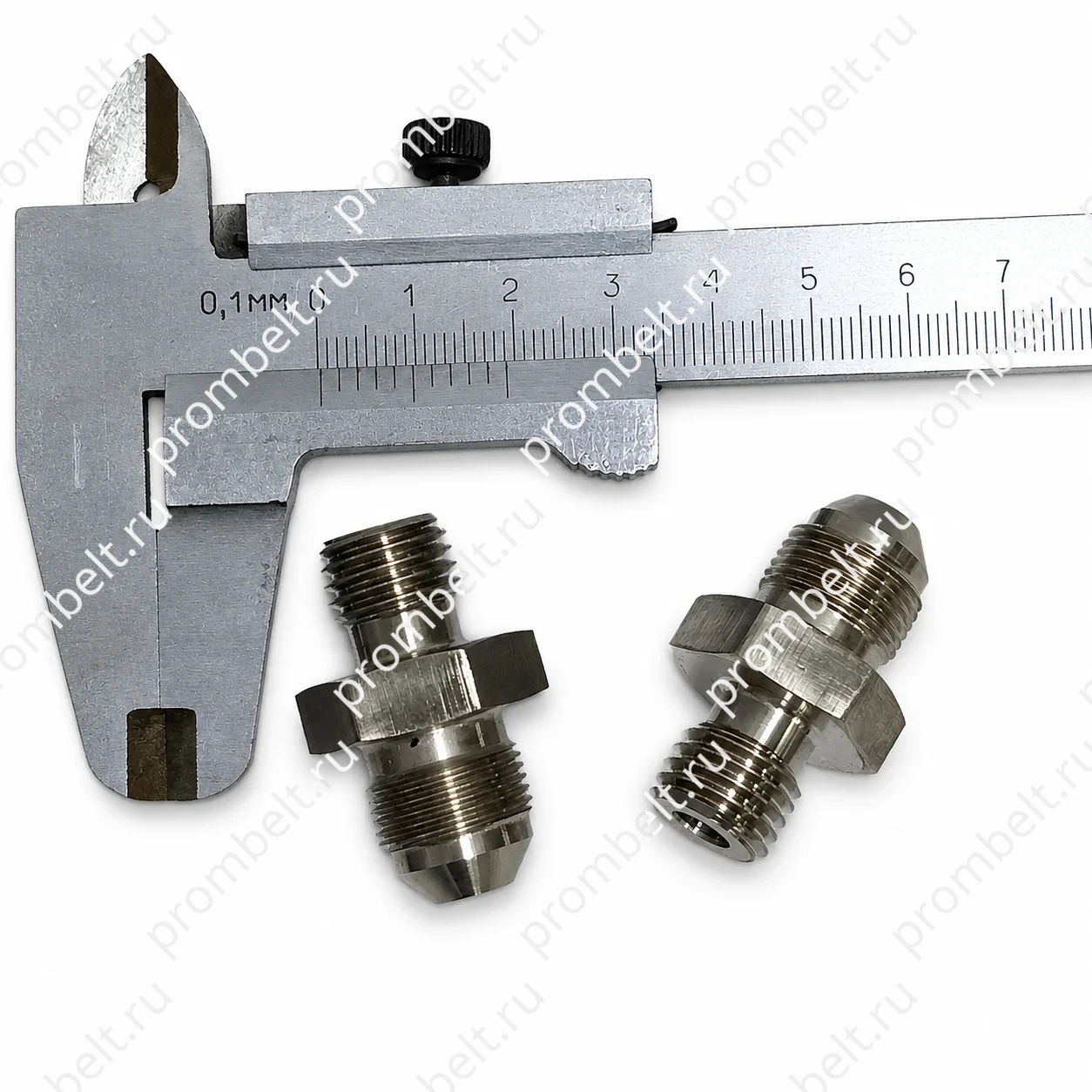

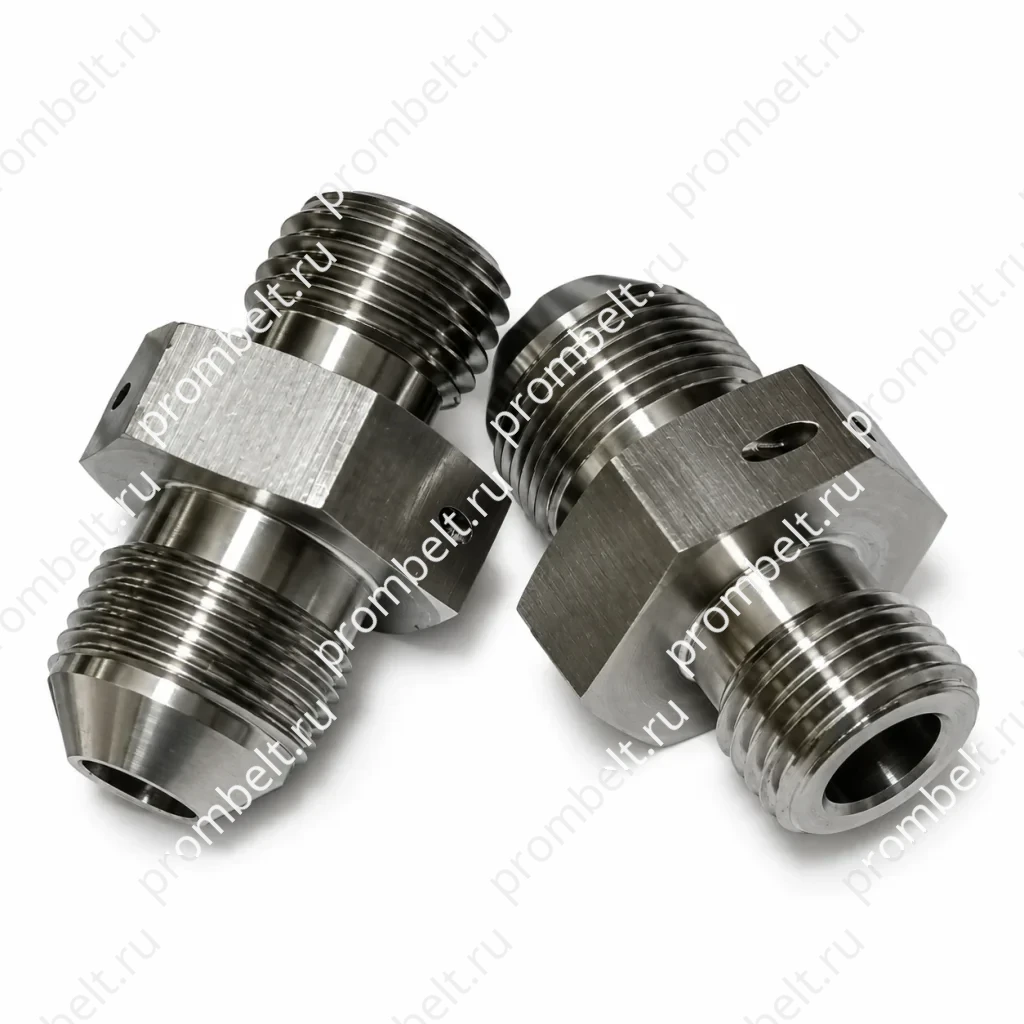

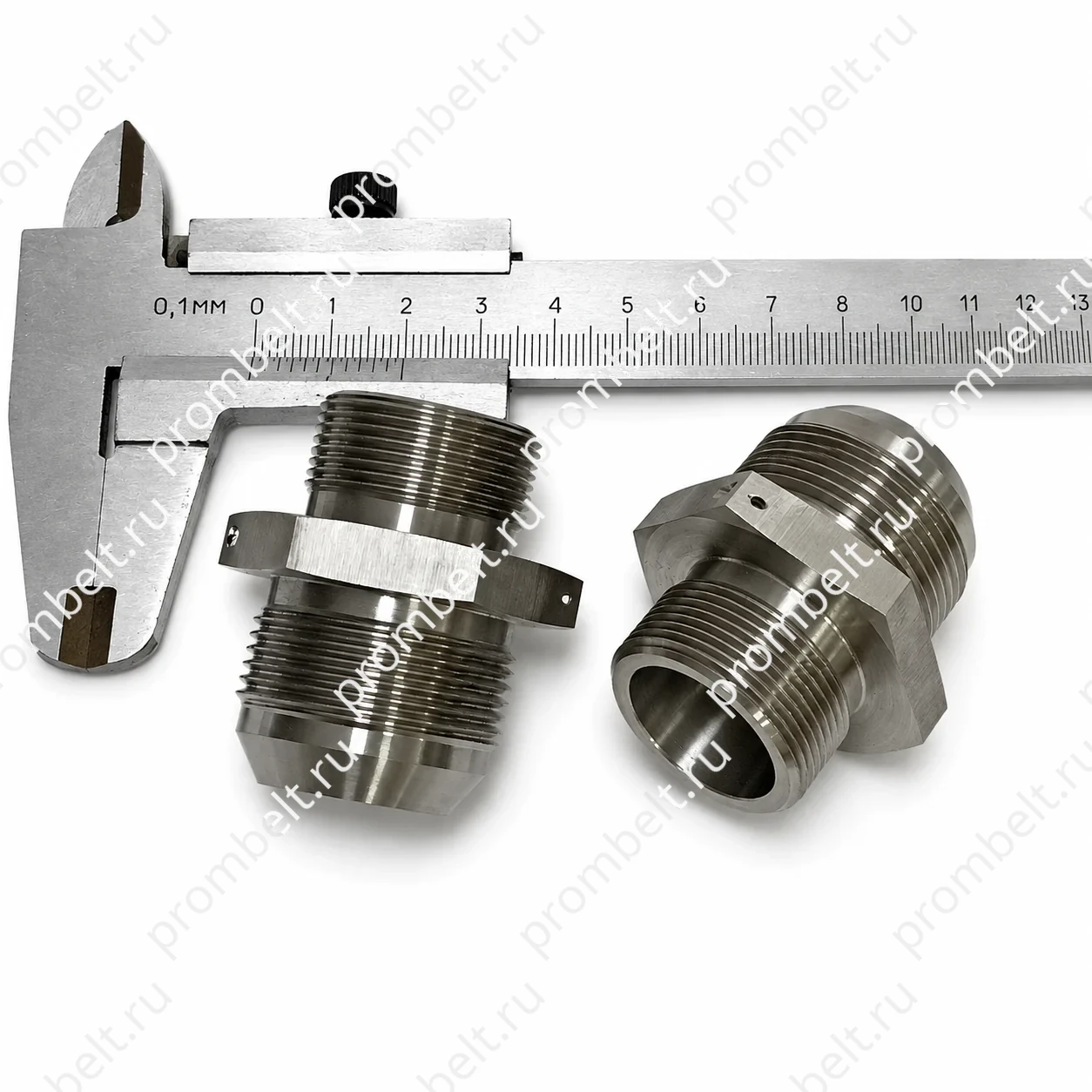

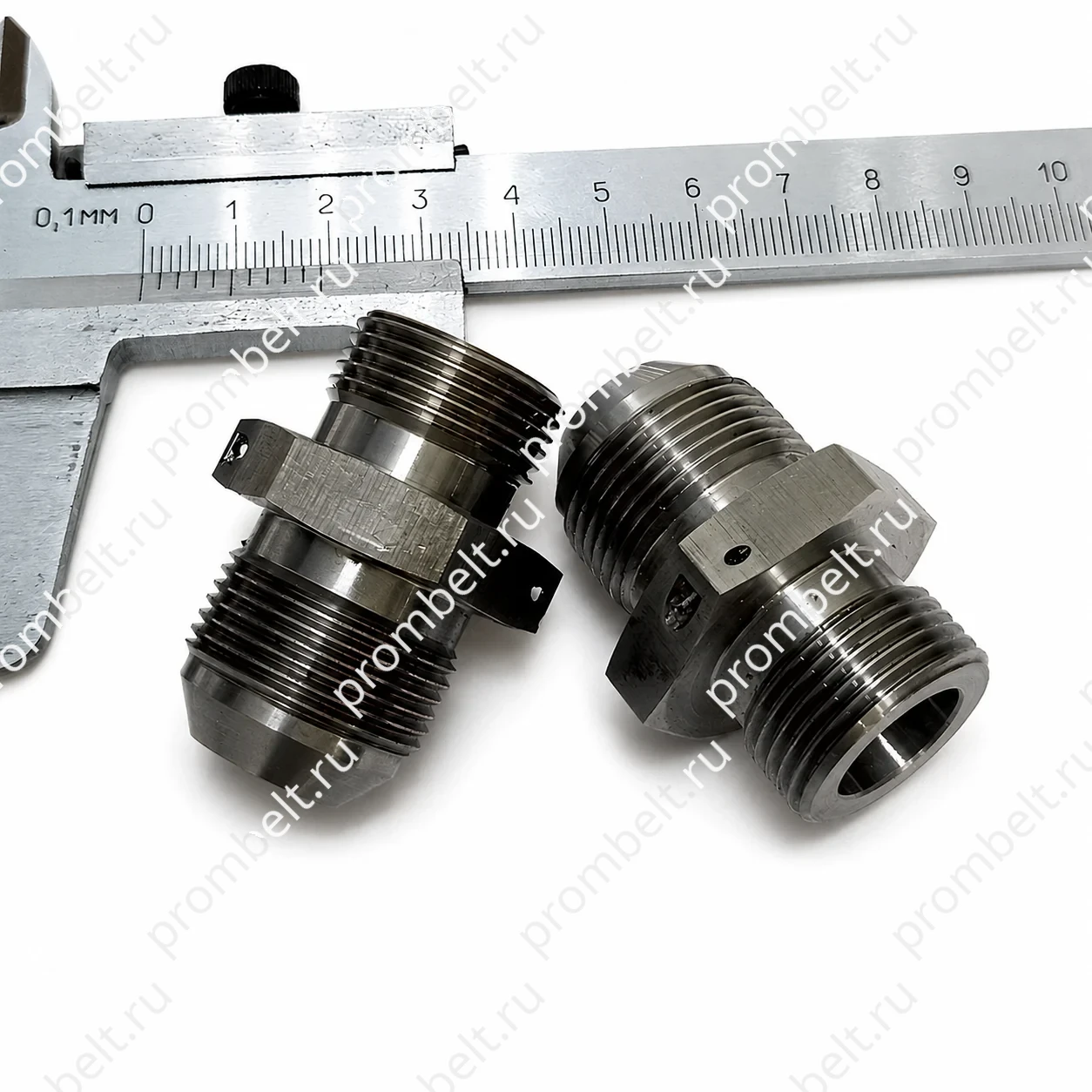

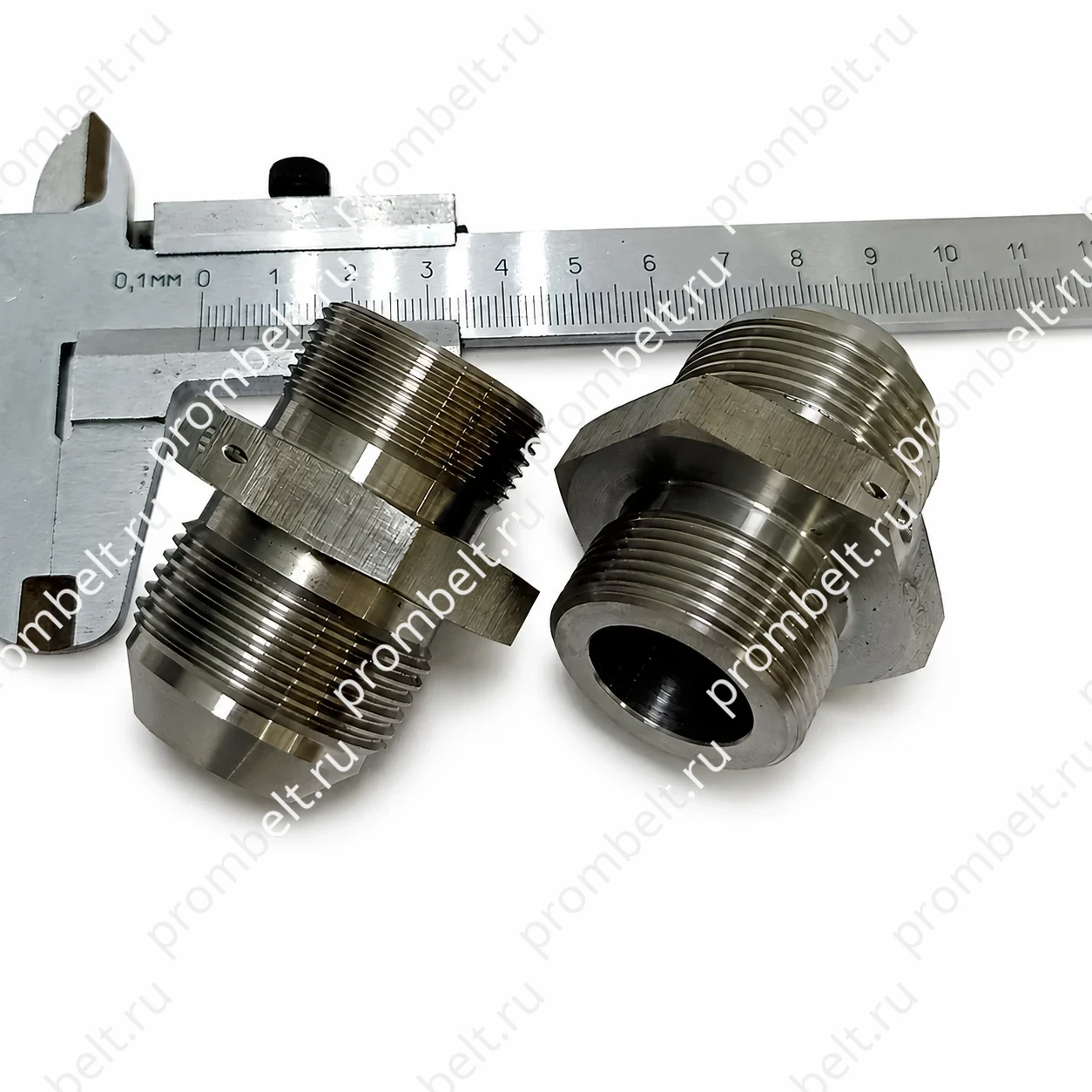

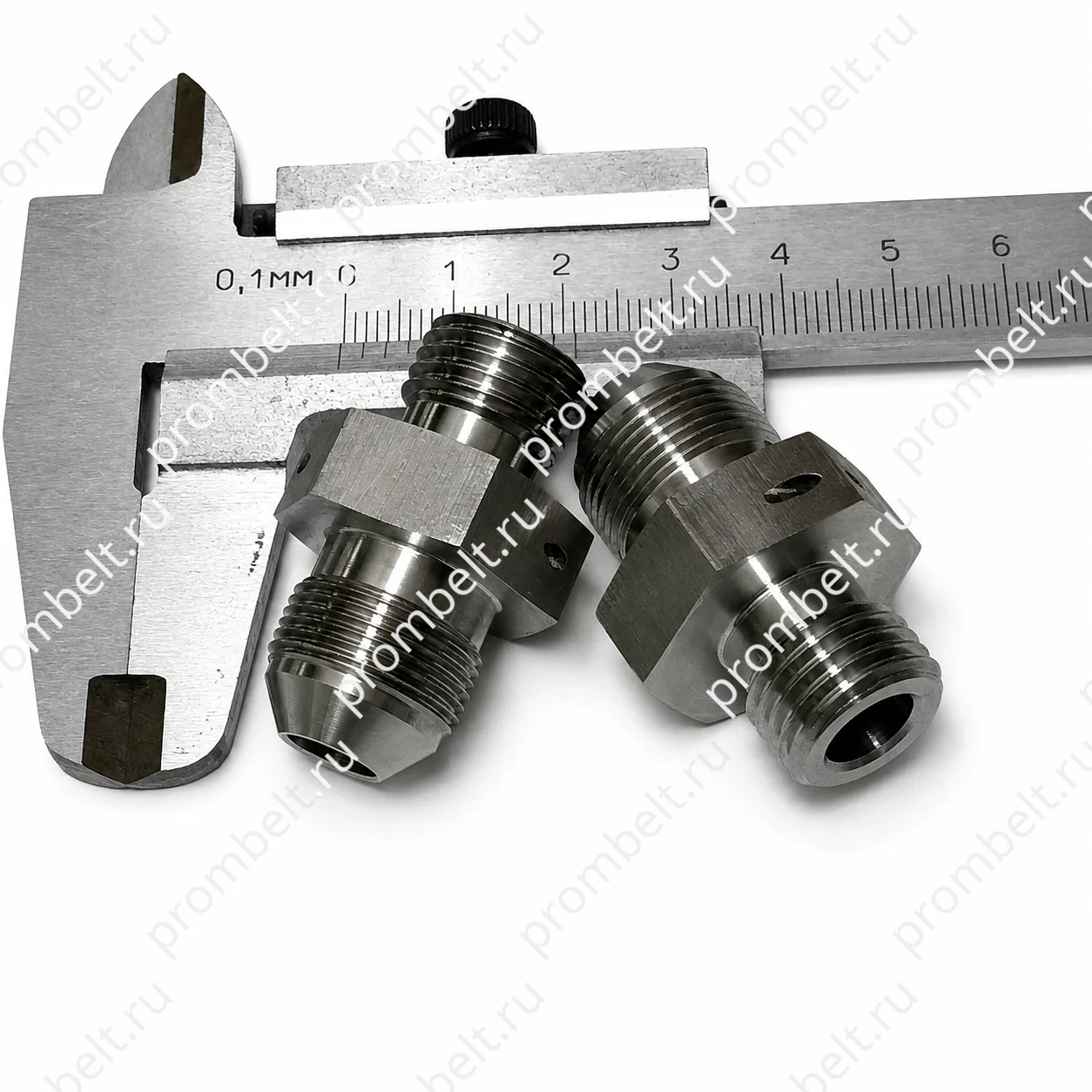

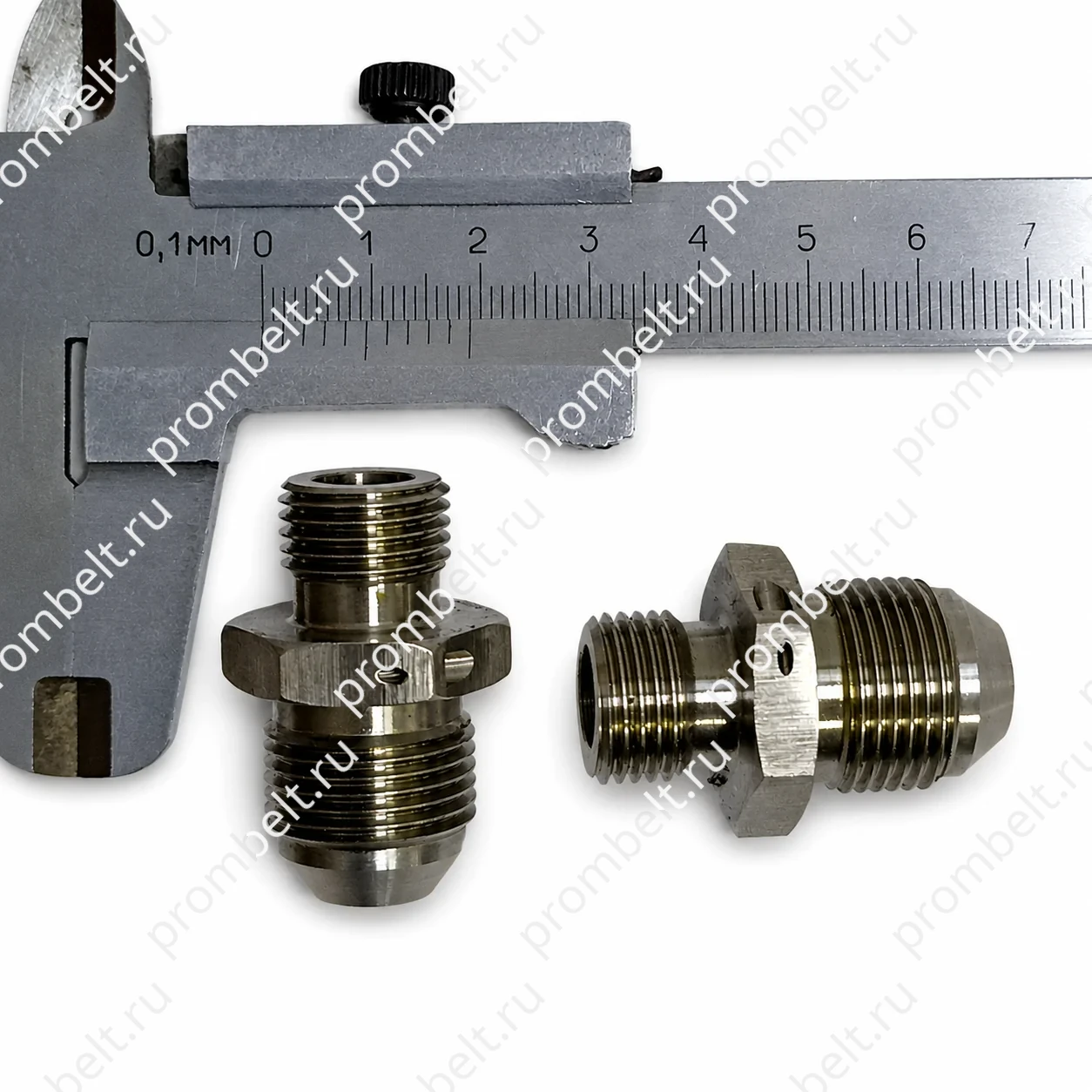

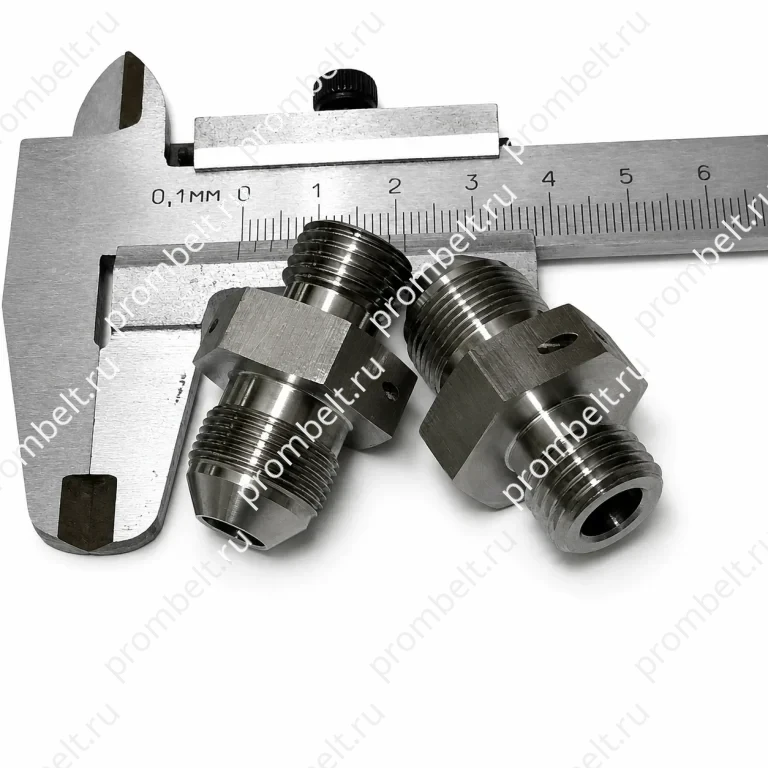

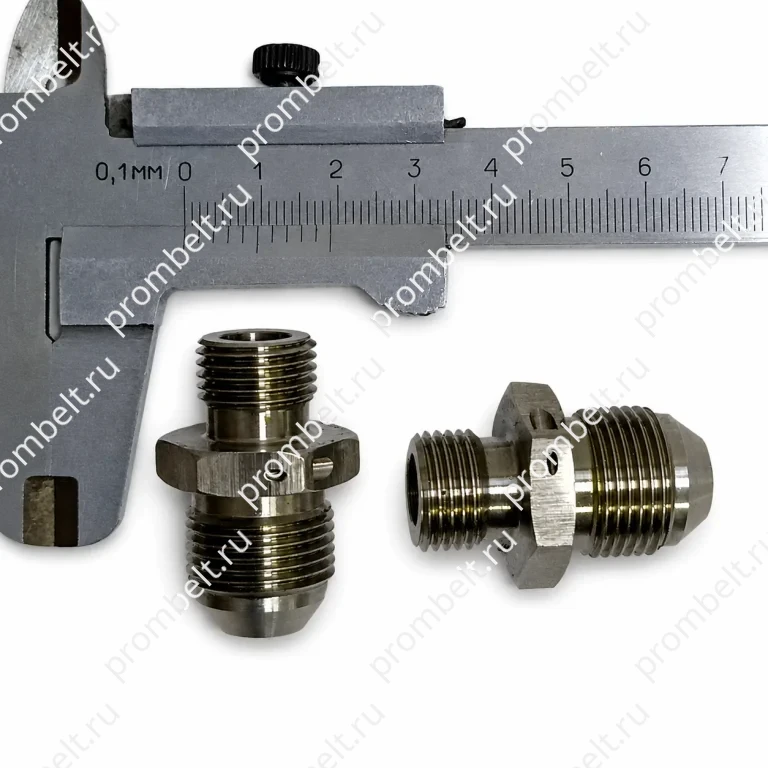

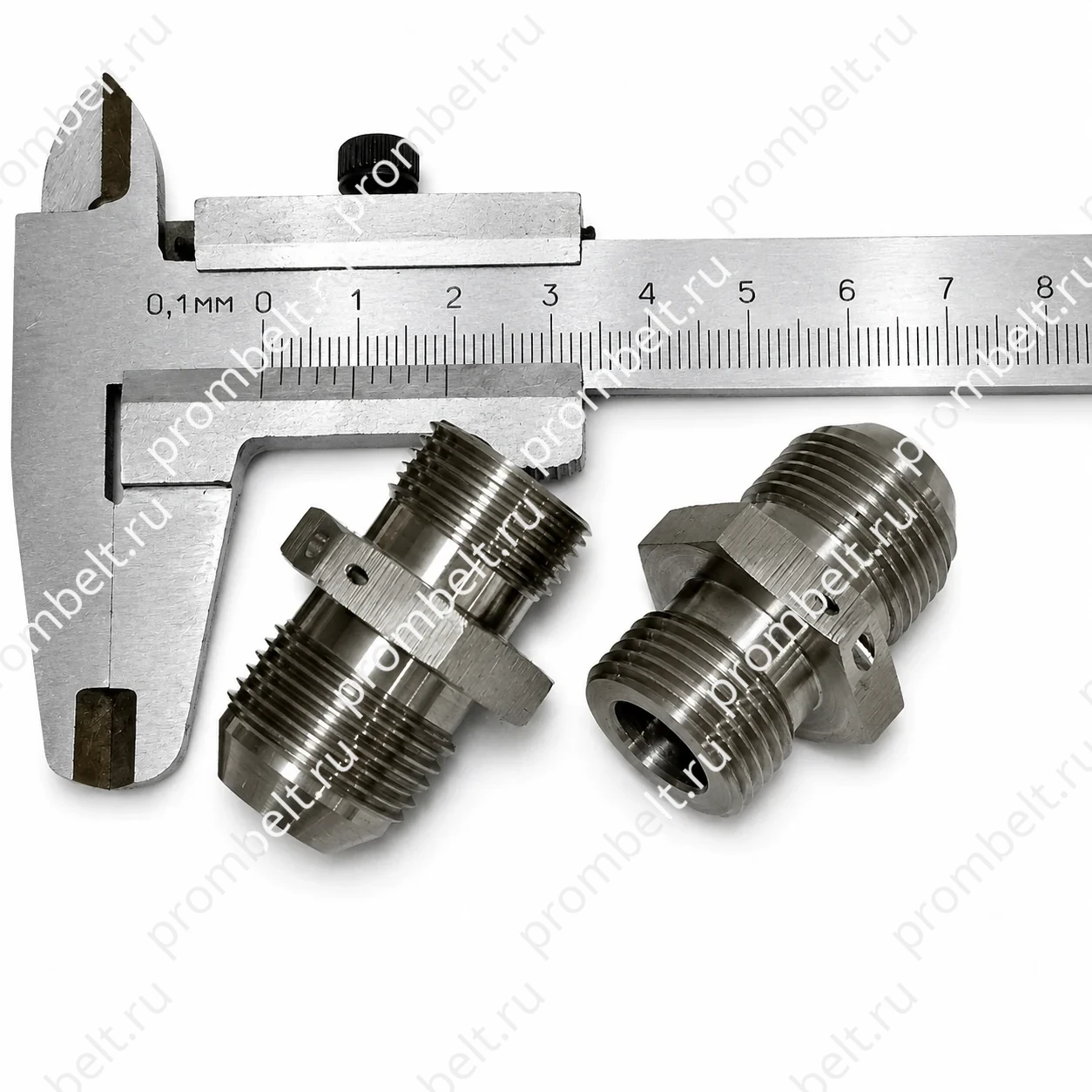

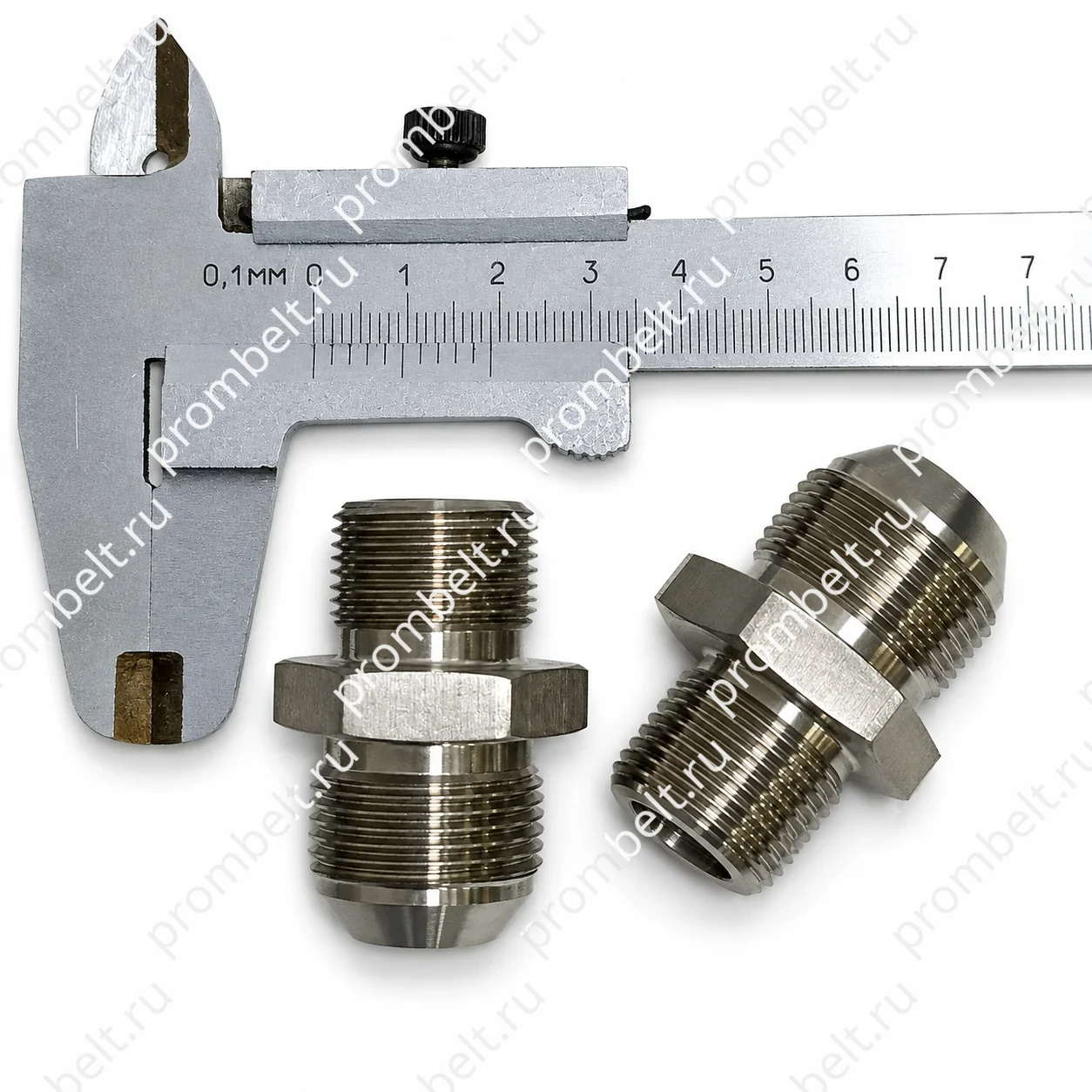

Проходник ввертной под резиновое уплотнение ГОСТ 20195-74
Изделие используется в соединениях трубопроводов по наружному конусу 74°. Для расчёта отправьте готовое обозначение из спецификации и количество.
- Размерный ряд
- Dн 3–38 мм
- Резьба
- М6 — М48×2
- Размер под ключ
- S 12–55 мм
- Материалы
- 5 вариантов по ГОСТ
Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.
Материалы по ГОСТ
- 31А алюминиевый сплав
- 22А сталь 45
- 13А сталь 12Х18Н9Т
- 11А сталь 13Х11Н2В2МФ
- 41А бронза
Проходник ввертной под резиновое уплотнение ГОСТ 20195-74: размеры и обозначения
Изделие используется в соединениях трубопроводов по наружному конусу 74°.
Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.
Технические требования
- Резьбовая часть проходников на длине l — по ГОСТ 13955—74.
- Допуски радиального биения поверхности В и торцового — поверхности Б относительно оси резьбы D₁ — 0,08 мм.
- Маркировать и клеймить — по ГОСТ 13977—74.
- Технические условия — по ГОСТ 13977—74.
Проходник в сборке с резиновым уплотнением

Позиции на схеме:
- Труба в сборе ГОСТ 13954-74.
- Проходник ввертной под резиновое уплотнение ГОСТ 20195-74.
- Кольцо уплотнительное ГОСТ 9833-73.
- Проволока.
- Пломба.
Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.
Проходник ввертной под резиновое уплотнение ГОСТ 20195-74: конструкция и размеры
Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.
Что указать в заявке
- готовое обозначение изделия по ГОСТ из спецификации
- количество изделий
- при наличии — спецификацию или чертёж
Вместе с проходниками ввертными под резиновое уплотнение по ГОСТ 20195-74 часто покупают:
Соединения трубопроводов по наружному конусу 74°
Схемы, обозначения и таблицы ГОСТ
Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.

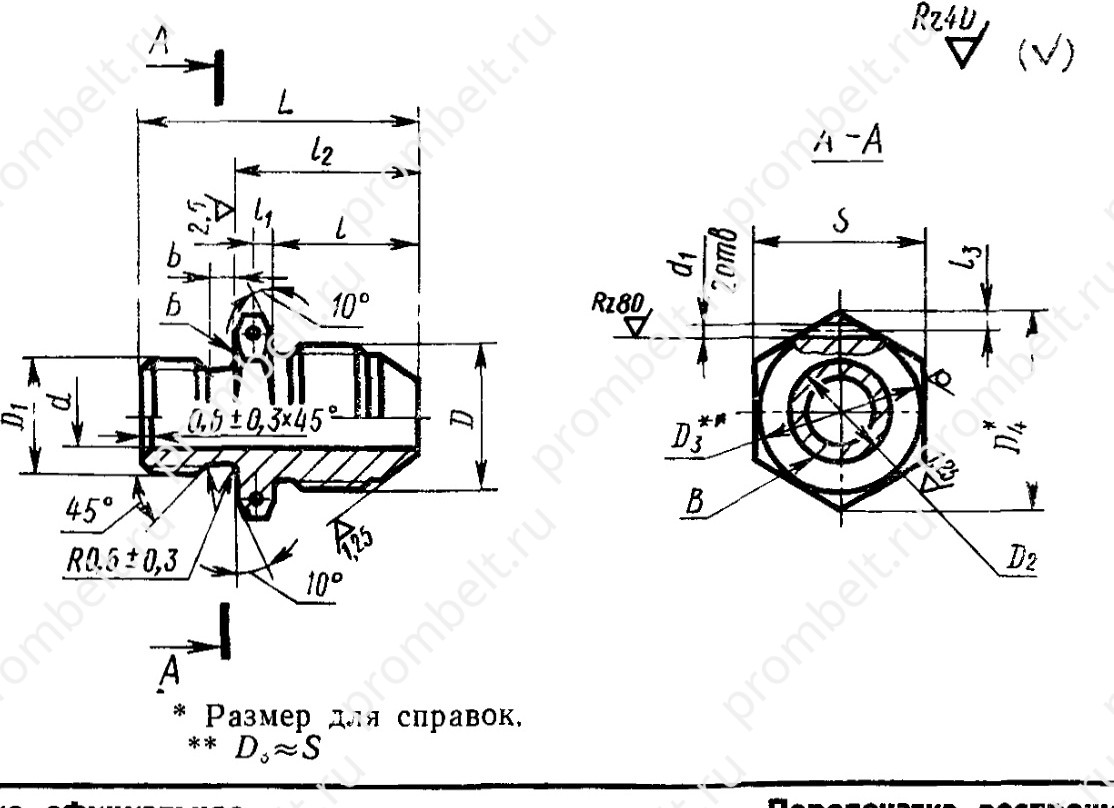

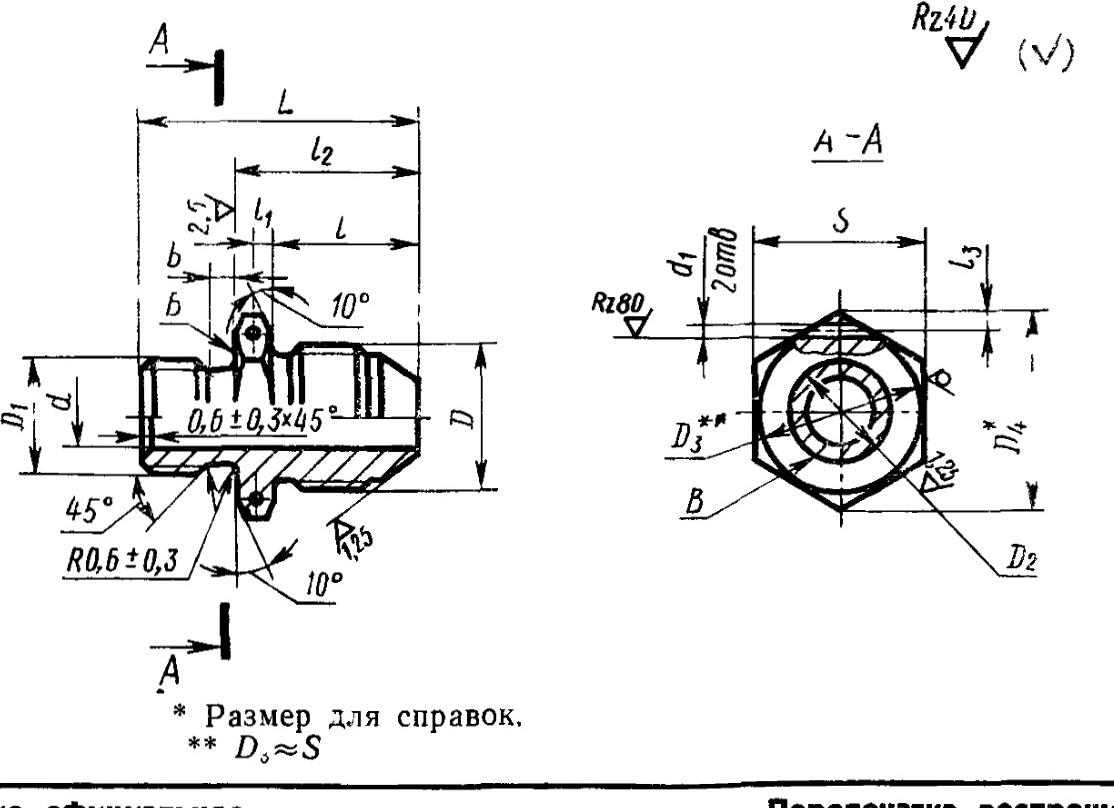

Конструкция и размеры
1. Конструкция и размеры ввертных проходников под резиновое уплотнение должны соответствовать указанным на чертеже и в таблице.

Примеры условных обозначений
- Пример условного обозначения ввертного проходника под резиновое уплотнение к трубопроводу Dн = 12 мм из алюминиевого сплава:
*Проходник ввертной 12—31А ГОСТ 20195—74* - То же, из стали марки 45:
*Проходник ввертной 12—22А ГОСТ 20195—74* - То же, из стали марки 12Х18Н9Т:
*Проходник ввертной 12—13А ГОСТ 20195—74* - То же, из стали марки 13Х11Н2В2МФ:
*Проходник ввертной 12—11А ГОСТ 20195—74* - То же, из бронзы:
*Проходник ввертной 12—41А ГОСТ 20195—74* - То же, для изделий общего применения:
*Проходник-ввертной 12—31 ГОСТ 20195—74* - То же, для изделий общего применения:
*Проходник ввертной 12—22 ГОСТ 20195—74* - То же, для изделий общего применения:
*Проходник ввертной 12—13 ГОСТ 20195—74* - То же, для изделий общего применения:
*Проходник ввертной 12—11 ГОСТ 20195—74* - То же, для изделий общего применения:
*Проходник ввертной 12—41 ГОСТ 20195—74*
Таблица 1
| Размеры в мм | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Наружный диаметр труб Dн | Применяемость | d | d₁ | D | D₁ | D₂ | D₄ | S | l | l₁ | l₂ | l₃ | L | b | Масса 100 шт, кг | |||
| Пред. откл. +0,12 −0,06 | Пред. откл. по h11 | Пред. откл. ±0,3 | Номин. | Пред. откл. | Пред. откл. ±0,2 | Алюминиевый сплав | Сталь | Бронза | ||||||||||
| 3 | 1,7 | 1,2 | M8×1 | M6 | 4,3 | 13,8 | 12 | 13 | 2,5 | ±0,2 | 18 | 1,5 | 27 | 3 | — | — | 0,88 | |
| 4 | 2,7 | M10×1 | M8 | 6,0 | 16,2 | 14 | 14 | 19 | 29 | — | 1,51 | 1,44 | ||||||
| 6 | 3,7 | 1,5 | M12×1 | M10 | 7,6 | 19,6 | 17 | 15 | 3,0 | 21 | 2,0 | 32 | 0,85 | 2,38 | 2,28 | |||
| 8 | 5,5 | M14×1 | M12×1,5 | 9,6 | 21,9 | 19 | 33 | 1,12 | 3,14 | 3,00 | ||||||||
| 10 | 7,5 | M16×1 | M14×1,5 | 11,6 | 25,4 | 22 | 16 | 4,0 | ±0,25 | 24 | 36 | 1,54 | 4,32 | 4,13 | ||||
| 12 | 9,5 | M20×1,5 | M16×1,5 | 13,6 | 27,7 | 24 | 20 | 3,0 | ±0,2 | 26 | 39 | 2,29 | 6,42 | 6,12 | ||||
| 14 | 11,5 | M22×1,5 | M20×1,5 | 17,6 | 31,2 | 27 | 40 | 2,97 | 8,32 | 7,96 | ||||||||
| 16 | 13,5 | M24×1,5 | M22×1,5 | 19,6 | 34,5 | 30 | 21 | 3,5 | 28 | 42 | 3,73 | 10,45 | 9,99 | |||||
| 18 | 15,5 | M27×1,5 | M24×1,5 | 21,6 | 36,9 | 32 | 44 | 4,82 | 13,45 | 12,90 | ||||||||
| 20 | 17,0 | M30×1,5 | M27×1,5 | 24,6 | 41,6 | 36 | 22 | 4,0 | ±0,25 | 30 | 46 | 4 | 5,97 | 16,70 | 16,00 | |||
| 22 | 19,0 | M33×2 | M30×1,5 | 27,6 | 47,4 | 41 | 26 | 34 | 51 | 7,52 | 21,10 | |||||||
| 25 | 22,0 | 7,20 | 20,20 | |||||||||||||||
| 28 | 25,0 | 2,0 | M39×2 | M33×1,5 | 30,6 | 53,1 | 46 | 27 | 35 | 2,5 | 53 | 10,12 | 28,40 | |||||
| 30 | 27,0 | M36×1,5 | 33,6 | 54 | 9,35 | 26,20 | ||||||||||||
| 32 | 28,0 | M42×2 | 11,34 | 31,80 | ||||||||||||||
| 34 | 30,0 | M45×2 | M39×1,5 | 36,6 | 57,7 | 50 | 28 | 4,5 | 36 | 56 | 13,33 | 37,40 | ||||||
| 36 | 32,0 | M48×2 | M42×1,5 | 39,6 | 63,5 | 55 | 29 | 4,0 | 37 | 57 | 14,74 | 41,30 | ||||||
| 38 | 34,0 | M45×1,5 | 42,6 | 13,80 | 38,70 | |||||||||||||
Материалы
- 31А — Алюминиевый сплав; для изделий общего применения — 31
- 22А — Сталь марки 45; для изделий общего применения — 22
- 13А — Сталь марки 12Х18Н9Т; для изделий общего применения — 13
- 11А — Сталь марки 13Х11Н2В2МФ; для изделий общего применения — 11
- 41А — Бронза; для изделий общего применения — 41
