Соединения трубопроводов по наружному конусу 74°

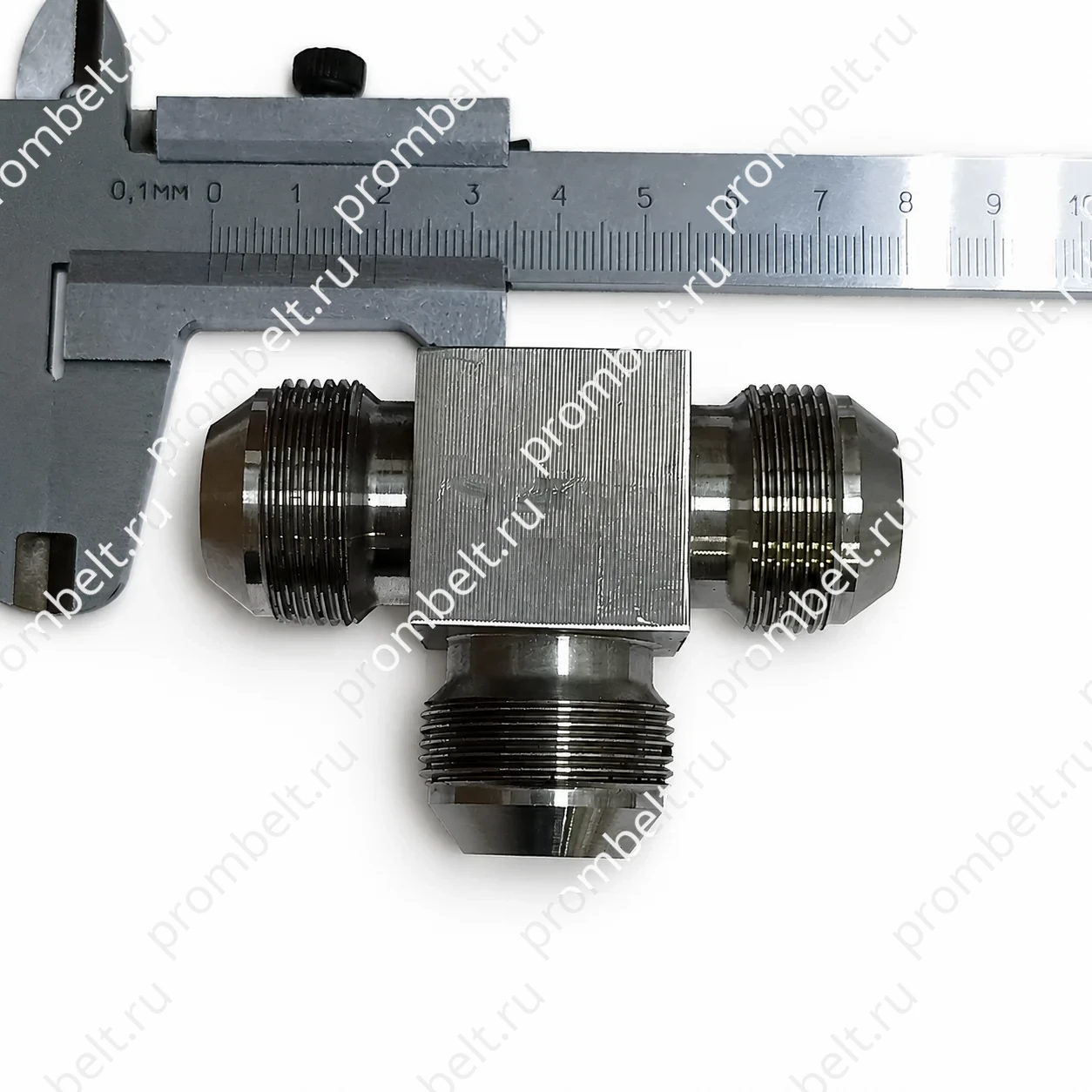

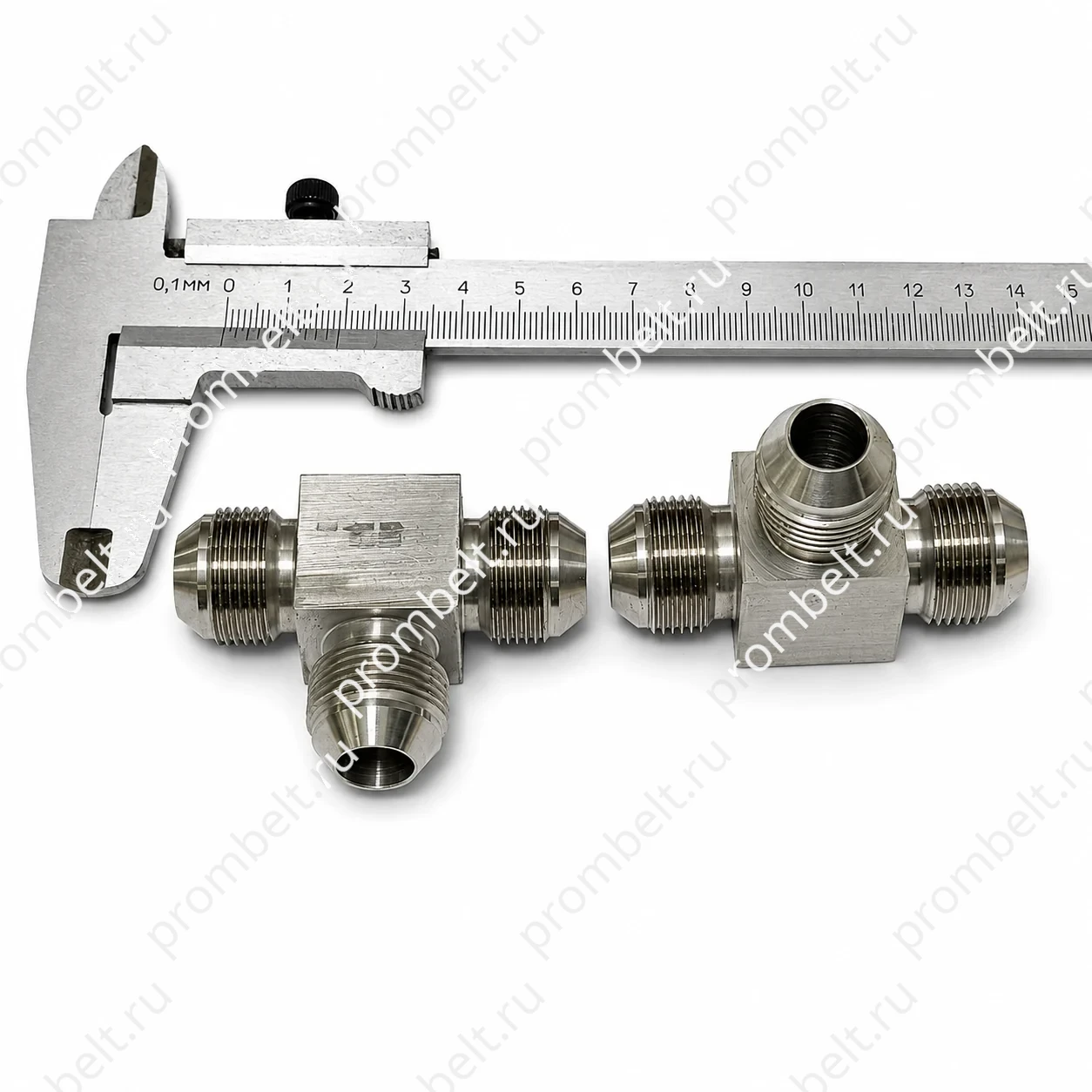

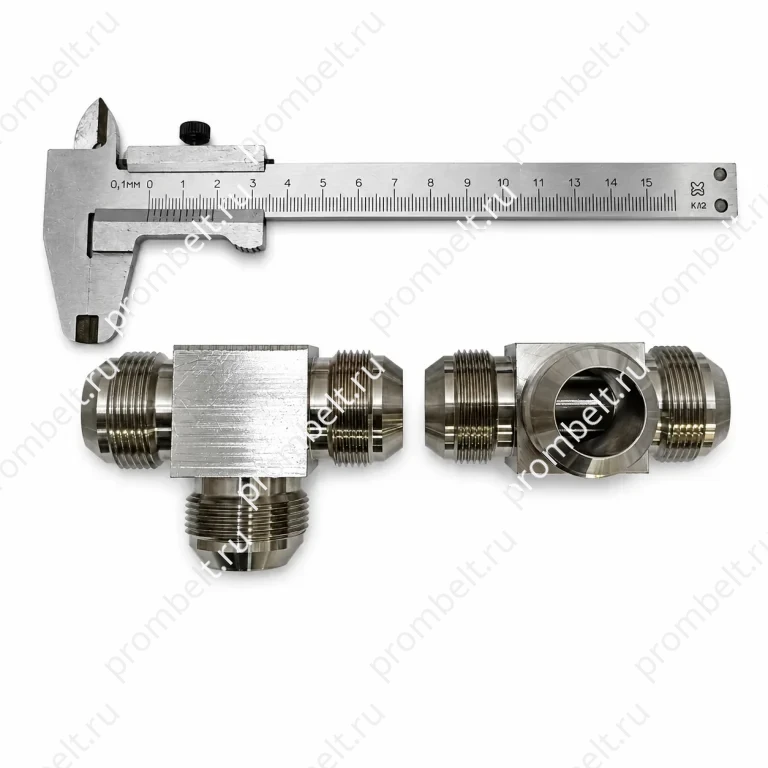

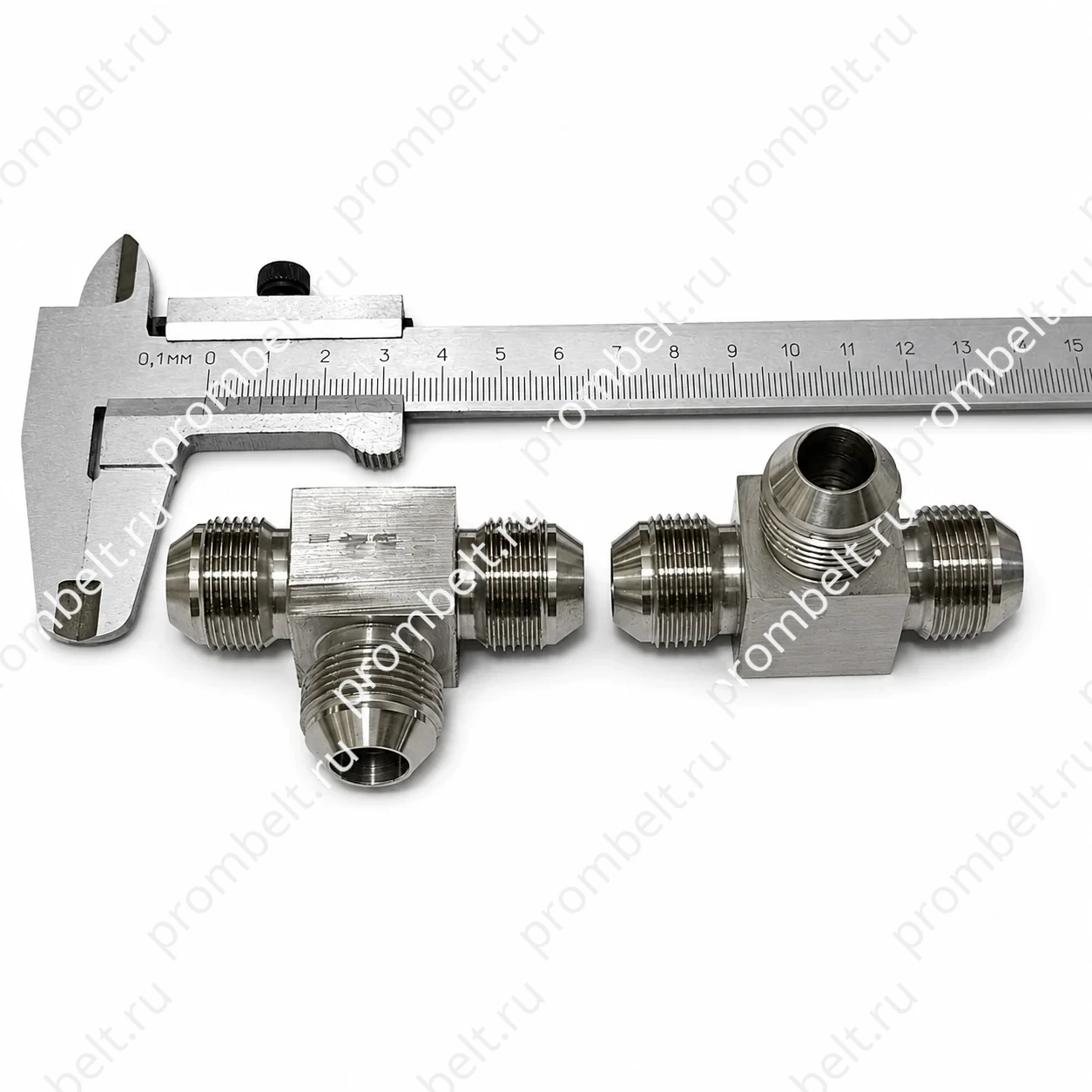

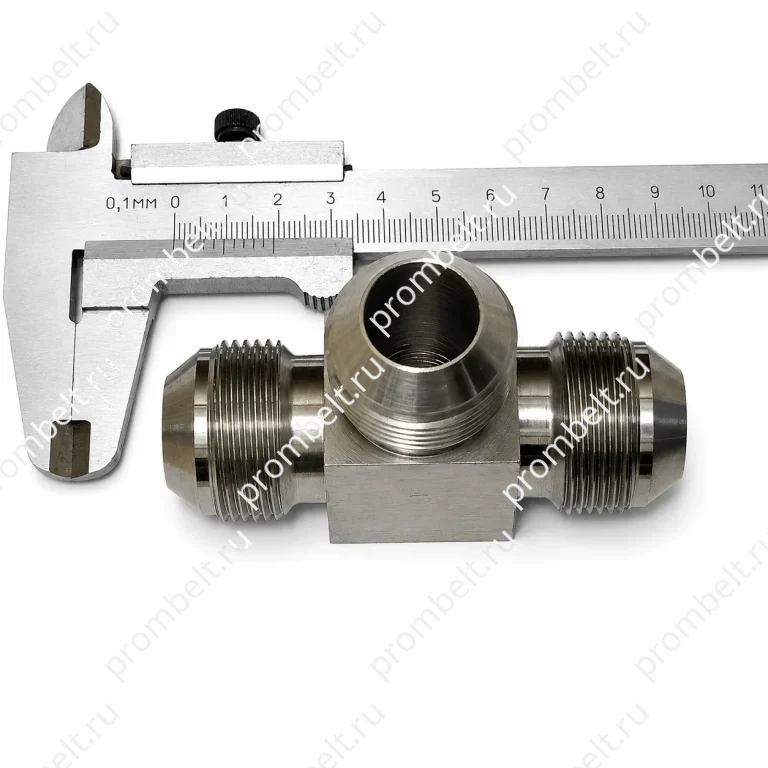

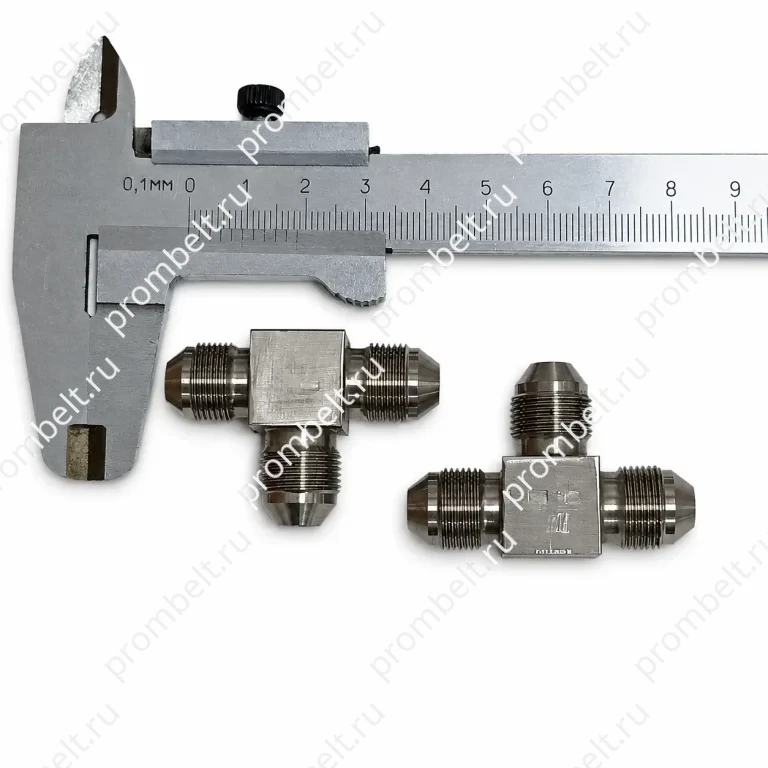

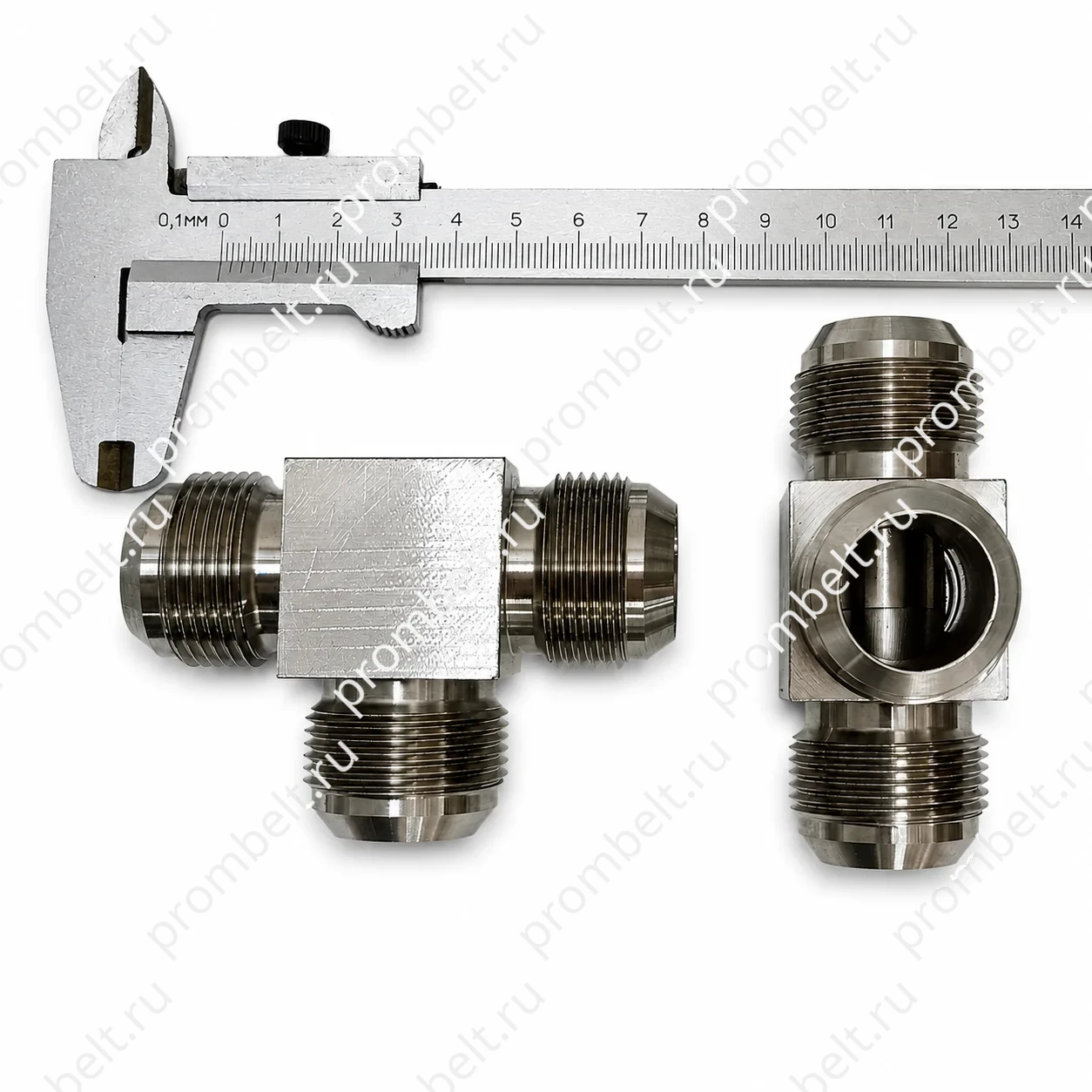

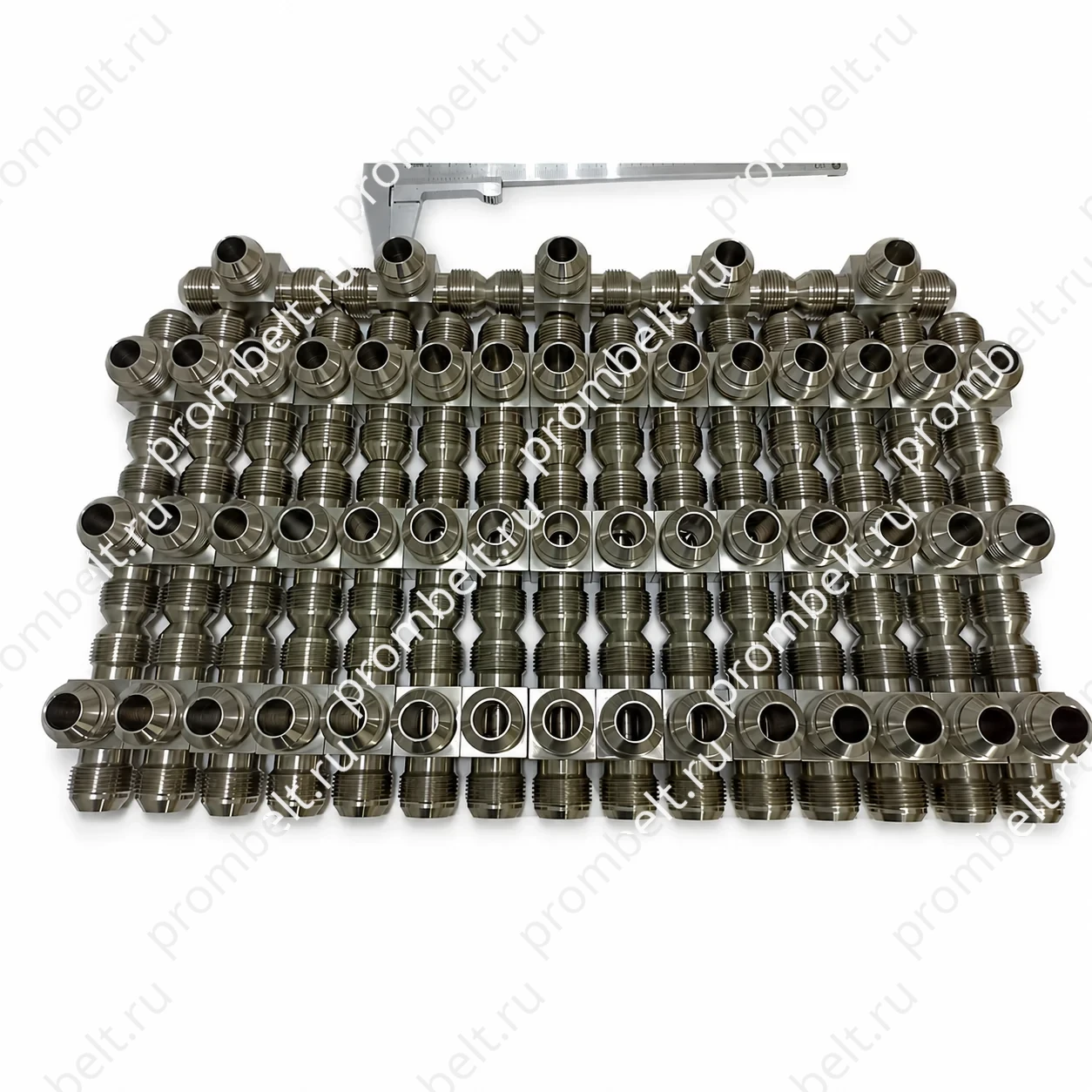

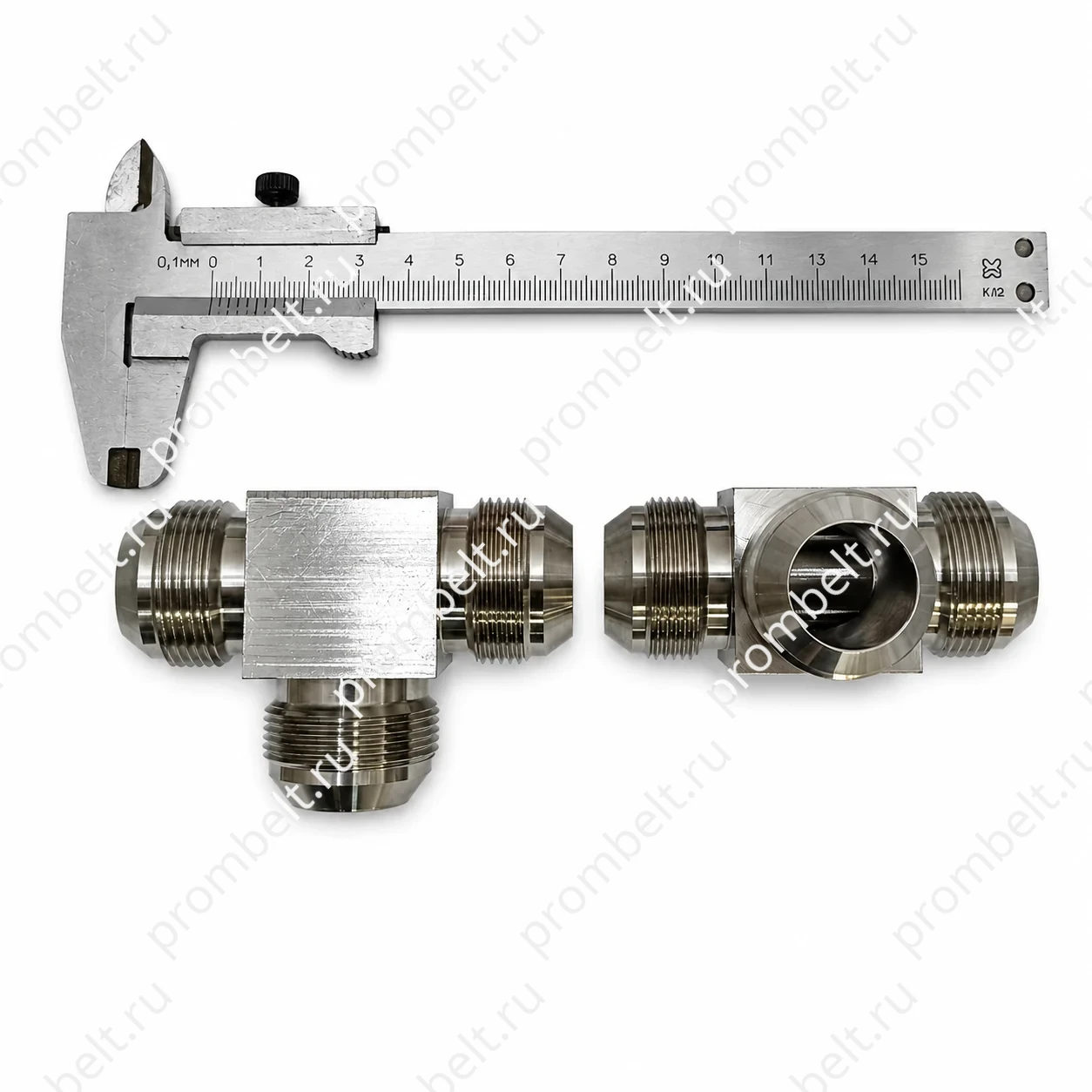

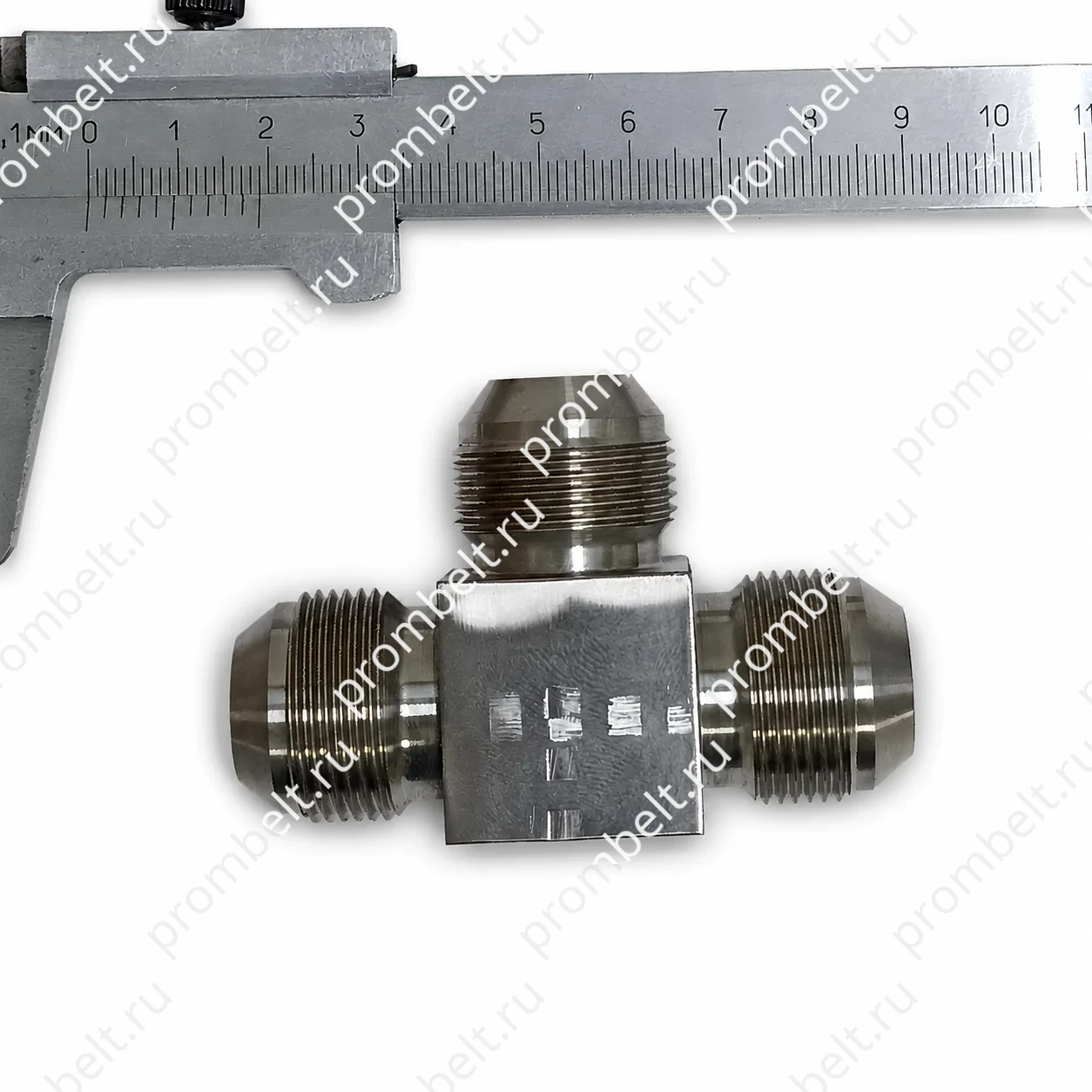

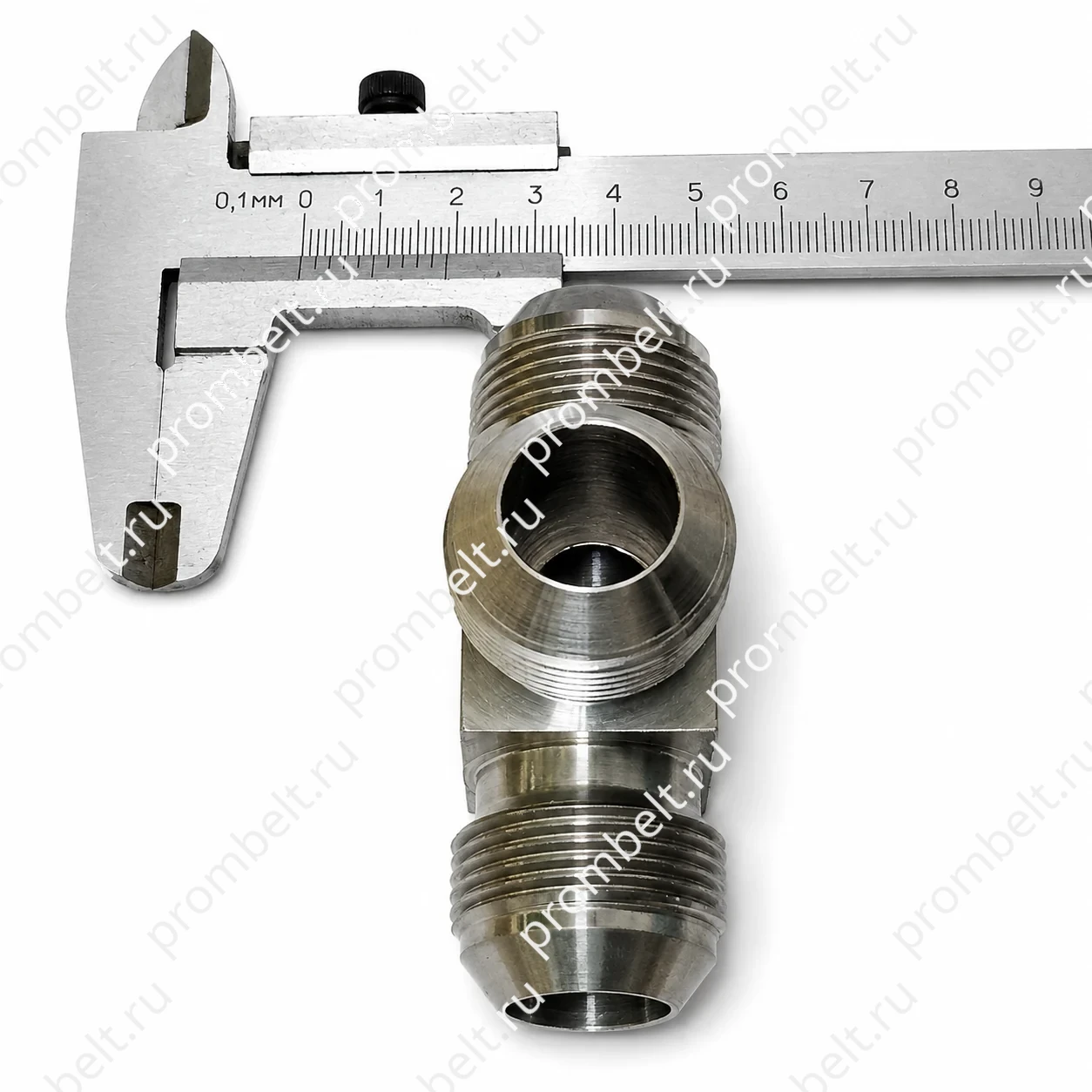

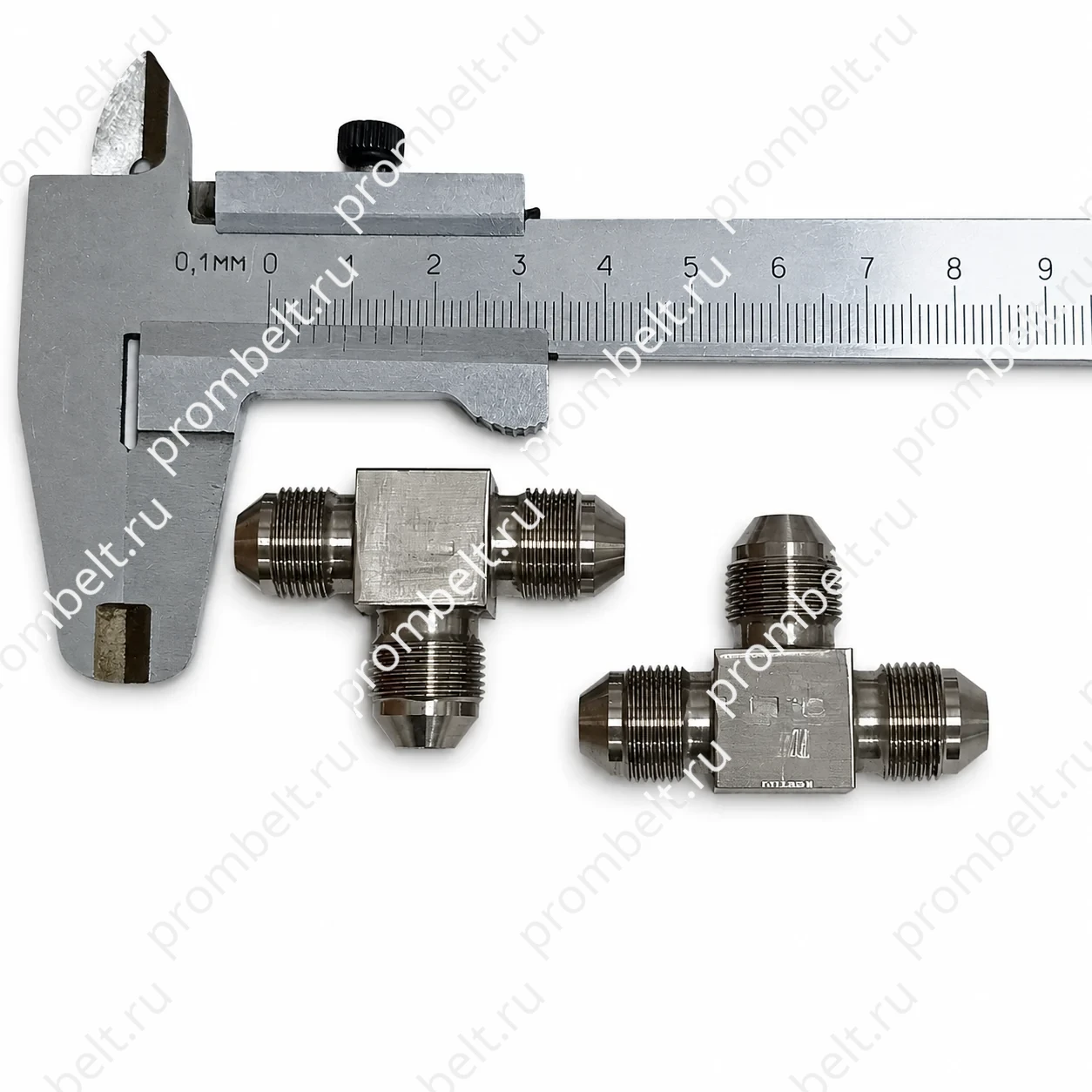

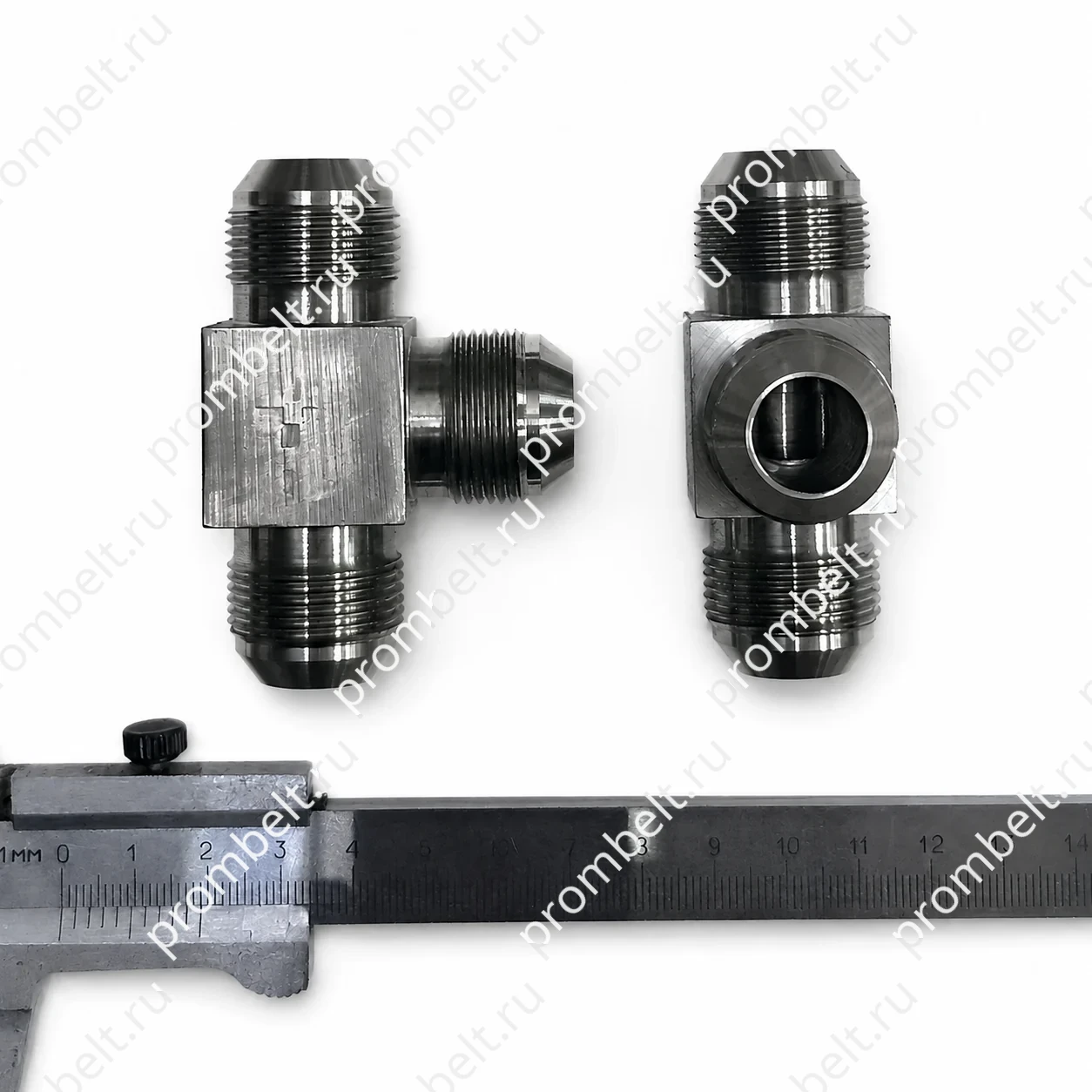

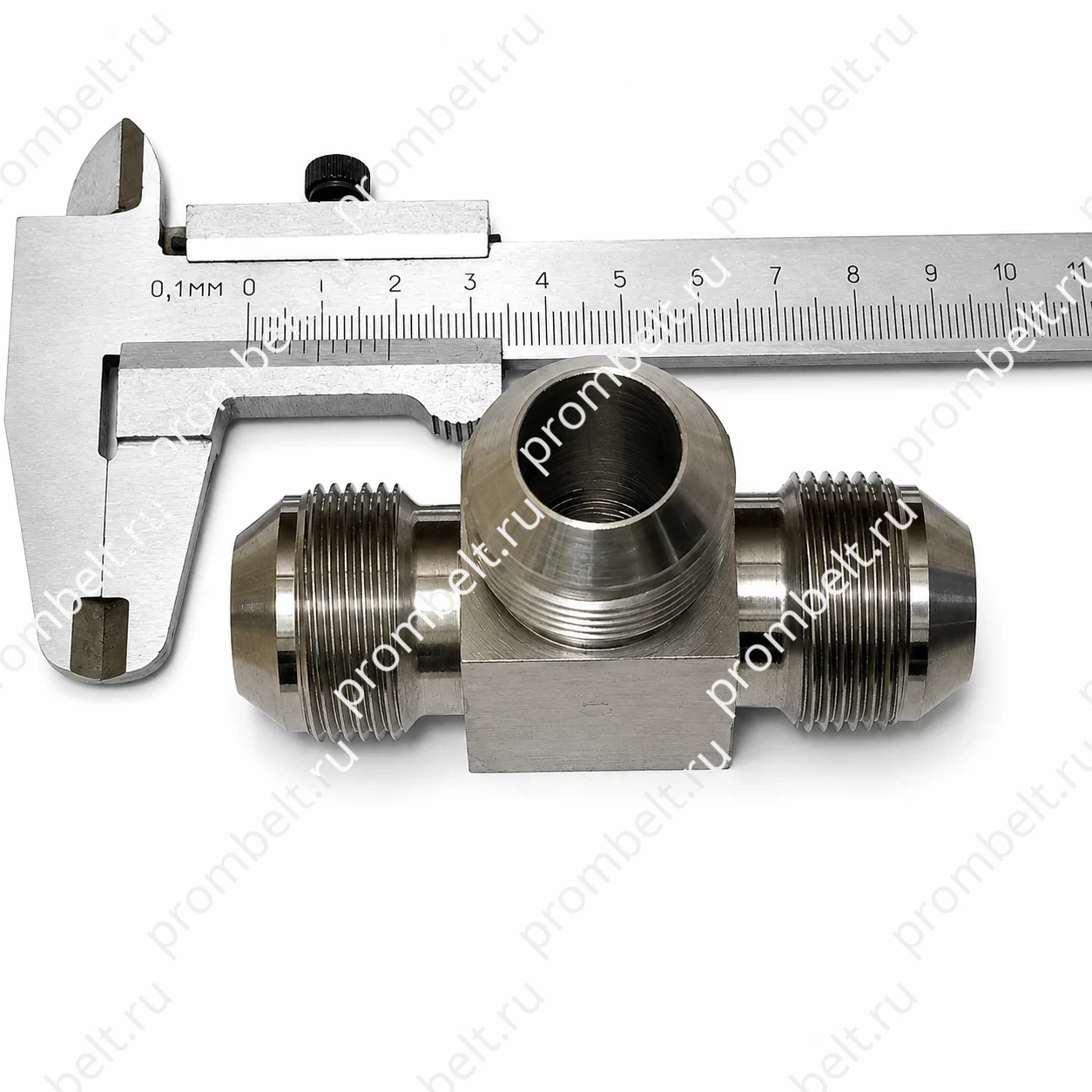

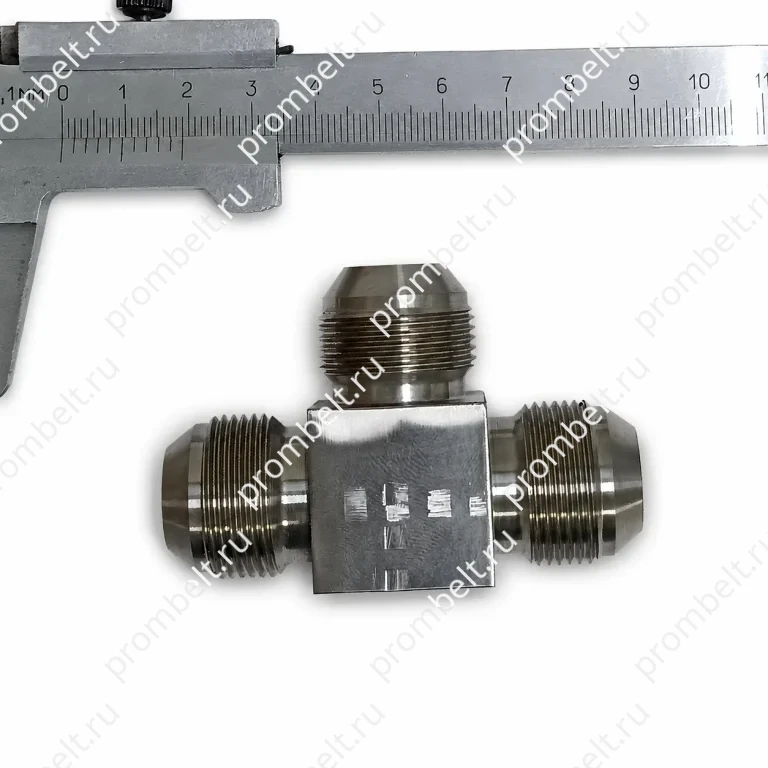

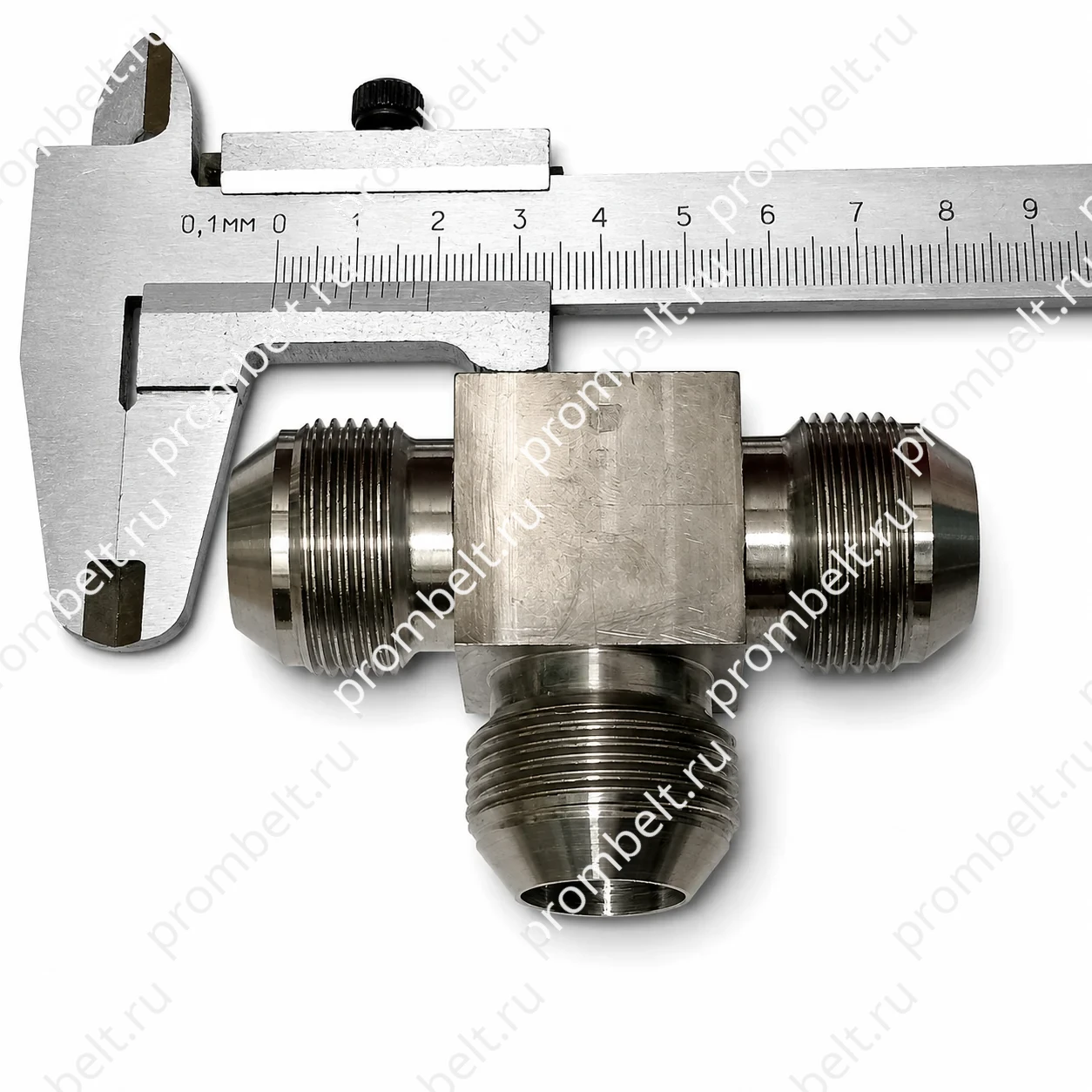

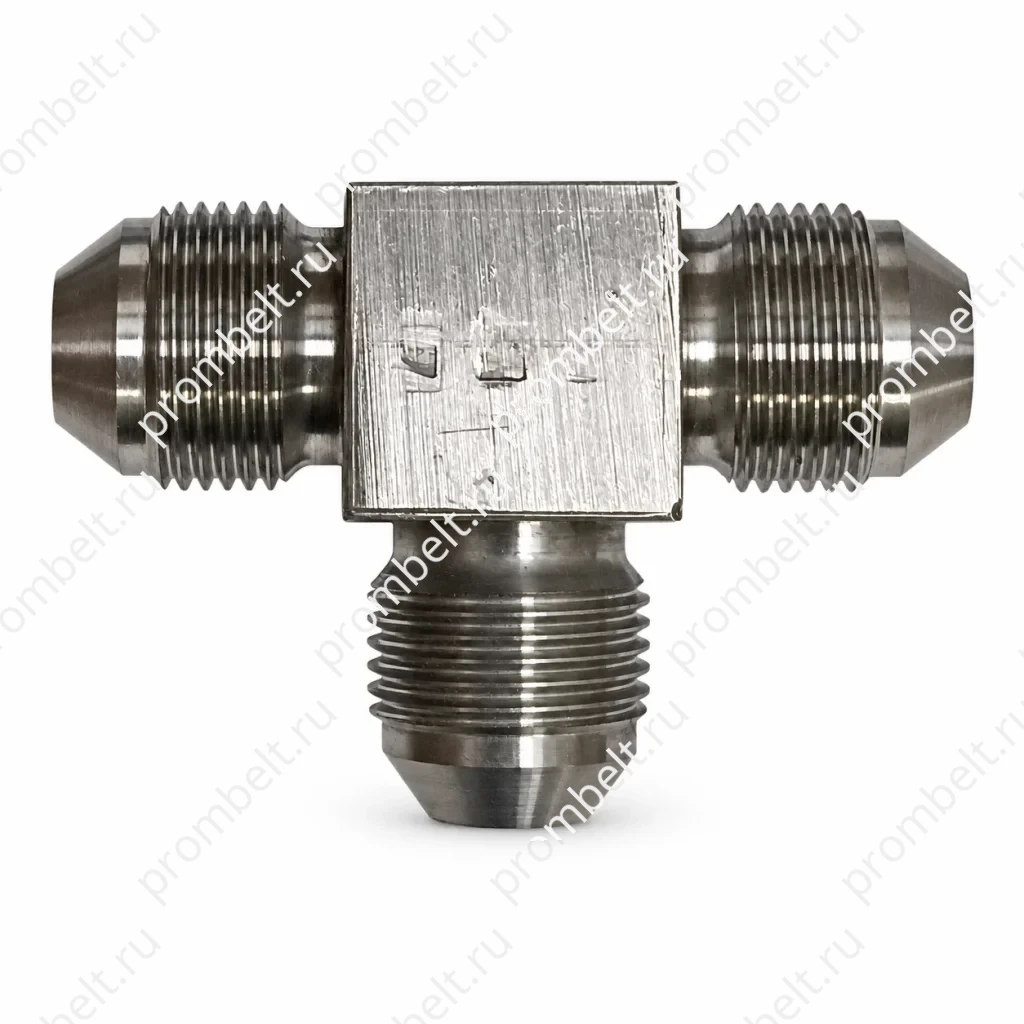

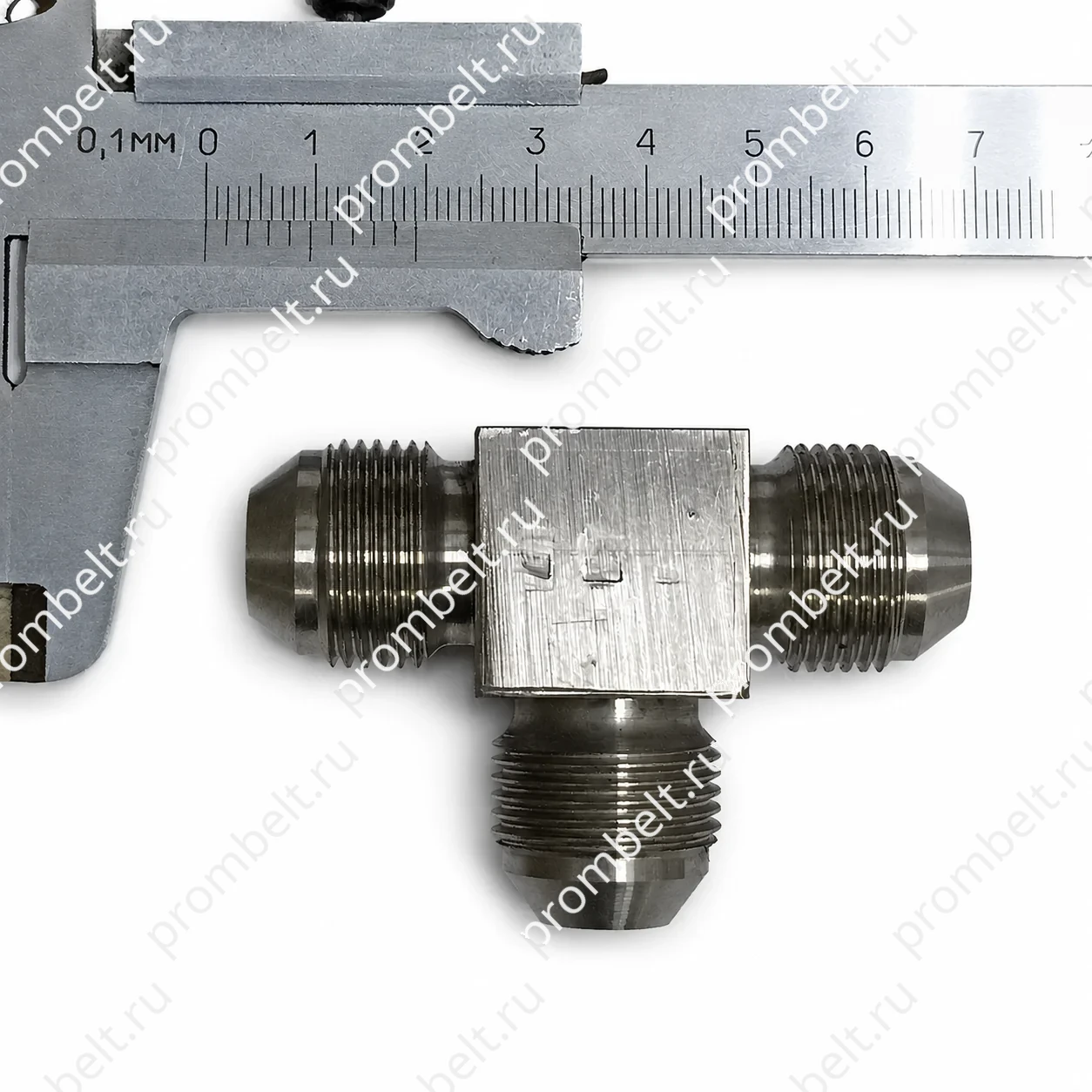

Тройник проходной ГОСТ 13964-74

Изделие используется в соединениях трубопроводов по наружному конусу 74°. Для расчёта отправьте готовое обозначение из спецификации и количество.

Размерный ряд
Dн 3–38 мм
Резьба
М8×1 — М48×2
Размер под ключ
S 7–46 мм
Материалы
5 вариантов по ГОСТ

Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.

Материалы по ГОСТ

  • 31А алюминиевый сплав
  • 22А сталь 45
  • 13А сталь 12Х18Н9Т
  • 11А сталь 13Х11Н2В2МФ
  • 41А бронза
Для расчёта
Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ
Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.

Тройник проходной ГОСТ 13964-74: размеры и обозначения

Изделие используется в соединениях трубопроводов по наружному конусу 74°.

Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

Технические требования

  1. Резьбовая часть тройников — по ГОСТ 13955—74.
  2. Маркировать и клеймить — по ГОСТ 13977—74.
  3. Технические условия — по ГОСТ 13977—74.

Тройник проходной ГОСТ 13964-74: конструкция и размеры

Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.

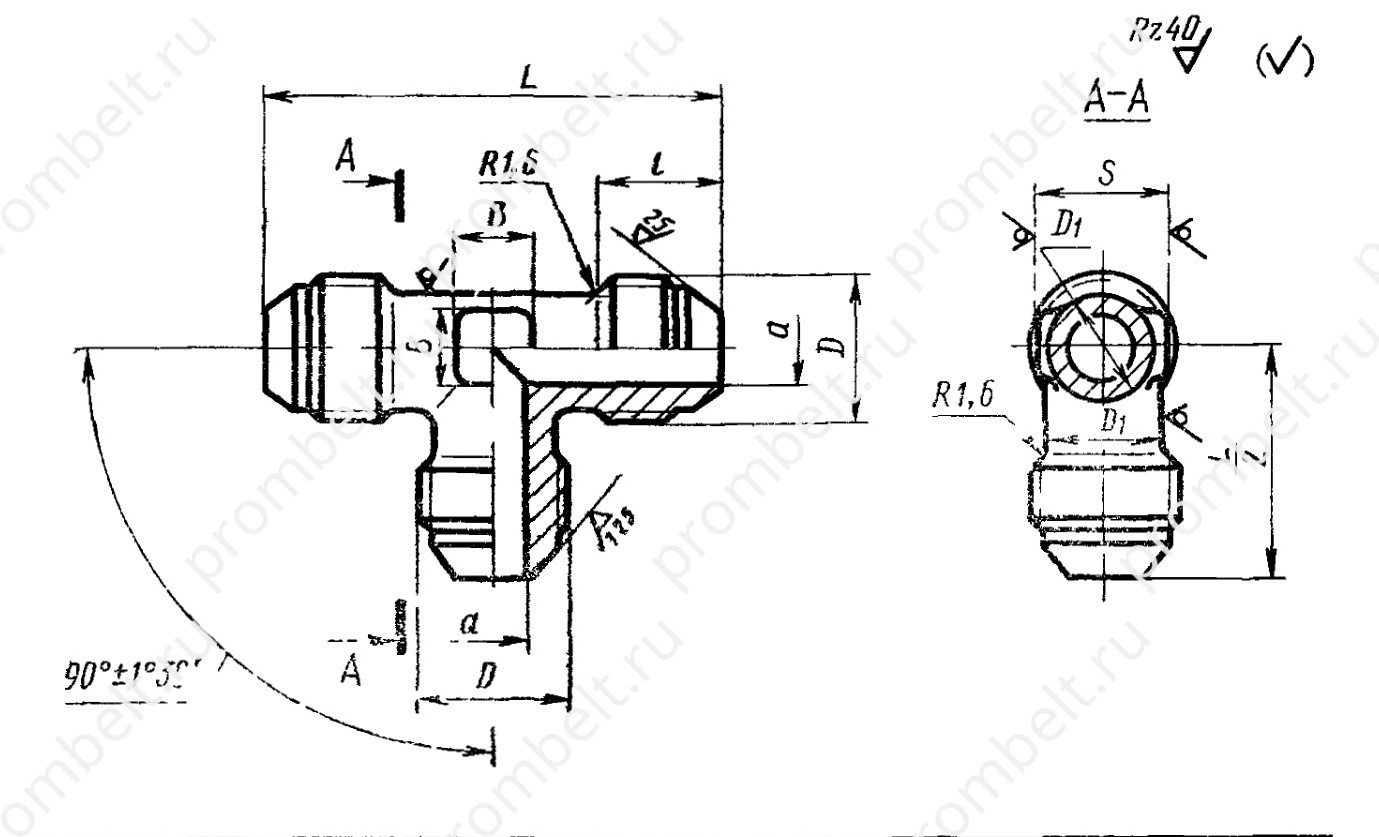

Схема по ГОСТ 13964-74, конструкция по гост 1

Конструкция по ГОСТ

Размеры для Dн 3–38 мм

Схема · Таблица размеров

Что указать в заявке

  • готовое обозначение изделия по ГОСТ из спецификации
  • количество изделий
  • при наличии — спецификацию или чертёж

Вместе с тройниками проходными по ГОСТ 13964-74 часто покупают:

Соединения трубопроводов по наружному конусу 74°

Схемы, обозначения и таблицы ГОСТ

Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.

Конструкция и размеры

1. Конструкция и размеры проходных тройников должны соответствовать указанным на чертеже и в таблице.

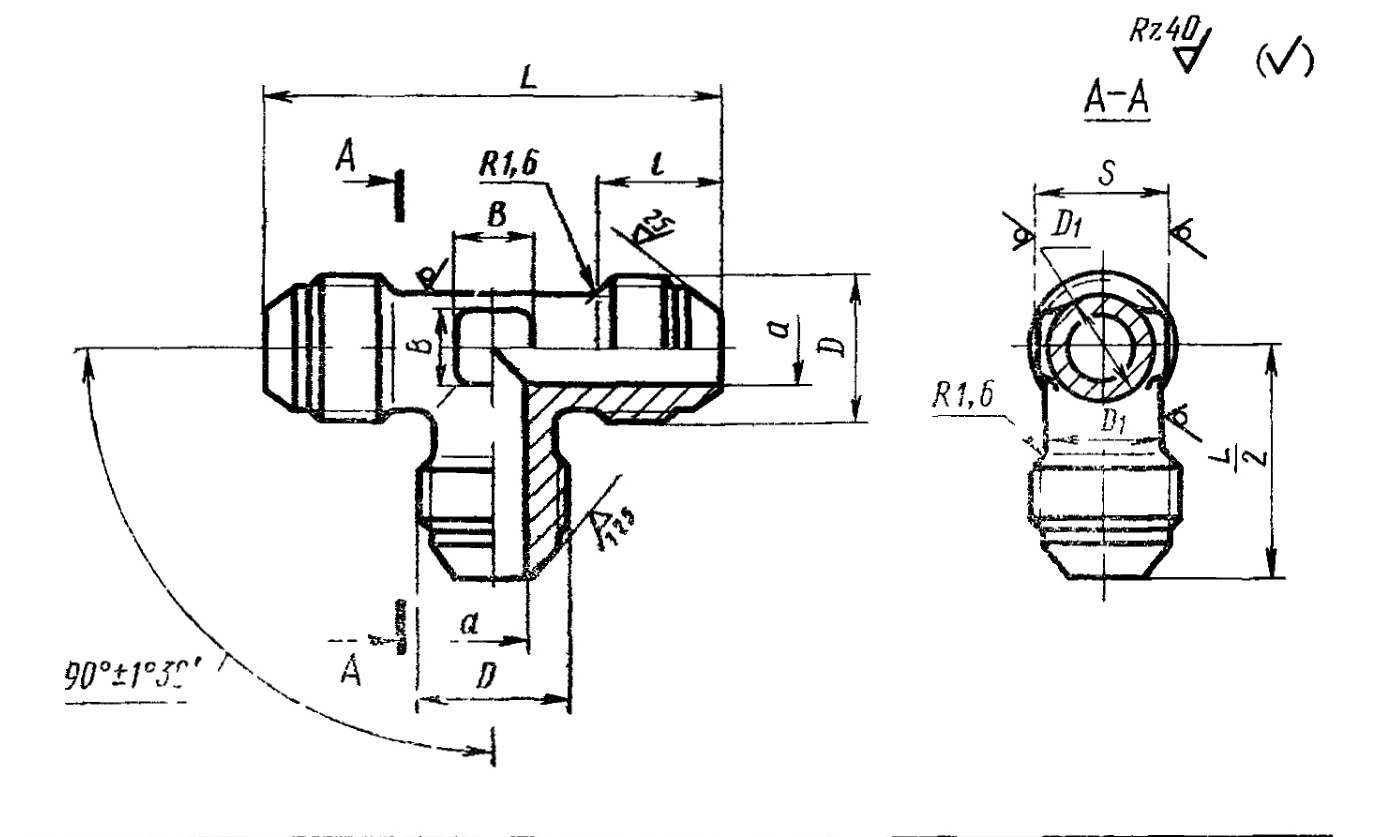

Схема по ГОСТ 13964-74
Схема по ГОСТ 13964-74

Примеры условных обозначений

  • Пример условного обозначения проходного тройника к трубопроводу Dн = 12 мм из алюминиевого сплава: Тройник проходной 12—31А ГОСТ 13964—74
  • То же, из стали марки 45: Тройник проходной 12—22А ГОСТ 13964—74
  • То же, из стали марки 12Х18Н9Т: Тройник проходной 12—13А ГОСТ 13964—74
  • То же, из стали марки 13Х11Н2В2МФ: Тройник проходной 12—11А ГОСТ 13964—74
  • То же, из бронзы: Тройник проходной 12—41А ГОСТ 13964—74
  • То же, для изделий общего применения: Тройник проходной 12—31 ГОСТ 13964—74
  • То же, для изделий общего применения: Тройник проходной 12—22 ГОСТ 13964—74
  • То же, для изделий общего применения: Тройник проходной 12—13 ГОСТ 13964—74
  • То же, для изделий общего применения: Тройник проходной 12—11 ГОСТ 13964—74
  • То же, для изделий общего применения: Тройник проходной 12—41 ГОСТ 13964—74

Таблица 1

Таблица 1
Наружный
диаметр труб
Dн		Применяе-
мость		Размеры в ммМасса 100 шт., кг
dDD₁SlLBАлю-
миниевый
сплав		СтальБронза
Пред.
откл.
±0,3
31,7M8×16711385——1,17
42,7M10×181012426—2,011,93
63,7M12×1101213461,133,213,08
85,5M14×112144871,704,824,63
107,5M16×11417145292,176,175,91
129,5M20×1,516191762103,349,489,10
1411,5M22×1,5182266134,2111,9511,45
1613,5M24×1,5201870155,2514,9014,30
1815,5M27×1,5222474176,8719,5018,71
2017,0M30×224271978188,9625,4524,40
2219,0M33×2272286219,6127,30—
2522,02830882211,8133,50
2825,0M39×2343623982814,3140,70
3027,015,2043,20
3228,0M42×23841241043016,9548,20
3430,0M45×220,5658,20
3632,0M48×243462511023,9867,80
3834,025,5672,40

Материалы

  • 31А — Алюминиевый сплав; для изделий общего применения — 31
  • 22А — Сталь марки 45; для изделий общего применения — 22
  • 13А — Сталь марки 12Х18Н9Т; для изделий общего применения — 13
  • 11А — Сталь марки 13Х11Н2В2МФ; для изделий общего применения — 11
  • 41А — Бронза; для изделий общего применения — 41
