Соединения трубопроводов по наружному конусу 74°

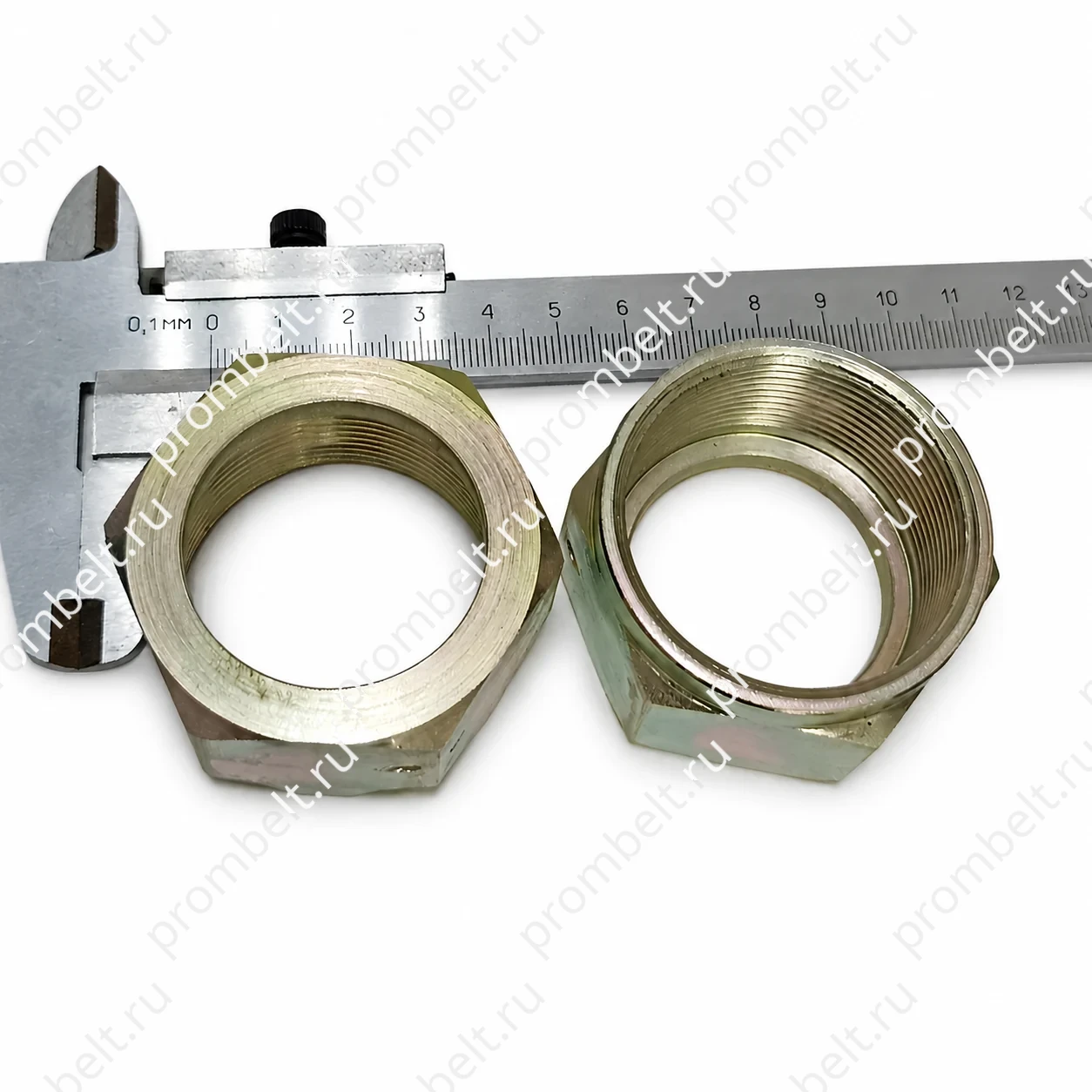

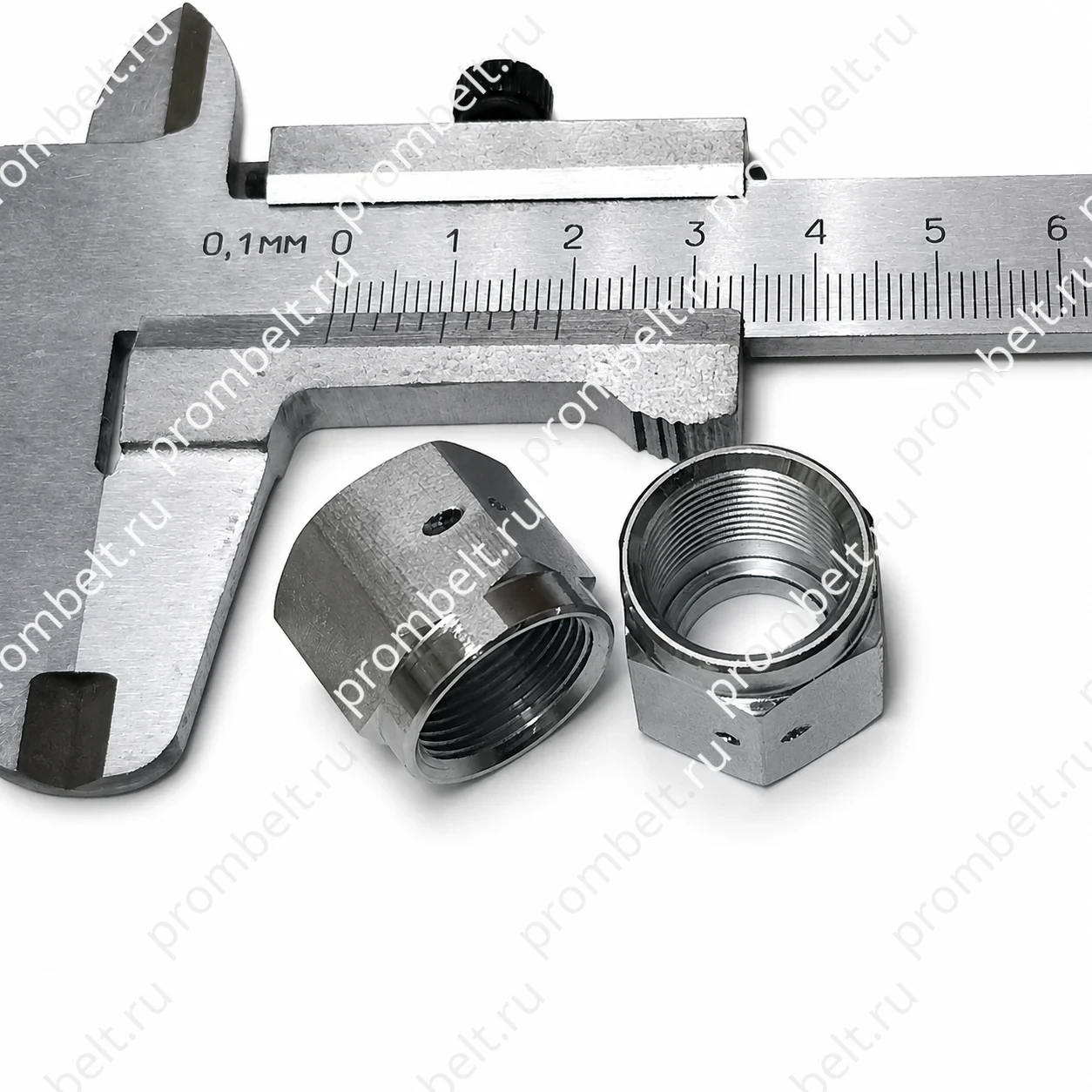

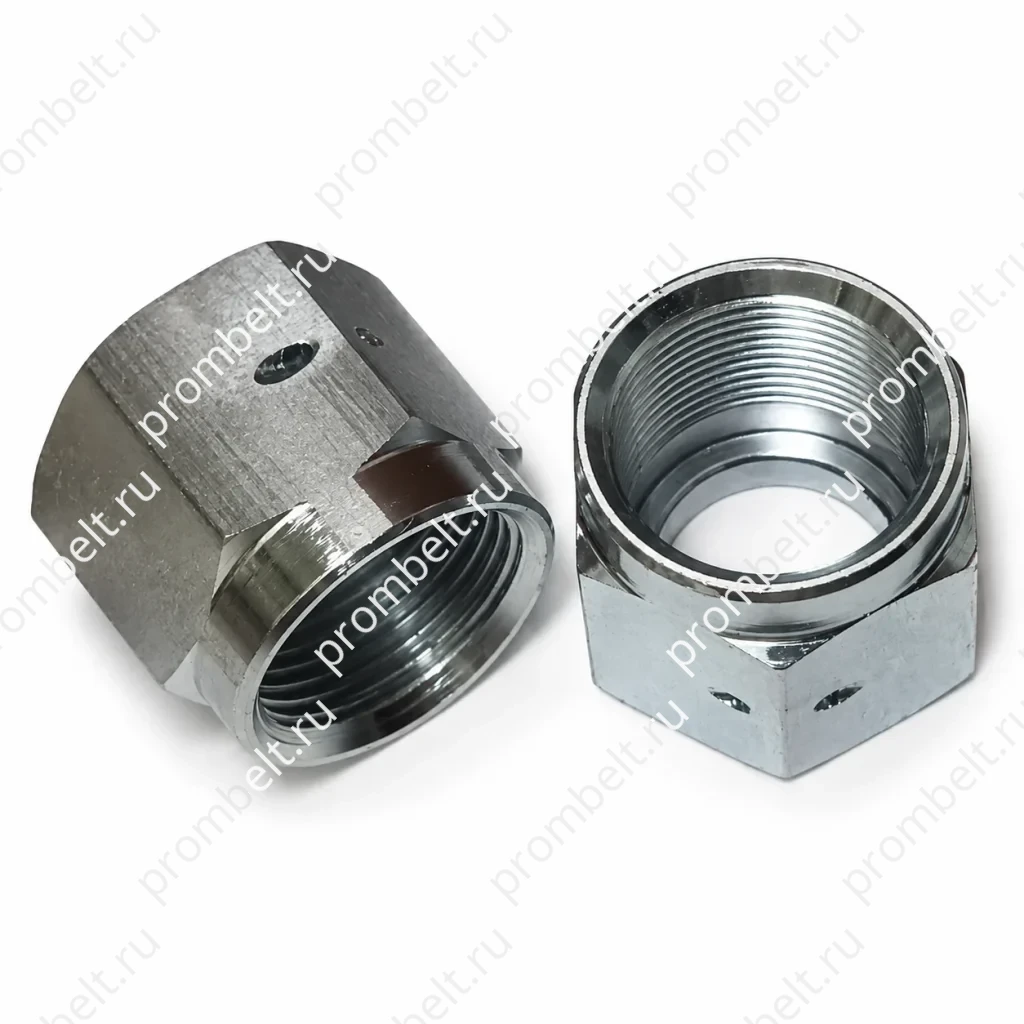

Гайка накидная ГОСТ 13957-74

Накидная гайка для соединений трубопроводов по наружному конусу 74°. Размер трубы, материал и дополнительные требования указываются в обозначении по ГОСТ.

Размерный ряд
Dн 3–38 мм
Резьба
М8×1 — М48×2
Размер под ключ
S 12–55 мм
Материалы
4 варианта по ГОСТ

Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.

Материалы по ГОСТ

  • 31А алюминиевый сплав
  • 22А сталь 45
  • 12А сталь 14Х17Н2
  • 11А сталь 13Х11Н2В2МФ
Для расчёта
Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ
Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.

Конструкция и технические требования

  1. Допуски торцового биения поверхности А и радиального — поверхности Б относительно оси резьбы: А—0,07 мм; Б—0,1 мм.
  2. Радиус 0,4+0,2 допускается заменять фаской 0,4+0,2×45°.

Требования к покрытиям, контролю и маркировке — по ГОСТ 13977-74 с учётом требований ГОСТа изделия.

Маркировка партии

По пп. 4–5 ГОСТ 13957-74 наружный диаметр трубы, код материала и клеймо указываются на бирке для всей партии. Допускается маркировать гайки несмываемой краской на гранях шестигранника.

Накидная гайка в сборке с ниппелем и трубой

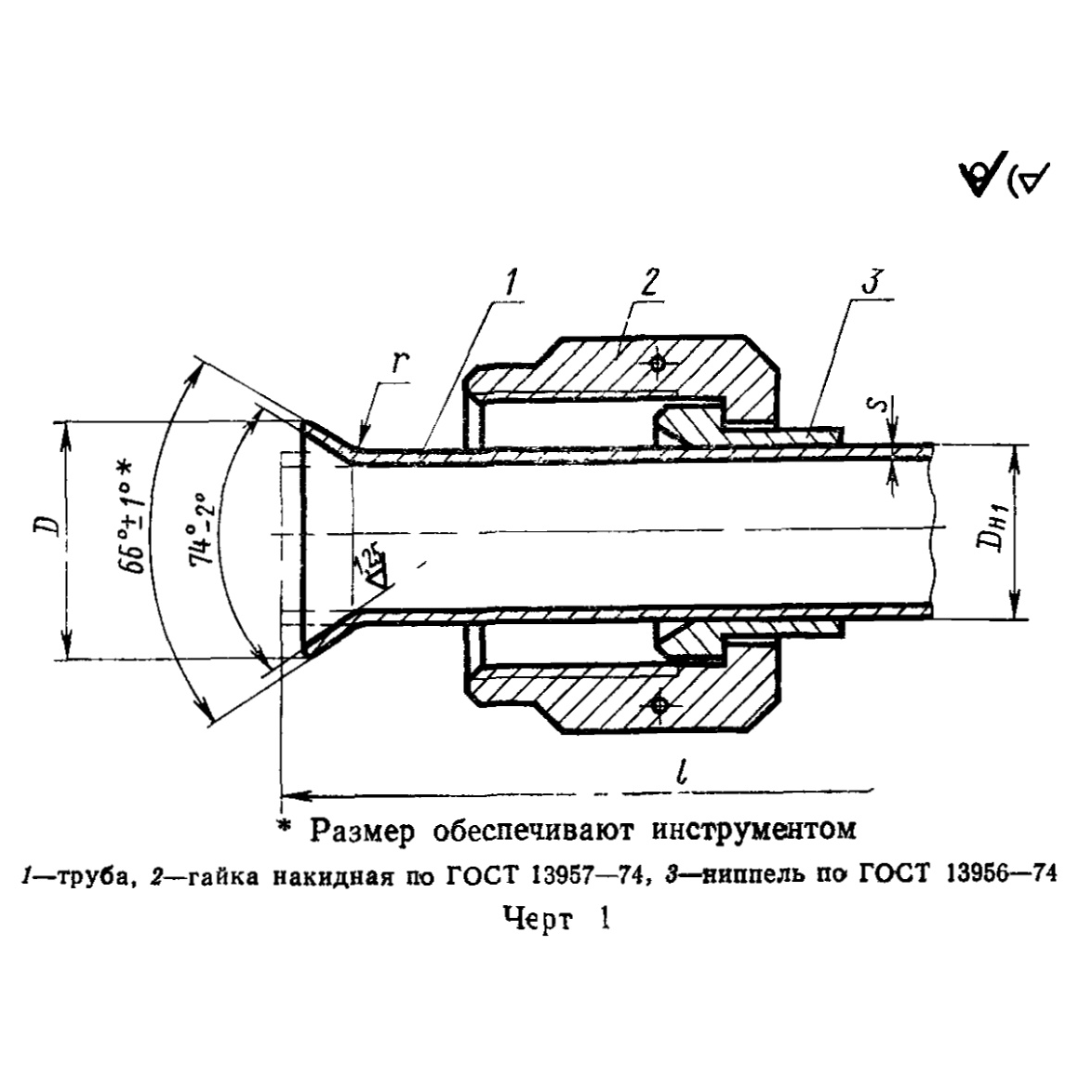

Схема по ГОСТ 13954-74: развальцованный конец трубы с ниппелем и накидной гайкой
Схема по ГОСТ 13954-74, черт. 1.

Позиции на схеме:

  1. Труба.
  2. Гайка накидная ГОСТ 13957-74.
  3. Ниппель ГОСТ 13956-74.

Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия.

Вместе с гайками накидными по ГОСТ 13957-74 часто покупают:

Соединения трубопроводов по наружному конусу 74°

Схемы, обозначения и таблицы ГОСТ

Конструкция и размеры

1. Конструкция и размеры накидных гаек должны соответствовать указанным на чертеже и в таблице.

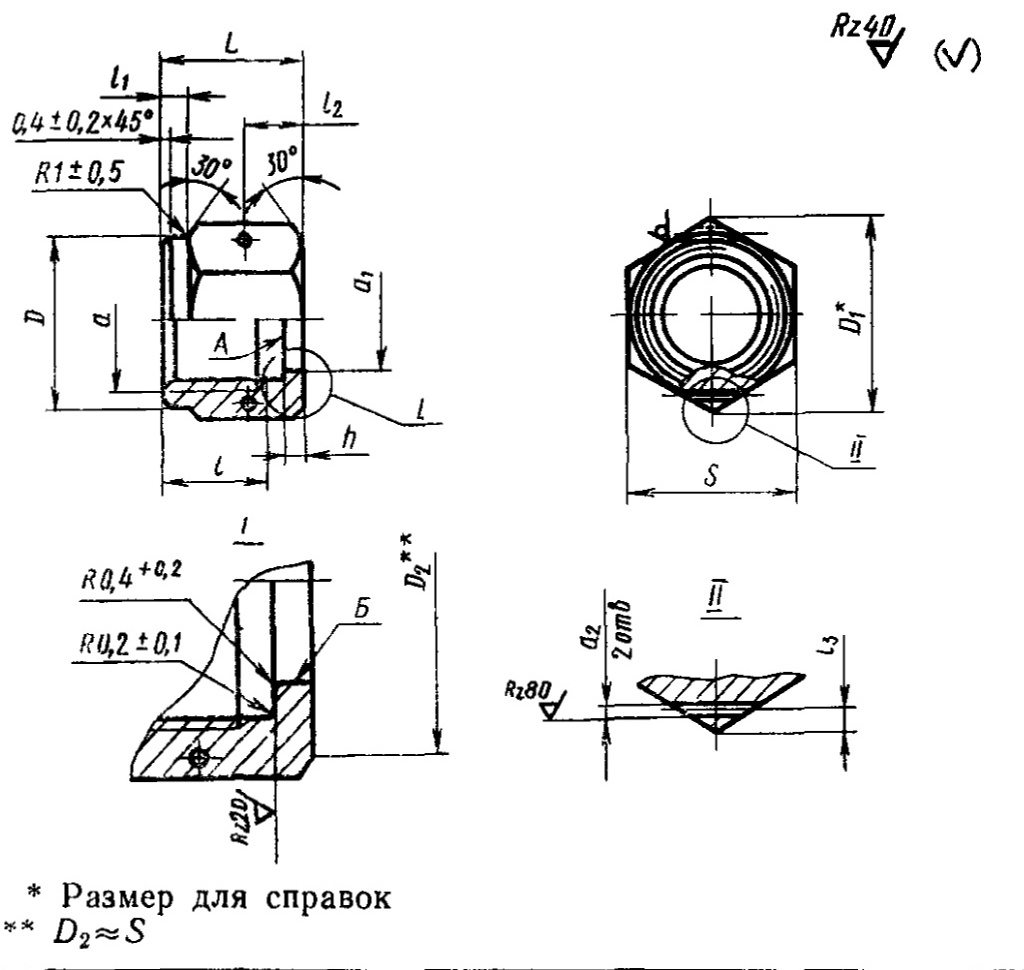

Схема по ГОСТ 13957-74
Схема по ГОСТ 13957-74

Примеры условных обозначений

  • Пример условного обозначения накидной гайки к трубопроводу Dн = 12 мм из алюминиевого сплава: Гайка накидная 12—31А ГОСТ 13957—74

    12 — наружный диаметр трубы, мм, а не размер резьбы; 31А — алюминиевый сплав основного назначения. Для изделий общего применения ГОСТ приводит обозначение 31 без А.

  • То же, из стали марки 45: Гайка накидная 12—22А ГОСТ 13957—74
  • То же, из стали марки 14Х17Н2: Гайка накидная 12—12А ГОСТ 13957—74
  • То же, из стали марки 13Х11Н2В2МФ: Гайка накидная 12—11А ГОСТ 13957—74
  • То же, для изделий общего применения: Гайка накидная 12—31 ГОСТ 13957—74
  • То же, для изделий общего применения: Гайка накидная 12—22 ГОСТ 13957—74
  • То же, для изделий общего применения: Гайка накидная 12—12 ГОСТ 13957—74
  • То же, для изделий общего применения: Гайка накидная 12—11 ГОСТ 13957—74

Таблица 1

Таблица 1
Размеры в мм
Наружный
диаметр
труб Dн		Применяе-
мость		dd₁d₂DD₁Sll₁l₂l₃LhМасса 100 шт. кг
Пред.
откл.
по H11		Пред.
откл.
+0,12
−0,06		Пред.
откл.
+1,0
−0,5		Пред.
откл.
±0,25		Номин.Пред.
откл.		Пред.
откл.
±0,2		Алю-
миние-
вый
сплав		Сталь
3M8×14,11,01213,812945,0±0,251,2143,0—0,75
4M10×15,21416,214105,515—1,17
6M12×17,51,21719,617116,51,5170,671,87
8M14×19,54,00,501,39
10M16×111,91921,919127,0180,611,70
12M20×1,514,21,52427,724158,5211,223,40
14M22×1,516,22731,22758,02,01,564,34
16M24×1,518,24,01,193,32
18M27×1,520,23034,6308,5223,51,494,15
20M30×1,522,23641,636179,5244,03,098,61
22M33×224,21810,5262,456,82
2527,31911,0282,697,50
28M39×230,32,04653,14620611,5±0,32,5294,54,6112,85
3032,32112,0305,05,7115,20
32M42×234,35,5815,51
34M45×236,65057,7506,6218,45
36M48×238,65563,555227,4420,70
3840,812,5317,1319,85

Материалы

Обозначения материалов
ОбозначениеМатериал
31А / 31Алюминиевый сплав
22А / 22Сталь 45
12А / 12Сталь 14Х17Н2
11А / 11Сталь 13Х11Н2В2МФ

Формат обозначения — по ГОСТ изделия; коды материалов — по ГОСТ 13977-74.

Дополнительные обозначения покрытия

Ц означает замену кадмирования цинкованием для арматуры, контактирующей с топливом. Для внутренних поверхностей накидных гаек из нержавеющей стали М означает меднение, Эф — электрохимическое фосфатирование; условия применения установлены п. 1.9 ГОСТ 13977-74.

Покрытие сохраняют в обозначении заявки; возможность выполнения конкретного покрытия согласовывается при расчёте.
