Группа ГОСТ: Герметизируемые, фланцевые и под уплотнения

  • Угольник фланцевый проходной герметизируемый ГОСТ 20189-74

    Угольник фланцевый проходной герметизируемый ГОСТ 20189-74

    Изделие используется в соединениях трубопроводов по наружному конусу 74°. Изготавливается в двух исполнениях; каждому соответствуют собственные схема и таблица размеров.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Конструкция и размеры фланцевых проходных угольников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.
    2. Конструкция и размеры фланцевых проходных угольников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.
    3. Резьбовая часть угольников — по ГОСТ 13955—74.
    4. Маркировать и клеймить — по ГОСТ 13977—74.
    5. Технические условия — по ГОСТ 13977—74.

    Фланцевый угольник в сборке с гайкой и шайбой

    Схема по ГОСТ 13977-74: сборка с фланцевым герметизируемым угольником
    Схема по ГОСТ 13977-74, приложение 1, черт. 4.

    Позиции на схеме:

    1. Труба в сборе.
    2. Угольник фланцевый проходной герметизируемый ГОСТ 20189-74.
    3. Гайка ГОСТ 13958-74.
    4. Прокладка уплотнительная.
    5. Шайба ГОСТ 20193-74.
    6. Пломба.
    7. Проволока.

    Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.

  • Угольник фланцевый переходный ГОСТ 20190-74

    Угольник фланцевый переходный ГОСТ 20190-74

    Изделие используется в соединениях трубопроводов по наружному конусу 74°.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Резьбовая часть угольников — по ГОСТ 13955—74.
    2. Маркировать и клеймить — по ГОСТ 13977—74.
    3. Технические условия — по ГОСТ 13977—74.
  • Тройник фланцевый проходной герметизируемый ГОСТ 20191-74

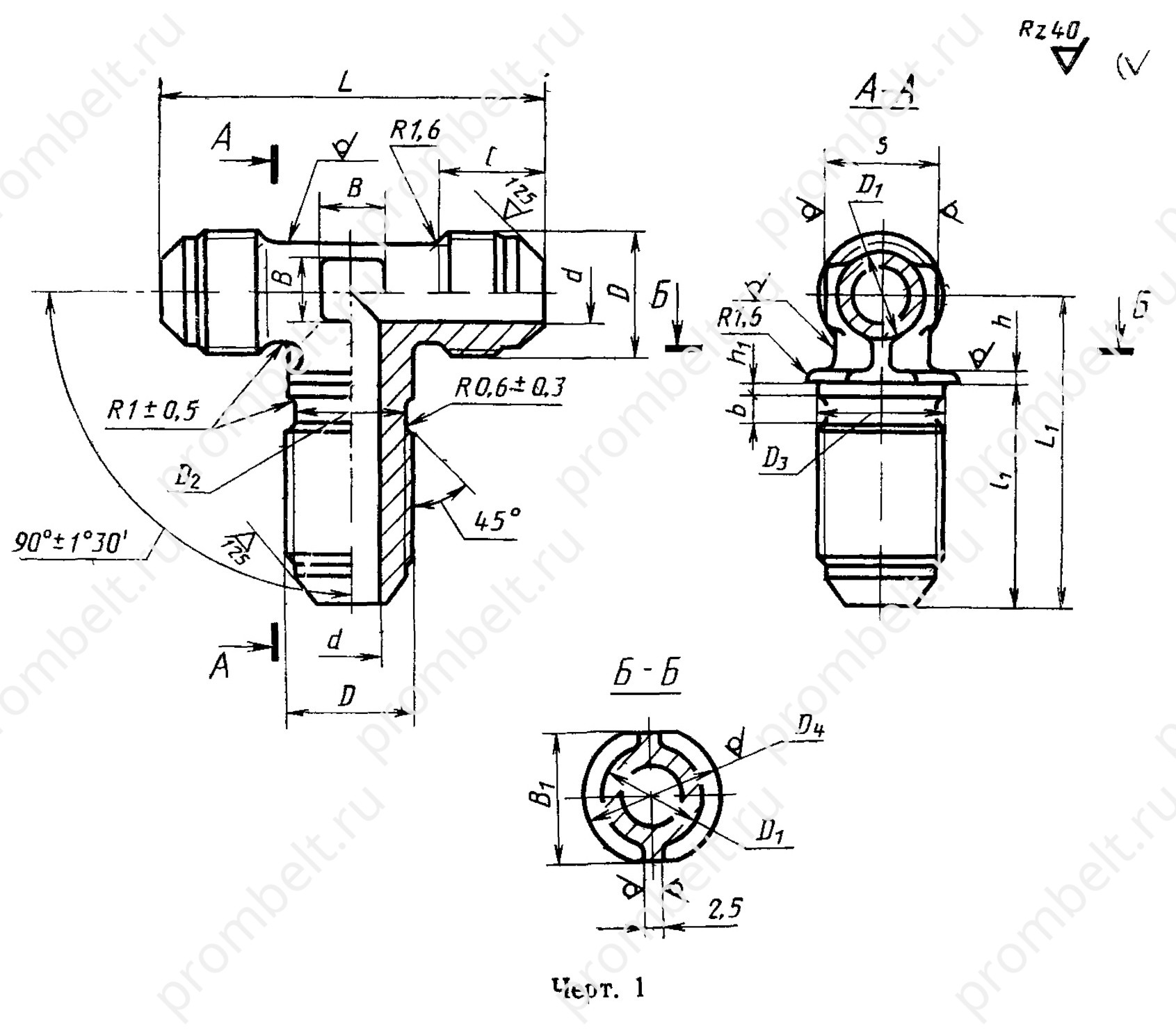

    Тройник фланцевый проходной герметизируемый ГОСТ 20191-74

    Изделие используется в соединениях трубопроводов по наружному конусу 74°. Изготавливается в двух исполнениях; каждому соответствуют собственные схема и таблица размеров.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Конструкция и размеры фланцевых проходных герметизируемых тройников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.
    2. Конструкция и размеры фланцевых проходных герметизируемых тройников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.
    3. Резьбовая часть тройников — по ГОСТ 13955—74.
    4. Маркировать и клеймить — по ГОСТ 13977—74.
    5. Технические условия — по ГОСТ 13977—74.
  • Тройник фланцевый переходный ГОСТ 20192-74

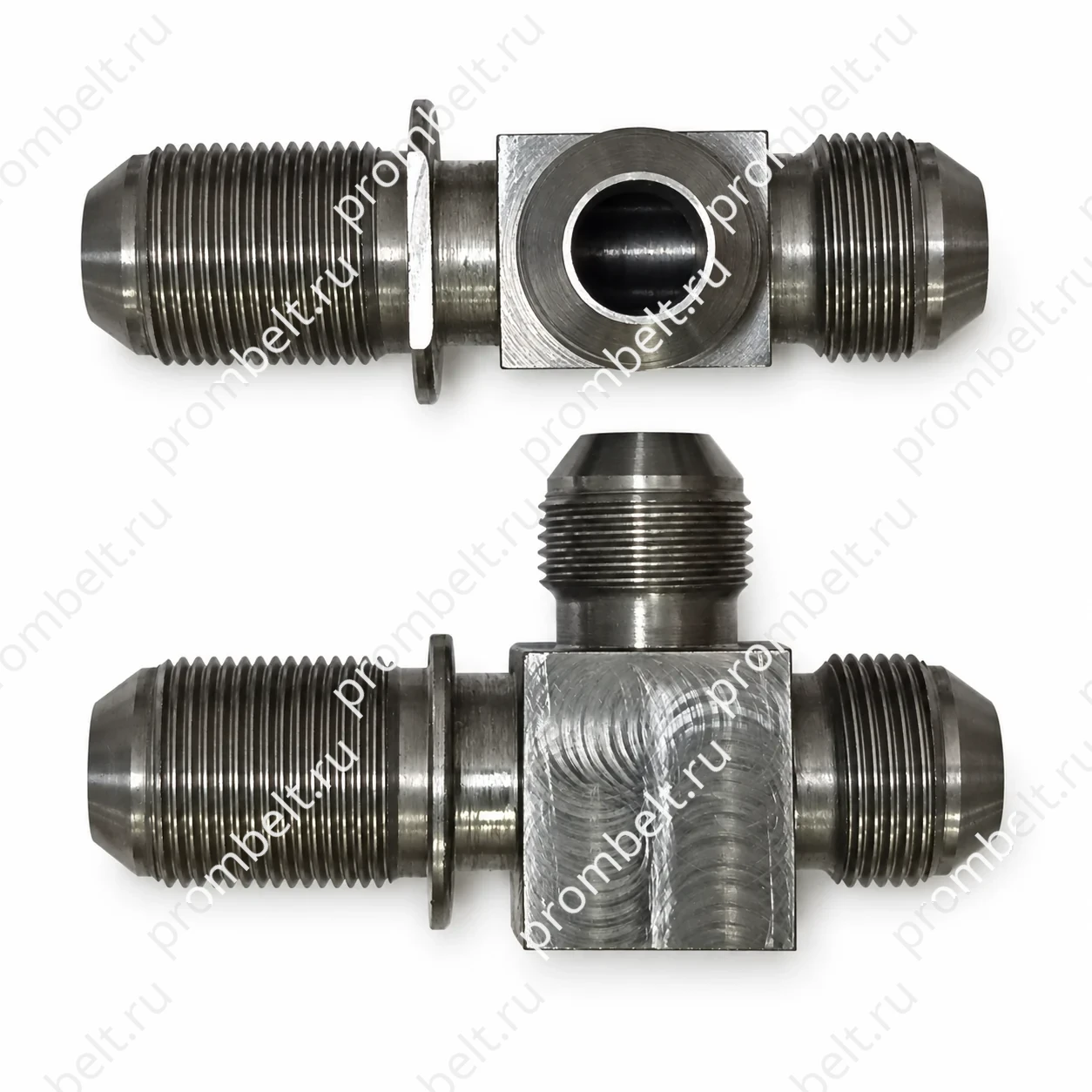

    Тройник фланцевый переходный ГОСТ 20192-74

    Изделие используется в соединениях трубопроводов по наружному конусу 74°. Изготавливается в двух исполнениях; каждому соответствуют собственные схема и таблица размеров.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Конструкция и размеры фланцевых переходных тройников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.
    2. Конструкция и размеры фланцевых переходных тройников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.
    3. Резьбовая часть тройников — по ГОСТ 13955—74.
    4. Маркировать и клеймить — по ГОСТ 13977—74.
    5. Технические условия — по ГОСТ 13977—74.
  • Тройник ввертной переходный под резиновое уплотнение ГОСТ 20200-74

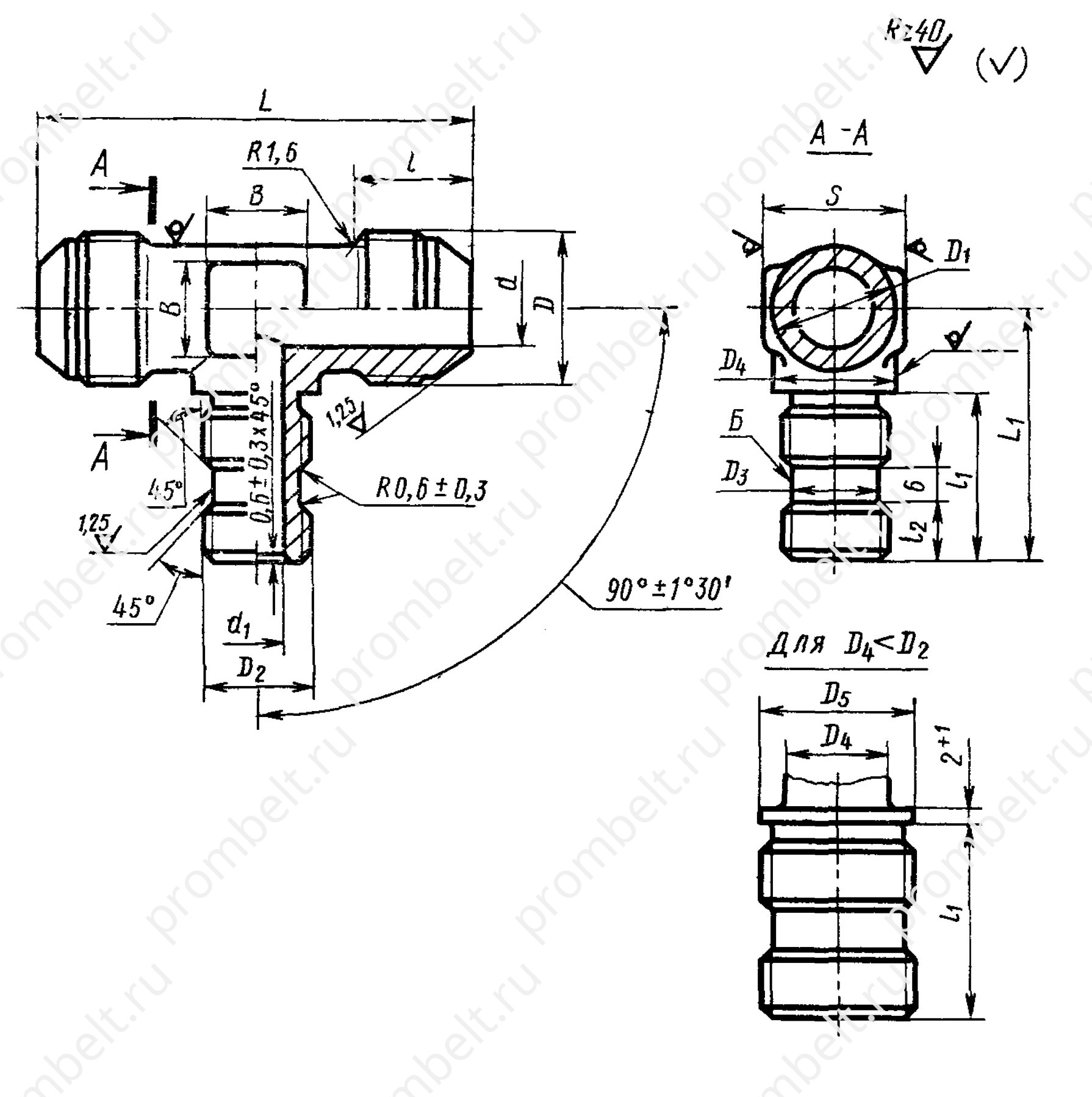

    Тройник ввертной переходный под резиновое уплотнение ГОСТ 20200-74

    Изделие используется в соединениях трубопроводов по наружному конусу 74°.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Резьбовая часть тройников на длине l — по ГОСТ 13955—74.
    2. Допуск радиального биения поверхности Б относительно оси резьбы D₂ — 0,08 мм.
    3. Маркировать и клеймить — по ГОСТ 13977—74.
    4. Технические условия — по ГОСТ 13977—74.
  • Тройник ввертной под резиновое уплотнение ГОСТ 20199-74

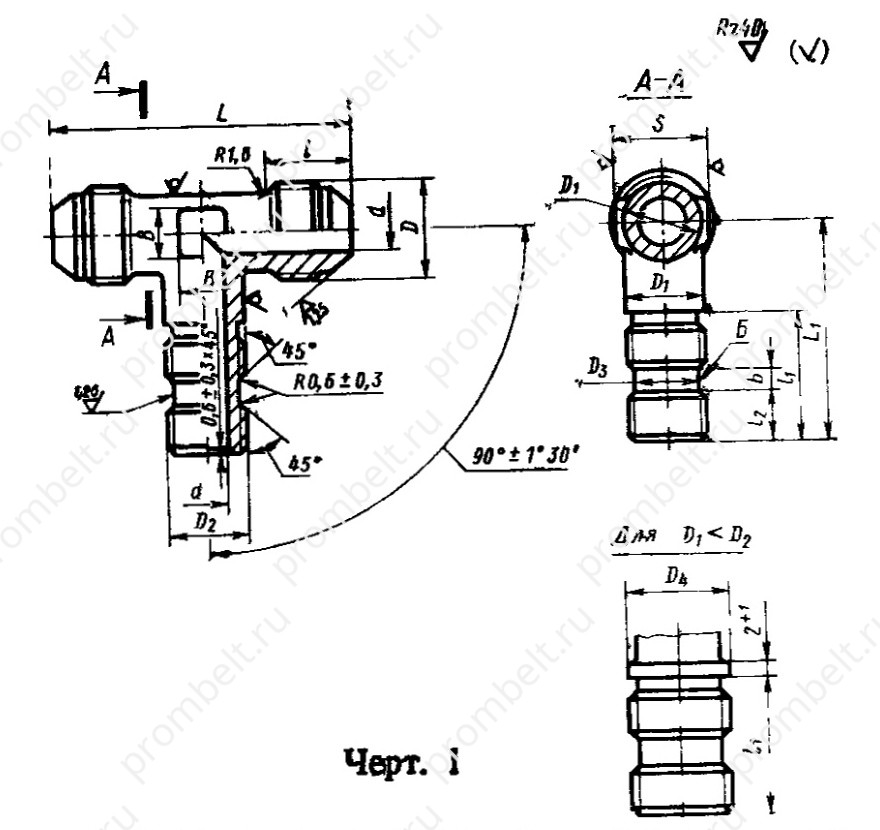

    Тройник ввертной под резиновое уплотнение ГОСТ 20199-74

    Изделие используется в соединениях трубопроводов по наружному конусу 74°. Изготавливается в двух исполнениях; каждому соответствуют собственные схема и таблица размеров.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Конструкция и размеры ввертных тройников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.
    2. Конструкция и размеры ввертных тройников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.
    3. Резьбовая часть тройников на длине l — по ГОСТ 13955—74.
    4. Допуск радиального биения поверхности Б относительно оси резьбы D₂ — 0,08 мм.
    5. Маркировать и клеймить — по ГОСТ 13977—74.
    6. Технические условия — по ГОСТ 13977—74.
  • Угольник ввертной переходный под резиновое уплотнение ГОСТ 20198-74

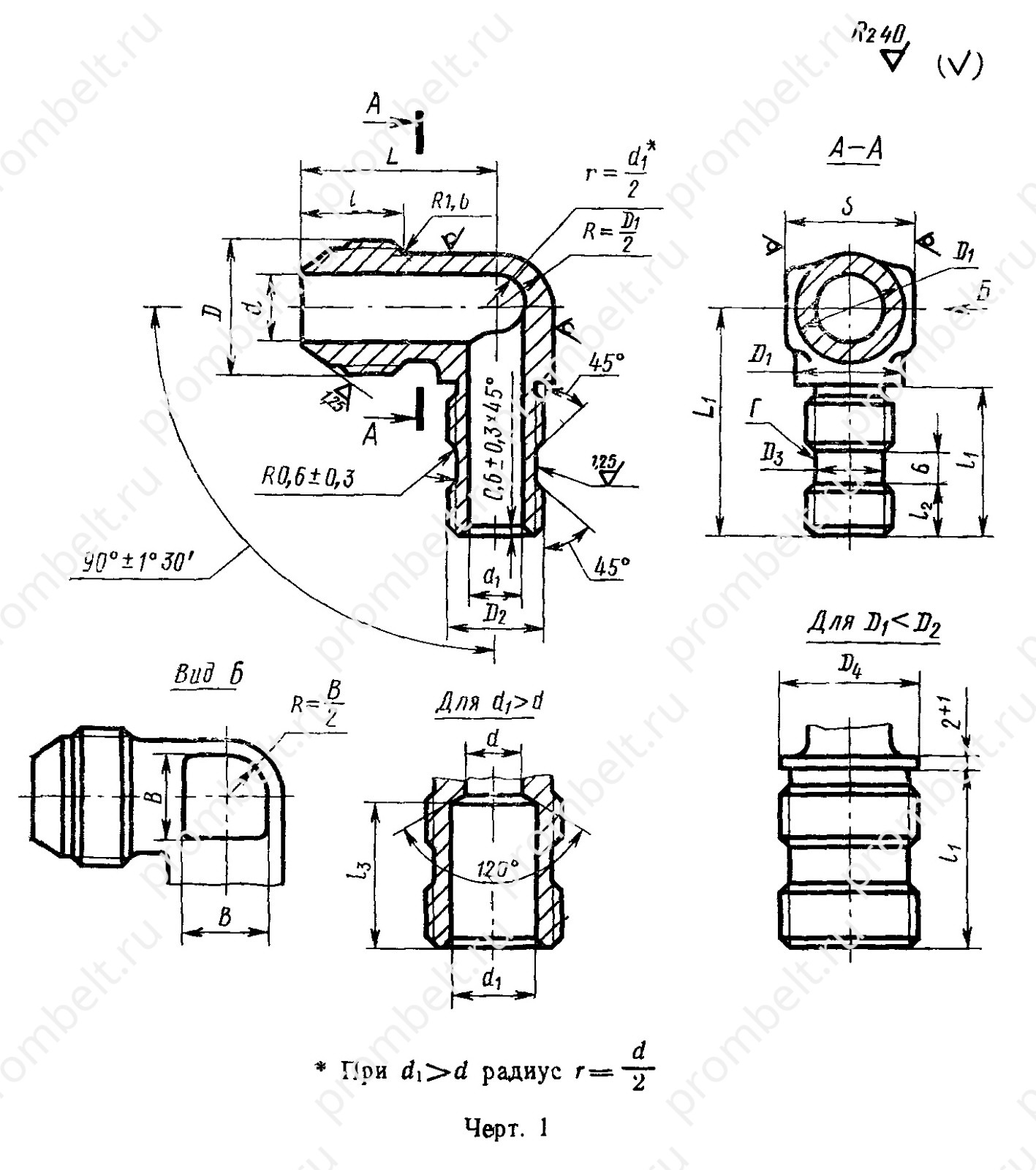

    Угольник ввертной переходный под резиновое уплотнение ГОСТ 20198-74

    Изделие используется в соединениях трубопроводов по наружному конусу 74°. Изготавливается в двух исполнениях; каждому соответствуют собственные схема и таблица размеров.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Конструкция и размеры ввертных переходных угольников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.
    2. Конструкция и размеры ввертных переходных угольников под резиновое уплотнение исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.
    3. Резьбовая часть угольников на длине l — по ГОСТ 13955—74.
    4. Допуск радиального биения поверхностей Б и Г относительно оси резьбы D₂ — 0,08 мм.
    5. Маркировать и клеймить — по ГОСТ 13977—74.
    6. Технические условия — по ГОСТ 13977—74.

    Угольник в сборке с уплотнительным кольцом

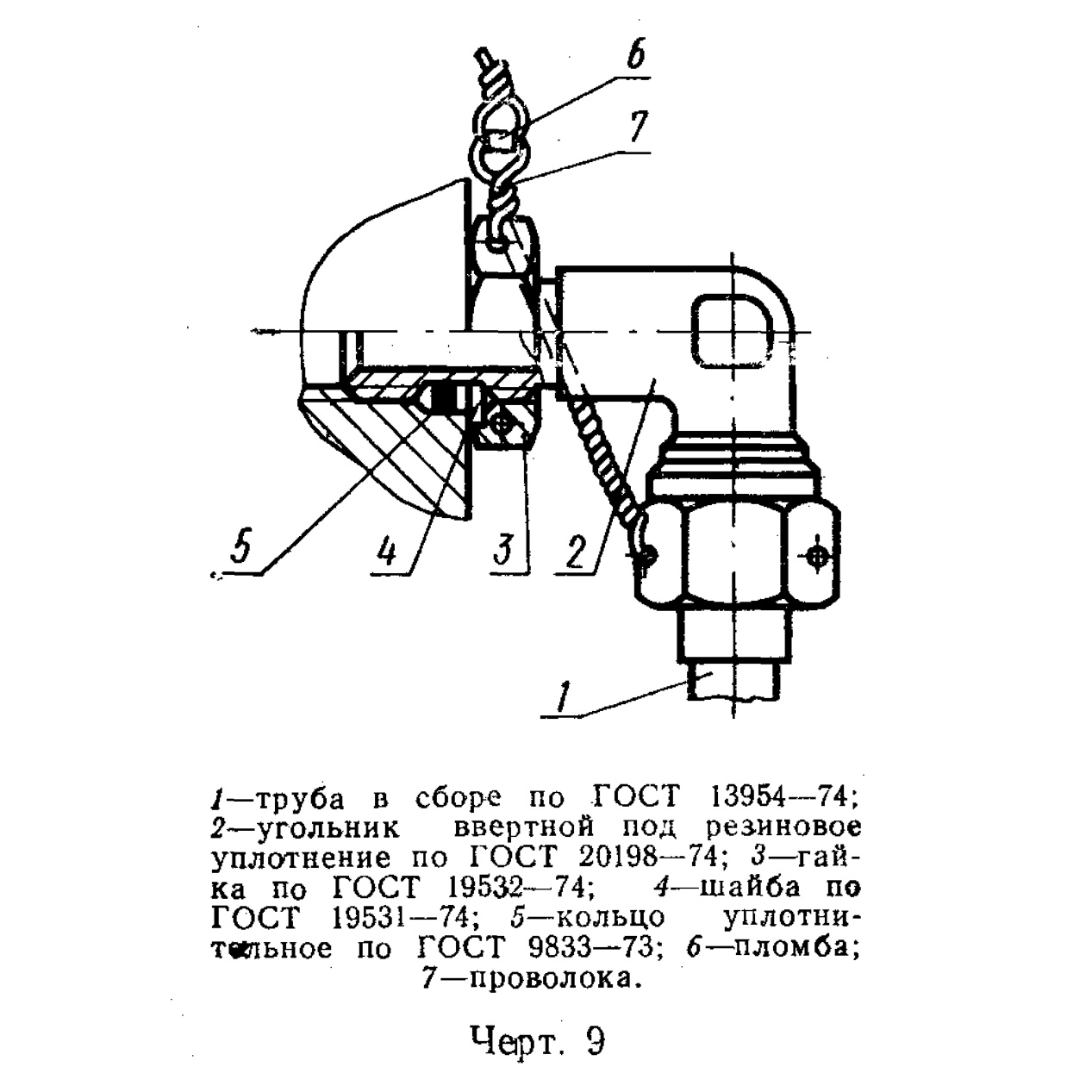

    Схема по ГОСТ 13977-74: сборка угольника с гайкой, шайбой и уплотнительным кольцом
    Схема по ГОСТ 13977-74, приложение 1, черт. 9.

    Позиции на схеме:

    1. Труба в сборе ГОСТ 13954-74.
    2. Угольник ввертной под резиновое уплотнение ГОСТ 20198-74.
    3. Гайка ГОСТ 19532-74.
    4. Шайба ГОСТ 19531-74.
    5. Кольцо уплотнительное ГОСТ 9833-73.
    6. Пломба.
    7. Проволока.

    Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.

  • Угольник ввертной под резиновое уплотнение ГОСТ 20197-74

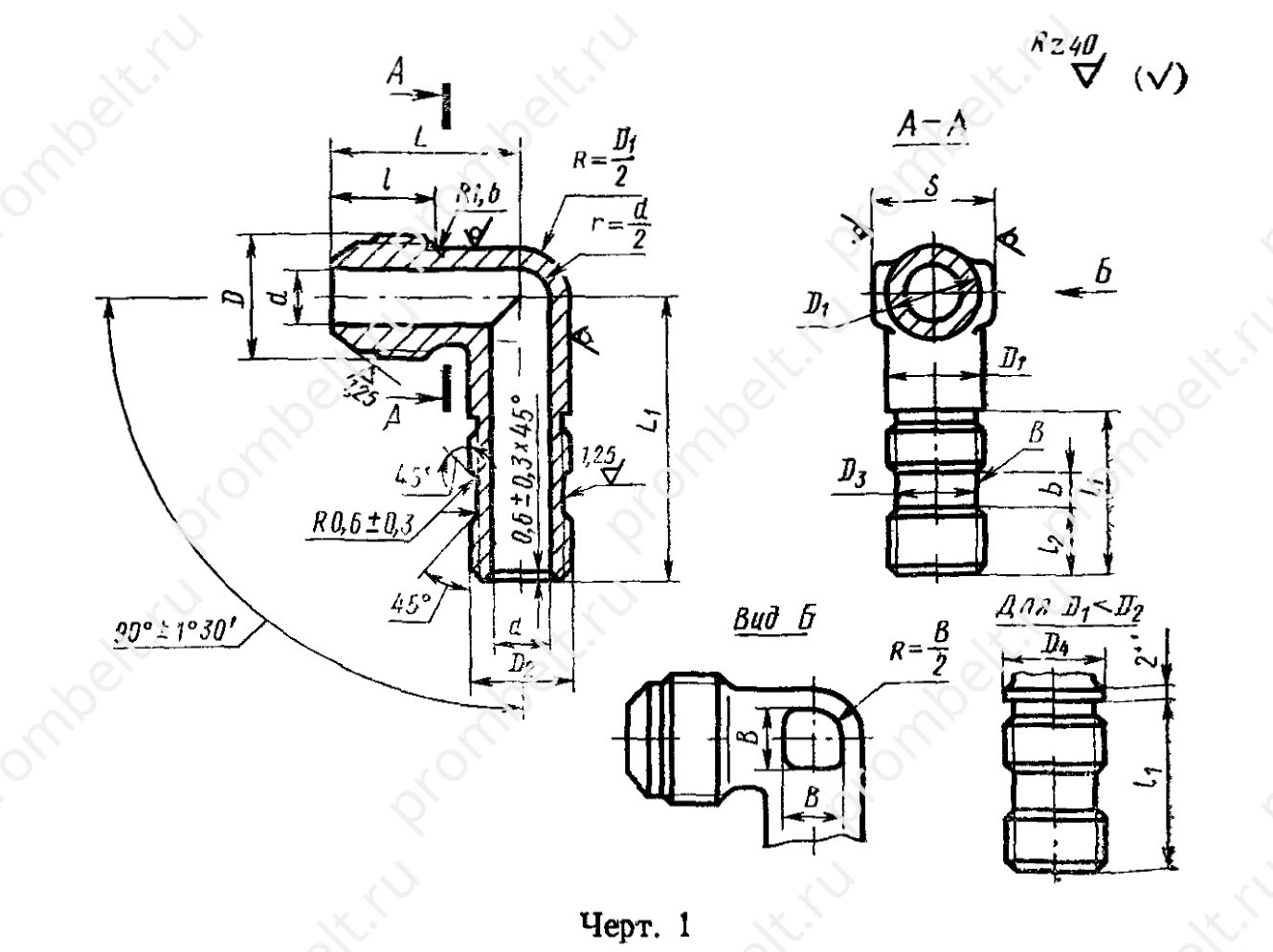

    Угольник ввертной под резиновое уплотнение ГОСТ 20197-74

    Изделие используется в соединениях трубопроводов по наружному конусу 74°. Изготавливается в двух исполнениях; каждому соответствуют собственные схема и таблица размеров.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Конструкция и размеры ввертных угольников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.
    2. Конструкция и размеры ввертных угольников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.
    3. Резьбовая часть угольников на длине l — по ГОСТ 13955—74.
    4. Допуск радиального биения поверхностей Б и В относительно оси резьбы D₂ — 0,08 мм.
    5. Маркировать и клеймить — по ГОСТ 13977—74.
    6. Технические условия — по ГОСТ 13977—74.
  • Переходник ввертной под резиновое уплотнение ГОСТ 20196-74

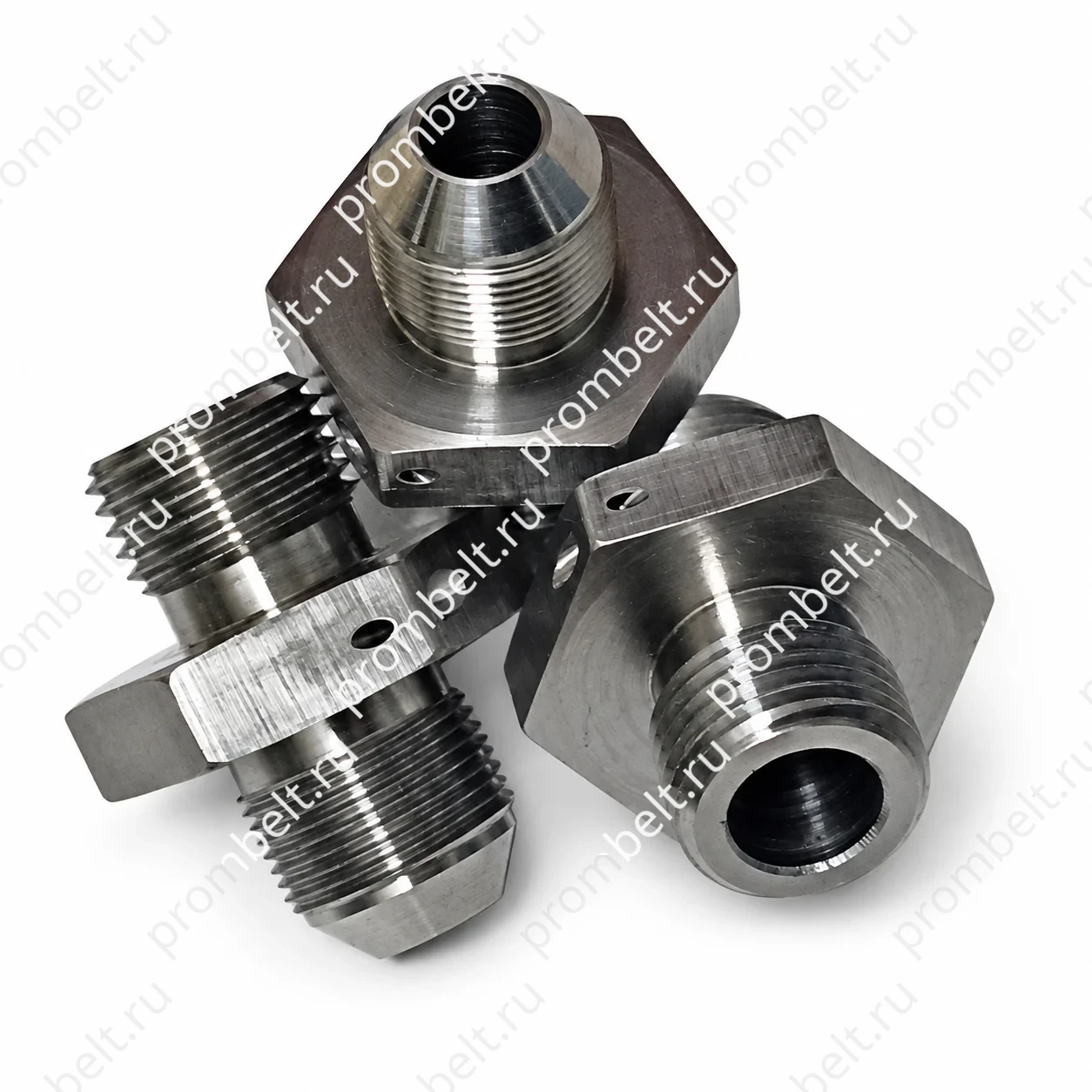

    Переходник ввертной под резиновое уплотнение ГОСТ 20196-74

    Изделие используется в соединениях трубопроводов по наружному конусу 74°.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Резьбовая часть переходников на длине l — по ГОСТ 13955—74.
    2. Допуски радиального биения поверхности В и торцового — поверхности Б относительно оси резьбы D₁ — 0,08 мм.
    3. Маркировать и клеймить — по ГОСТ 13977—74.
    4. Технические условия — по ГОСТ 13977—74.
  • Проходник ввертной под резиновое уплотнение ГОСТ 20195-74

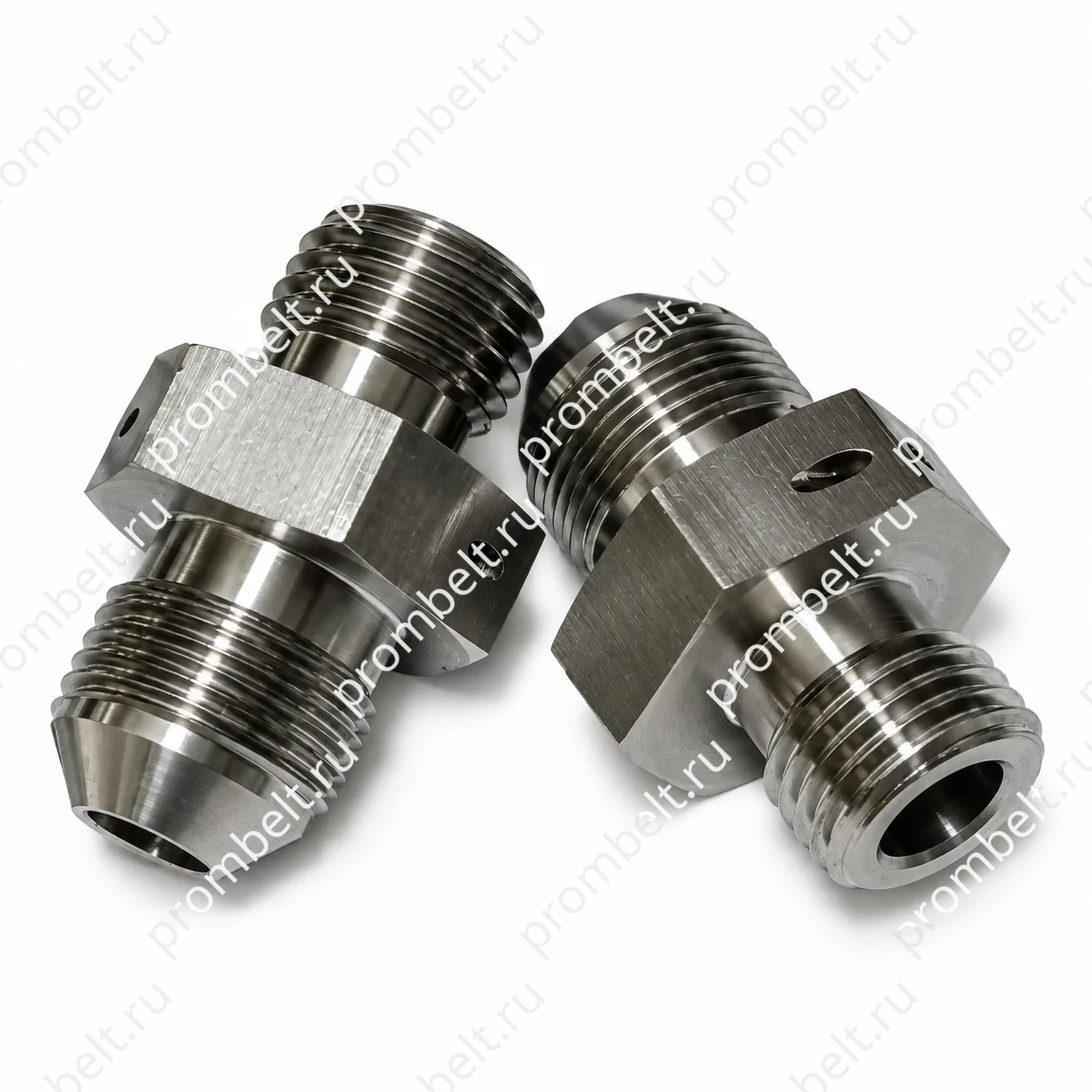

    Проходник ввертной под резиновое уплотнение ГОСТ 20195-74

    Изделие используется в соединениях трубопроводов по наружному конусу 74°.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Резьбовая часть проходников на длине l — по ГОСТ 13955—74.
    2. Допуски радиального биения поверхности В и торцового — поверхности Б относительно оси резьбы D₁ — 0,08 мм.
    3. Маркировать и клеймить — по ГОСТ 13977—74.
    4. Технические условия — по ГОСТ 13977—74.

    Проходник в сборке с резиновым уплотнением

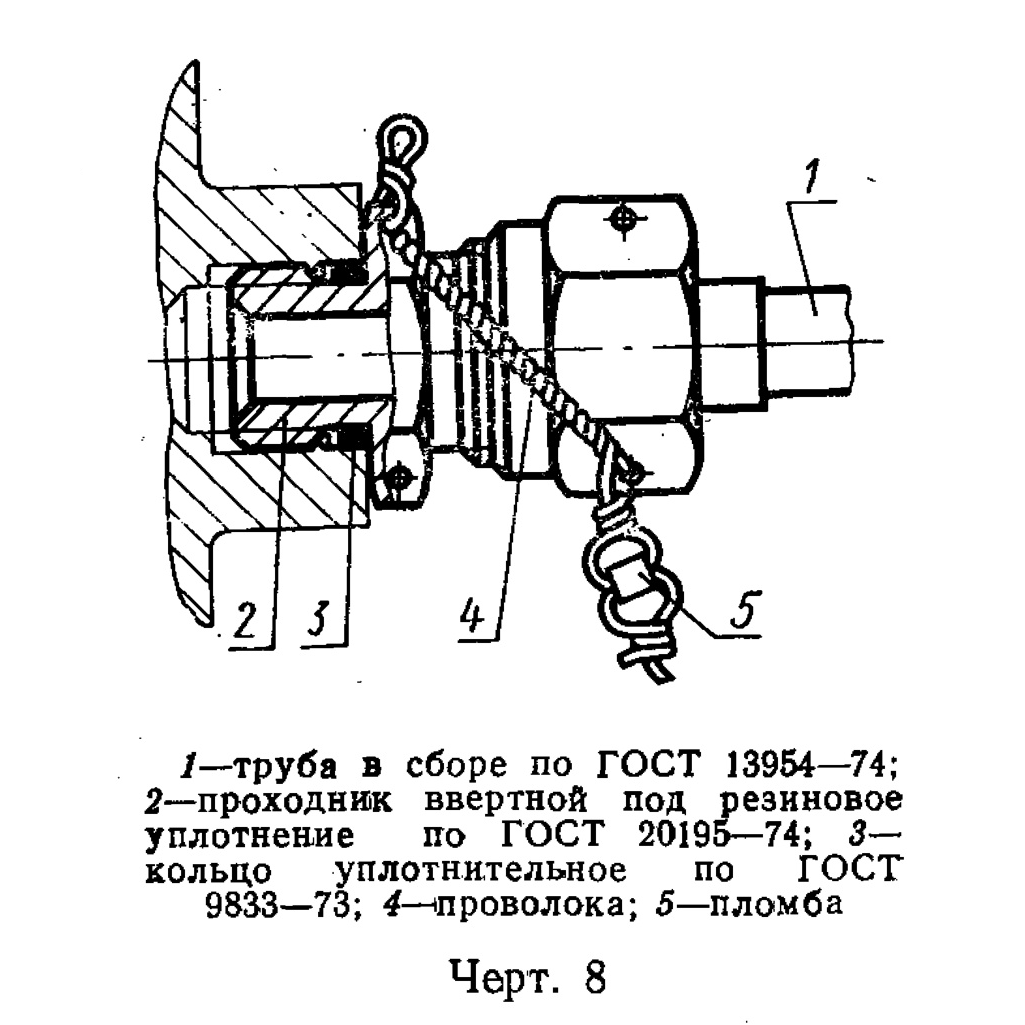

    Схема по ГОСТ 13977-74: сборка с проходником под резиновое уплотнение
    Схема по ГОСТ 13977-74, приложение 1, черт. 8.

    Позиции на схеме:

    1. Труба в сборе ГОСТ 13954-74.
    2. Проходник ввертной под резиновое уплотнение ГОСТ 20195-74.
    3. Кольцо уплотнительное ГОСТ 9833-73.
    4. Проволока.
    5. Пломба.

    Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.
