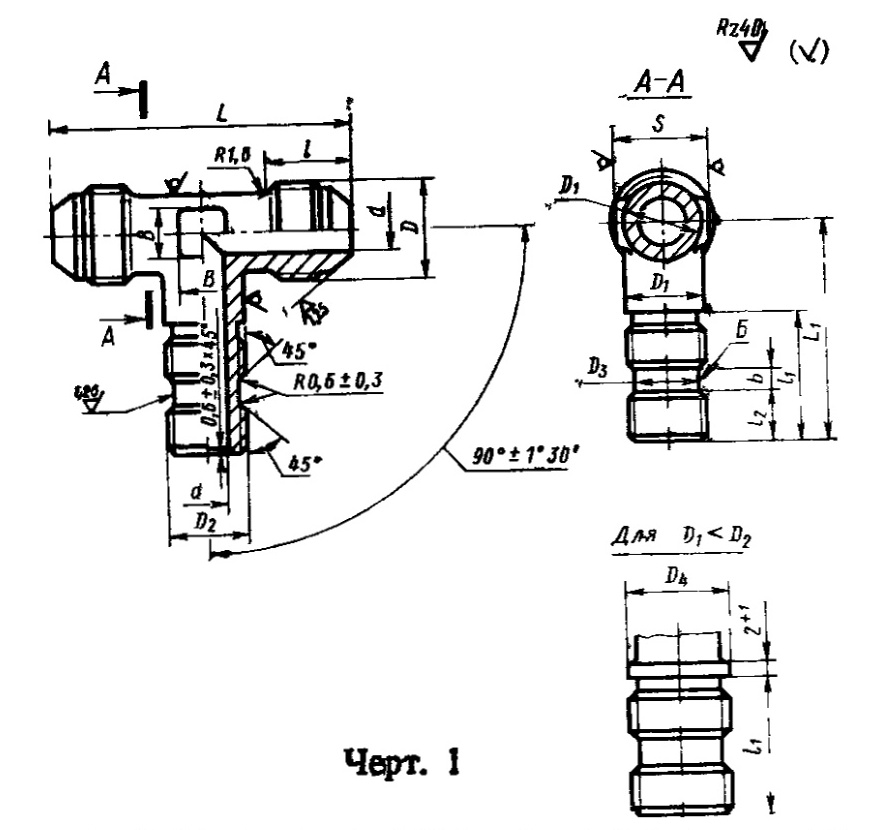

Схема по ГОСТ 20199-74, черт. 1

Соединения трубопроводов по наружному конусу 74°

Тройник ввертной под резиновое уплотнение ГОСТ 20199-74

Изделие используется в соединениях трубопроводов по наружному конусу 74°. Изготавливается в двух исполнениях; каждому соответствуют собственные схема и таблица размеров. Для расчёта отправьте готовое обозначение из спецификации и количество.

Исполнения: 1–2
Размерный ряд: Dн 3–38 мм
Резьба: М6 — М48×2
Размер под ключ: S 7–46 мм

Диапазоны размеров и резьб зависят от исполнения; проверяйте данные по таблице того же исполнения.

Материалы по ГОСТ

31А алюминиевый сплав
22А сталь 45
13А сталь 12Х18Н9Т
11А сталь 13Х11Н2В2МФ
41А бронза

Для расчёта: Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ: Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.

Выбрать исполнение

Тройник ввертной под резиновое уплотнение ГОСТ 20199-74: размеры и обозначения

Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

Технические требования

Конструкция и размеры ввертных тройников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.
Конструкция и размеры ввертных тройников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.
Резьбовая часть тройников на длине l — по ГОСТ 13955—74.
Допуск радиального биения поверхности Б относительно оси резьбы D₂ — 0,08 мм.
Маркировать и клеймить — по ГОСТ 13977—74.
Технические условия — по ГОСТ 13977—74.

Исполнения по ГОСТ 20199-74

Если требуется проверить готовое обозначение из спецификации, сопоставьте номер исполнения со схемой и таблицей того же номера.

Исполнение 1

Конструкция и размеры исполнения 1

Схема 1 · Таблица 1

Исполнение 2

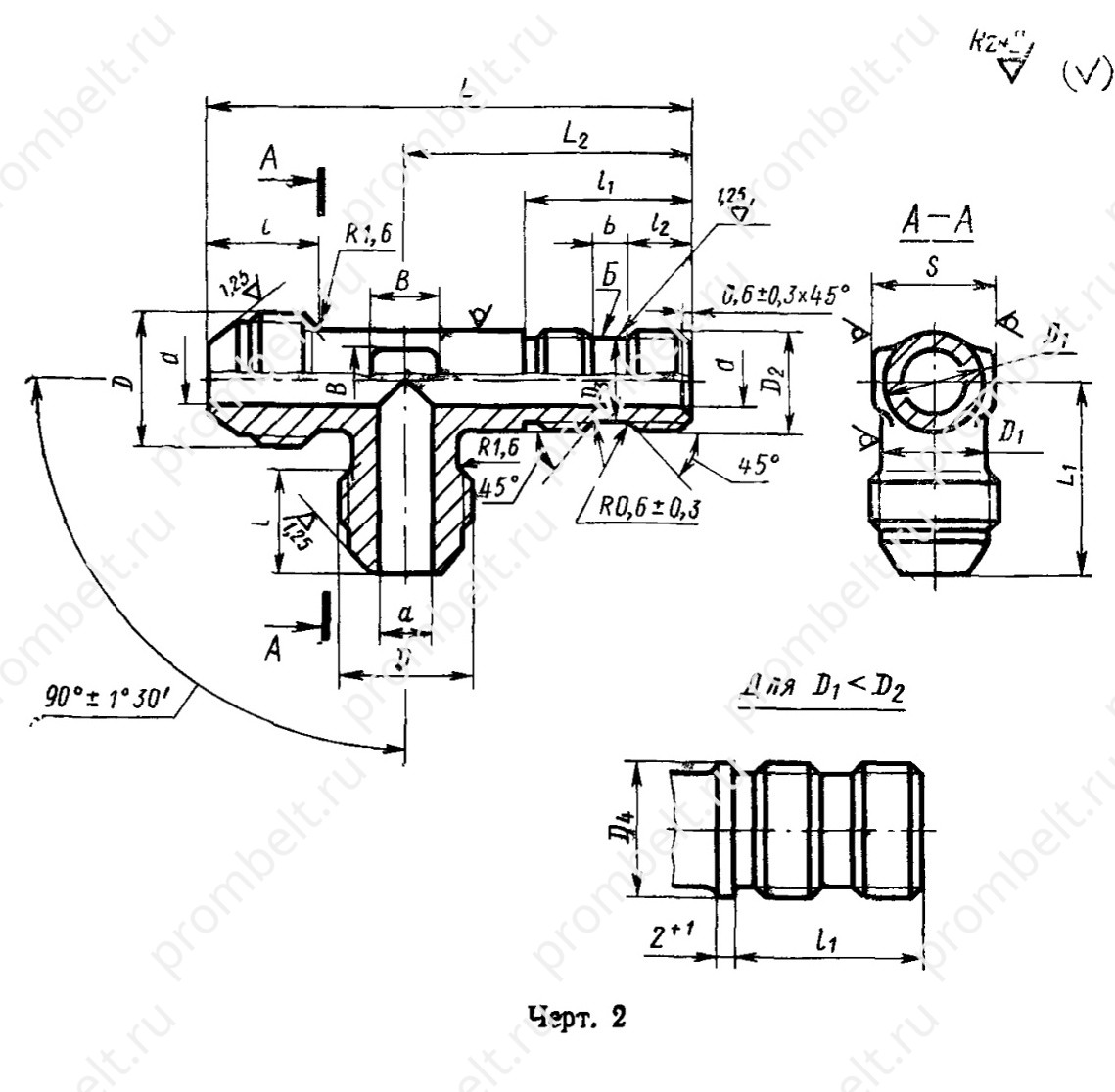

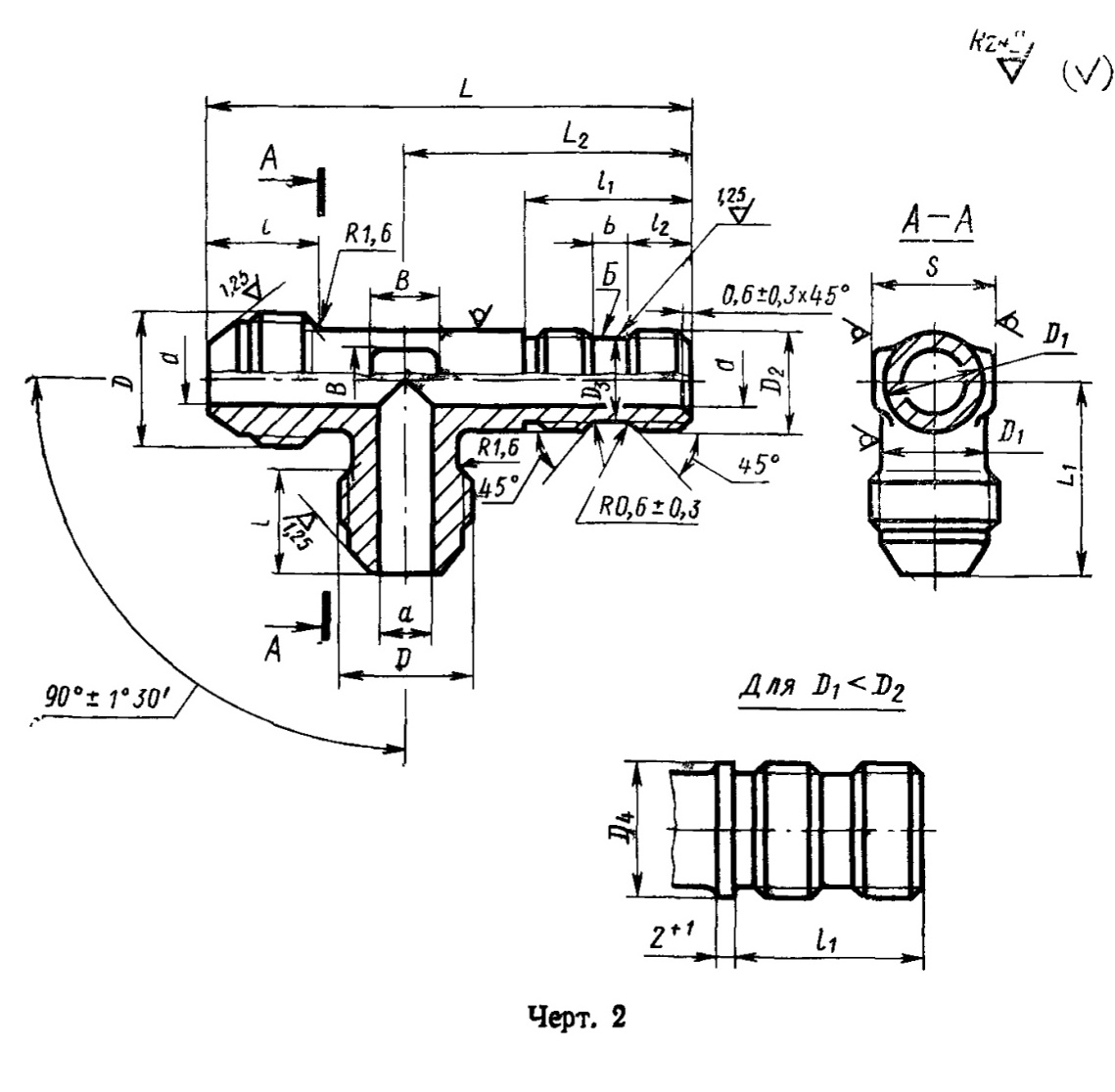

Конструкция и размеры исполнения 2

Схема 2 · Таблица 2

Что указать в заявке

готовое обозначение изделия по ГОСТ из спецификации
количество изделий
при наличии — спецификацию или чертёж

ГОСТ 13956-74 Ниппель

ГОСТ 13959-74 Проходник прямой

ГОСТ 13961-74 Переходник прямой

ГОСТ 13962-74 Угольник проходной

ГОСТ 13964-74 Тройник проходной

ГОСТ 13965-74 Тройник переходный

Тройник фланцевый проходной ГОСТ 13966-74

ГОСТ 13966-74 Тройник фланцевый проходной

ГОСТ 13967-74 Крестовина проходная

ГОСТ 13968-74 Крестовина переходная

ГОСТ 13970-74 Угольник ввертной

ГОСТ 13973-74 Пробка

Заглушка гнезда под ввертную арматуру ГОСТ 13974-74

ГОСТ 13974-74 Заглушка гнезда под ввертную арматуру

ГОСТ 13976-74 Крышка

Проходник прямой герметизируемый ГОСТ 20188-74

ГОСТ 20188-74 Проходник прямой герметизируемый

Проходник ввертной под резиновое уплотнение ГОСТ 20195-74

ГОСТ 20195-74 Проходник ввертной под резиновое уплотнение

Переходник ввертной под резиновое уплотнение ГОСТ 20196-74

ГОСТ 20196-74 Переходник ввертной под резиновое уплотнение

Схемы, обозначения и таблицы ГОСТ

Каждое исполнение показано вместе со своей схемой, примерами условного обозначения и таблицей размеров.

Исполнение 1

2. Конструкция и размеры ввертных тройников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.

Условные обозначения исполнения 1

Пример условного обозначения ввертного тройника под резиновое уплотнение исполнения 1 к трубопроводу Dн = 12 мм с длиной L₁ = 47 мм из алюминиевого сплава: Тройник ввертной 1—12—47—31А ГОСТ 20199—74
То же, из стали марки 45: Тройник ввертной 1—12—47—22А ГОСТ 20199—74
То же, из стали марки 12Х18Н9Т: Тройник ввертной 1—12—47—13А ГОСТ 20199—74
То же, из стали марки 13Х11Н2В2МФ: Тройник ввертной 1—12—47—11А ГОСТ 20199—74
То же, из бронзы: Тройник ввертной 1—12—47—41А ГОСТ 20199—74
То же, для изделий общего применения: Тройник ввертной 1—12—47—31 ГОСТ 20199—74
То же, для изделий общего применения: Тройник ввертной 1—12—47—22 ГОСТ 20199—74
То же, для изделий общего применения: Тройник ввертной 1—12—47—13 ГОСТ 20199—74
То же, для изделий общего применения: Тройник ввертной 1—12—47—11 ГОСТ 20199—74
То же, для изделий общего применения: Тройник ввертной 1—12—47—41 ГОСТ 20199—74

Таблица 1

Таблица 1
Размеры в мм																			Масса 100 шт., кг
Наружный диаметр труб Dн	Применяемость	d	D	D₁	D₂	D₃	D₄	S	l	l₁		l₂		L	L₁		b	B	Алюминиевый сплав	Сталь	Бронза
Наружный диаметр труб Dн	Применяемость	d	D	D₁	D₂	Пред. откл. по h11	D₄	S	Пред. откл. ±0,3	Номин.	Пред. откл.	Номин.	Пред. откл.	L	Номин.	Пред. откл.	b	B	Алюминиевый сплав	Сталь	Бронза
3		1,7	М8×1	6	М6	4,3		7	11	19	±0,3	6	±0,25	38	30	±0,3	5	6	—	—	1,25
															36	±0,4					1,36
															44						1,58
4		2,7	М10×1	8	М8	6,0		10	12	21		7		42	32				—	2,25	2,15
															38					2,45	2,34
															46					2,71	2,59
6		3,7	М12×1	10	М10	7,6		12	13	24				46	37		6		1,29	3,68	3,51
															45				1,41	4,02	3,85
															53				1,59	4,53	4,33
8		5,5	М14×1	12	М12×1,5	9,6		14		25		8		48	40			7	2,02	5,76	5,50
															48				2,22	6,33	6,05
															56				2,43	6,93	6,62
10		7,5	М16×1	14	М14×1,5	11,6		17	14					52	44			9	2,59	7,39	7,06
															54				2,91	8,31	7,93
															64				3,22	9,20	8,77
12		9,5	М20×1,5	16	М16×1,5	13,6		19	17	27		9		62	47			10	3,97	11,31	10,82
															57				4,31	12,30	11,75
															67				4,74	13,50	12,92
14		11,5	М22×1,5	18	М20×1,5	17,6	20	22		29		10		66	51			13	5,37	15,32	14,65
															61				5,77	16,45	15,75
															71				6,23	17,80	17,00
16		13,5	М24×1,5	20	М22×1,5	19,6	22		18					70	53			15	6,34	18,05	17,30
															64				6,57	18,75	17,90
															76				7,47	21,30	20,40
18		15,5	М27×1,5	22	М24×1,5	21,6	24	24		31	±0,4	12	±0,3	74	58			17	7,97	22,70	21,70
															70				8,65	25,70	23,60
															82	±0,5			9,21	26,30	25,10
20		17,0	М30×1,5	24	М27×1,5	24,6	27	27	19					78	61	±0,4		18	9,08	25,90	24,80
															73	±0,4			10,85	31,30	29,60
															85	±0,5			11,04	31,50	30,05
22		19,0	М33×2	27	М30×1,5	27,6	30		22	33		13		86	66	±0,4		21	10,60	30,15	—
															79	±0,4			12,35	35,30
															91	±0,5			12,40	35,40
25		22,0	M33×2	28	M30×1,5	27,6	30	30	22	33	±0,4	13	±0,3	88	66	±0,4	6	22	12,03	34,60	—
															79	±0,4			13,54	38,70
															91	±0,5			13,73	39,10
28		25,0	M39×2	34	M33×1,5	30,6	—	36	23	34		14		98	70	±0,4		28	15,20	43,30
															83	±0,4			16,20	46,20
															96	±0,5			17,01	48,40
30		27,0			M36×1,5	33,6	36			35		15			70	±0,4			17,30	49,30
															83	±0,4			18,85	53,70
															96	±0,5			20,35	57,80
32		28,0	M42×2	38	M39×1,5	36,6	39	41	24	36		16		104	76	±0,4		30	24,70	70,30
															90	±0,4			25,10	71,50
															104	±0,5			28,60	84,30
34		30,0	M45×2												76	±0,4			23,90	68,10
															90	±0,4			25,29	72,10
															104	±0,5			27,64	78,80
36		32,0	M48×2	40	M42×1,5	39,6	42	—	25					108	76	±0,4			25,63	73,20
															90	±0,4			27,74	79,00
															104	±0,5			29,50	84,10
38		34,0		43	M45×1,5	42,6	45	46						110	76	±0,4			29,91	85,20
															90	±0,4			32,11	91,40
															104	±0,5			34,31	97,80

Исполнение 2

3. Конструкция и размеры ввертных тройников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.

Условные обозначения исполнения 2

Пример условного обозначения ввертного тройника под резиновое уплотнение исполнения 2 к трубопроводу Dн = 12 мм с длиной L = 78 мм из алюминиевого сплава: Тройник ввертной 2—12—78—31А ГОСТ 20199—74
То же, из стали марки 45: Тройник ввертной 2—12—78—22А ГОСТ 20199—74
То же, из стали марки 12Х18Н9Т: Тройник ввертной 2—12—78—13А ГОСТ 20199—74
То же, из стали марки 13Х11Н2В2МФ: Тройник ввертной 2—12—78—11А ГОСТ 20199—74
То же, из бронзы: Тройник ввертной 2—12—78—41А ГОСТ 20199—74
То же, для изделий общего применения: Тройник ввертной 2—12—78—31 ГОСТ 20199—74
То же, для изделий общего применения: Тройник ввертной 2—12—78—22 ГОСТ 20199—74
То же, для изделий общего применения: Тройник ввертной 2—12—78—13 ГОСТ 20199—74
То же, для изделий общего применения: Тройник ввертной 2—12—78—11 ГОСТ 20199—74
То же, для изделий общего применения: Тройник ввертной 2—12—78—41 ГОСТ 20199—74

Таблица 2

Таблица 2
Размеры в мм																					Масса 100 шт., кг
Наружный диаметр труб Dₙ	Применяемость	d	D	D₁	D₂	D₃	D₄	S	l	l₁		l₂		L	L₁		L₂		b	B	Алюминиевый сплав	Сталь	Бронза
Наружный диаметр труб Dₙ	Применяемость	d	D	D₁	D₂	Пред. откл. по h11	D₄	S	Пред. откл. ±0,3	Номин.	Пред. откл.	Номин.	Пред. откл.	L	Номин.	Пред. откл.	Номин.	Пред. откл.	b	B	Алюминиевый сплав	Сталь	Бронза
3		1,7	M8×1	6	M6	4,3		7	11	19	±0,3	6	±0,25	49	19	±0,3	30	±0,3	5	5	—	—	1,25
														55			36	±0,4					1,36
														63			44	±0,4					1,58
4		2,7	M10×1	8	M8	6,0		10	12	21	±0,3	7	±0,25	53	21	±0,3	32	±0,4		6	—	2,25	2,15
														59			38					2,45	2,34
														67			46					2,71	2,53
6		3,7	M12×1	10	M10	7,6		12	13	24	±0,3	7	±0,25	60	23	±0,3	37	±0,4	6	6	1,29	3,68	3,51
														68			45				1,41	4,02	3,85
														76			53				1,59	4,53	4,33
8		5,5	M14×1	12	M12×1,5	9,6		14	13	25	±0,3	8	±0,25	64	24	±0,3	40	±0,4		7	2,02	5,76	5,50
														72			48				2,22	6,33	6,05
														80			56				2,43	6,93	6,62
10		7,5	M16×1	14	M14×1,5	11,6		17	14	25	±0,3	8	±0,25	70	26	±0,3	44	±0,4		9	2,59	7,39	7,06
														80			54				2,91	8,31	7,93
														90			64				3,22	9,20	8,77
12		9,5	M20×1,5	16	M16×1,5	13,6		19	17	27	±0,3	9	±0,25	78	31	±0,3	47	±0,4		10	3,97	11,31	10,82
														88			57				4,31	12,30	11,75
														98			67				4,74	13,50	12,92
14		11,5	M22×1,5	18	M20×1,5	17,6	20	22	17	29	±0,3	10	±0,25	84	33	±0,3	51	±0,4		13	5,37	15,32	14,65
														94			61				5,77	16,45	15,75
														104			71				6,23	17,80	17,00
16		13,5	M24×1,5	20	M22×1,5	19,6	22	22	18	29	±0,3	10	±0,25	88	35	±0,4	53	±0,4		15	6,34	18,05	17,30
														99			64				6,57	18,75	17,90
														111			76				7,47	21,30	20,40
18		15,5	M27×1,5	22	M24×1,5	21,6	24	24	18	31	±0,4	12	±0,3	95	37	±0,4	58	±0,4		17	7,97	22,70	21,70
														107			70	±0,4			8,65	25,70	23,60
														119			82	±0,5			9,21	26,30	25,10
20		17,0	M30×1,5	24	M27×1,5	24,6	27	27	19	31	±0,4	12	±0,3	100	39	±0,4	61	±0,4		18	9,08	25,90	24,80
														112			73	±0,4			10,85	31,30	29,60
														124			85	±0,5			11,04	31,50	30,05
22		19,0	M33×2	27	M30×1,5	27,6	30	27	22	33	±0,4	13	±0,3	109	43	±0,4	66	±0,4		21	10,60	30,15	—
														122			79	±0,4			12,35	35,30
														134			91	±0,5			12,40	35,40
25		22,0	M33×2	28	M30×1,5	27,6	30	30	22	33	±0,4	13	±0,3	110	44	±0,4	66	±0,4	6	22	12,03	34,60
														123			79	±0,4			13,54	38,70
														135			91	±0,5			13,73	39,10
28		25,0	M33×1,5	30	M33×1,5	30,6	—	36		34		14		118	49		70	±0,4		28	15,20	43,30
														118			70	±0,4			15,20	43,30
														131			83	±0,5			16,00	46,20
			M39×2	34										131			83				16,00	46,20
														144			96				17,30	49,30
														144			96				17,30	49,30
30		27,0			M36×1,5	33,6	36		23	35		15		119			70	±0,4			18,85	53,70
														132			83	±0,5			20,35	57,80
														128			76	±0,5			24,70	70,30
32		28,0	M42×2	38	M39×1,5	36,6	39					16		142	52		90	±0,5		30	25,10	71,50
														156			104	±0,5			28,60	84,30
														128			76	±0,4			23,90	68,10
34		30,0	M45×2				41		24	36				142			90	±0,5			25,29	72,10
34		30,0	M45×2				41		24	36				156			104	±0,5			27,64	78,80
36		32,0		40	M42×1,5	39,6	42		25					130	54		76	±0,4			25,63	73,20
														130			76	±0,4			25,63	73,20
														144			90	±0,5			27,74	79,00
			M48×2											144			90				27,74	79,00
														158			104				29,50	84,10
														158			104				29,50	84,10
38		34,0		43	M45×1,5	42,6	45	46						131	55		76	±0,4			29,91	85,20
														145			90	±0,5			32,11	91,40
														159			104	±0,5			34,31	97,80

Материалы

31А — Алюминиевый сплав; для изделий общего применения — 31
22А — Сталь марки 45; для изделий общего применения — 22
13А — Сталь марки 12Х18Н9Т; для изделий общего применения — 13
11А — Сталь марки 13Х11Н2В2МФ; для изделий общего применения — 11
41А — Бронза; для изделий общего применения — 41
