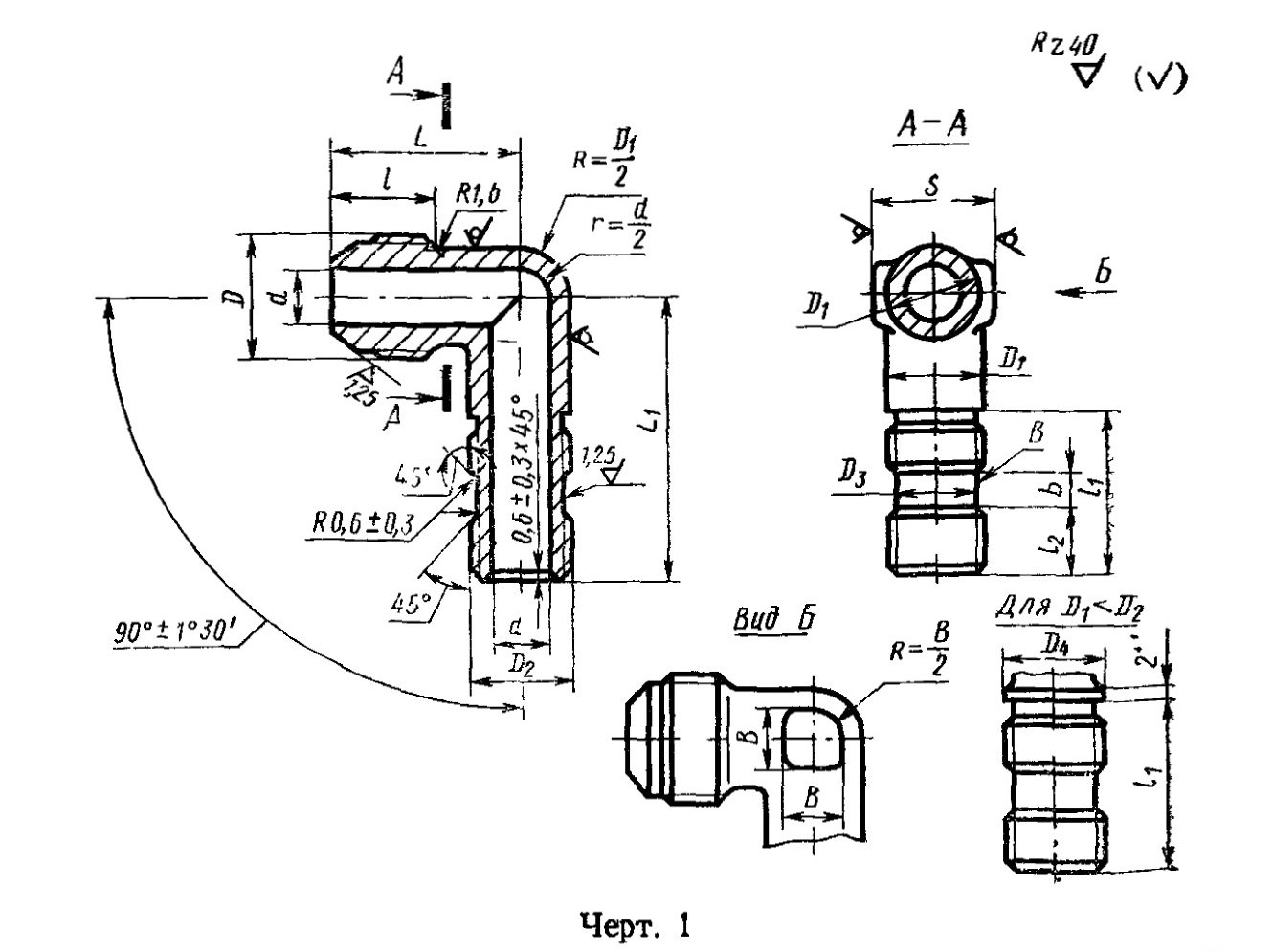

Схема по ГОСТ 20197-74, черт. 1

Соединения трубопроводов по наружному конусу 74°

Угольник ввертной под резиновое уплотнение ГОСТ 20197-74

Изделие используется в соединениях трубопроводов по наружному конусу 74°. Изготавливается в двух исполнениях; каждому соответствуют собственные схема и таблица размеров. Для расчёта отправьте готовое обозначение из спецификации и количество.

Исполнения: 1–2
Размерный ряд: Dн 3–38 мм
Резьба: М6 — М48×2
Размер под ключ: S 7–46 мм

Диапазоны размеров и резьб зависят от исполнения; проверяйте данные по таблице того же исполнения.

Материалы по ГОСТ

31А алюминиевый сплав
22А сталь 45
13А сталь 12Х18Н9Т
11А сталь 13Х11Н2В2МФ
41А бронза

Для расчёта: Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ: Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.

Выбрать исполнение

Угольник ввертной под резиновое уплотнение ГОСТ 20197-74: размеры и обозначения

Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

Технические требования

Конструкция и размеры ввертных угольников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.
Конструкция и размеры ввертных угольников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.
Резьбовая часть угольников на длине l — по ГОСТ 13955—74.
Допуск радиального биения поверхностей Б и В относительно оси резьбы D₂ — 0,08 мм.
Маркировать и клеймить — по ГОСТ 13977—74.
Технические условия — по ГОСТ 13977—74.

Исполнения по ГОСТ 20197-74

Если требуется проверить готовое обозначение из спецификации, сопоставьте номер исполнения со схемой и таблицей того же номера.

Исполнение 1

Конструкция и размеры исполнения 1

Схема 1 · Таблица 1

Исполнение 2

Конструкция и размеры исполнения 2

Схема 2 · Таблица 2

Что указать в заявке

готовое обозначение изделия по ГОСТ из спецификации
количество изделий
при наличии — спецификацию или чертёж

ГОСТ 13956-74 Ниппель

ГОСТ 13959-74 Проходник прямой

ГОСТ 13961-74 Переходник прямой

ГОСТ 13962-74 Угольник проходной

ГОСТ 13964-74 Тройник проходной

ГОСТ 13965-74 Тройник переходный

Тройник фланцевый проходной ГОСТ 13966-74

ГОСТ 13966-74 Тройник фланцевый проходной

ГОСТ 13967-74 Крестовина проходная

ГОСТ 13968-74 Крестовина переходная

ГОСТ 13970-74 Угольник ввертной

ГОСТ 13973-74 Пробка

Заглушка гнезда под ввертную арматуру ГОСТ 13974-74

ГОСТ 13974-74 Заглушка гнезда под ввертную арматуру

ГОСТ 13976-74 Крышка

Проходник прямой герметизируемый ГОСТ 20188-74

ГОСТ 20188-74 Проходник прямой герметизируемый

Проходник ввертной под резиновое уплотнение ГОСТ 20195-74

ГОСТ 20195-74 Проходник ввертной под резиновое уплотнение

Переходник ввертной под резиновое уплотнение ГОСТ 20196-74

ГОСТ 20196-74 Переходник ввертной под резиновое уплотнение

Схемы, обозначения и таблицы ГОСТ

Каждое исполнение показано вместе со своей схемой, примерами условного обозначения и таблицей размеров.

Исполнение 1

2. Конструкция и размеры ввертных угольников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.

Условные обозначения исполнения 1

Пример условного обозначения ввертного угольника под резиновое уплотнение исполнения 1 к трубопроводу Dн = 12 мм с длиной L₁ = 47 мм из алюминиевого сплава: Угольник ввертной 1—12—47—31А ГОСТ 20197—74
То же, из стали марки 45: Угольник ввертной 1—12—47—22А ГОСТ 20197—74
То же, из стали марки 12Х18Н9Т: Угольник ввертной 1—12—47—13А ГОСТ 20197—74
То же, из стали марки 13Х11Н2В2МФ: Угольник ввертной 1—12—47—11А ГОСТ 20197—74
То же, из бронзы: Угольник ввертной 1—12—47—41А ГОСТ 20197—74
То же, для изделий общего применения: Угольник ввертной 1—12—47—31 ГОСТ 20197—74
То же, для изделий общего применения: Угольник ввертной 1—12—47—22 ГОСТ 20197—74
То же, для изделий общего применения: Угольник ввертной 1—12—47—13 ГОСТ 20197—74
То же, для изделий общего применения: Угольник ввертной 1—12—47—11 ГОСТ 20197—74
То же, для изделий общего применения: Угольник ввертной 1—12—47—41 ГОСТ 20197—74

Таблица 1

Таблица 1
Размеры, мм																				Масса 100 шт., кг
Наружный диаметр труб Dн	Применяемость	d	D	D₁	D₂	D₃ Пред. откл. по h11	D₄	S	l Пред. откл. ±0,3	l₁		l₂		L		L₁		b	B	Алюминиевый сплав	Сталь	Бронза
										Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
										Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
3		1,7	M8×1	6	M6	4,3	—	7	11	19	±0,3	6	±0,25	19	±0,3	30	±0,3	5	5	—	—	0,87
																36	±0,4					0,98
																44						1,11
4		2,7	M10×1	8	M8	6,0		10	12	21		7		21		32			6	—	2,31	2,21
																38				—	2,48	2,37
																46				—	2,76	2,64
6		3,7	M12×1	10	M10	7,6		12	13	24				23		37				0,83	2,36	2,26
																45				0,98	2,79	2,67
																53				1,13	3,22	3,08
8		5,5	M14×1	12	M12×1,5	9,6		14		25		8		24		40			7	1,40	3,95	3,82
																48				1,59	4,53	4,33
																56				1,79	5,10	4,98
10		7,5	M16×1	14	M14×1,5	11,6		17	14					26		44			9	1,75	4,98	4,77
																54				2,06	5,87	5,62
																64				2,38	6,78	6,50
12		9,5	M20×1,5	16	M16×1,5	13,6		19	17	27		9		31		47			10	2,68	7,64	7,30
																57				3,05	8,69	8,32
																67				3,42	9,74	9,33
14		11,5	M22×1,5	18	M20×1,5	17,6	20	22		29		10		33	±0,4	51		6	13	2,72	7,74	7,42
																61				4,15	11,81	11,30
																71				4,58	13,05	12,50
16		13,5	M24×1,5	20	M22×1,5	19,6	22		18					35		53			15	4,50	12,80	12,25
																64				5,05	14,38	13,75
																76				5,65	16,10	15,40
18		15,5	M27×1,5	22	M24×1,5	21,6	24	24		31	±0,4	12	±0,3	37		58			17	5,41	15,40	14,75
																70				6,09	17,35	16,60
																82	±0,5			6,74	19,20	18,85
20		17,0	M30×1,5	24	M27×1,5	24,6	27	27	19					39		61	±0,4		18	7,04	20,05	19,20
																73	±0,4			8,13	23,15	22,20
																85	±0,5			8,92	25,40	24,30
22		19,0	M33×2	27	M30×1,5	27,6	30		22	33		13		43		66	±0,4		21	8,00	22,80	—
																79	±0,4			9,00	25,60
																91	±0,5			9,90	28,20
25		22,0	M33×2	28	M30×1,5	27,6	30	30	22	33	±0,4	13	±0,3	44	±0,4	66	±0,4	6	22	8,94	25,45
																79	±0,4			9,96	28,40
																91	±0,5			10,90	31,10
28		25,0	M39×2	34	M33×1,5	30,6	—	36	23	35		14		49		70	±0,4		28	12,00	34,20
																83	±0,5			12,94	36,90
																96	±0,5			14,00	39,90
30		27,0			M36×1,5	33,6	36					15				70	±0,4			12,27	35,00
																83	±0,5			14,12	40,25
																96	±0,5			15,07	42,90
32		28,0	M42×2	38	M39×1,5	36,6	39	41		36		16		52		76	±0,4		30	17,85	50,80
																90	±0,5			18,85	53,70
																104	±0,5			20,50	58,40
34		30,0	M45×2						24							76	±0,4			18,63	53,10
																90	±0,5			20,15	57,80
																104	±0,5			22,35	63,60
36		32,0	M48×2	40	M42×1,5	39,6	42	46	25					54		76	±0,4			24,83	70,80
																90	±0,5			26,47	75,40
																104	±0,5			28,56	81,20
38		34,0		43	M45×1,5	42,6	45							55		76	±0,4			26,75	76,20
																90	±0,5			29,04	82,80
																104	±0,5			31,67	90,30

Исполнение 2

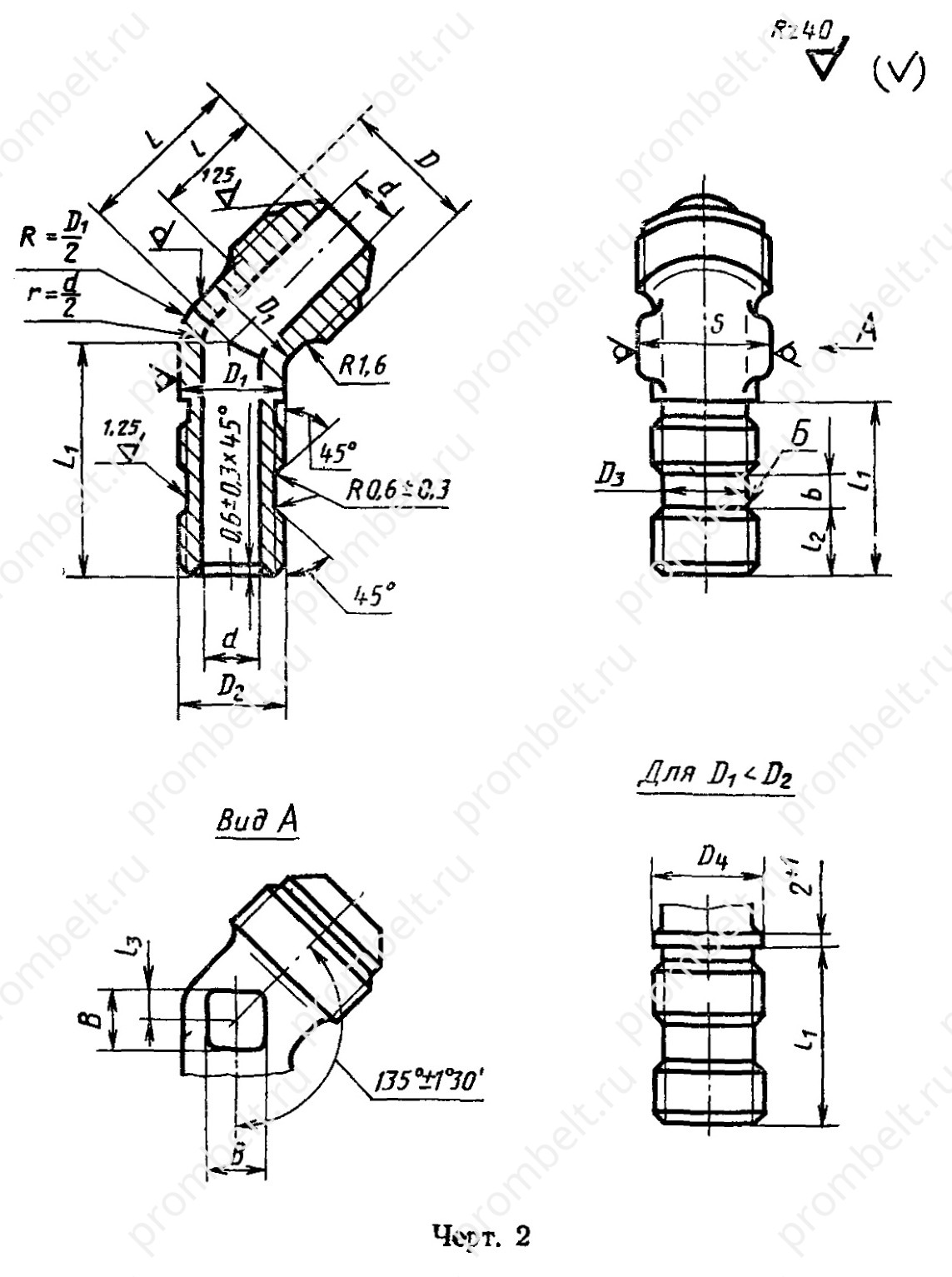

3. Конструкция и размеры ввертных угольников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.

Условные обозначения исполнения 2

Пример условного обозначения ввертного угольника под резиновое уплотнение исполнения 2 к трубопроводу Dн = 12 мм из алюминиевого сплава: Угольник ввертной 2—12—31А ГОСТ 20197—74
То же, из стали марки 45: Угольник ввертной 2—12—22А ГОСТ 20197—74
То же, из стали марки 12Х18Н9Т: Угольник ввертной 2—12—13А ГОСТ 20197—74
То же, из стали марки 13Х11Н2В2МФ: Угольник ввертной 2—12—11А ГОСТ 20197—74
То же, из бронзы: Угольник ввертной 2—12—41А ГОСТ 20197—74
То же, для изделий общего применения: Угольник ввертной 2—12—31 ГОСТ 20197—74
То же, для изделий общего применения: Угольник ввертной 2—12—22 ГОСТ 20197—74
То же, для изделий общего применения: Угольник ввертной 2—12—13 ГОСТ 20197—74
То же, для изделий общего применения: Угольник ввертной 2—12—11 ГОСТ 20197—74
То же, для изделий общего применения: Угольник ввертной 2—12—41 ГОСТ 20197—74

Таблица 2

Таблица 2
Размеры в мм																					Масса 100 шт., кг
Наружный диаметр труб Dн	Применяемость	d	D	D₁	D₂	D₃	D₄	S	l	l₁		l₂		l₃	L		L₁		b	B	Алюминиевый сплав	Сталь	Бронза
Наружный диаметр труб Dн	Применяемость	d	D	D₁	D₂	Пред. откл. по h11	D₄	S	Пред. откл. ±0,3	Номин.	Пред. откл.	Номин.	Пред. откл.	l₃	Номин.	Пред. откл.	Номин.	Пред. откл.	b	B	Алюминиевый сплав	Сталь	Бронза
3		1,7	M8×1	6	M6	4,3	—	7	11	19	±0,3	6	±0,25	1	17	±0,3	24	±0,3	5	5	—	—	0,87
4		2,7	M10×1	8	M8	6,0		10	12	21		7		2	18		26	±0,3	5	6	—	1,51	1,44
6		3,7	M12×1	10	M10	7,6		12	13	24		7			21		31	±0,4	6	6	0,94	2,68	2,56
8		5,5	M14×1	12	M12×1,5	9,6		14	13	25		8			21		32			7	1,38	3,93	3,76
10		7,5	M16×1	14	M14×1,5	11,6		17	14	25		8		3	22		34			9	1,84	5,24	5,02
12		9,5	M20×1,5	16	M16×1,5	13,6		19	17	27		9		4	26		37			10	2,61	7,43	7,12
14		11,5	M22×1,5	18	M20×1,5	17,6	20	22	17	29		10		4	28		39			13	2,86	8,16	7,81
16		13,5	M24×1,5	20	M22×1,5	19,6	22	22	18	29		10		5	30		41			15	4,10	11,65	11,18
18		15,5	M27×1,5	22	M24×1,5	21,6	24	24	18	31	±0,4	12	±0,3	5	31	±0,4	45			17	4,76	13,55	13,00
20		17,0	M30×1,5	24	M27×1,5	24,6	27	27	19	31		12		6	33		45			18	5,98	17,05	16,30
22		19,0	M33×2	27	M30×1,5	27,6	30	27	22	33		13		6	36		49			21	6,80	19,38	—
25		22,0	M33×2	28	M30×1,5	27,6	30	30	22	33		13		7	39		51			22	7,70	21,90
28		25,0	M39×2	34	M33×1,5	30,6	—	36	23	34		14		9	43		56			28	9,45	26,90
30		27,0	M39×2	34	M36×1,5	33,6	36	36		35		15			43		56			28	11,31	32,30
32		28,0	M42×2	38	M39×1,5	36,6	39	41		36		16			44		58			30	12,50	35,60
34		30,0	M45×2	38	M39×1,5	36,6	39		24						44						13,69	38,90
36		32,0	M48×2	40	M42×1,5	39,6	42		25					10	46						15,46	44,00
38		34,0	M48×2	43	M45×2	42,6	45	46	25					10	48						17,96	51,20

Материалы

31А — Алюминиевый сплав; для изделий общего применения — 31
22А — Сталь марки 45; для изделий общего применения — 22
13А — Сталь марки 12Х18Н9Т; для изделий общего применения — 13
11А — Сталь марки 13Х11Н2В2МФ; для изделий общего применения — 11
41А — Бронза; для изделий общего применения — 41
