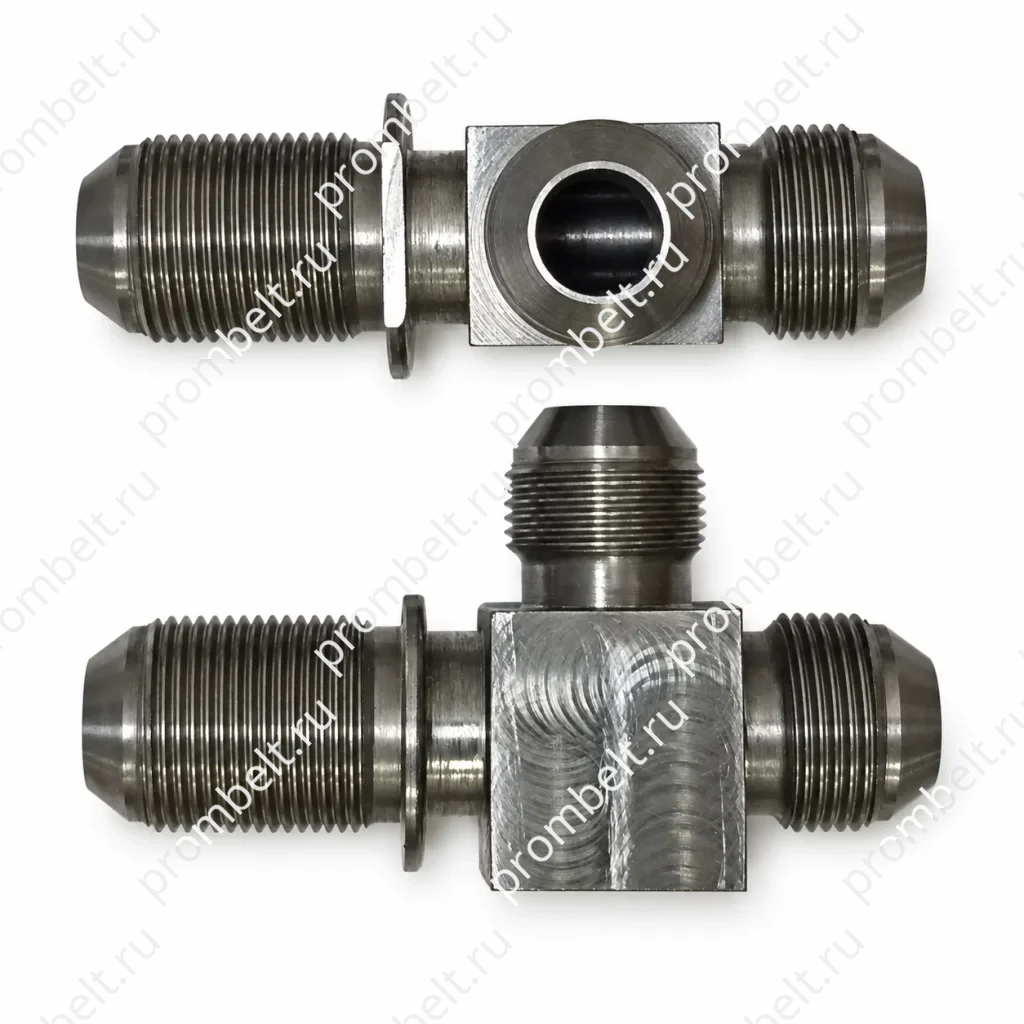

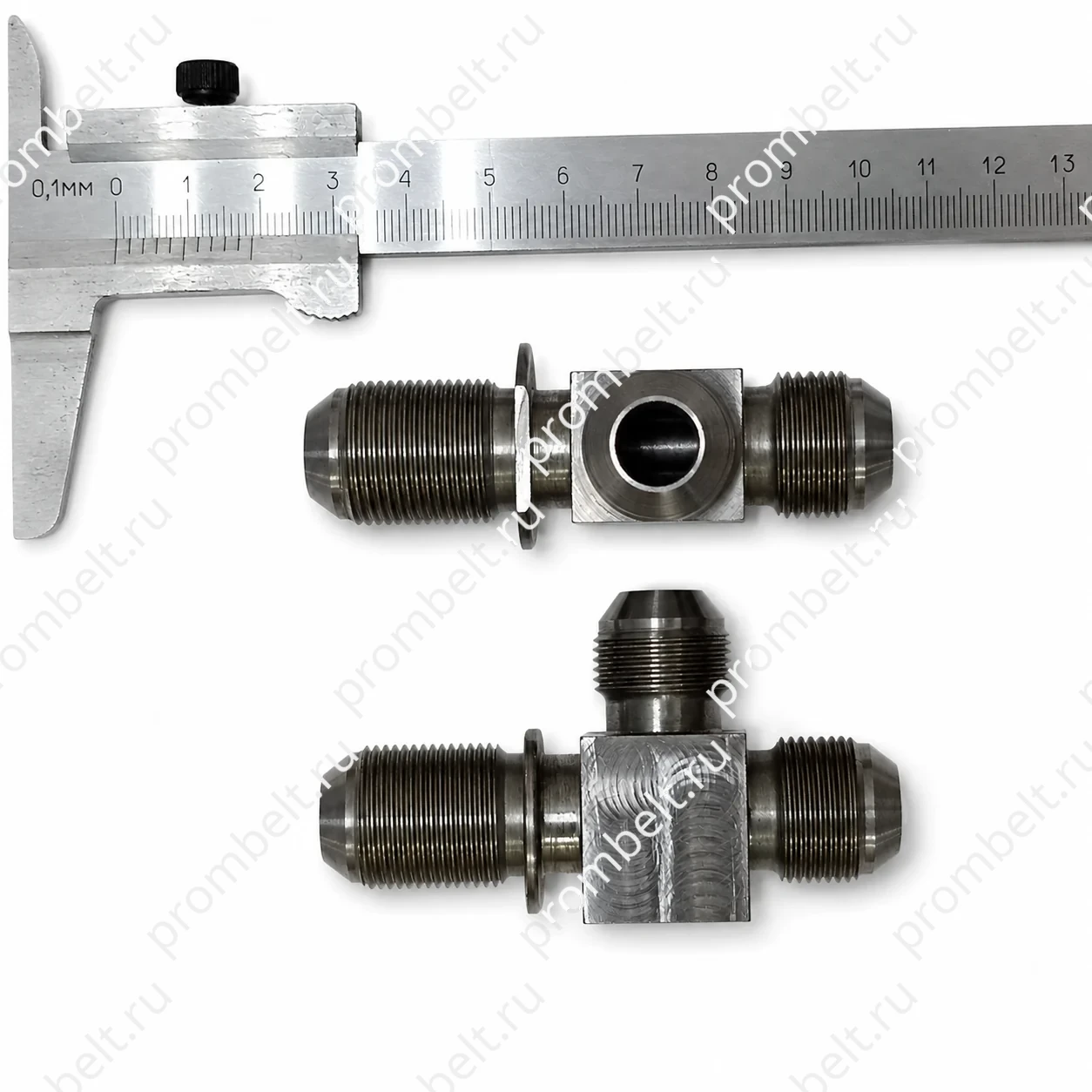

Тройник фланцевый переходный ГОСТ 20192-74
Изделие используется в соединениях трубопроводов по наружному конусу 74°. Изготавливается в двух исполнениях; каждому соответствуют собственные схема и таблица размеров. Для расчёта отправьте готовое обозначение из спецификации и количество.
- Исполнения
- 1–2
- Размерный ряд
- Dн 6–28 мм
- Резьба
- М12×1 — М39×2
- Размер под ключ
- S 14–36 мм
Диапазоны размеров и резьб зависят от исполнения; проверяйте данные по таблице того же исполнения.
Материалы по ГОСТ
- 31А алюминиевый сплав
- 22А сталь 45
- 13А сталь 12Х18Н9Т
- 11А сталь 13Х11Н2В2МФ
- 41А бронза
Тройник фланцевый переходный ГОСТ 20192-74: размеры и обозначения
Изделие используется в соединениях трубопроводов по наружному конусу 74°. Изготавливается в двух исполнениях; каждому соответствуют собственные схема и таблица размеров.
Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.
Технические требования
- Конструкция и размеры фланцевых переходных тройников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.
- Конструкция и размеры фланцевых переходных тройников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.
- Резьбовая часть тройников — по ГОСТ 13955—74.
- Маркировать и клеймить — по ГОСТ 13977—74.
- Технические условия — по ГОСТ 13977—74.
Исполнения по ГОСТ 20192-74
Если требуется проверить готовое обозначение из спецификации, сопоставьте номер исполнения со схемой и таблицей того же номера.
1
Исполнение 1

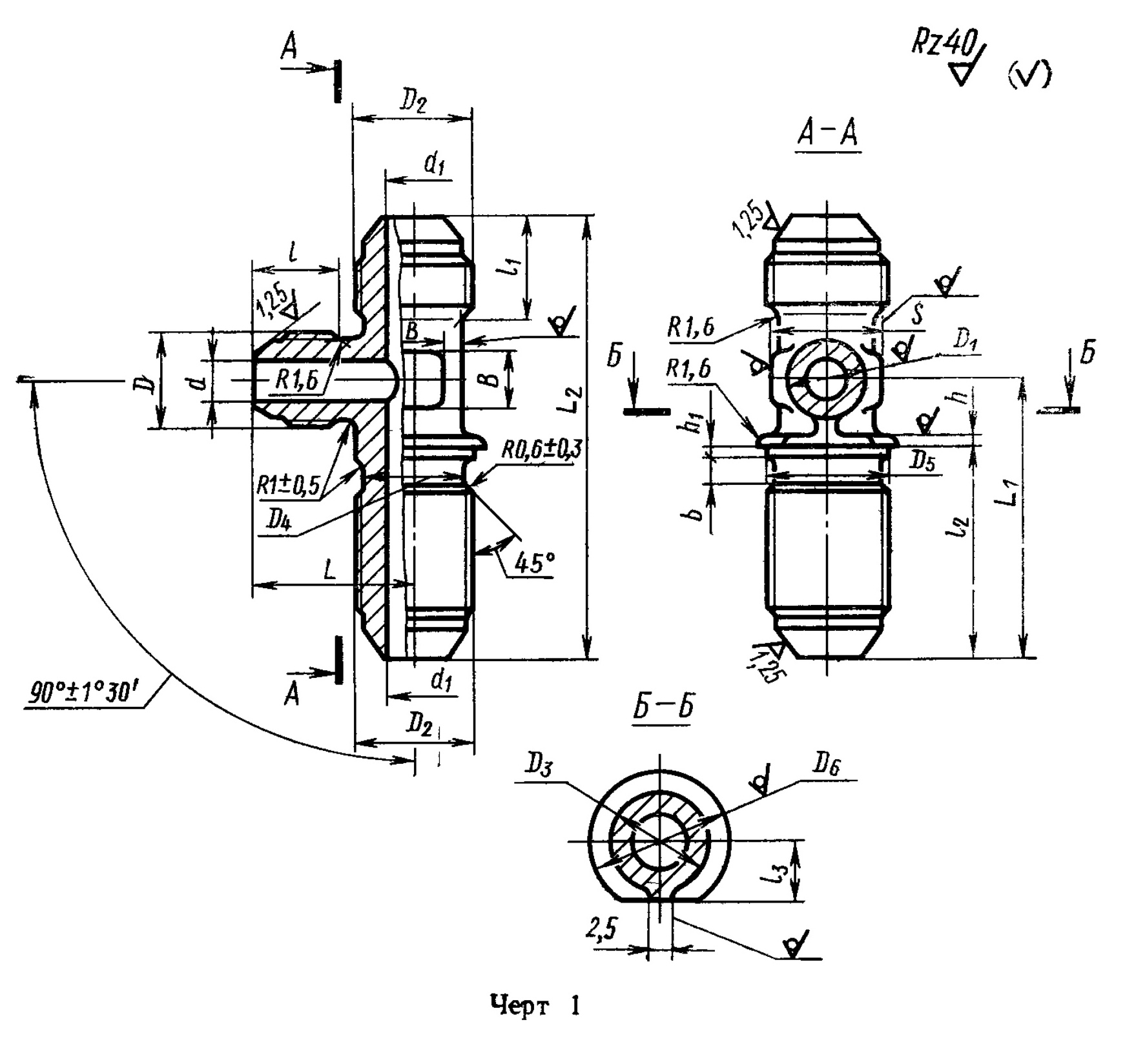

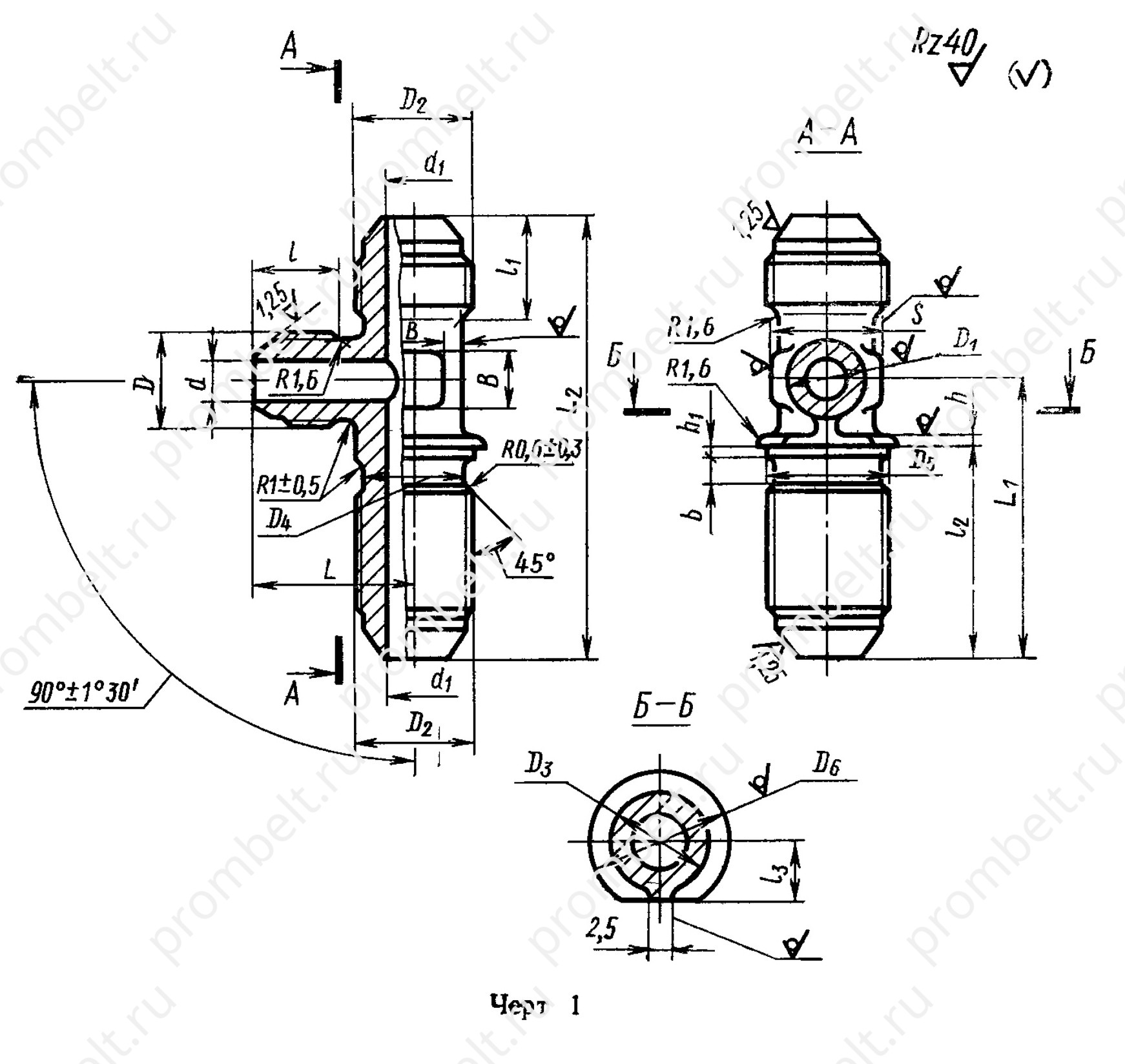

Конструкция и размеры исполнения 1
Схема 1 · Таблица 1
2
Исполнение 2

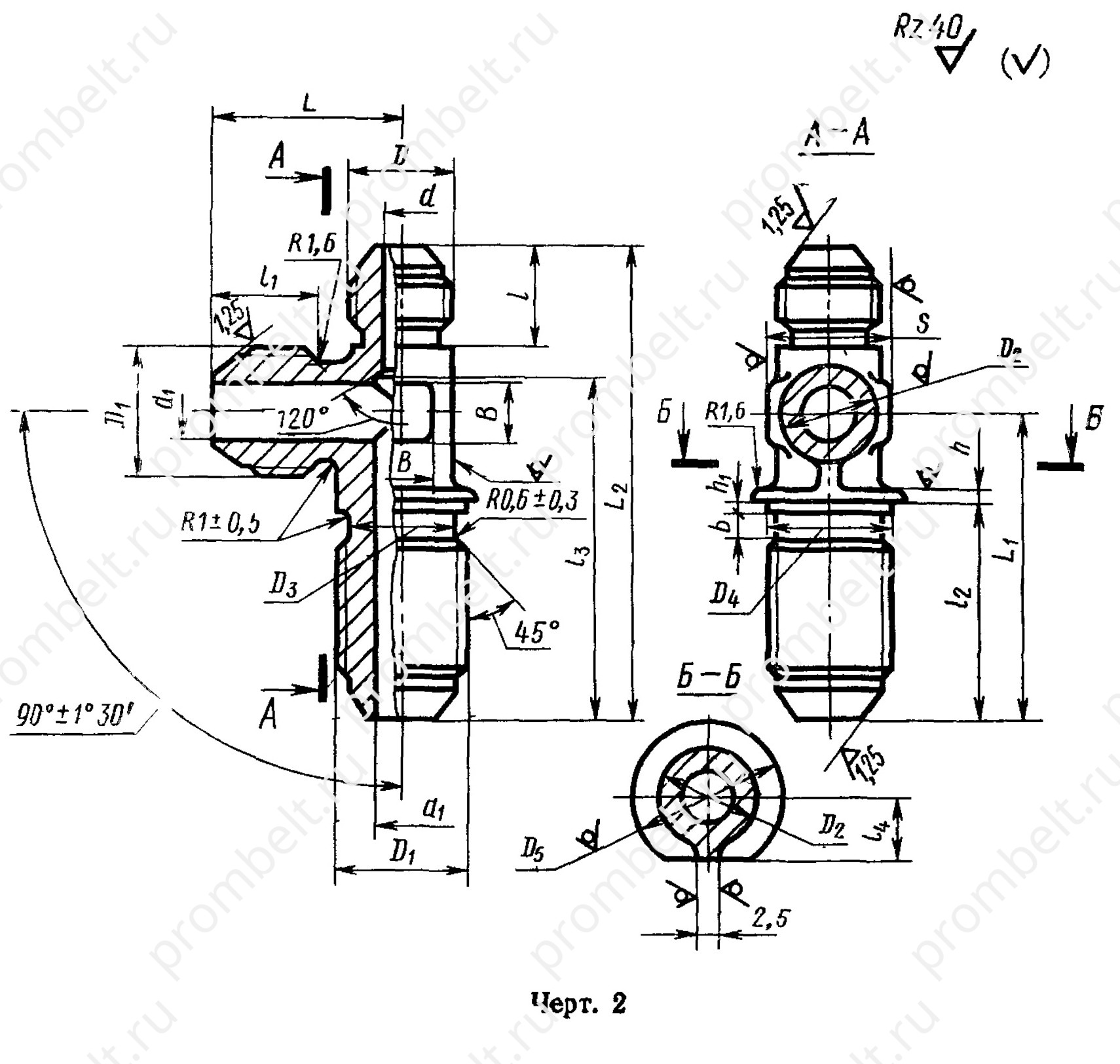

Конструкция и размеры исполнения 2
Схема 2 · Таблица 2Что указать в заявке
- готовое обозначение изделия по ГОСТ из спецификации
- количество изделий
- при наличии — спецификацию или чертёж
Вместе с тройниками фланцевыми переходными по ГОСТ 20192-74 часто покупают:
Соединения трубопроводов по наружному конусу 74°
ГОСТ 13956-74
Ниппель
ГОСТ 13959-74
Проходник прямой
ГОСТ 13961-74
Переходник прямой
ГОСТ 13962-74
Угольник проходной
ГОСТ 13964-74
Тройник проходной
ГОСТ 13965-74
Тройник переходный
ГОСТ 13966-74
Тройник фланцевый проходной
ГОСТ 13967-74
Крестовина проходная
ГОСТ 13968-74
Крестовина переходная
ГОСТ 13970-74
Угольник ввертной
ГОСТ 13973-74
Пробка
ГОСТ 13974-74
Заглушка гнезда под ввертную арматуру
ГОСТ 13976-74
Крышка
ГОСТ 20188-74
Проходник прямой герметизируемый
ГОСТ 20195-74
Проходник ввертной под резиновое уплотнение
ГОСТ 20196-74
Переходник ввертной под резиновое уплотнение
Схемы, обозначения и таблицы ГОСТ
Каждое исполнение показано вместе со своей схемой, примерами условного обозначения и таблицей размеров.
Исполнение 1
2. Конструкция и размеры фланцевых переходных тройников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.
Условные обозначения исполнения 1
- Пример условного обозначения фланцевого переходного тройника исполнения 1 к трубопроводам Dн = 10 мм и Dн1 = 12 мм из алюминиевого сплава:
Тройник фланцевый 1—10—12—31А ГОСТ 20192—74 - То же, из стали марки 45:
Тройник фланцевый 1—10—12—22А ГОСТ 20192—74 - То же, из стали марки 12Х18Н9Т:
Тройник фланцевый 1—10—12—13А ГОСТ 20192—74 - То же, из стали марки 13Х11Н2В2МФ:
Тройник фланцевый 1—10—12—11А ГОСТ 20192—74 - То же, из бронзы:
Тройник фланцевый 1—10—12—41А ГОСТ 20192—74 - То же, для изделий общего применения:
Тройник фланцевый 1—10—12—31 ГОСТ 20192—74 - То же, для изделий общего применения:
Тройник фланцевый 1—10—12—22 ГОСТ 20192—74 - То же, для изделий общего применения:
Тройник фланцевый 1—10—12—13 ГОСТ 20192—74 - То же, для изделий общего применения:
Тройник фланцевый 1—10—12—11 ГОСТ 20192—74 - То же, для изделий общего применения:
Тройник фланцевый 1—10—12—41 ГОСТ 20192—74
Таблица 1
| Размеры в мм | Масса 100 шт , кг | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Наружный диаметр труб Dн | Применяемость | d | D | D₁ | l | Наружный диаметр труб Dн1 | d₁ | D₂ | D₃ | D₄ | D₅ | D₆ | S | l₁ | l₂ | L₃ | L | L₁ | L₂ | h | h₁ | b | B | Алюминиевый сплав | Сталь | Бронза | ||
| Номин. | Пред. откл. | Номин. | Пред. откл. | |||||||||||||||||||||||||
| Пред. откл. ±0,3 | Пред. откл. ±0,3 | Пред. откл. ±0,4 | Пред. откл. ±0,4 | Пред. откл. ±0,2 | ||||||||||||||||||||||||
| 6 | 3,7 | M12×1 | 10 | 13 | 8 | 5,5 | M14×1 | 12 | 12,5 | 14,2 | 18 | 14 | 13 | 30,5 | 7,1 | ±0,25 | 23 | ±0,3 | 43 | 66 | 2,0 | 2,5 | 3,5 | 7 | 2,33 | 6,64 | 6,36 | |
| 6 | 3,7 | M12×1 | 10 | 13 | 10 | 7,5 | M16×1 | 14 | 14,5 | 16,2 | 20 | 17 | 14 | 32,5 | 8,1 | ±0,25 | 25 | ±0,3 | 45 | 69 | 2,0 | 2,5 | 3,5 | 9 | 2,83 | 8,06 | 7,72 | |
| 6 | 3,7 | M12×1 | 10 | 13 | 12 | 9,5 | M20×1,5 | 16 | 17,8 | 20,2 | 24 | 19 | 17 | 35,5 | 10,1 | ±0,3 | 27 | ±0,3 | 48 | 78 | 2,0 | 2,5 | 4,5 | 10 | 3,22 | 9,17 | 8,80 | |
| 6 | 3,7 | M12×1 | 10 | 13 | 14 | 11,5 | M22×1,5 | 18 | 19,8 | 22,2 | 27 | 22 | 17 | 35,5 | 11,1 | ±0,3 | 29 | ±0,3 | 49 | 77 | 2,0 | 2,5 | 4,5 | 13 | 4,81 | 13,70 | 13,20 | |
| 6 | 3,7 | M12×1 | 10 | 13 | 16 | 13,5 | M24×1,5 | 20 | 21,8 | 24,2 | 29 | 22 | 18 | 38,0 | 12,1 | ±0,3 | 30 | ±0,3 | 50 | 79 | 2,5 | 2,5 | 4,5 | 15 | 5,76 | 16,40 | 15,72 | |
| 6 | 3,7 | M12×1 | 10 | 13 | 18 | 15,5 | M27×1,5 | 22 | 24,8 | 27,2 | 32 | 24 | 18 | 39,0 | 13,6 | ±0,3 | 32 | ±0,4 | 51 | 81 | 2,5 | 2,5 | 4,5 | 17 | 7,12 | 21,30 | 19,45 | |
| 6 | 3,7 | M12×1 | 10 | 13 | 20 | 17,0 | M30×1,5 | 24 | 27,8 | 30,2 | 35 | 27 | 19 | 40,0 | 15,1 | ±0,3 | 33 | ±0,4 | 52 | 82 | 2,5 | 2,5 | 4,5 | 18 | 8,52 | 24,30 | 23,30 | |
| 6 | 3,7 | M12×1 | 10 | 13 | 22 | 19,0 | M33×2 | 27 | 30,0 | 33,2 | 38 | 27 | 22 | 44,0 | 16,6 | ±0,3 | 34 | ±0,4 | 57 | 90 | 2,5 | 2,5 | 5,5 | 21 | 10,00 | 28,50 | — | |
| 6 | 3,7 | M12×1 | 10 | 13 | 25 | 22,0 | M33×2 | 28 | 30,0 | 33,2 | 38 | 30 | 22 | 44,0 | 16,6 | ±0,3 | 35 | ±0,4 | 57 | 91 | 2,5 | 2,5 | 5,5 | 22 | 11,82 | 33,70 | — | |
| 6 | 3,7 | M12×1 | 10 | 13 | 28 | 25,0 | M39×2 | 34 | 36,0 | 39,2 | 44 | 36 | 23 | 46,0 | 19,6 | ±0,3 | 38 | ±0,4 | 62 | 97 | 2,5 | 2,5 | 5,5 | 26 | 13,50 | 38,50 | — | |
| 8 | 5,5 | M14×1 | 12 | 14 | 10 | 7,5 | M16×1 | 14 | 14,5 | 16,2 | 20 | 17 | 14 | 32,5 | 8,1 | ±0,25 | 25 | ±0,3 | 46 | 71 | 2,0 | 2,0 | 3,5 | 9 | 3,07 | 8,75 | 8,48 | |
| 8 | 5,5 | M14×1 | 12 | 14 | 12 | 9,5 | M20×1,5 | 16 | 17,8 | 20,2 | 24 | 19 | 17 | 35,5 | 10,1 | ±0,3 | 27 | ±0,3 | 47 | 75 | 2,0 | 2,0 | 4,5 | 10 | 3,51 | 10,00 | 9,68 | |
| 8 | 5,5 | M14×1 | 12 | 14 | 14 | 11,5 | M22×1,5 | 18 | 19,8 | 22,2 | 27 | 22 | 17 | 35,5 | 11,1 | ±0,3 | 29 | ±0,3 | 50 | 79 | 2,0 | 2,0 | 4,5 | 13 | 4,88 | 13,90 | 13,30 | |
| 10 | 7,5 | M16×1 | 14 | 14 | 12 | 9,5 | M20×1,5 | 16 | 17,8 | 20,2 | 24 | 19 | 17 | 35,5 | 10,1 | ±0,3 | 28 | ±0,3 | 48 | 77 | 2,0 | 2,0 | 4,5 | 10 | 3,75 | 11,67 | 10,22 | |
| 10 | 7,5 | M16×1 | 14 | 14 | 14 | 11,5 | M22×1,5 | 18 | 19,8 | 22,2 | 27 | 22 | 17 | 35,5 | 11,1 | ±0,3 | 30 | ±0,3 | 51 | 81 | 2,0 | 2,0 | 4,5 | 13 | 5,18 | 14,75 | 14,15 | |
| 10 | 7,5 | M16×1 | 14 | 14 | 16 | 13,5 | M24×1,5 | 20 | 21,8 | 24,2 | 29 | 22 | 18 | 38,0 | 12,1 | ±0,3 | 31 | ±0,4 | 52 | 83 | 2,5 | 2,5 | 4,5 | 15 | 6,27 | 17,85 | 17,15 | |
| 12 | 9,5 | M20×1,5 | 16 | 17 | 14 | 11,5 | M22×1,5 | 18 | 19,8 | 22,2 | 27 | 22 | 17 | 35,5 | 11,1 | ±0,3 | 31 | ±0,4 | 53 | 85 | 2,0 | 2,0 | 4,5 | 13 | 5,35 | 15,24 | 14,60 | |
| 12 | 9,5 | M20×1,5 | 16 | 17 | 16 | 13,5 | M24×1,5 | 20 | 21,8 | 24,2 | 29 | 22 | 18 | 38,0 | 12,1 | ±0,3 | 34 | ±0,4 | 54 | 87 | 2,5 | 2,5 | 4,5 | 15 | 6,69 | 19,00 | 18,25 | |
| 12 | 9,5 | M20×1,5 | 16 | 17 | 18 | 15,5 | M27×1,5 | 22 | 24,8 | 27,2 | 32 | 24 | 18 | 39,0 | 13,6 | ±0,3 | 36 | ±0,4 | 55 | 89 | 2,5 | 2,5 | 4,5 | 17 | 8,02 | 22,85 | 21,90 | |
| 12 | 9,5 | M20×1,5 | 16 | 17 | 20 | 17,0 | M30×1,5 | 24 | 27,8 | 30,2 | 35 | 27 | 19 | 40,0 | 15,1 | ±0,3 | 37 | ±0,4 | 56 | 90 | 2,5 | 2,5 | 4,5 | 18 | 9,18 | 26,20 | 25,05 | |
| 12 | 9,5 | M20×1,5 | 16 | 17 | 22 | 19,0 | M33×2 | 27 | 30,0 | 33,2 | 38 | 27 | 22 | 44,0 | 16,6 | ±0,3 | 38 | ±0,4 | 61 | 98 | 2,5 | 2,5 | 5,5 | 21 | 10,95 | 31,20 | — | |
| 12 | 9,5 | M20×1,5 | 16 | 17 | 25 | 22,0 | M33×2 | 28 | 30,0 | 33,2 | 38 | 30 | 22 | 44,0 | 16,6 | ±0,3 | 39 | ±0,4 | 61 | 99 | 2,5 | 2,5 | 5,5 | 24 | 11,50 | 32,80 | — | |
| 12 | 9,5 | M20×1,5 | 16 | 17 | 28 | 25,0 | M39×2 | 34 | 36,0 | 39,2 | 44 | 36 | 23 | 46,0 | 19,6 | ±0,3 | 42 | ±0,4 | 66 | 104 | 2,5 | 2,5 | 5,5 | 26 | 14,30 | 40,80 | — | |
| 14 | 11,5 | M22×1,5 | 18 | 17 | 16 | 13,5 | M24×1,5 | 20 | 21,8 | 24,2 | 29 | 22 | 18 | 38,0 | 12,1 | ±0,3 | 34 | ±0,4 | 55 | 89 | 2,5 | 2,5 | 4,5 | 15 | 7,05 | 20,10 | 19,25 | |
| 14 | 11,5 | M22×1,5 | 18 | 17 | 18 | 15,5 | M27×1,5 | 22 | 24,8 | 27,2 | 32 | 24 | 18 | 39,0 | 13,6 | ±0,3 | 36 | ±0,4 | 56 | 91 | 2,5 | 2,5 | 4,5 | 17 | 8,49 | 24,20 | 23,10 | |
| 14 | 11,5 | M22×1,5 | 18 | 17 | 20 | 17,0 | M30×1,5 | 24 | 27,8 | 30,2 | 35 | 27 | 19 | 40,0 | 15,1 | ±0,3 | 37 | ±0,4 | 57 | 92 | 2,5 | 2,5 | 4,5 | 18 | 9,75 | 27,80 | 26,60 | |
| 14 | 11,5 | M22×1,5 | 18 | 17 | 22 | 19,0 | M33×2 | 27 | 30,0 | 33,2 | 38 | 27 | 22 | 44,0 | 16,6 | ±0,3 | 38 | ±0,4 | 62 | 100 | 2,5 | 2,5 | 5,5 | 21 | 11,32 | 32,30 | — | |
| 14 | 11,5 | M22×1,5 | 18 | 17 | 28 | 25,0 | M39×2 | 34 | 36,0 | 39,2 | 44 | 36 | 23 | 46,0 | 19,6 | ±0,3 | 42 | ±0,4 | 67 | 107 | 2,5 | 2,5 | 5,5 | 27 | 14,55 | 41,40 | — | |
| 16 | 13,5 | M24×1,5 | 20 | 18 | 18 | 15,5 | M27×1,5 | 22 | 24,8 | 27,2 | 32 | 24 | 18 | 39,0 | 13,6 | ±0,3 | 35 | ±0,4 | 57 | 93 | 2,5 | 2,5 | 4,5 | 17 | 8,62 | 24,77 | 23,50 | |
| 16 | 13,5 | M24×1,5 | 20 | 18 | 20 | 17,0 | M30×1,5 | 24 | 27,8 | 30,2 | 35 | 27 | 19 | 40,0 | 15,1 | ±0,3 | 38 | ±0,4 | 58 | 94 | 2,5 | 2,5 | 4,5 | 18 | 10,00 | 28,50 | 27,30 | |
| 16 | 13,5 | M24×1,5 | 20 | 18 | 22 | 19,0 | M33×2 | 27 | 30,0 | 33,2 | 38 | 27 | 22 | 44,0 | 16,6 | ±0,3 | 39 | ±0,4 | 63 | 101 | 2,5 | 2,5 | 5,5 | 21 | 11,82 | 33,70 | — | |
| 18 | 15,5 | M27×1,5 | 22 | 18 | 20 | 17,0 | M30×1,5 | 24 | 27,8 | 30,2 | 35 | 27 | 19 | 40,0 | 15,1 | ±0,3 | 38 | ±0,4 | 60 | 98 | 2,5 | 2,5 | 4,5 | 18 | 11,62 | 33,18 | 31,80 | |
| 18 | 15,5 | M27×1,5 | 22 | 18 | 22 | 19,0 | M33×2 | 27 | 30,0 | 33,2 | 38 | 27 | 22 | 44,0 | 16,6 | ±0,3 | 39 | ±0,4 | 64 | 104 | 2,5 | 2,5 | 5,5 | 21 | 12,11 | 34,60 | — | |
Исполнение 2
3. Конструкция и размеры фланцевых переходных тройников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.
Условные обозначения исполнения 2
- Пример условного обозначения переходного фланцевого тройника исполнения 2 к трубопроводам Dн = 10 мм и Dн1 = 12 мм из алюминиевого сплава:
Тройник фланцевый 2—10—12—31А ГОСТ 20192—74 - То же, из стали марки 45:
Тройник фланцевый 2—10—12—22А ГОСТ 20192—74 - То же, из стали марки 12Х18Н9Т:
Тройник фланцевый 2—10—12—13А ГОСТ 20192—74 - То же, из стали марки 13Х11Н2В2МФ:
Тройник фланцевый 2—10—12—11А ГОСТ 20192—74 - То же, из бронзы:
Тройник фланцевый 2—10—12—41А ГОСТ 20192—74 - То же, для изделий общего применения:
Тройник фланцевый 2—10—12—31 ГОСТ 20192—74 - То же, для изделий общего применения:
Тройник фланцевый 2—10—12—22 ГОСТ 20192—74 - То же, для изделий общего применения:
Тройник фланцевый 2—10—12—13 ГОСТ 20192—74 - То же, для изделий общего применения:
Тройник фланцевый 2—10—12—11 ГОСТ 20192—74 - То же, для изделий общего применения:
Тройник фланцевый 2—10—12—41 ГОСТ 20192—74
Таблица 2
| Наружный диаметр труб Dн | Применяе- мость | d | D | l | Наружный диаметр труб Dн1 | d₁ | D₁ | D₂ | D₃ | D₄ | D₅ | S | l₁ | l₂ | l₃ | l₄ | L | L₁ | L₂ | h | h₁ | b | B | Масса 100 шт., кг | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Пред. откл. ±0,3 | Пред. | откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Пред. откл. ±0,4 | Пред. откл. ±0,2 | Алюмини- евый сплав | Сталь | Бронза | |||||||||||||||||
| ±0,3 | ±0,4 | +1,0 −0,5 | ||||||||||||||||||||||||||
| 6 | — | 3,7 | M12×1 | 15 | 8 | 5,5 | M14×1 | 12 | 12,5 | 14,2 | 18 | 14 | 13 | 30,5 | 48 | −7,1 | ±0,25 | 24 | ±0,3 | 44 | 68 | 2,0 | 2,0 | 3,5 | 7 | 2,23 | 6,35 | 6,08 |
| — | 10 | 7,5 | M16×1 | 14 | 14,5 | 16,2 | 20 | 17 | 14 | 32,5 | 52 | 8,1 | 26 | 47 | 72 | 9 | 2,77 | 7,89 | 7,16 | |||||||||
| — | 12 | 9,5 | M20×1,5 | 16 | 17,8 | 20,2 | 24 | 19 | 17 | 35,5 | 56 | 10,1 | ±0,3 | 31 | ±0,4 | 50 | 76 | 4,5 | 10 | 3,36 | 9,58 | 9,17 | ||||||
| — | 14 | 11,5 | M22×1,5 | 18 | 19,8 | 22,2 | 27 | 22 | 61 | 11,1 | 33 | 54 | 81 | 13 | 4,95 | 14,10 | 13,50 | |||||||||||
| — | 16 | 13,5 | M24×1,5 | 20 | 21,8 | 24,2 | 29 | 18 | 38,0 | 64 | 12,1 | 35 | 56 | 84 | 2,5 | 2,5 | 15 | 6,35 | 18,10 | 17,31 | ||||||||
| — | 18 | 15,5 | M27×1,5 | 22 | 24,8 | 27,2 | 32 | 24 | 39,0 | 67 | 13,6 | 37 | 58 | 87 | 17 | 8,03 | 22,90 | 21,95 | ||||||||||
| — | 20 | 17,0 | M30×1,5 | 24 | 27,8 | 30,2 | 35 | 27 | 19 | 40,0 | 71 | 15,1 | 39 | 61 | 91 | 18 | 9,82 | 28,00 | 26,80 | |||||||||
| — | 22 | 19,0 | M33×2 | 27 | 30,0 | 33,2 | 38 | 22 | 44,0 | 78 | 16,6 | 43 | 67 | 99 | 5,5 | 21 | 11,85 | 33,70 | — | |||||||||
| — | 25 | 22,0 | 28 | 30 | 79 | 44 | 22 | 13,00 | 37,00 | |||||||||||||||||||
| — | 28 | 25,0 | M39×2 | 34 | 36,0 | 39,2 | 44 | 36 | 23 | 46,0 | 89 | 19,6 | 48 | 75 | 109 | 26 | 16,45 | 46,80 | ||||||||||
| 8 | — | 5,5 | M14×1 | 10 | 7,5 | M16×1 | 14 | 14,5 | 16,2 | 20 | 17 | 14 | 32,5 | 52 | 8,1 | ±0,25 | 26 | ±0,3 | 47 | 72 | 2,0 | 2,0 | 3,5 | 9 | 2,87 | 8,17 | 7,83 | |
| — | 12 | 9,5 | M20×1,5 | 16 | 17,8 | 20,2 | 24 | 19 | 17 | 35,5 | 56 | 10,1 | ±0,3 | 31 | ±0,4 | 50 | 76 | 4,5 | 10 | 3,46 | 9,85 | 9,44 | ||||||
| — | 14 | 11,5 | M22×1,5 | 18 | 19,8 | 22,2 | 27 | 22 | 61 | 11,1 | 33 | 54 | 81 | 13 | 5,05 | 14,38 | 13,78 | |||||||||||
| — | 16 | 13,5 | M24×1,5 | 20 | 21,8 | 24,2 | 29 | 18 | 38,0 | 64 | 12,1 | 35 | 56 | 84 | 15 | 6,44 | 18,32 | 17,55 | ||||||||||
| — | 18 | 15,5 | M27×1,5 | 22 | 24,8 | 27,2 | 32 | 24 | 39,0 | 67 | 13,6 | 37 | 58 | 87 | 2,5 | 2,5 | 17 | 8,52 | 24,28 | 23,22 | ||||||||
| — | 20 | 17,0 | M30×1,5 | 24 | 27,8 | 30,2 | 35 | 27 | 19 | 40,0 | 71 | 15,1 | 39 | 61 | 91 | 18 | 9,98 | 28,40 | 27,20 | |||||||||
| 10 | — | 7,5 | M16×1 | 16 | 12 | 9,5 | M20×1,5 | 16 | 17,8 | 20,2 | 24 | 19 | 17 | 35,5 | 56 | 10,1 | 31 | 50 | 77 | 2,0 | 2,0 | 10 | 3,56 | 10,15 | 9,72 | |||
| — | 14 | 11,5 | M22×1,5 | 18 | 19,8 | 22,2 | 27 | 22 | 61 | 11,1 | 33 | 54 | 82 | 13 | 5,12 | 14,60 | 14,00 | |||||||||||
| — | 16 | 13,5 | M24×1,5 | 20 | 21,8 | 24,2 | 29 | 18 | 38,0 | 64 | 12,1 | 35 | 56 | 85 | 2,5 | 2,5 | 15 | 6,52 | 18,60 | 17,80 | ||||||||
| — | 18 | 15,5 | M27×1,5 | 22 | 24,8 | 27,2 | 32 | 24 | 39,0 | 67 | 13,6 | 37 | 58 | 88 | 17 | 8,22 | 23,40 | 22,42 | ||||||||||
| — | 20 | 17,0 | M30×1,5 | 24 | 27,8 | 30,2 | 35 | 27 | 19 | 40,0 | 71 | 15,1 | 39 | 61 | 92 | 18 | 10,15 | 28,90 | 27,78 | |||||||||
| 12 | — | 9,5 | M20×1,5 | 20 | 14 | 11,5 | M22×1,5 | 18 | 19,8 | 22,2 | 27 | 22 | 17 | 35,5 | 61 | 11,1 | 33 | 54 | 86 | 2,0 | 2,0 | 13 | 5,33 | 15,20 | 14,52 | |||
| — | 16 | 13,5 | M24×1,5 | 20 | 21,8 | 24,2 | 29 | 18 | 38,0 | 64 | 12,1 | 35 | 56 | 89 | 2,5 | 2,5 | 15 | 6,72 | 19,15 | 18,35 | ||||||||
| — | 18 | 15,5 | M27×1,5 | 22 | 24,8 | 27,2 | 32 | 24 | 39,0 | 67 | 13,6 | 37 | 58 | 92 | 17 | 8,41 | 24,00 | 22,95 | ||||||||||
| — | 20 | 17,0 | M30×1,5 | 24 | 27,8 | 30,2 | 35 | 27 | 19 | 40,0 | 71 | 15,1 | 39 | 61 | 96 | 18 | 10,31 | 29,40 | 28,20 | |||||||||
| — | 22 | 19,0 | M33×2 | 27 | 30,0 | 33,2 | 38 | 22 | 44,0 | 78 | 16,6 | 43 | 67 | 104 | 5,5 | 21 | 12,58 | 35,80 | — | |||||||||
| — | 25 | 22,0 | 28 | 30 | 79 | 44 | 22 | 13,40 | 28,20 | |||||||||||||||||||
| — | 28 | 25,0 | M39×2 | 34 | 36,0 | 39,2 | 44 | 36 | 23 | 46,0 | 89 | 19,6 | 48 | 75 | 114 | 26 | 16,90 | 18,10 | ||||||||||
| 14 | — | 11,5 | M22×1,5 | 16 | 13,5 | M24×1,5 | 20 | 21,8 | 24,2 | 29 | 22 | 18 | 38,0 | 64 | 12,1 | 35 | 56 | 89 | 4,5 | 15 | 6,92 | 19,70 | 18,90 | |||||
| — | 18 | 15,5 | M27×1,5 | 22 | 24,8 | 27,2 | 32 | 24 | 39,0 | 67 | 13,6 | 37 | 58 | 92 | 17 | 8,87 | 25,30 | 24,20 | ||||||||||
| — | 20 | 17,0 | M30×1,5 | 24 | 27,8 | 30,2 | 35 | 27 | 19 | 40,0 | 71 | 15,1 | 39 | 61 | 96 | 18 | 10,45 | 29,80 | 28,50 | |||||||||
| — | 22 | 19,0 | M33×2 | 27 | 30,0 | 33,2 | 38 | 22 | 44,0 | 78 | 16,6 | 43 | 67 | 104 | 5,5 | 21 | 12,55 | 35,70 | — | |||||||||
| 16 | — | 13,5 | M24×1,5 | 21 | 18 | 15,5 | M27×1,5 | 22 | 24,8 | 27,2 | 32 | 24 | 18 | 39,0 | 67 | 13,6 | 37 | 58 | 93 | 4,5 | 17 | 8,82 | 25,10 | 24,10 | ||||
| — | 20 | 17,0 | M30×1,5 | 24 | 27,8 | 30,2 | 35 | 27 | 19 | 40,0 | 71 | 15,1 | 39 | 61 | 97 | 18 | 11,85 | 33,80 | 32,30 | |||||||||
| — | 22 | 19,0 | M33×2 | 27 | 30,0 | 33,2 | 38 | 22 | 44,0 | 78 | 16,6 | 43 | 67 | 105 | 5,5 | 21 | 12,65 | 36,10 | — | |||||||||
| 18 | — | 15,5 | M27×1,5 | 20 | 17,0 | M30×1,5 | 24 | 27,8 | 30,2 | 35 | 27 | 19 | 40,0 | 71 | 15,1 | 39 | 61 | 97 | 4,5 | 18 | 11,06 | 31,50 | 30,20 | |||||
| — | 22 | 19,0 | M33×2 | 27 | 30,0 | 33,2 | 38 | 22 | 44,0 | 78 | 16,6 | 43 | 67 | 105 | 5,5 | 21 | 12,85 | 36,60 | — | |||||||||
Материалы
- 31А — Алюминиевый сплав; для изделий общего применения — 31
- 22А — Сталь марки 45; для изделий общего применения — 22
- 13А — Сталь марки 12Х18Н9Т; для изделий общего применения — 13
- 11А — Сталь марки 13Х11Н2В2МФ; для изделий общего применения — 11
- 41А — Бронза; для изделий общего применения — 41
