Угольник фланцевый проходной герметизируемый ГОСТ 20189-74

Изделие используется в соединениях трубопроводов по наружному конусу 74°. Изготавливается в двух исполнениях; каждому соответствуют собственные схема и таблица размеров. Для расчёта отправьте готовое обозначение из спецификации и количество.

Исполнения
1–2
Размерный ряд
Dн 3–38 мм
Резьба
М8×1 — М48×2
Размер под ключ
S 7–46 мм

Диапазоны размеров и резьб зависят от исполнения; проверяйте данные по таблице того же исполнения.

Материалы по ГОСТ

  • 31А алюминиевый сплав
  • 22А сталь 45
  • 13А сталь 12Х18Н9Т
  • 11А сталь 13Х11Н2В2МФ
  • 41А бронза
Для расчёта
Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ
Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.
Выбрать исполнение

Угольник фланцевый проходной герметизируемый ГОСТ 20189-74: размеры и обозначения

Изделие используется в соединениях трубопроводов по наружному конусу 74°. Изготавливается в двух исполнениях; каждому соответствуют собственные схема и таблица размеров.

Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

Технические требования

  1. Конструкция и размеры фланцевых проходных угольников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.
  2. Конструкция и размеры фланцевых проходных угольников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.
  3. Резьбовая часть угольников — по ГОСТ 13955—74.
  4. Маркировать и клеймить — по ГОСТ 13977—74.
  5. Технические условия — по ГОСТ 13977—74.

Фланцевый угольник в сборке с гайкой и шайбой

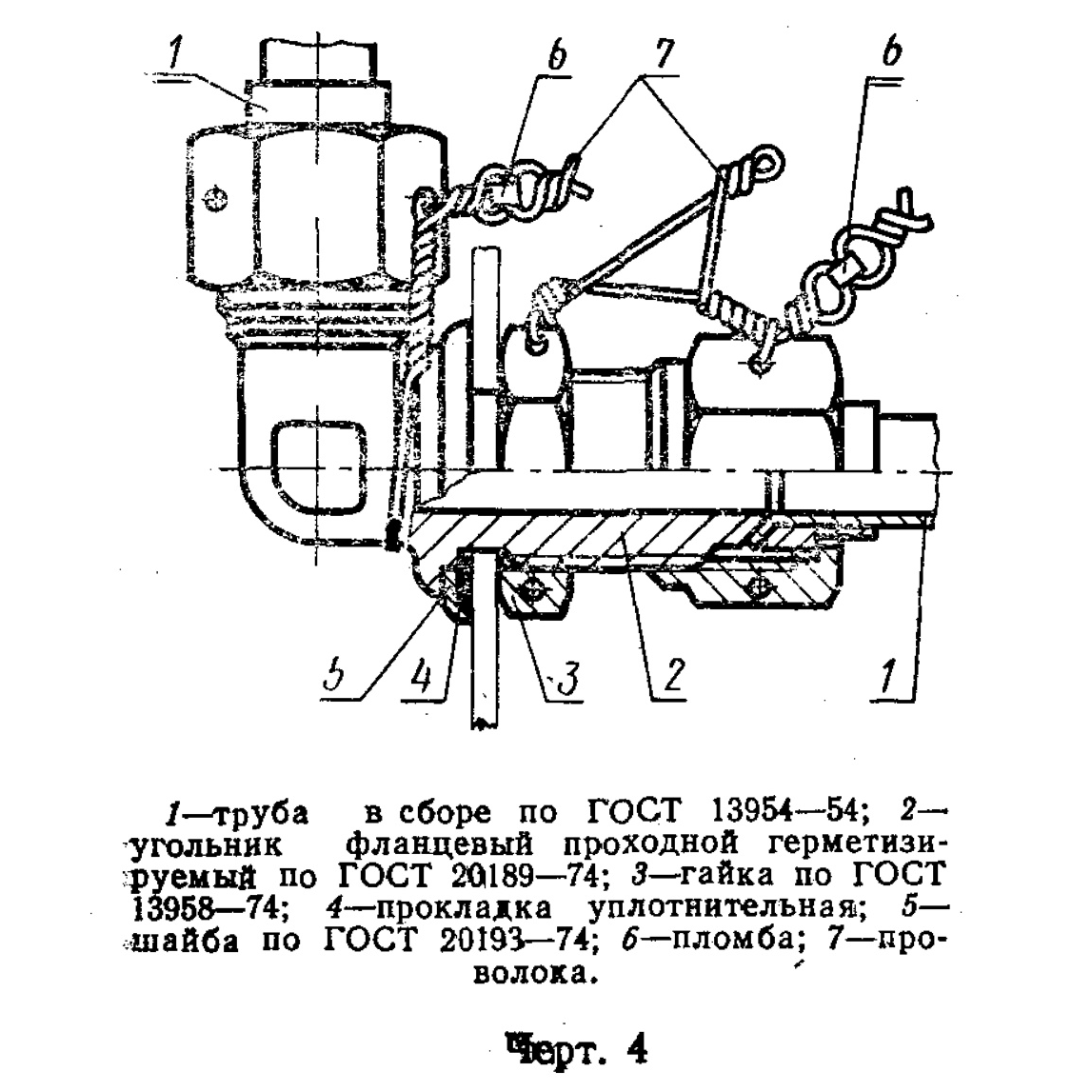

Схема по ГОСТ 13977-74: сборка с фланцевым герметизируемым угольником
Схема по ГОСТ 13977-74, приложение 1, черт. 4.

Позиции на схеме:

  1. Труба в сборе.
  2. Угольник фланцевый проходной герметизируемый ГОСТ 20189-74.
  3. Гайка ГОСТ 13958-74.
  4. Прокладка уплотнительная.
  5. Шайба ГОСТ 20193-74.
  6. Пломба.
  7. Проволока.

Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.

Исполнения по ГОСТ 20189-74

Если требуется проверить готовое обозначение из спецификации, сопоставьте номер исполнения со схемой и таблицей того же номера.

Схема по ГОСТ 20189-74, исполнение 1 1

Исполнение 1

Конструкция и размеры исполнения 1

Схема 1 · Таблица 1 Схема по ГОСТ 20189-74, исполнение 2 2

Исполнение 2

Конструкция и размеры исполнения 2

Схема 2 · Таблица 2

Что указать в заявке

  • готовое обозначение изделия по ГОСТ из спецификации
  • количество изделий
  • при наличии — спецификацию или чертёж

Вместе с угольниками фланцевыми проходными герметизируемыми по ГОСТ 20189-74 часто покупают:

Соединения трубопроводов по наружному конусу 74°

Схемы, обозначения и таблицы ГОСТ

Каждое исполнение показано вместе со своей схемой, примерами условного обозначения и таблицей размеров.

Исполнение 1

2. Конструкция и размеры фланцевых проходных угольников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.

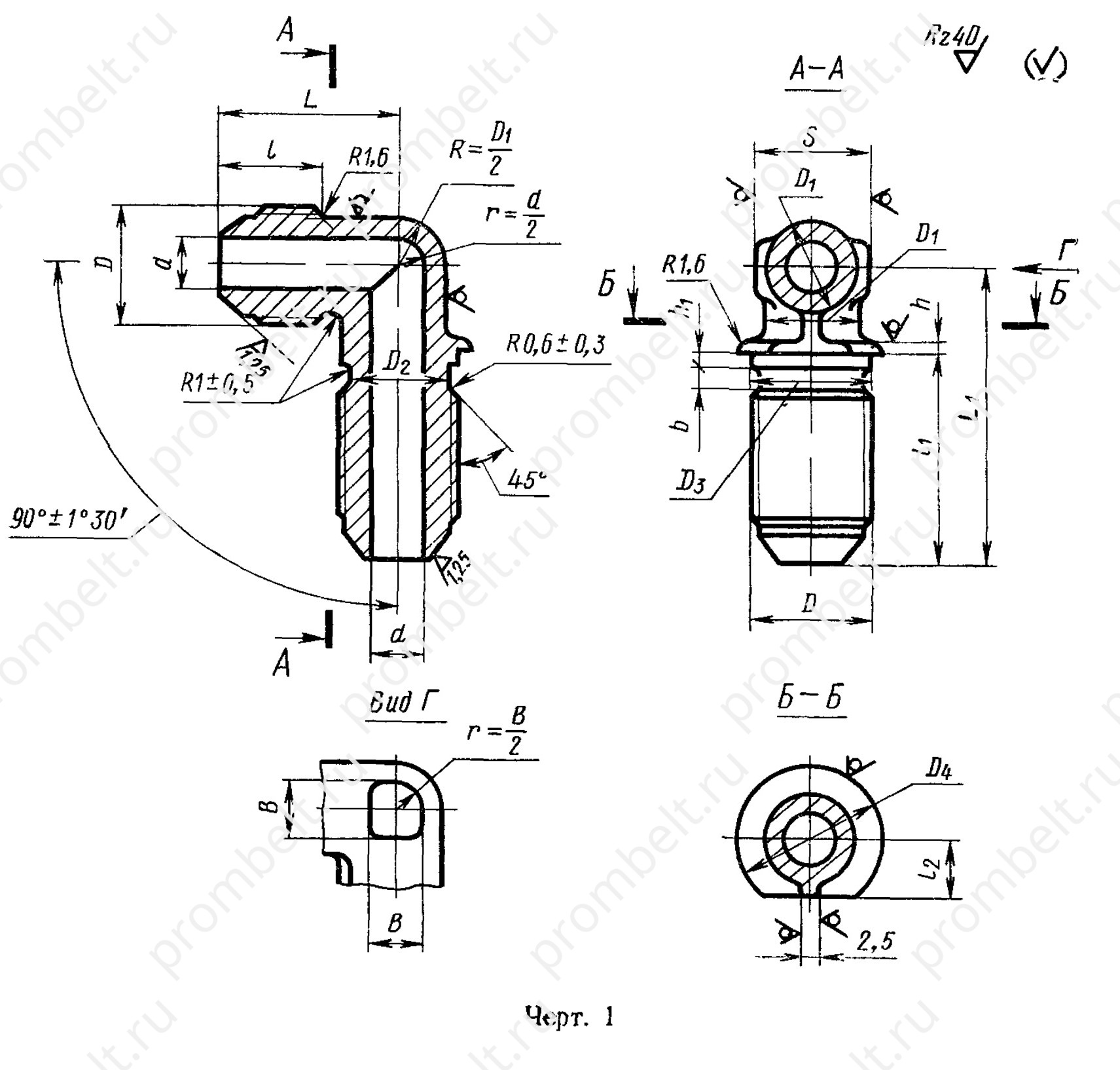

Схема по ГОСТ 20189-74, черт. 1
Схема по ГОСТ 20189-74, черт. 1

Условные обозначения исполнения 1

  • Пример условного обозначения фланцевого проходного герметизируемого угольника исполнения 1 к трубопроводу Dн = 12 мм из алюминиевого сплава: *Угольник фланцевый 1—12—31А ГОСТ 20189—74*
  • То же, из стали марки 45: *Угольник фланцевый 1—12—22А ГОСТ 20189—74*
  • То же, из стали марки 12Х18Н9Т: *Угольник фланцевый 1—12—13А ГОСТ 20189—74*
  • То же, из стали марки 13Х11Н2В2МФ: *Угольник фланцевый 1—12—11А ГОСТ 20189—74*
  • То же, из бронзы: *Угольник фланцевый 1—12—41А ГОСТ 20189—74*
  • То же, для изделий общего применения: *Угольник фланцевый 1—12—31 ГОСТ 20189—74*
  • То же, для изделий общего применения: *Угольник фланцевый 1—12—22 ГОСТ 20189—74*
  • То же, для изделий общего применения: *Угольник фланцевый 1—12—13 ГОСТ 20189—74*
  • То же, для изделий общего применения: *Угольник фланцевый 1—12—11 ГОСТ 20189—74*
  • То же, для изделий общего применения: *Угольник фланцевый 1—12—41 ГОСТ 20189—74*

Таблица 1

Таблица 1
Наружный диаметр труб
Dн		ПрименяемостьdDD₁D₂D₃D₄Sll₁l₂LL₁hh₁bBМасса 100 шт., кг
Пред. откл.
±0,3		Номин.Пред. откл.Номин.Пред. откл.Номин.Пред. откл.Номин.Пред. откл.Пред. откл.
±0,2		Алюминиевый
сплав		СтальБронза
31,7M8×166,58,21271127,0±0,34,1±0,2519±0,337±0,41,51,53,55——1,44
42,7M10×188,510,214101228,05,121406—2,572,46
63,7M12×11010,512,216121329,06,123411,103,082,94
85,5M14×11212,514,2181430,5±0,47,124442,02,071,915,355,12
107,5M16×11414,516,220171432,58,1264792,517,036,72
129,5M20×1,51617,820,224191735,510,1±0,331±0,4504,5103,7910,6010,15
1411,5M22×1,51819,822,2272211,13354134,8313,5112,94
1613,5M24×1,52021,824,2291838,012,135562,52,5155,8816,4515,73
1815,5M27×1,52224,827,2322439,013,63758177,0219,6518,80
2017,0M30×1,52427,830,235271940,015,13961189,5326,6325,60
2219,0M33×22730,033,2382244,016,643675,52110,6729,60—
2522,02830442211,8633,20
2825,0M39×23236,039,244322346,019,648752618,8252,75
3027,03436492818,7252,40
3228,0M42×23839,042,2484147,521,152773,03,03019,9755,85
3430,0M45×242,045,2522422,621,2259,60
3632,0M48×24045,048,255462548,524,15482±0,524,3368,00
3834,0435527,4576,90

Исполнение 2

3. Конструкция и размеры фланцевых проходных угольников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.

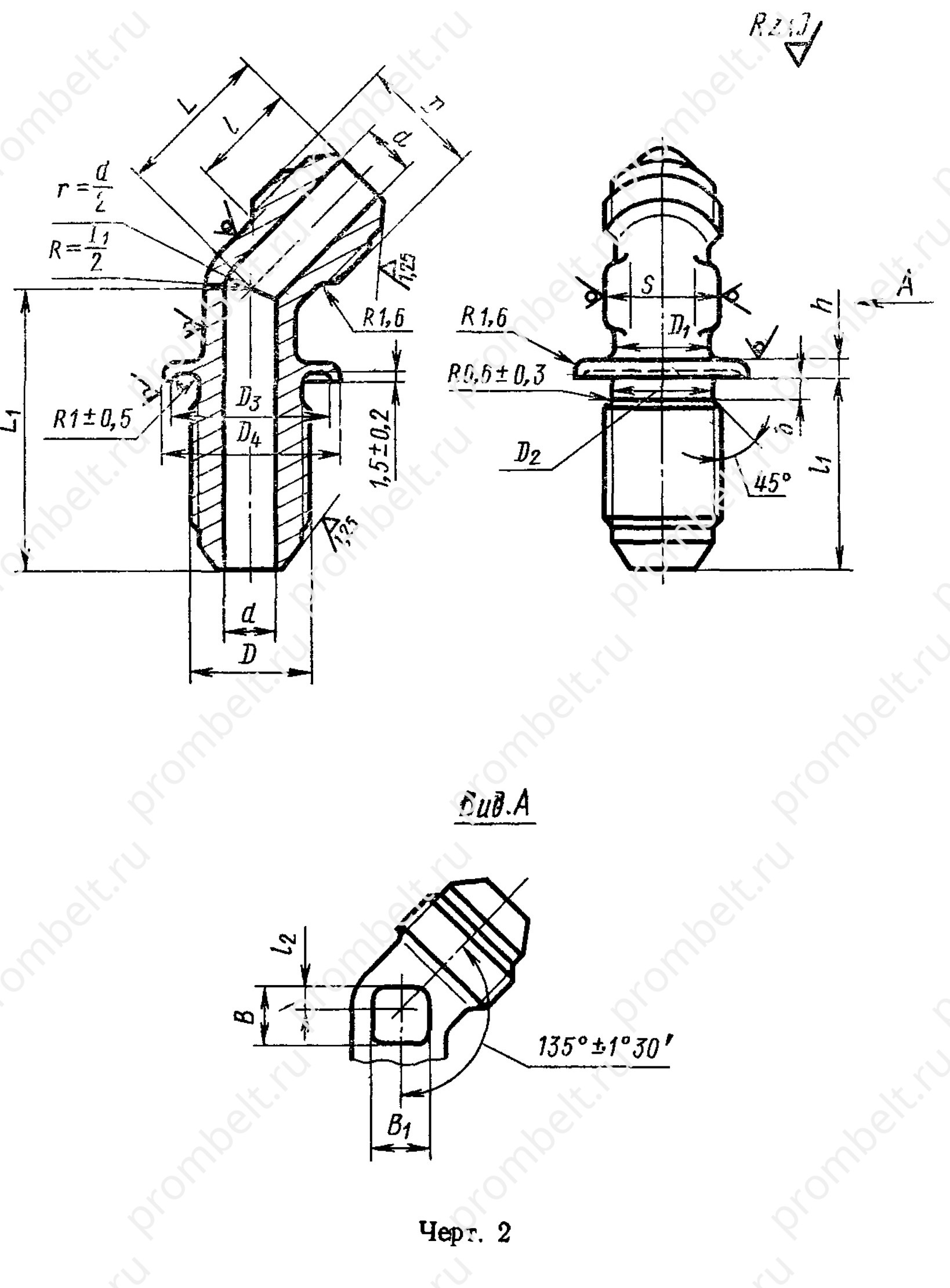

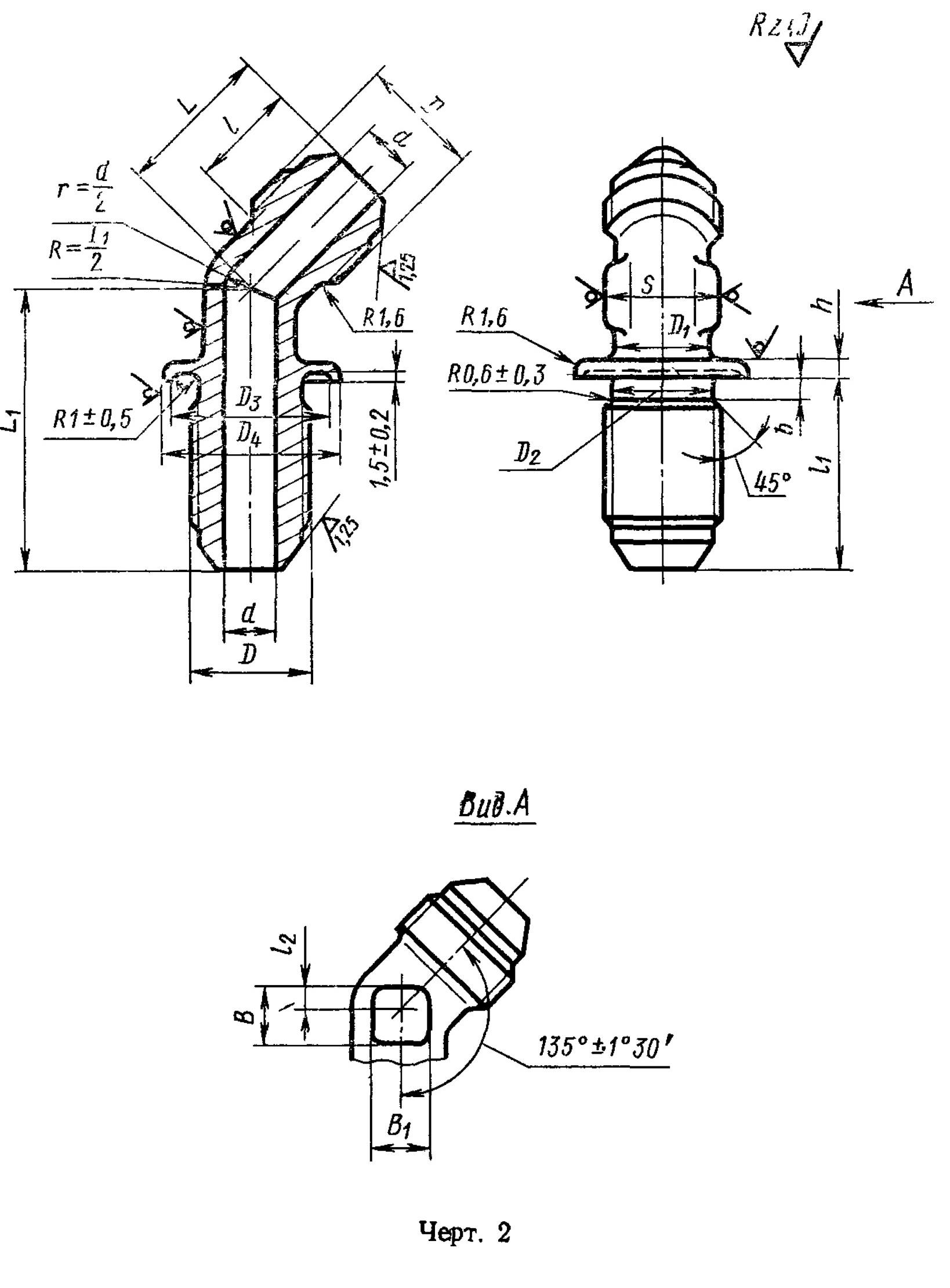

Схема по ГОСТ 20189-74, черт. 2
Схема по ГОСТ 20189-74, черт. 2

Условные обозначения исполнения 2

  • Пример условного обозначения фланцевого проходного герметизируемого угольника исполнения 2 к трубопроводу Dн = 12 мм из алюминиевого сплава: *Угольник фланцевый 2—12—31А ГОСТ 20189—74*
  • То же, из стали марки 45: *Угольник фланцевый 2—12—22А ГОСТ 20189—74*
  • То же, из стали марки 12Х18Н9Т: *Угольник фланцевый 2—12—13А ГОСТ 20189—74*
  • То же, из стали марки 13Х11Н2В2МФ: *Угольник фланцевый 2—12—11А ГОСТ 20189—74*
  • То же, из бронзы: *Угольник фланцевый 2—12—41А ГОСТ 20189—74*
  • То же, для изделий общего применения: *Угольник фланцевый 2—12—31 ГОСТ 20189—74*
  • То же, для изделий общего применения: *Угольник фланцевый 2—12—22 ГОСТ 20189—74*
  • То же, для изделий общего применения: *Угольник фланцевый 2—12—13 ГОСТ 20189—74*
  • То же, для изделий общего применения: *Угольник фланцевый 2—12—11 ГОСТ 20189—74*
  • То же, для изделий общего применения: *Угольник фланцевый 2—12—41 ГОСТ 20189—74*

Таблица 2

Таблица 2
Наружный диаметр труб
Dн		ПрименяемостьdDD₁D₂D₃D₄Sl
Пред. откл. ±0,3		l₁
Номин.		l₁
Пред. откл.
31,7M8×166,5121571124±0,3
42,7M10×188,51518101225±0,3
63,7M12×11010,51821121326±0,3
85,5M14×11212,52023141327±0,3
107,5M16×11414,52225171429±0,3
129,5M20×1,51617,82730191732±0,4
1411,5M22×1,51819,83033221732±0,4
1613,5M24×1,52021,83235221834±0,4
1815,5M27×1,52224,83538241835±0,4
2017,0M30×1,52427,83740271936±0,4
2219,0M33×22730,04048272240±0,4
2522,0M33×22830,04048302240±0,4
2825,0M39×23236,04549322342±0,4
3027,0M39×23436,04549362342±0,4
3228,0M42×23839,05559412443±0,4
3430,0M45×23842,05559412443±0,4
3632,0M48×24045,06064412544±0,4
3834,0M48×24345,06064462544±0,4

Материалы

  • 31А — Алюминиевый сплав; для изделий общего применения — 31
  • 22А — Сталь марки 45; для изделий общего применения — 22
  • 13А — Сталь марки 12Х18Н9Т; для изделий общего применения — 13
  • 11А — Сталь марки 13Х11Н2В2МФ; для изделий общего применения — 11
  • 41А — Бронза; для изделий общего применения — 41
