Схема по ГОСТ 20190-74

Соединения трубопроводов по наружному конусу 74°

Угольник фланцевый переходный ГОСТ 20190-74

Изделие используется в соединениях трубопроводов по наружному конусу 74°. Для расчёта отправьте готовое обозначение из спецификации и количество.

Размерный ряд
Dн 6–28 мм
Резьба
М12×1 — М39×2
Размер под ключ
S 14–36 мм
Материалы
5 вариантов по ГОСТ

Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.

Материалы по ГОСТ

  • 31А алюминиевый сплав
  • 22А сталь 45
  • 13А сталь 12Х18Н9Т
  • 11А сталь 13Х11Н2В2МФ
  • 41А бронза
Для расчёта
Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ
Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.

Угольник фланцевый переходный ГОСТ 20190-74: размеры и обозначения

Изделие используется в соединениях трубопроводов по наружному конусу 74°.

Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

Технические требования

  1. Резьбовая часть угольников — по ГОСТ 13955—74.
  2. Маркировать и клеймить — по ГОСТ 13977—74.
  3. Технические условия — по ГОСТ 13977—74.

Угольник фланцевый переходный ГОСТ 20190-74: конструкция и размеры

Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.

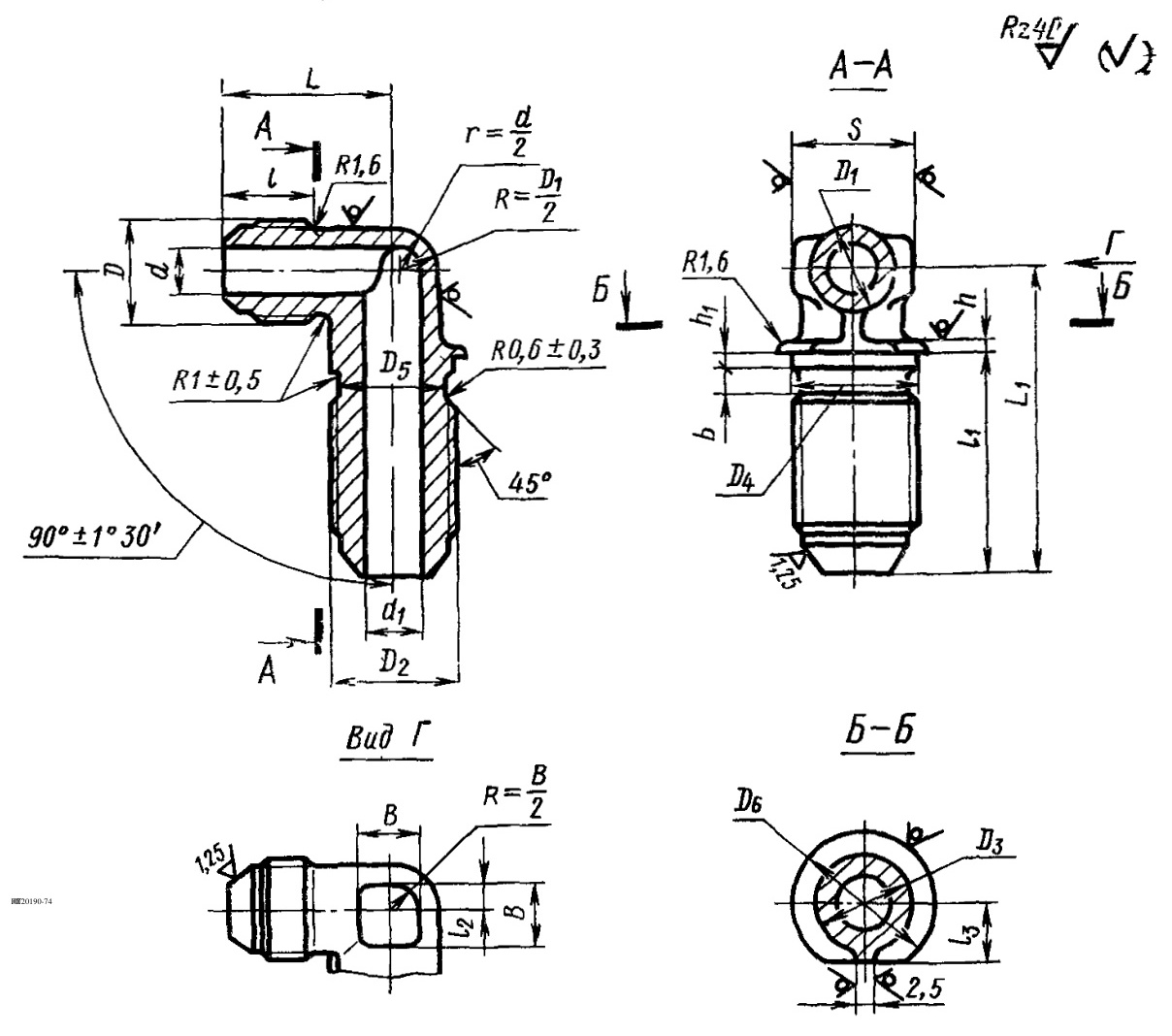

Схема по ГОСТ 20190-74, конструкция по гост 1

Конструкция по ГОСТ

Размеры для Dн 6–28 мм

Схема · Таблица размеров

Что указать в заявке

  • готовое обозначение изделия по ГОСТ из спецификации
  • количество изделий
  • при наличии — спецификацию или чертёж

Вместе с угольниками фланцевыми переходными по ГОСТ 20190-74 часто покупают:

Соединения трубопроводов по наружному конусу 74°

Схемы, обозначения и таблицы ГОСТ

Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.

Конструкция и размеры

1. Конструкция и размеры фланцевых переходных угольников должны соответствовать указанным на чертеже и в таблице.

Схема по ГОСТ 20190-74
Схема по ГОСТ 20190-74

Примеры условных обозначений

  • Пример условного обозначения фланцевого переходного угольника к трубопроводам Dн = 10 мм и Dн1 = 12 мм из алюминиевого сплава: Угольник фланцевый 10—12—31А ГОСТ 20190—74
  • То же, из стали марки 45: Угольник фланцевый 10—12—22А ГОСТ 20190—74
  • То же, из стали марки 12Х18Н9Т: Угольник фланцевый 10—12—13А ГОСТ 20190—74
  • То же, из стали марки 13Х11Н2В2МФ: Угольник фланцевый 10—12—11А ГОСТ 20190—74
  • То же, из бронзы: Угольник фланцевый 10—12—41А ГОСТ 20190—74
  • То же, для изделий общего применения: Угольник фланцевый 10—12—31 ГОСТ 20190—74
  • То же, для изделий общего применения: Угольник фланцевый 10—12—22 ГОСТ 20190—74
  • То же, для изделий общего применения: Угольник фланцевый 10—12—13 ГОСТ 20190—74
  • То же, для изделий общего применения: Угольник фланцевый 10—12—11 ГОСТ 20190—74
  • То же, для изделий общего применения: Угольник фланцевый 10—12—41 ГОСТ 20190—74

Таблица 1

Таблица 1
Наружный диаметр
труб Dн		ПрименяемостьdDD₁lНаружный диаметр
труб Dн₁		d₁D₂D₃D₄D₅D₆Sll₂l₃LL₁hh₁bBМасса 100 шт., кг
Пред. откл.
Пред. откл.
±0,3		Пред. откл.
±0,4		Номин.Пред. откл.Номин.Пред. откл.±0,4±0,2Алюминиевый
сплав		СтальБронза
6—3,7M12×1101385,5M14×11214,212,5181430,53,07,1±0,2524±0,3432,02,03,571,785,064,86
—107,5M16×11416,214,5201732,58,1254592,186,215,94
3,5462,336,646,36
8—5,5M14×112129,5M20×1,51620,217,8241935,510,1±0,326484,5102,777,807,56
4,527492,978,478,11
10—7,5M16×114141411,5M22×1,51822,219,8272211,12852134,1611,8511,33
32±0,4534,3612,4111,90
12—9,5M20×1,516171613,5M24×1,52024,221,82938,05,012,133542,52,5154,8013,6813,10
—1815,5M27×1,52227,224,8322439,013,63455176,0817,3016,60
—2017,0M30×1,52430,227,8352740,015,13557187,1220,3019,45
14—11,5M22×1,5181613,5M24×1,52024,221,8292238,06,512,13455155,4815,6014,92
—1815,5M27×1,52227,224,8322439,013,63556176,5218,6017,80
—2017,0M30×1,52430,227,8352740,015,13658187,7722,1021,20
—2219,0M33×22733,230,03844,016,638635,5219,1526,10—
16—13,5M24×1,520181815,5M27×1,52227,224,8322439,07,513,636574,5177,0120,0019,15
—2017,0M30×1,52430,227,8352740,015,13759188,3623,8122,82
—2219,0M33×22733,230,03844,016,639635,5219,7827,85—
—2522,028302210,2828,90
18—15,5M27×1,52017,0M30×1,52430,227,8352740,08,515,138604,5188,9225,4024,30
—2219,0M33×22733,230,03844,016,640645,52110,6729,50—
—2522,028302211,2031,90
—2825,0M39×23439,236,0443646,09,019,64270??12,4035,30
20—17,0M30×1,524192522,0M33×22833,230,0383044,016,64165??12,2534,90
—2825,0M39×23439,236,0443646,019,646752615,4544,00
22—19,0M33×227222825,0M39×23439,236,0443610,02816,3046,40

Материалы

  • 31А — Алюминиевый сплав; для изделий общего применения — 31
  • 22А — Сталь марки 45; для изделий общего применения — 22
  • 13А — Сталь марки 12Х18Н9Т; для изделий общего применения — 13
  • 11А — Сталь марки 13Х11Н2В2МФ; для изделий общего применения — 11
  • 41А — Бронза; для изделий общего применения — 41
