Фитинги DIN 2353 для метрических трубок

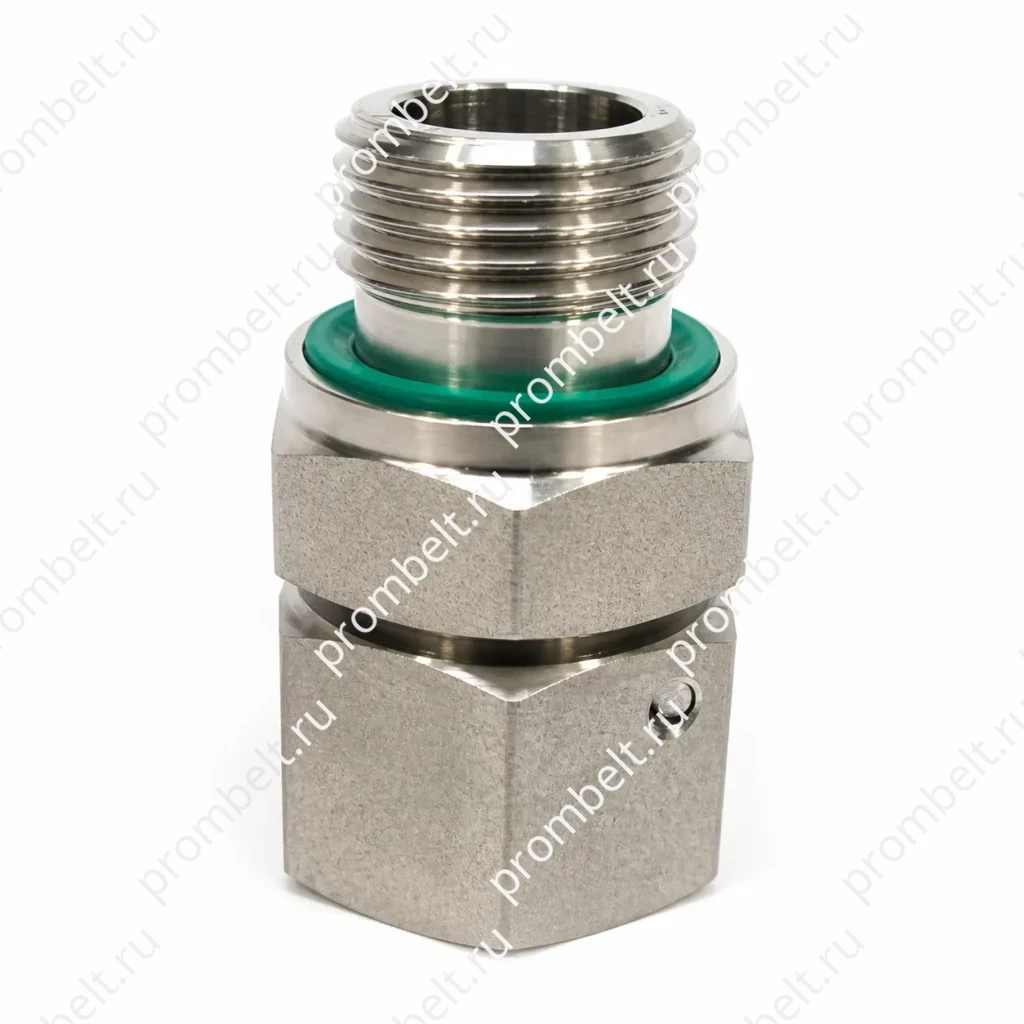

Метрические трубные фитинги DIN с невыпадающим уплотнением Q2MC-WDW и Q2MD-WDW

Метрические трубные фитинги DIN с невыпадающим уплотнением Q2MC-WDW и Q2MD-WDW предназначены для соединения метрической резьбы с невыпадающим уплотнением и метрической резьбы. Изделия указаны в легкой серии Q2MC-WDW и тяжелой серии Q2MD-WDW, соответствуют DIN 2353 и ISO 8434-1. Материалы: SS304, SS316, SS316Ti(1.4571).

  • Тип изделия — метрический трубный фитинг DIN с невыпадающим уплотнением
  • Серии — Q2MC-WDW, легкая серия; Q2MD-WDW, тяжелая серия
  • Стандарты — DIN 2353, ISO 8434-1

Технические данные

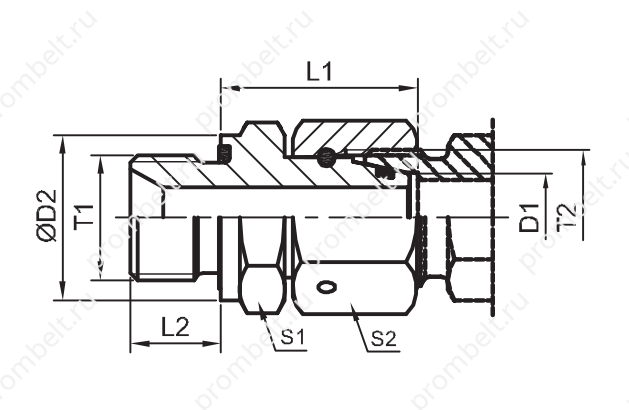

Схема и присоединительные размеры

Схема и присоединительные размеры — Метрические трубные фитинги DIN с невыпадающим уплотнением Q2MC-WDW и Q2MD-WDW
Обозначения присоединений и размеров

Метрические трубные фитинги DIN с невыпадающим уплотнением Q2MC-WDW и Q2MD-WDW соответствуют стандартам DIN 2353 и ISO 8434-1. Одна сторона соединения указана как метрическая резьба с невыпадающим уплотнением, вторая сторона — метрическая резьба.

Основные характеристики

Характеристика Значение
Тип изделия метрический трубный фитинг DIN с невыпадающим уплотнением
Серии Q2MC-WDW, легкая серия; Q2MD-WDW, тяжелая серия
Стандарты DIN 2353, ISO 8434-1
Материалы SS304, SS316, SS316Ti(1.4571)
Резьба 1 метрическая резьба с невыпадающим уплотнением
Резьба 2 метрическая резьба

Размерная таблица

Артикул Резьба T1 (M) Резьба T2 (M) D1 D2 L1 L2 S1 S2
Q2MC-10-12WDW M10 × 1 M12 × 1.5 06 14 24.5 8 14 14
Q2MC-12-14 WDW M12 × 1.5 M14 × 1.5 08 17 26.5 12 17 17
Q2MC-14-16WDW M14 × 1.5 M16 × 1.5 10 19 27.5 12 19 19
Q2MC-16-18WDW M16 × 1.5 M18 × 1.5 12 22 30.5 12 22 22
Q2MC-22-18WDW M22 × 1.5 M18 × 1.5 12 27 27 14 27 22
Q2MC-18-22WDW M18 × 1.5 M22 × 1.5 15 24 31.5 12 24 27
Q2MC-22WDW M22 × 1.5 M22 × 1.5 15 27 32 14 27 27
Q2MC-22-26WDW M22 × 1.5 M26 × 1.5 18 27 31.5 14 27 32
Q2MC-27-30WDW M27 × 1.5 M30 × 2 22 32 32.5 16 32 36
Q2MC-33-36WDW M33 × 2 M36 × 2 28 40 35 18 41 41
Q2MC-42-45WDW M42 × 2 M45 × 2 35 50 42.5 20 50 50
Q2MC-48-52WDW M48 × 2 M52 × 2 42 55 46.5 22 55 60
Q2MD-12-14WDW M12 × 1.5 M14 × 1.5 06 17 27 12 17 17
Q2MD-14-16WDW M14 × 1.5 M16 × 1.5 08 19 29.5 12 19 19
Q2MD-16-18WDW M16 × 1.5 M18 × 1.5 10 22 32 12 22 22
Q2MD-18-20WDW M18 × 1.5 M20 × 1.5 12 24 34 12 24 24
Q2MD-20-22WDW M20 × 1.5 M22 × 1.5 14 26 36.5 14 27 27
Q2MD-22-24WDW M22 × 1.5 M24 × 1.5 16 27 37 14 27 30
Q2MD-27-30WDW M27 × 2 M30 × 2 20 32 43 16 32 36
Q2MD-33-36WDW M33 × 2 M36 × 2 25 40 48 18 41 46
Q2MD-42WDW M42 × 2 M42 × 2 30 50 51 20 50 50
Q2MD-48-52WDW M48 × 2 M52 × 2 38 55 60 22 55 60

Для заказа

Что указать в заявке

  • Типоразмер или артикул
  • Размеры присоединений
  • Материал
  • Количество
