Фитинг DIN с наружной метрической резьбой и невыпадающим уплотнением, нержавеющая сталь SS304/SS316/SS316Ti

Фитинг DIN с наружной метрической резьбой и невыпадающим уплотнением идентифицируется по стандартам DIN 2353 и ISO 8434-1, резьбам T1/T2 и размеру трубки. Доступны материалы SS304, SS316 и SS316Ti, наружные размеры трубки от 4 мм до 42 мм, легкая серия Q1CM-WD и тяжелая серия Q1DM-WD. Соединение имеет метрическую резьбу с обеих сторон; для T2 указано уплотнение Viton. Для варианта с гайками и врезными кольцами используется суффикс RN.

Стандарты — DIN 2353, ISO 8434-1
Материалы — SS304, SS316, SS316Ti
Наружные размеры трубки — от 4 мм до 42 мм

Технические данные

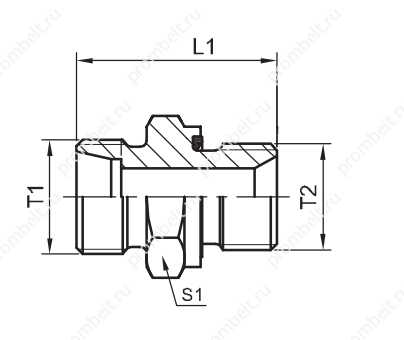

Схема и присоединительные размеры

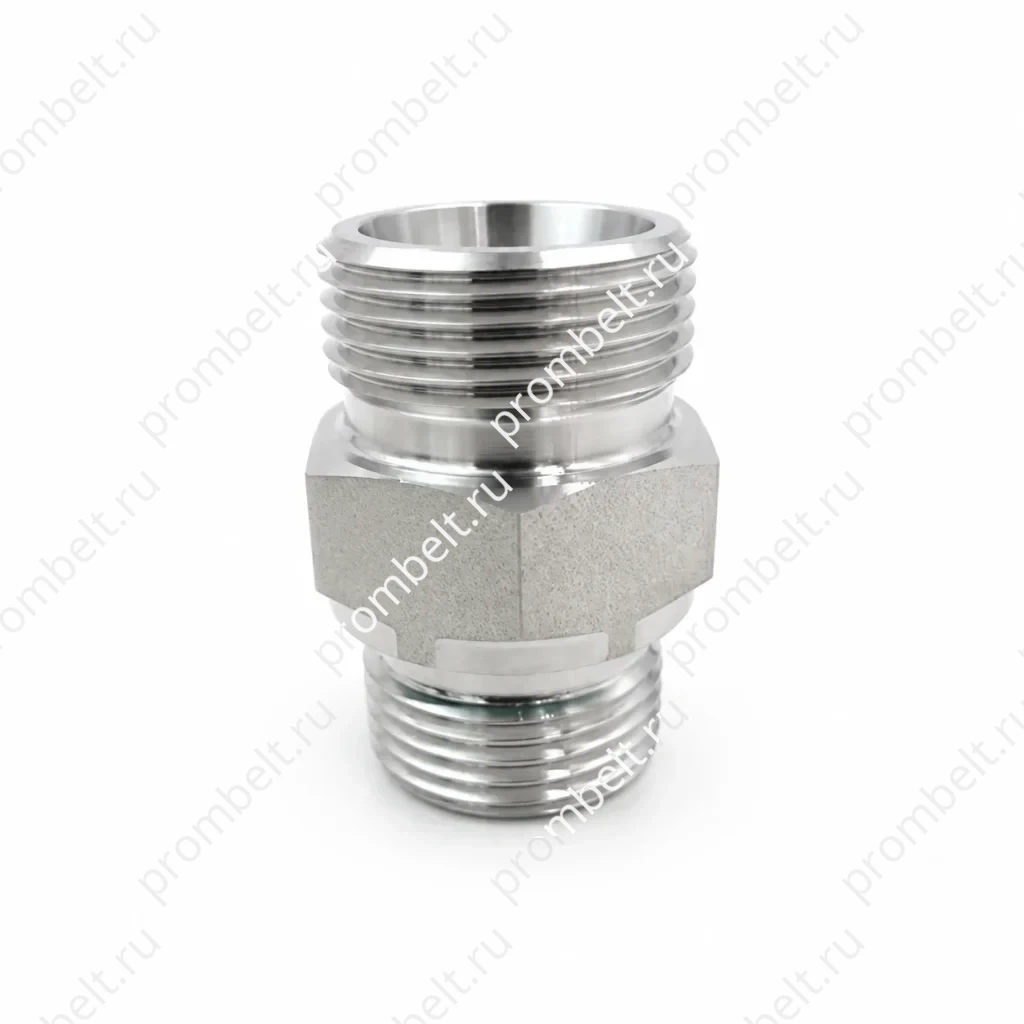

Фитинг DIN с наружной метрической резьбой и невыпадающим уплотнением — трубное резьбовое соединение из нержавеющей стали SS304, SS316 или SS316Ti. Изделие соответствует DIN 2353 и ISO 8434-1, выпускается в легкой серии Q1CM-WD и тяжелой серии Q1DM-WD.

Основные характеристики

Тип изделия	фитинг DIN с наружной метрической резьбой и невыпадающим уплотнением
Стандарты	DIN 2353, ISO 8434-1
Материалы	SS304, SS316, SS316Ti
Наружные размеры трубки	от 4 мм до 42 мм
Серии	Q1CM-WD легкая серия, Q1DM-WD тяжелая серия
Резьба 1	метрическая
Резьба 2	метрическая, уплотнение Viton

Серии давления DIN 2353

Обозначение серии	Классификация	Указанное применение
LL	особо легкая серия	низкое давление
L	легкая серия	среднее давление
S	тяжелая серия	высокое давление

Размеры и исполнения

Артикул	Резьба T1 (M)	Резьба T2 (M)	L1	S1
Q1CM-12-10WD	M12 × 1.5	M10 × 1	23.5	14
Q1CM-14-12WD	M14 × 1.5	M12 × 1.5	29	17
Q1CM-16-12WD	M16 × 1.5	M12 × 1.5	30	17
Q1CM-16-14WD	M16 × 1.5	M14 × 1.5	30	19
Q1CM-16WD	M16 × 1.5	M16 × 1.5	31.5	22
Q1CM-16-18WD	M16 × 1.5	M18 × 1.5	31.5	24
Q1CM-16-22WD	M16 × 1.5	M22 × 1.5	35	27
Q1CM-18-14WD	M18 × 1.5	M14 × 1.5	30	19
Q1CM-18-16WD	M18 × 1.5	M16 × 1.5	31.5	22
Q1CM-18WD	M18 × 1.5	M18 × 1.5	31.5	24
Q1CM-18-22WD	M18 × 1.5	M22 × 1.5	35	27
Q1CM-22-16WD	M22 × 1.5	M16 × 1.5	32	24
Q1CM-22-18WD	M22 × 1.5	M18 × 1.5	32.5	24
Q1CM-22WD	M22 × 1.5	M22 × 1.5	36	27
Q1CM-26-18WD	M26 × 1.5	M18 × 1.5	33.5	27
Q1CM-26-22WD	M26 × 1.5	M22 × 1.5	36	27
Q1CM-30-22WD	M30 × 2	M22 × 1.5	27	32
Q1CM-30-26WD	M30 × 2	M26 × 1.5	40	32
Q1CM-30-27WD	M30 × 2	M27 × 2	40	32
Q1CM-36-33WD	M36 × 2	M33 × 2	43	41
Q1CM-45-42WD	M45 × 2	M42 × 2	48	50
Q1CM-52-48WD	M52 × 2	M48 × 2	52	55
Q1DM-14-12WD	M14 × 1.5	M12 × 1.5	32	17
Q1DM-16-14WD	M16 × 1.5	M14 × 1.5	34	19
Q1DM-18-16WD	M18 × 1.5	M16 × 1.5	34.5	22
Q1DM-20-14WD	M20 × 1.5	M14 × 1.5	36	22
Q1DM-20-18WD	M20 × 1.5	M18 × 1.5	36.5	24
Q1DM-20-22WD	M20 × 1.5	M22 × 1.5	39	27
Q1DM-22-20WD	M22 × 1.5	M20 × 1.5	41	27
Q1DM-24-18WD	M24 × 1.5	M18 × 1.5	38.5	27
Q1DM-24-22WD	M24 × 1.5	M22 × 1.5	41	27
Q1DM-30-27WD	M30 × 2	M27 × 2	47	32
Q1DM-36-33WD	M36 × 2	M33 × 2	53	41
Q1DM-42WD	M42 × 2	M42 × 2	57	50
Q1DM-52-48WD	M52 × 2	M48 × 2	64	55
