Фитинги DIN 2353 для метрических трубок

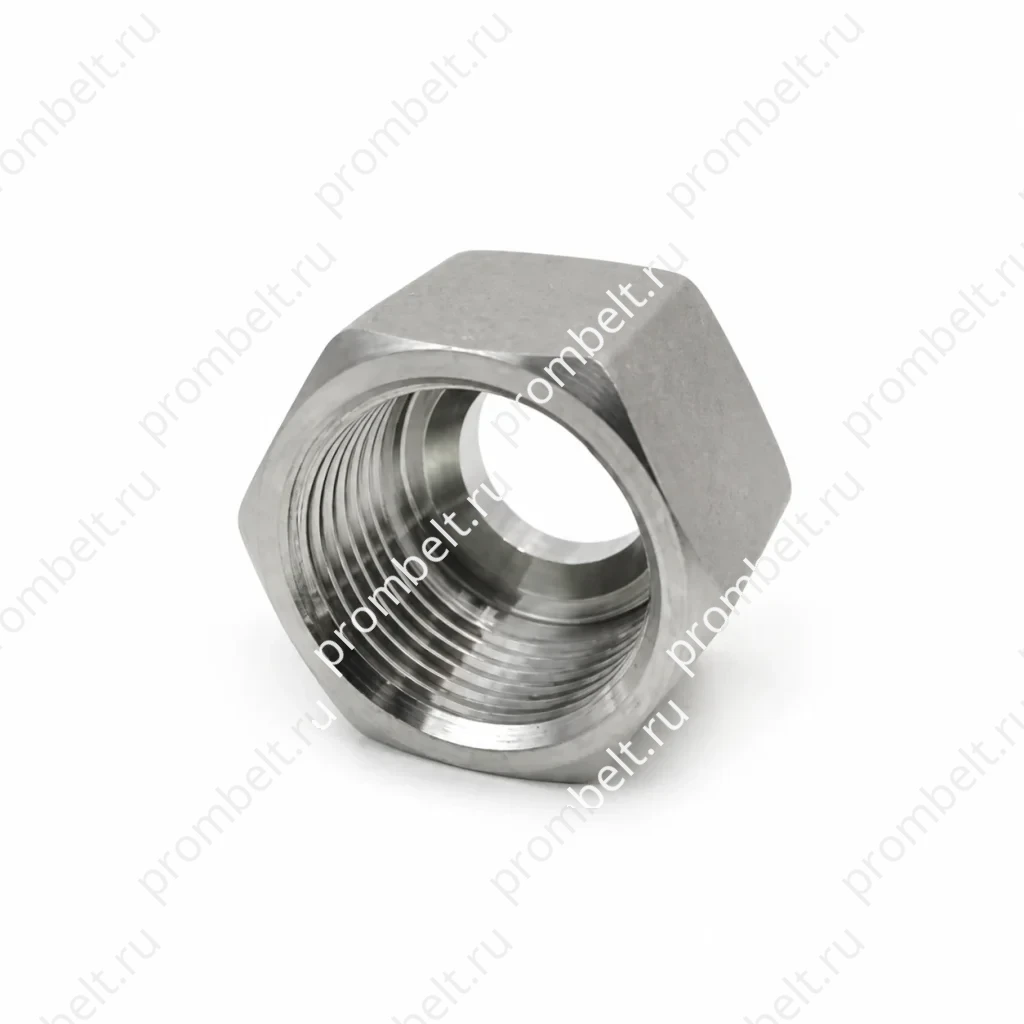

Трубная гайка DIN 2353 из нержавеющей стали, метрическая резьба M12x1.5-M52x2
Трубная гайка DIN 2353 из нержавеющей стали для метрических трубных соединений по DIN 2353 и ISO 8434-1. Материалы: SS304(1.4301), SS316L(1.4404), SS316Ti(1.4571). Указаны легкое и тяжелое исполнение. Размерный ряд включает артикулы QNL и QNS с метрической резьбой от M12 × 1.5 до M52 × 2 и наружными диаметрами от 4 мм до 42 мм.
- Стандарты — DIN 2353, ISO 8434-1
- Метрические наружные диаметры — от 4 мм до 42 мм
Технические данные

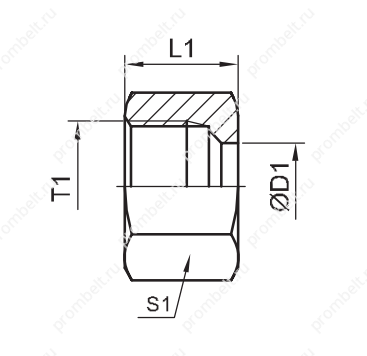

Схема и присоединительные размеры
Трубная гайка DIN 2353 из нержавеющей стали предназначена для метрических трубных соединений по DIN 2353 и ISO 8434-1. Материалы: SS304, SS316L и SS316Ti, метрические наружные диаметры от 4 мм до 42 мм, а также легкое и тяжелое исполнение.
Основные характеристики
| Характеристика | Значение |
|---|---|
| Тип изделия | трубная гайка |
| Стандарты | DIN 2353, ISO 8434-1 |
| Материал | SS304(1.4301), SS316L(1.4404), SS316Ti(1.4571) |
| Метрические наружные диаметры | от 4 мм до 42 мм |
| Исполнение | легкое и тяжелое |
| Резьба 1 | метрическая |
| Указанное применение | гидравлические и пневматические применения в промышленном, нефтегазовом и строительном оборудовании |
Размеры и артикулы
| Артикул | Резьба T1 (M) | L1 | D1 | S1 |
|---|---|---|---|---|
| QNL-12 | M12 × 1.5 | 19 | 12 | 14 |
| QNL-14 | M14 × 1.5 | 21 | 14 | 17 |
| QNL-16 | M16 × 1.5 | 22 | 15 | 19 |
| QNL-18 | M18 × 1.5 | 24 | 17 | 22 |
| QNL-22 | M22 × 1.5 | 28 | 21 | 27 |
| QNL-26 | M26 × 1.5 | 31 | 23.5 | 32 |
| QNL-30 | M30 × 2 | 35 | 27.5 | 36 |
| QNL-36 | M36 × 2 | 38 | 30.5 | 41 |
| QNL-45 | M45 × 2 | 45 | 34.5 | 50 |
| QNL-52 | M52 × 2 | 51 | 40 | 60 |
| QNS-14 | M14 × 1.5 | 23 | 16 | 17 |
| QNS-16 | M16 × 1.5 | 24 | 17 | 19 |
| QNS-18 | M18 × 1.5 | 25 | 17.5 | 22 |
| QNS-20 | M20 × 1.5 | 29 | 21.5 | 24 |
| QNS-22 | M22 × 1.5 | 30 | 22 | 27 |
| QNS-24 | M24 × 1.5 | 33 | 24.5 | 30 |
| QNS-30 | M30 × 2 | 37 | 26.5 | 36 |
| QNS-36 | M36 × 2 | 42 | 30 | 46 |
| QNS-42 | M42 × 2 | 49 | 35.5 | 50 |
| QNS-52 | M52 × 2 | 57 | 41 | 60 |
Для заказа
Что указать в заявке
- Типоразмер или артикул
- Размеры присоединений
- Материал
- Количество
