Фитинги DIN 2353 для метрических трубок

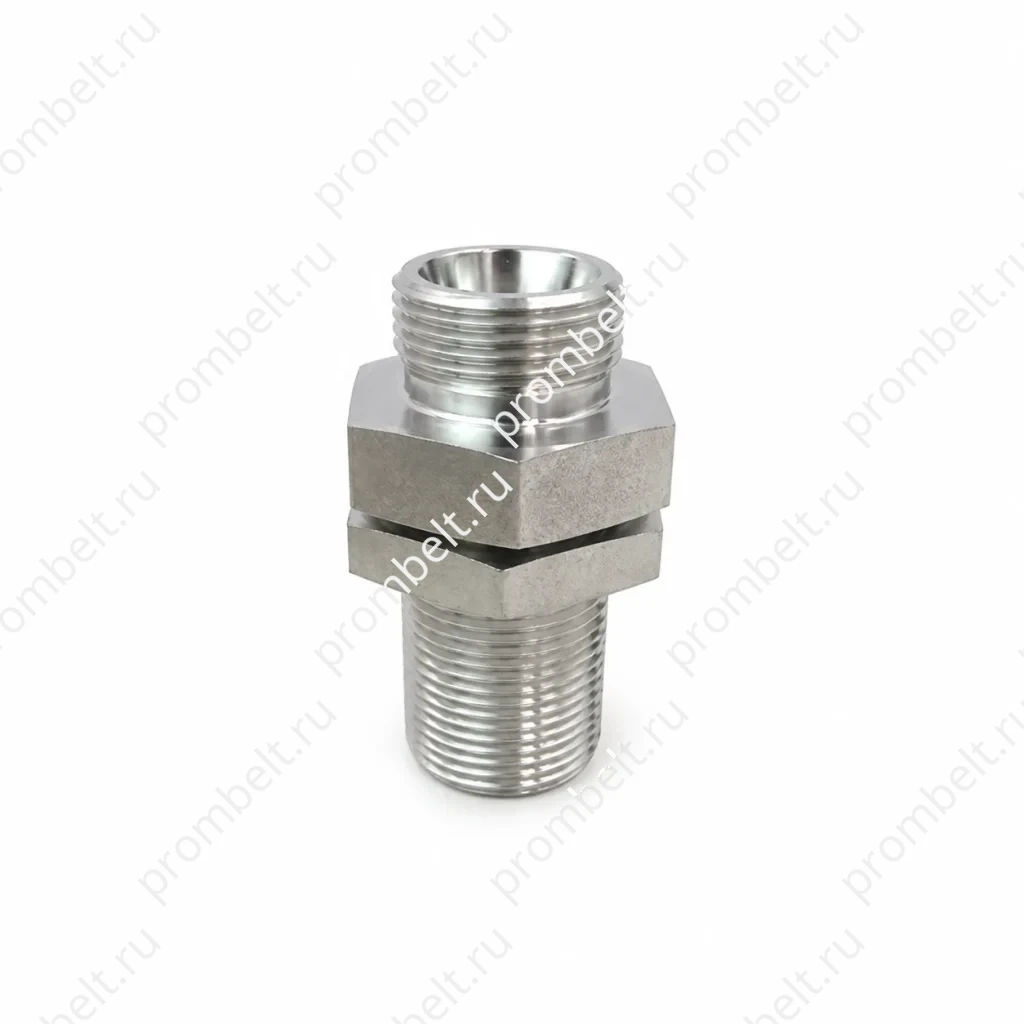

Переборочный трубный фитинг DIN 2353 / ISO 8434-1 из нержавеющей стали, серии Q6C-LN и Q6D-LN
Переборочный трубный фитинг DIN 2353 / ISO 8434-1 из нержавеющей стали применяется как соединение трубной линии через панель или перегородку. Изделие указано в сериях Q6C-LN и Q6D-LN. Материалы: SS304, SS316L и SS316Ti. Обе стороны соединения имеют метрическую резьбу T1 и T2. Серия Q6C-LN относится к легкому исполнению, серия Q6D-LN — к тяжелому исполнению. Таблица размеров включает резьбы от M12 × 1.5 до M52 × 2.
- Стандарты — DIN 2353, ISO 8434-1
- Материалы — SS304, SS316L, SS316Ti
- Серии — Q6C-LN легкое исполнение, Q6D-LN тяжелое исполнение
Технические данные

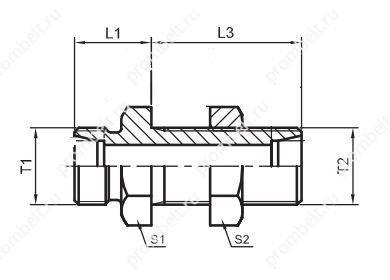

Схема и присоединительные размеры
Переборочный трубный фитинг DIN 2353 / ISO 8434-1 из нержавеющей стали предназначен для соединения трубных линий через панель или перегородку. Серии Q6C-LN для легкого исполнения и Q6D-LN для тяжелого исполнения, метрическая резьба T1 и T2, а также материалы SS304, SS316L и SS316Ti.
Основные характеристики
| Характеристика | Значение |
|---|---|
| Тип изделия | переборочный трубный фитинг |
| Стандарты | DIN 2353, ISO 8434-1 |
| Материалы | SS304, SS316L, SS316Ti |
| Серии | Q6C-LN легкое исполнение, Q6D-LN тяжелое исполнение |
| Резьба 1 | метрическая |
| Резьба 2 | метрическая |
| Идентификация | по размеру и шагу резьбы, а также по наружному диаметру трубки |
Серии давления DIN 2353
| Серия | Классификация | Указанное применение по давлению |
|---|---|---|
| LL | сверхлегкая | низкое давление |
| L | легкая | среднее давление |
| S | тяжелая | высокое давление |
Размеры и артикулы
| Артикул | Резьба T1 и T2 (M) | L1 | L3 | S1 | S2 |
|---|---|---|---|---|---|
| Q6C-12LN | M12 × 1.5 | 14 | 34 | 17 | 17 |
| Q6C-14LN | M14 × 1.5 | 15 | 34 | 19 | 19 |
| Q6C-16LN | M16 × 1.5 | 17 | 35 | 22 | 22 |
| Q6C-18LN | M18 × 1.5 | 17 | 36 | 24 | 24 |
| Q6C-22LN | M22 × 1.5 | 19 | 38 | 27 | 27 |
| Q6C-26LN | M26 × 1.5 | 21 | 40 | 32 | 32 |
| Q6C-30LN | M30 × 2 | 24 | 42 | 36 | 36 |
| Q6C-36LN | M36 × 2 | 26 | 43 | 41 | 41 |
| Q6C-45LN | M45 × 2 | 29 | 47 | 50 | 50 |
| Q6C-52LN | M52 × 2 | 30 | 47 | 60 | 60 |
| Q6D-14LN | M14 × 1.5 | 19 | 36 | 19 | 19 |
| Q6D-16LN | M16 × 1.5 | 20 | 36 | 22 | 22 |
| Q6D-18LN | M18 × 1.5 | 22 | 37 | 24 | 24 |
| Q6D-20LN | M20 × 1.5 | 22 | 38 | 27 | 27 |
| Q6D-22LN | M22 × 1.5 | 25 | 40 | 30 | 30 |
| Q6D-24LN | M24 × 1.5 | 25 | 40 | 32 | 32 |
| Q6D-30LN | M30 × 2 | 28 | 44 | 41 | 41 |
| Q6D-36LN | M36 × 2 | 32 | 47 | 46 | 46 |
| Q6D-42LN | M42 × 2 | 35 | 51 | 50 | 50 |
| Q6D-52LN | M52 × 2 | 38 | 53 | 65 | 65 |
Для заказа
Что указать в заявке
- Типоразмер или артикул
- Размеры присоединений
- Материал
- Количество
Серия продукции

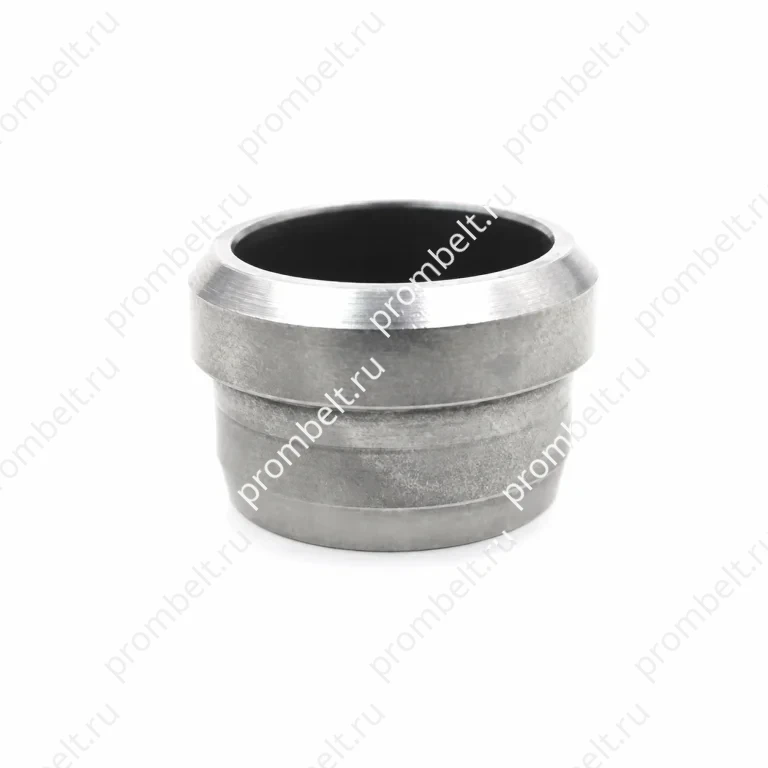

Врезное кольцо DIN 2353 для трубных фитингов из нержавеющей стали, серии QRL/QRS, 6-42 мм
Врезное кольцо DIN 2353 для трубных фитингов из нержавеющей стали идентифицируется по стандартам DIN 2353 и ISO 8434-1, сериям QRL и QRS и размеру D. Доступные материалы: SS304, SS316, SS316Ti; также указаны SS304(1.4301), SS316L(1.4404) и SS316Ti(1.4571). Метрические размеры по наружному диаметру трубки указаны от 6 мм до 42 мм; серия QRL относится к легкому исполнению, серия QRS — к тяжелому. Открыть
Серия продукции

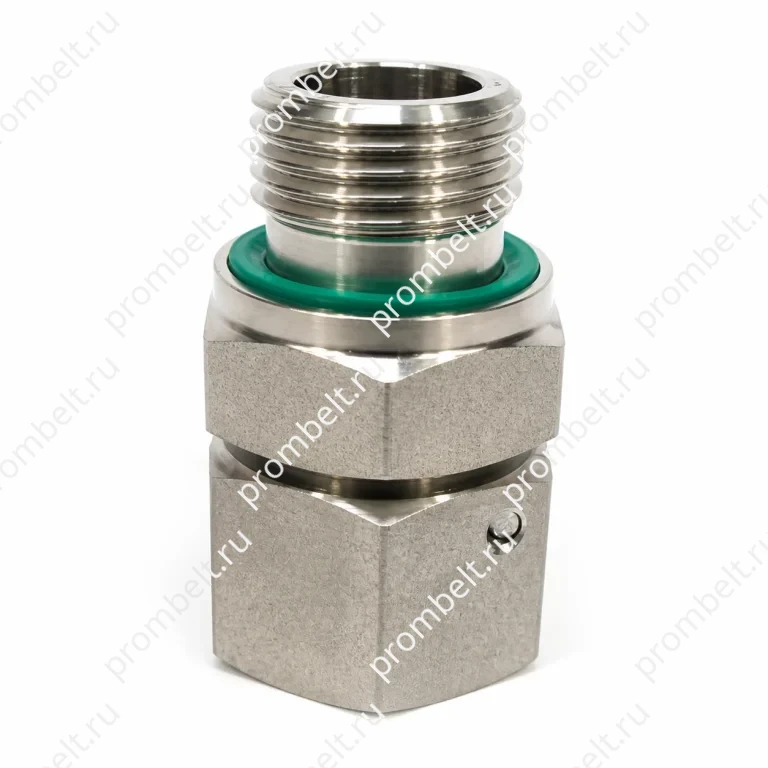

Метрические трубные фитинги DIN с невыпадающим уплотнением Q2MC-WDW и Q2MD-WDW
Метрические трубные фитинги DIN с невыпадающим уплотнением Q2MC-WDW и Q2MD-WDW предназначены для соединения метрической резьбы с невыпадающим уплотнением и метрической резьбы. Изделия указаны в легкой серии Q2MC-WDW и тяжелой серии Q2MD-WDW, соответствуют DIN 2353 и ISO 8434-1. Материалы: SS304, SS316, SS316Ti(1.4571). Открыть
Серия продукции

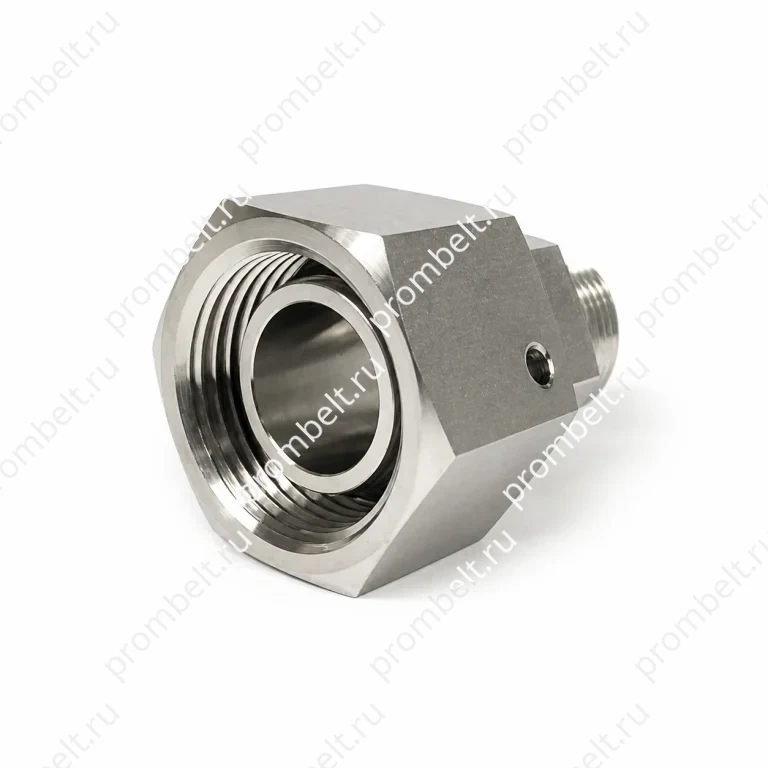

Угловой метрический фитинг DIN 90° с накидной гайкой, серии Q2C-W и Q2D-W
Угловой метрический фитинг DIN 90° с накидной гайкой относится к трубным фитингам DIN 2353 и ISO 8434-1. Изделие представлено в сериях Q2C-W и Q2D-W. Обе стороны соединения имеют метрическую резьбу T1 и T2. В таблице указаны артикулы от Q2C-12W до Q2D-52W с размерами резьбы, D1/D2, L1, L2, L3, S1 и S2/S3. Материалы: SS304, SS316, SS316L(1.4404), SS316Ti(1.4571). Для DIN 2353 указаны серии давления LL, L и S. Открыть
Серия продукции

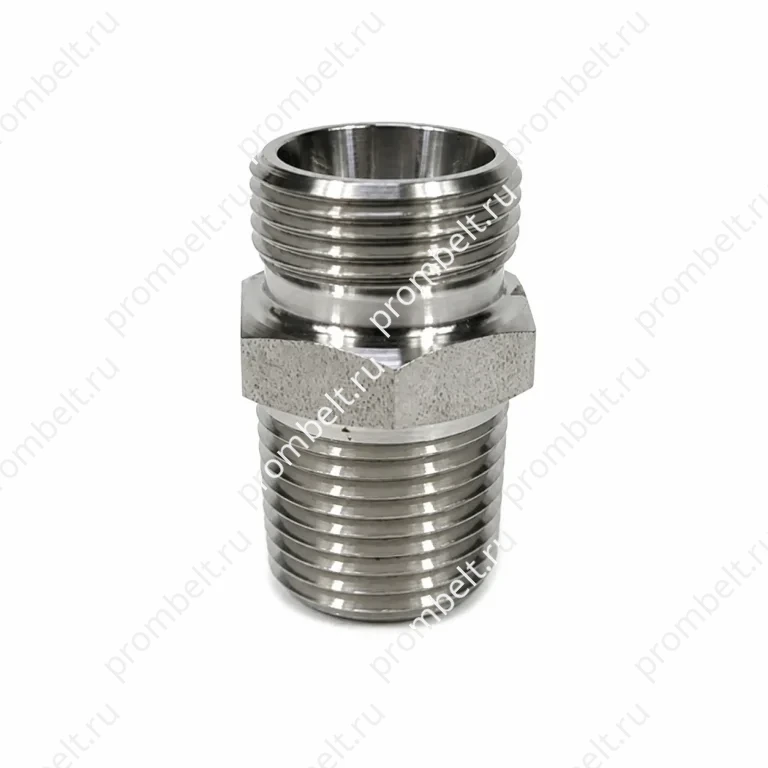

Фитинги DIN 2353 для метрических труб с наружной резьбой NPT, серии Q1CN/Q1DN
Фитинги DIN 2353 для метрических труб с наружной резьбой NPT относятся к сериям Q1CN и Q1DN. Соединения идентифицируются по метрической резьбе T1, резьбе NPT T2 и диаметру D1. Стандарты: DIN 2353 и ISO 8434-1, материалы SS304, SS316 и SS316Ti(1.4571), а также исполнения Q1CN легкой серии и Q1DN тяжелой серии. Размерный ряд включает метрические резьбы M12 × 1.5, M14 × 1.5, M16 × 1.5, M18 × 1.5 и резьбы NPT1/4″ × 18, NPT3/8″ × 18. Открыть
Серия продукции

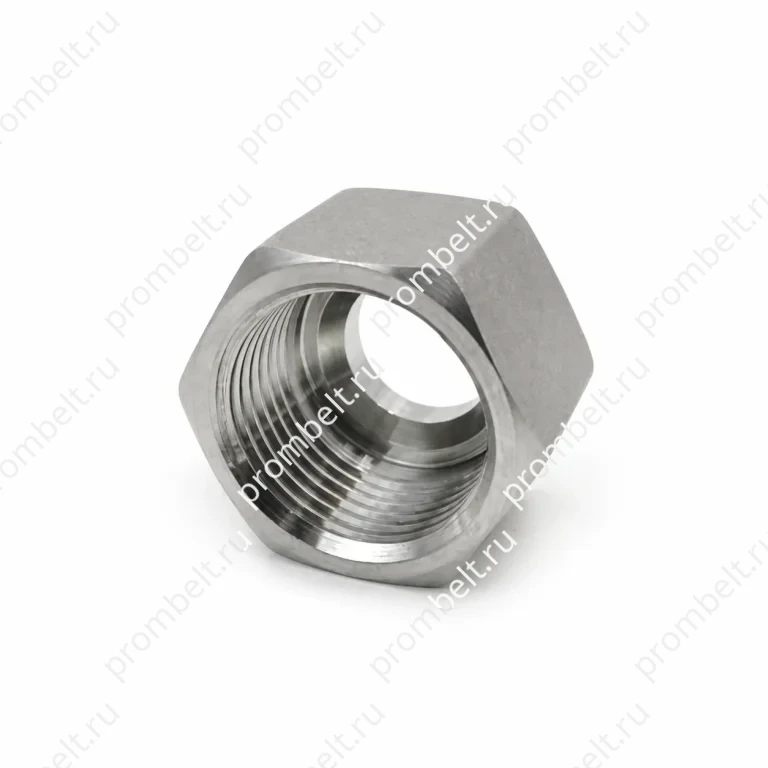

Трубная гайка DIN 2353 из нержавеющей стали, метрическая резьба M12x1.5-M52x2
Трубная гайка DIN 2353 из нержавеющей стали для метрических трубных соединений по DIN 2353 и ISO 8434-1. Материалы: SS304(1.4301), SS316L(1.4404), SS316Ti(1.4571). Указаны легкое и тяжелое исполнение. Размерный ряд включает артикулы QNL и QNS с метрической резьбой от M12 × 1.5 до M52 × 2 и наружными диаметрами от 4 мм до 42 мм. Открыть
Серия продукции

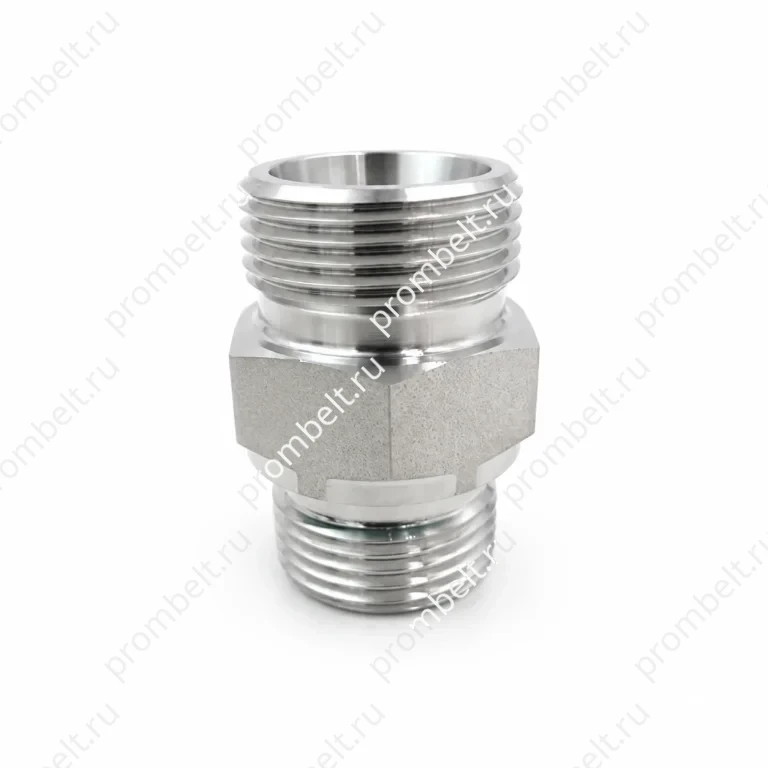

Фитинг DIN с наружной метрической резьбой и невыпадающим уплотнением, нержавеющая сталь SS304/SS316/SS316Ti
