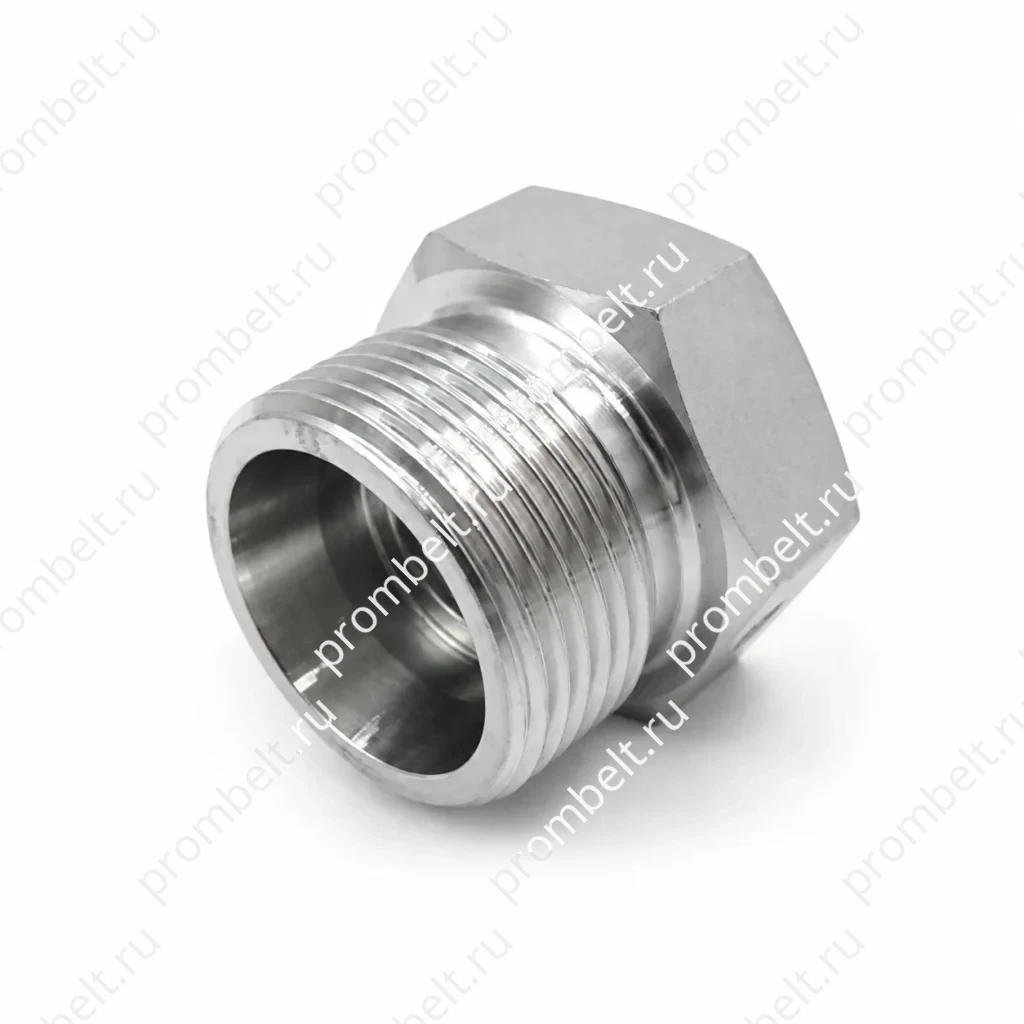

Заглушка DIN с наружной метрической резьбой для трубных соединений, серии Q4C и Q4D, нержавеющая сталь

Заглушка DIN с наружной метрической резьбой для трубных соединений указана для стандартов DIN 2353 и ISO 8434-1, серий Q4C и Q4D. Материалы: SS304(1.4301), SS316L(1.4404), SS316Ti(1.4571). Резьба T1(M) представлена размерами от M12 × 1.5 до M52 × 2. Для исполнения с гайками и врезными кольцами к артикулу добавляется RN, например Q4C-30/RN.

Тип изделия — заглушка с наружной резьбой для трубного соединения DIN
Стандарты — DIN 2353, ISO 8434-1
Серии — Q4C легкое исполнение, Q4D тяжелое исполнение

Технические данные

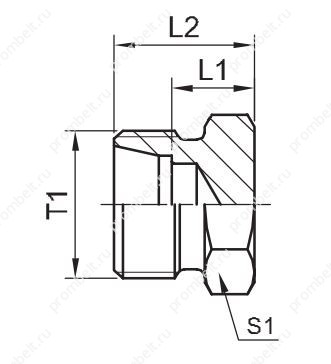

Схема и присоединительные размеры

Заглушка DIN с наружной метрической резьбой для трубных соединений относится к фитингам стандартов DIN 2353 и ISO 8434-1. Изделие указано для серий Q4C легкого исполнения и Q4D тяжелого исполнения, с метрической резьбой T1(M).

Основные характеристики

Характеристика	Значение
Тип изделия	заглушка с наружной резьбой для трубного соединения DIN
Стандарты	DIN 2353, ISO 8434-1
Материалы	SS304(1.4301), SS316L(1.4404), SS316Ti(1.4571)
Серии	Q4C легкое исполнение, Q4D тяжелое исполнение
Резьба 1	метрическая
Идентификация	по размеру и шагу резьбы, а также по наружному диаметру трубки

Размеры и артикулы

Артикул	T1(M)	L1	L2	S1
Q4C-12	M12 × 1.5	7	14	12
Q4C-14	M14 × 1.5	8	15	14
Q4C-16	M16 × 1.5	9	16	17
Q4C-18	M18 × 1.5	10	17	19
Q4C-22	M22 × 1.5	11	18	24
Q4C-26	M26 × 1.5	1.5	19	27
Q4C-30	M30 × 2	13.5	21	32
Q4C-36	M36 × 2	14.5	22	41
Q4C-45	M45 × 2	14.5	25	46
Q4C-52	M52 × 2	16	27	55
Q4D-14	M14 × 1.5	11	18	14
Q4D-16	M16 × 1.5	14.5	20	17
Q4D-18	M18 × 1.5	14.5	20	19
Q4D-20	M20 × 1.5	16	22	22
Q4D-22	M22 × 1.5	15.5	24	24
Q4D-24	M24 × 1.5	17.5	24	27
Q4D-30	M30 × 2	20	28	32
Q4D-36	M36 × 2	20.5	32	41
Q4D-42	M42 × 2	23	34	46
Q4D-52	M52 × 2	57	39	55
