Фитинги DIN 2353 для метрических трубок

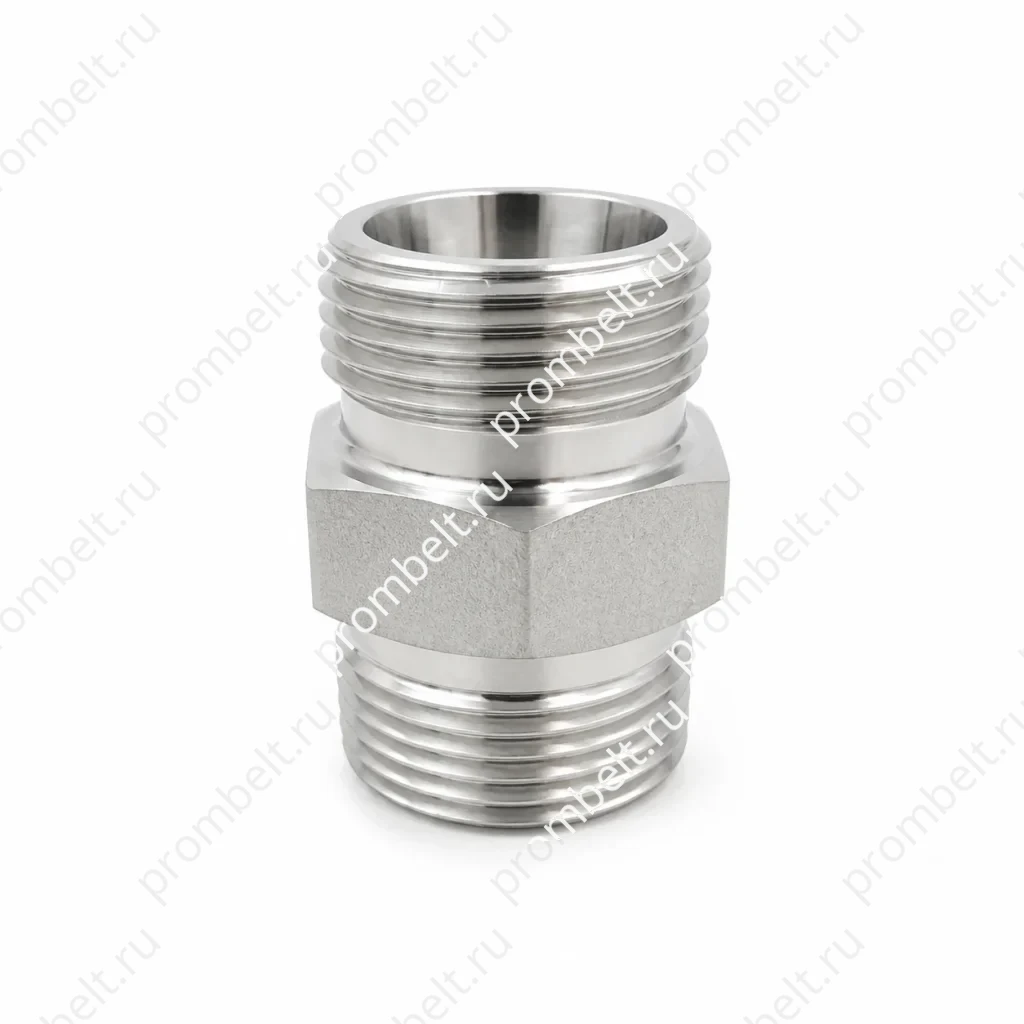

Соединительный фитинг DIN 2353 / ISO 8434-1 для метрических трубок из нержавеющей стали

Соединительный фитинг DIN 2353 / ISO 8434-1 предназначен для метрических трубок и имеет метрическую резьбу на обеих сторонах. Материалы: SS304, SS316, SS316Ti, а также SS304(1.4301), SS316L(1.4404), SS316Ti(1.4571). Диапазон наружных диаметров метрических трубок: от 4 мм до 42 мм. Доступны легкое и тяжелое исполнения; размерный ряд включает артикулы Q1C и Q1D с резьбами от M12 × 1.5 до M52 × 2.

Тип изделия — соединительный фитинг для метрических трубок
Стандарты — DIN 2353, ISO 8434-1
Материал — SS304, SS316, SS316Ti; также указаны SS304(1.4301), SS316L(1.4404), SS316Ti(1.4571)
Наружный диаметр метрической трубки — от 4 мм до 42 мм

Технические данные

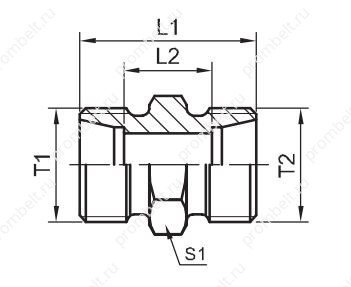

Схема и присоединительные размеры

Соединительный фитинг для метрических трубок из нержавеющей стали выполнен по стандартам DIN 2353 и ISO 8434-1. Изделие относится к DIN-метрическим трубным соединениям с метрической резьбой на обеих сторонах.

Основные характеристики

Характеристика	Значение
Тип изделия	соединительный фитинг для метрических трубок
Стандарты	DIN 2353, ISO 8434-1
Материал	SS304, SS316, SS316Ti; также указаны SS304(1.4301), SS316L(1.4404), SS316Ti(1.4571)
Наружный диаметр метрической трубки	от 4 мм до 42 мм
Исполнение	легкое и тяжелое
Резьба 1	метрическая
Резьба 2	метрическая

Размеры и артикулы

Артикул	T1/T2 (M)	L1	L2	S1
Q1C-12	M12 × 1.5	24	10	12
Q1C-14	M14 × 1.5	25	11	14
Q1C-16	M16 × 1.5	27	13	17
Q1C-18	M18 × 1.5	28	14	19
Q1C-22	M22 × 1.5	30	16	24
Q1C-26	M26 × 1.5	31	16	27
Q1C-30	M30 × 2	35	20	32
Q1C-36	M36 × 2	36	21	41
Q1C-45	M45 × 2	41	20	46
Q1C-52	M52 × 2	43	21	55
Q1D-14	M14 × 1.5	30	16	14
Q1D-16	M16 × 1.5	32	18	17
Q1D-18	M18 × 1.5	32	17	19
Q1D-20	M20 × 1.5	34	19	22
Q1D-22	M22 × 1.5	38	22	24
Q1D-24	M24 × 1.5	38	21	27
Q1D-30	M30 × 2	44	23	32
Q1D-36	M36 × 2	50	26	41
Q1D-42	M42 × 2	54	27	46
Q1D-52	M52 × 2	61	29	55
