Фитинги DIN 2353 для метрических трубок

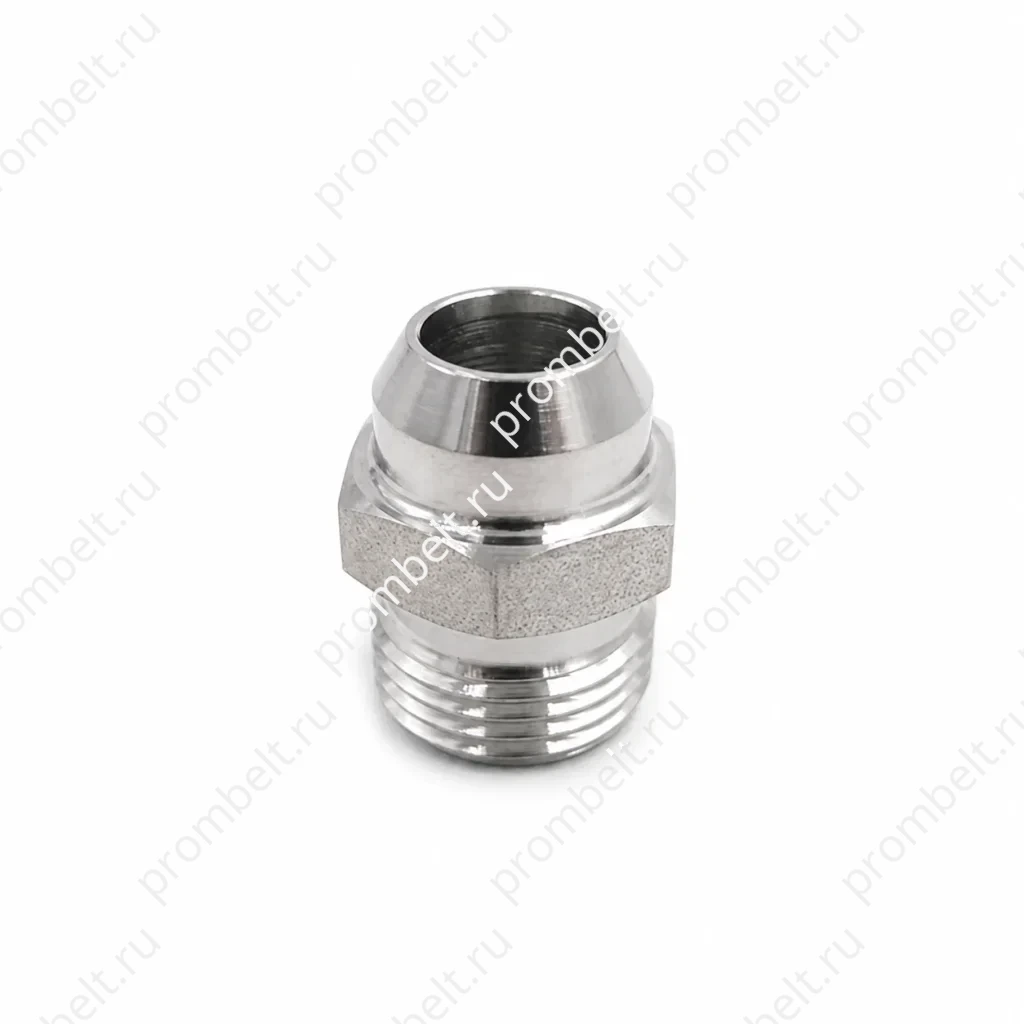

Приварной трубный фитинг DIN с метрической резьбой, серии Q1CW/Q1DW из SS304, SS316L и SS316Ti

Приварной трубный фитинг DIN с метрической резьбой идентифицируется по стандартам DIN 2353 и ISO 8434-1, серии Q1CW или Q1DW, размеру резьбы T1 и наружному диаметру трубки D. Материалы: SS304 (1.4301), SS316L (1.4404) и SS316Ti (1.4571). Исполнение Q1CW относится к легкой серии, Q1DW — к тяжелой серии. Размерный ряд включает метрические резьбы от M12 × 1.5 до M52 × 2 и диаметры D от 6 до 42. Для комплектации с гайками и врезными кольцами к артикулу добавляется RN.

Стандарты — DIN 2353, ISO 8434-1
Материалы — SS304 (1.4301), SS316L (1.4404), SS316Ti (1.4571)
Серии — Q1CW легкая серия, Q1DW тяжелая серия

Технические данные

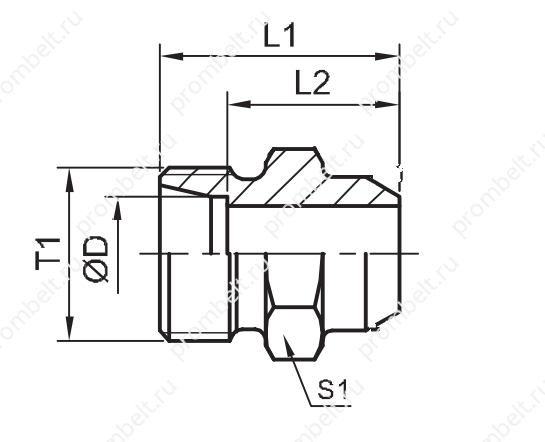

Схема и присоединительные размеры

Приварной трубный фитинг DIN с метрической резьбой предназначен для соединений по стандартам DIN 2353 и ISO 8434-1. Материалы: SS304 (1.4301), SS316L (1.4404) и SS316Ti (1.4571), а также исполнения Q1CW для легкой серии и Q1DW для тяжелой серии.

Основные характеристики

Характеристика	Значение
Тип изделия	приварной трубный фитинг DIN с метрической резьбой
Стандарты	DIN 2353, ISO 8434-1
Материалы	SS304 (1.4301), SS316L (1.4404), SS316Ti (1.4571)
Серии	Q1CW легкая серия, Q1DW тяжелая серия
Резьба 1	метрическая
Идентификация	по размеру и шагу резьбы, а также по наружному диаметру трубки

Размеры и артикулы

Артикул	T1 (M)	L1	L2	D	S1
Q1CW-12-06	M12 × 1.5	21	14	6	12
Q1CW-14-08	M14 × 1.5	23	16	8	14
Q1CW-16-10	M16 × 1.5	25	18	10	17
Q1CW-18-12	M18 × 1.5	25	18	12	19
Q1CW-22-15	M22 × 1.5	29	22	15	22
Q1CW-26-18	M26 × 1.5	31	23.5	18	27
Q1CW-30-22	M30 × 2	36	28.5	22	32
Q1CW-36-28	M36 × 2	38	30.5	28	41
Q1CW-45-35	M45 × 2	43	32.5	35	46
Q1CW-52-42	M52 × 2	46	35	42	55
Q1DW-14-06	M14 × 1.5	26	19	6	14
Q1DW-16-08	M16 × 1.5	28	21	8	17
Q1DW-18-10	M18 × 1.5	30	22.5	10	19
Q1DW-20-12	M20 × 1.5	32	24.5	12	22
Q1DW-22-14	M22 × 1.5	35	27	14	24
Q1DW-24-16	M24 × 1.5	35	26.5	16	27
Q1DW-30-20	M30 × 2	40	29.5	20	32
Q1DW-36-25	M36 × 2	44	32	25	41
Q1DW-42-30	M42 × 2	49	35.5	30	46
Q1DW-52-38	M52 × 2	54	38	38	55
