Фитинги DIN 2353 для метрических трубок

Заглушка трубки DIN с мягким уплотнением Q9C/Q9D из нержавеющей стали

Заглушка трубки DIN с мягким уплотнением Q9C/Q9D из нержавеющей стали относится к трубным соединениям по DIN 2353 и ISO 8434-1. Серия Q9C указана как легкое исполнение, серия Q9D — как тяжелое исполнение. Материалы: SS304(1.4301), SS316, SS316L(1.4404), SS316Ti(1.4571). Размерные позиции идентифицируются по артикулам Q9C и Q9D, параметрам D1, L1 и S1, а также по размеру и шагу резьбы и наружному диаметру трубки.

Тип изделия — заглушка трубки с мягким уплотнением
Стандарты — DIN 2353, ISO 8434-1
Серии — Q9C, Q9D
Исполнения — легкое исполнение Q9C, тяжелое исполнение Q9D

Технические данные

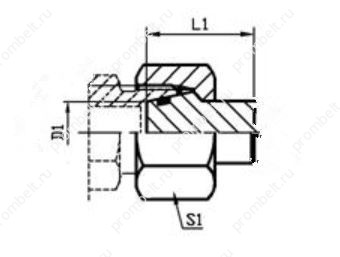

Схема и присоединительные размеры

Заглушка трубки DIN с мягким уплотнением Q9C/Q9D из нержавеющей стали предназначена для трубных соединений по стандартам DIN 2353 и ISO 8434-1. Серии Q9C для легкого исполнения и Q9D для тяжелого исполнения.

Основные характеристики

Характеристика	Значение
Тип изделия	заглушка трубки с мягким уплотнением
Стандарты	DIN 2353, ISO 8434-1
Серии	Q9C, Q9D
Исполнения	легкое исполнение Q9C, тяжелое исполнение Q9D
Материалы	SS304(1.4301), SS316, SS316L(1.4404), SS316Ti(1.4571)
Обозначения размерного ряда DIN 2353	LL для сверхлегкой серии, L для легкой серии, S для тяжелой серии
Идентификация	по размеру и шагу резьбы, а также по наружному диаметру трубки
