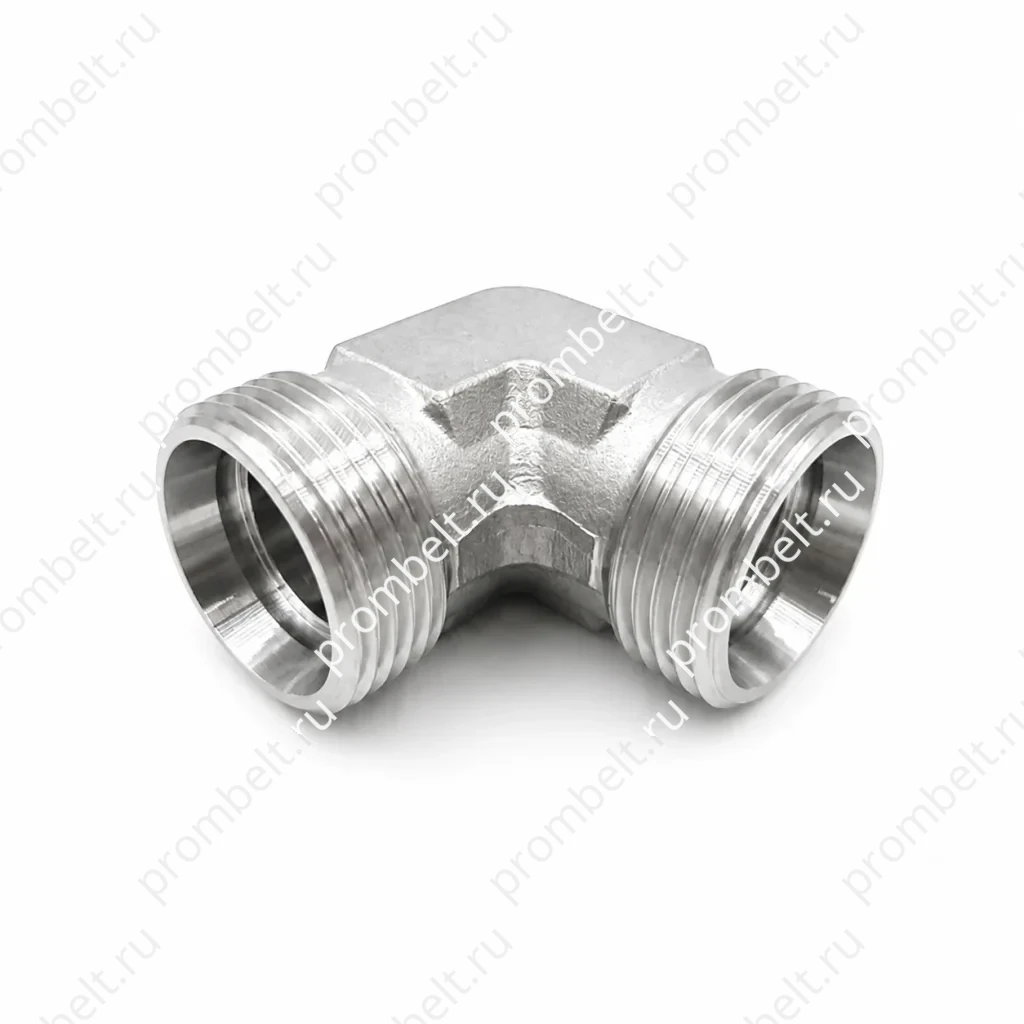

Угловой соединитель DIN 90° для труб Q1C9/Q1D9 из нержавеющей стали, DIN 2353 / ISO 8434-1
Угловой соединитель DIN 90° для труб Q1C9/Q1D9 — компрессионный фитинг из нержавеющей стали с метрической резьбой на обеих сторонах. Изделие соответствует DIN 2353 и ISO 8434-1; доступны материалы SS304 (1.4301), SS316L (1.4404) и SS316Ti (1.4571). Легкая серия Q1C9 и тяжелая серия Q1D9, наружные размеры метрических труб от 4 мм до 42 мм и резьбы M12 × 1.5-M52 × 2.
- Тип изделия — угловой соединитель 90° для труб
- Серии — Q1C9 — легкая серия; Q1D9 — тяжелая серия
- Стандарты — DIN 2353; ISO 8434-1
- Материал — SS304 (1.4301), SS316L (1.4404), SS316Ti (1.4571)
Технические данные

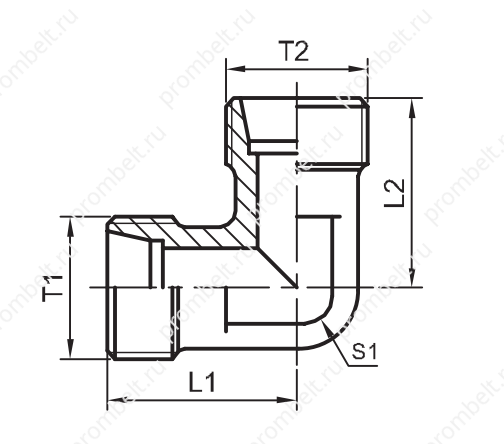

Схема и присоединительные размеры
Угловой соединитель DIN 90° для труб — компрессионный фитинг из нержавеющей стали для соединения трубных линий с метрической резьбой на обеих сторонах. Изделие относится к сериям Q1C9 и Q1D9 и соответствует стандартам DIN 2353 и ISO 8434-1.
Основные характеристики
| Характеристика | Значение |
|---|---|
| Тип изделия | угловой соединитель 90° для труб |
| Серии | Q1C9 — легкая серия; Q1D9 — тяжелая серия |
| Стандарты | DIN 2353; ISO 8434-1 |
| Материал | SS304 (1.4301), SS316L (1.4404), SS316Ti (1.4571) |
| Диапазон наружных размеров метрических труб | от 4 мм до 42 мм |
| Резьба 1 | метрическая |
| Резьба 2 | метрическая |
| Состав компрессионного соединения DIN 2353 | корпус, врезное кольцо, гайка |
Размеры и исполнения
| Артикул | T1 (M) | T2 (M) | L1 / L2 | S1 |
|---|---|---|---|---|
| Q1C9-12 | M12 × 1.5 | M12 × 1.5 | 19 | 12 |
| Q1C9-14 | M14 × 1.5 | M14 × 1.5 | 21 | 12 |
| Q1C9-16 | M16 × 1.5 | M16 × 1.5 | 22 | 14 |
| Q1C9-18 | M18 × 1.5 | M18 × 1.5 | 24 | 17 |
| Q1C9-22 | M22 × 1.5 | M22 × 1.5 | 28 | 19 |
| Q1C9-26 | M26 × 1.5 | M26 × 1.5 | 31 | 24 |
| Q1C9-30 | M30 × 2 | M30 × 2 | 35 | 27 |
| Q1C9-36 | M36 × 2 | M36 × 2 | 38 | 36 |
| Q1C9-45 | M45 × 2 | M45 × 2 | 45 | 41 |
| Q1C9-52 | M52 × 2 | M52 × 2 | 51 | 50 |
| Q1D9-14 | M14 × 1.5 | M14 × 1.5 | 23 | 12 |
| Q1D9-16 | M16 × 1.5 | M16 × 1.5 | 24 | 14 |
| Q1D9-18 | M18 × 1.5 | M18 × 1.5 | 25 | 17 |
| Q1D9-20 | M20 × 1.5 | M20 × 1.5 | 29 | 17 |
| Q1D9-22 | M22 × 1.5 | M22 × 1.5 | 30 | 19 |
| Q1D9-24 | M24 × 1.5 | M24 × 1.5 | 33 | 24 |
| Q1D9-30 | M30 × 2 | M30 × 2 | 37 | 27 |
| Q1D9-36 | M36 × 2 | M36 × 2 | 42 | 36 |
| Q1D9-42 | M42 × 2 | M42 × 2 | 49 | 41 |
| Q1D9-52 | M52 × 2 | M52 × 2 | 57 | 50 |
Обозначение с гайками и врезными кольцами
Если для исполнения требуются гайки и врезные кольца, к артикулу добавляется суффикс RN, например Q1C9-30/RN.
Указанные области применения
- строительная техника;
- буровые платформы;
- гидроэлектростанции;
- металлообрабатывающие станки;
- железнодорожная техника;
- оборудование для отходов и переработки;
- судостроительное оборудование;
- ветровые турбины;
- горнодобывающее оборудование;
- другое мобильное и стационарное промышленное гидравлическое оборудование.
Для заказа
Что указать в заявке
- Типоразмер или артикул
- Размеры присоединений
- Материал
- Количество
