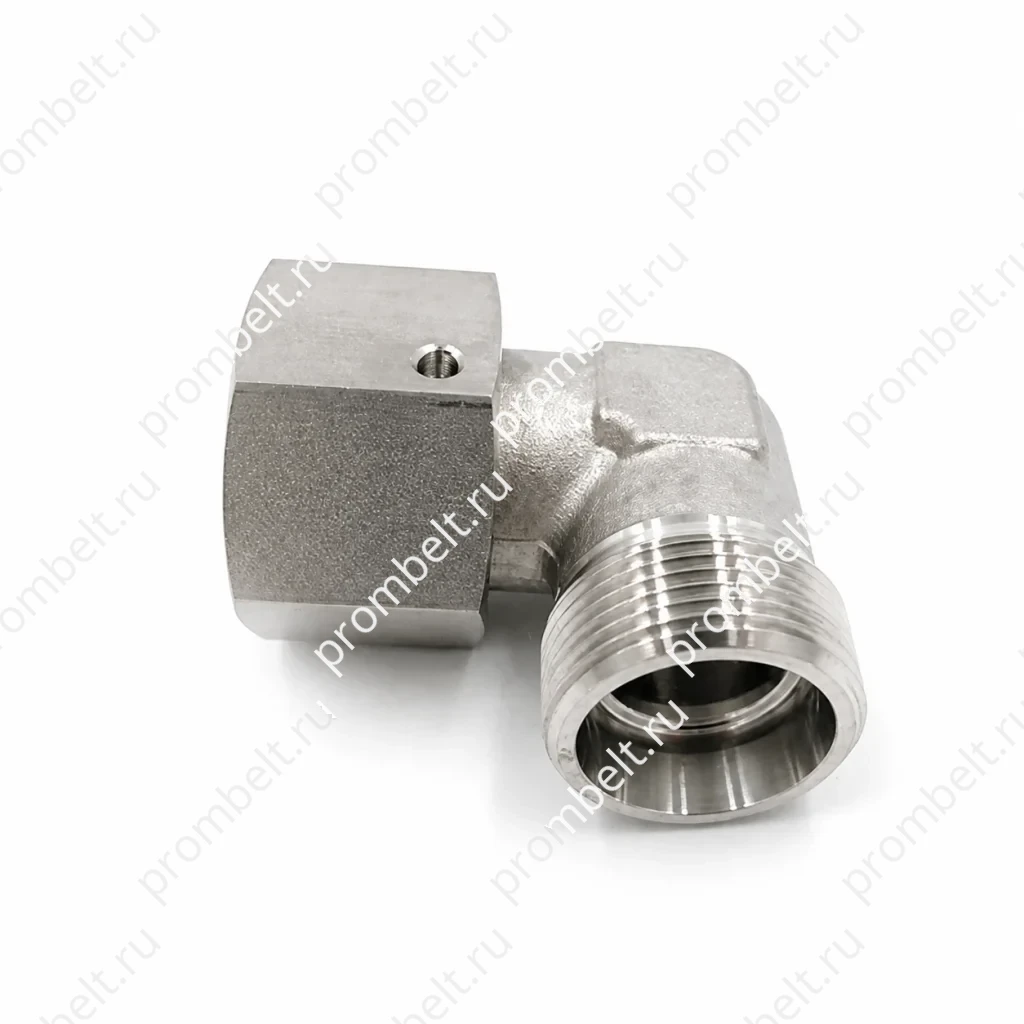

Угловой фитинг DIN 90° с наружной метрической резьбой и поворотной гайкой, серии Q2C9-W и Q2D9-W, нержавеющая сталь

Угловой фитинг DIN 90° с наружной метрической резьбой и поворотной гайкой относится к сериям Q2C9-W и Q2D9-W. Изделие соответствует DIN 2353 и ISO 8434-1. Материалы: SS304 (1.4301), SS316L (1.4404), SS316Ti (1.4571). Обе стороны соединения имеют метрическую резьбу. В таблице указаны артикулы Q2C9-W и Q2D9-W с резьбами от M12 × 1.5 до M52 × 2, а также размеры L1, L2, L3 и S1.

Тип изделия — угловой фитинг 90° с наружной метрической резьбой и поворотной гайкой
Стандарты — DIN 2353, ISO 8434-1
Серия — Q2C9-W — легкая серия; Q2D9-W — тяжелая серия

Технические данные

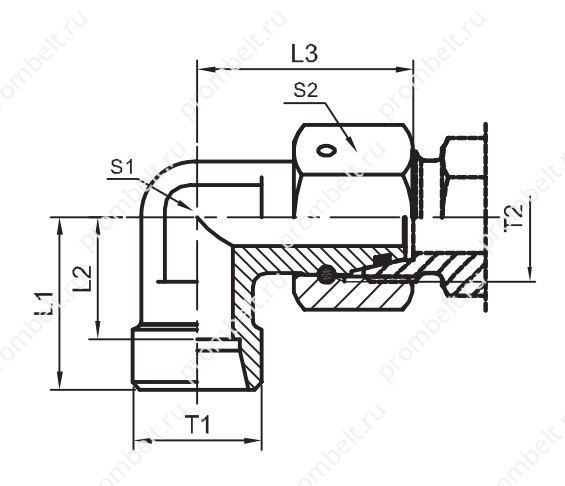

Схема и присоединительные размеры

Угловой фитинг DIN 90° из нержавеющей стали соединяет сторону с наружной метрической резьбой и сторону с поворотной гайкой с внутренней метрической резьбой. Изделие относится к стандартам DIN 2353 и ISO 8434-1.

Основные данные

Тип изделия	угловой фитинг 90° с наружной метрической резьбой и поворотной гайкой
Стандарты	DIN 2353, ISO 8434-1
Материалы	SS304 (1.4301), SS316L (1.4404), SS316Ti (1.4571)
Серия	Q2C9-W — легкая серия; Q2D9-W — тяжелая серия
Резьба 1	метрическая
Резьба 2	метрическая

Серии давления DIN 2353

Обозначение	Классификация	Указанное применение
LL	особо легкая серия	низкое давление
L	легкая серия	среднее давление
S	тяжелая серия	высокое давление

Размеры и артикулы

Артикул	T1 (M)	T2 (M)	L1	L2	L3	S1
Q2C9-12W	M12 × 1.5	M12 × 1.5	19	12	26	12
Q2C9-14W	M14 × 1.5	M14 × 1.5	21	14	27.5	12
Q2C9-16W	M16 × 1.5	M16 × 1.5	22	15	29	14
Q2C9-18W	M18 × 1.5	M18 × 1.5	24	17	29.5	17
Q2C9-22W	M22 × 1.5	M22 × 1.5	28	21	32.5	19
Q2C9-26W	M26 × 1.5	M26 × 1.5	31	23.5	35.5	24
Q2C9-30W	M30 × 2	M30 × 2	35	27.5	38.5	27
Q2C9-36W	M36 × 2	M36 × 2	38	30.5	41.5	36
Q2C9-45W	M45 × 2	M45 × 2	45	34.5	51	41
Q2C9-52W	M52 × 2	M52 × 2	51	40	56	50
Q2D9-14W	M14 × 1.5	M14 × 1.5	24	17	27.5	12
Q2D9-16W	M16 × 1.5	M16 × 1.5	25	17.5	30	14
Q2D9-18W	M18 × 1.5	M18 × 1.5	29	21.5	31	17
Q2D9-20W	M20 × 1.5	M20 × 1.5	29	21.5	31	17
Q2D9-22W	M22 × 1.5	M22 × 1.5	30	22	35	19
Q2D9-24W	M24 × 1.5	M24 × 1.5	33	24.5	36.5	24
Q2D9-30W	M30 × 2	M30 × 2	37	26.5	44.5	27
Q2D9-36W	M36 × 2	M36 × 2	42	30	50	36
Q2D9-42W	M42 × 2	M42 × 2	49	35.5	55	41
Q2D9-52W	M52 × 2	M52 × 2	57	41	63	50

Для идентификации фитингов DIN 2353 в источнике указаны размер и шаг резьбы, а также наружный диаметр трубки. Если требуются гайки и врезные кольца, к обозначению добавляется RN, например Q2C9-30/RN.

Для заказа

Что указать в заявке

Типоразмер или артикул
Размеры присоединений
Материал
Количество
