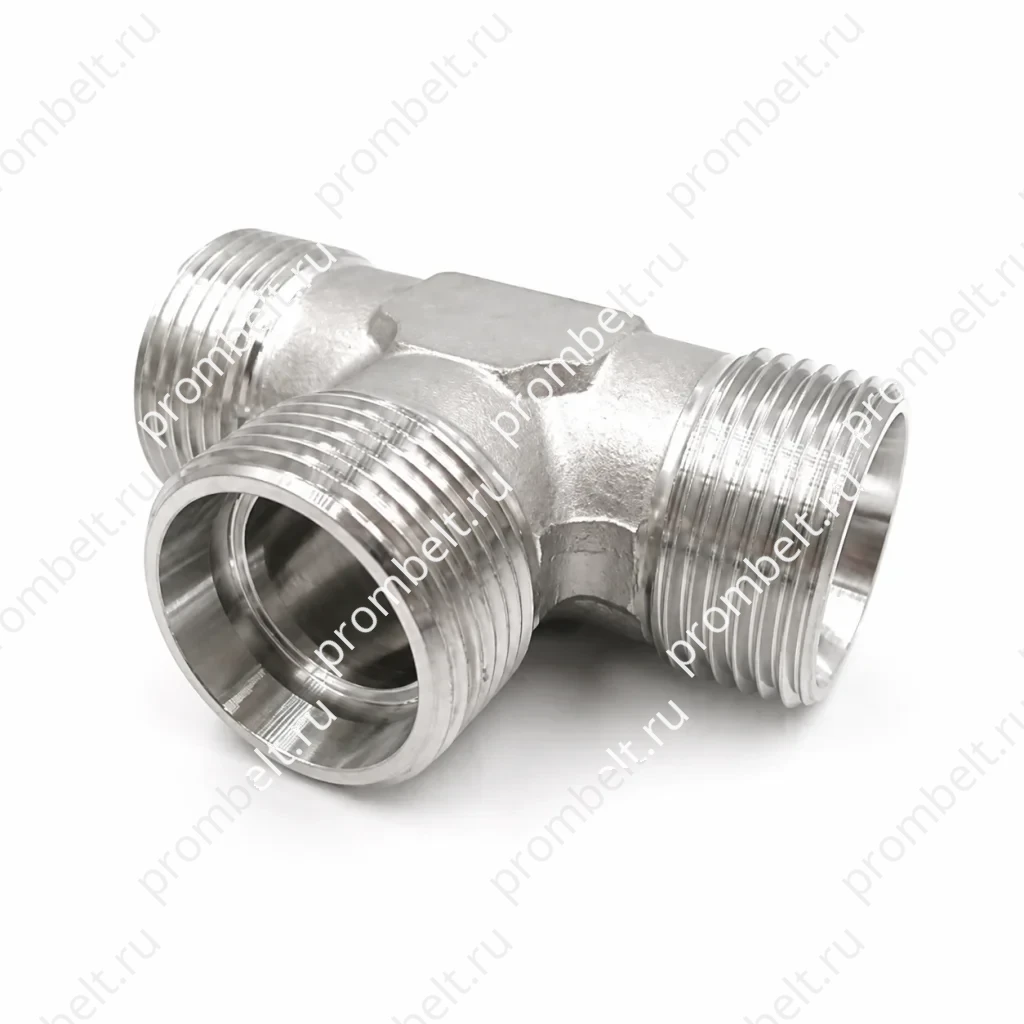

Метрический соединительный тройник DIN 2353 из нержавеющей стали, серии QAC/QAD

Метрический соединительный тройник DIN 2353 из нержавеющей стали выполнен для трех метрических присоединений T1/T2/T3 и относится к компрессионным фитингам по DIN 2353 и ISO 8434-1. Материалы: SS304, SS316/SS316L и SS316Ti, диапазон наружных диаметров трубки от 4 мм до 42 мм, а также серии QAC для легкого исполнения и QAD для тяжелого исполнения. Размерный ряд включает резьбы от M12 × 1.5 до M52 × 2; для комплектации с гайками и врезными кольцами к артикулу добавляется обозначение RN.

Стандарты — DIN 2353, ISO 8434-1
Материал — SS304 (1.4301), SS316L (1.4404), SS316Ti (1.4571); также указан SS316
Диапазон наружных диаметров трубки — от 4 мм до 42 мм

Технические данные

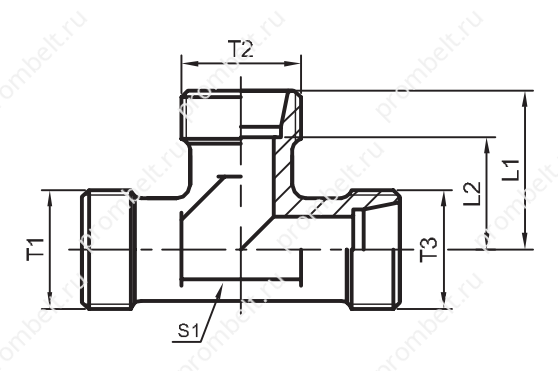

Схема и присоединительные размеры

Метрический соединительный тройник DIN 2353 из нержавеющей стали предназначен для трех метрических присоединений T1/T2/T3. Изделие относится к компрессионным фитингам DIN 2353 и ISO 8434-1; такая конструкция включает корпус, врезное кольцо и гайку.

Основные характеристики

Тип изделия	соединительный тройник
Стандарты	DIN 2353, ISO 8434-1
Материал	SS304 (1.4301), SS316L (1.4404), SS316Ti (1.4571); также указан SS316
Диапазон наружных диаметров трубки	от 4 мм до 42 мм
Серии	QAC, легкое исполнение; QAD, тяжелое исполнение
Присоединение T1	метрическая резьба
Присоединение T2	метрическая резьба
Присоединение T3	метрическая резьба

Размеры и артикулы

Артикул	T1/T2/T3 (M)	L1	L2	S1
QAC-12	M12 × 1.5	19	12	12
QAC-14	M14 × 1.5	21	14	12
QAC-16	M16 × 1.5	22	15	14
QAC-18	M18 × 1.5	24	17	17
QAC-22	M22 × 1.5	28	21	19
QAC-26	M26 × 1.5	31	23.5	24
QAC-30	M30 × 2	35	27.5	27
QAC-36	M36 × 2	38	30.5	36
QAC-45	M45 × 2	45	34.5	41
QAC-52	M52 × 2	51	40	50
QAD-14	M14 × 1.5	23	16	12
QAD-16	M16 × 1.5	24	17	14
QAD-18	M18 × 1.5	25	17.5	17
QAD-20	M20 × 1.5	29	21.5	17
QAD-22	M22 × 1.5	30	22	19
QAD-24	M24 × 1.5	33	24.5	24
QAD-30	M30 × 2	37	26.5	27
QAD-36	M36 × 2	42	30	36
QAD-42	M42 × 2	49	35.5	41
QAD-52	M52 × 2	57	41	50
