Группа ГОСТ: Ввертная арматура, пробки, заглушки и крышки

  • Крышка ГОСТ 13976-74

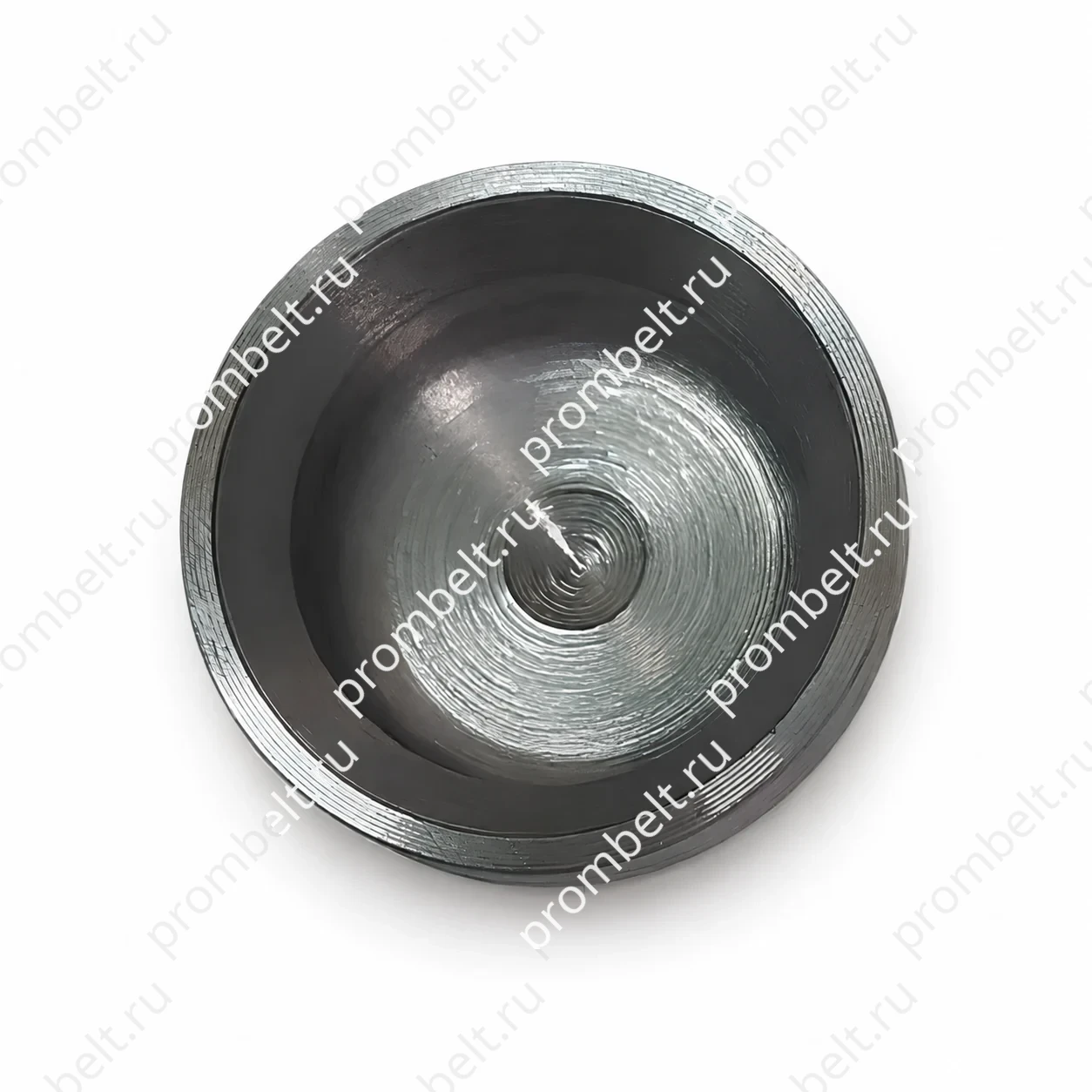

    Крышка ГОСТ 13976-74

    1. Конструкция и размеры крышек должны соответствовать указанным на черт. 1 и 2 и в таблице.
    2. Радиус r допускается заменять фаской 1±0,5×45°.
    3. Допуск торцового биения поверхности А относительно поверхности Б — 0,05 мм.

    Требования к покрытиям, контролю и маркировке — по ГОСТ 13977-74 с учётом требований ГОСТа изделия.

    Маркировка

    По п. 4.1 ГОСТ 13977-74 маркировка включает наружный диаметр трубы и код материала. Для тонкостенных и малогабаритных деталей допускается краска или бирка партии; место маркировки определяется схемой изделия.

    Крышка в сборке с накидной гайкой

    Схема по ГОСТ 13977-74, черт. 10: сборка крышки с арматурой
    Схема по ГОСТ 13977-74, приложение 1, черт. 10.

    Позиции на схеме:

    1. Резьбовая часть арматуры по ГОСТ 13955-74.
    2. Гайка накидная ГОСТ 13957-74.
    3. Крышка ГОСТ 13976-74.
    4. Подвеска.
    5. Пломба.
    6. Проволока.

    Схема показывает состав соединения. Гайка, подвеска и пломбирование не подразумеваются в комплекте заказа крышки. Вид стопорения и пломбирования определяет разработчик изделия.

  • Заглушка гнезда под ввертную арматуру ГОСТ 13974-74

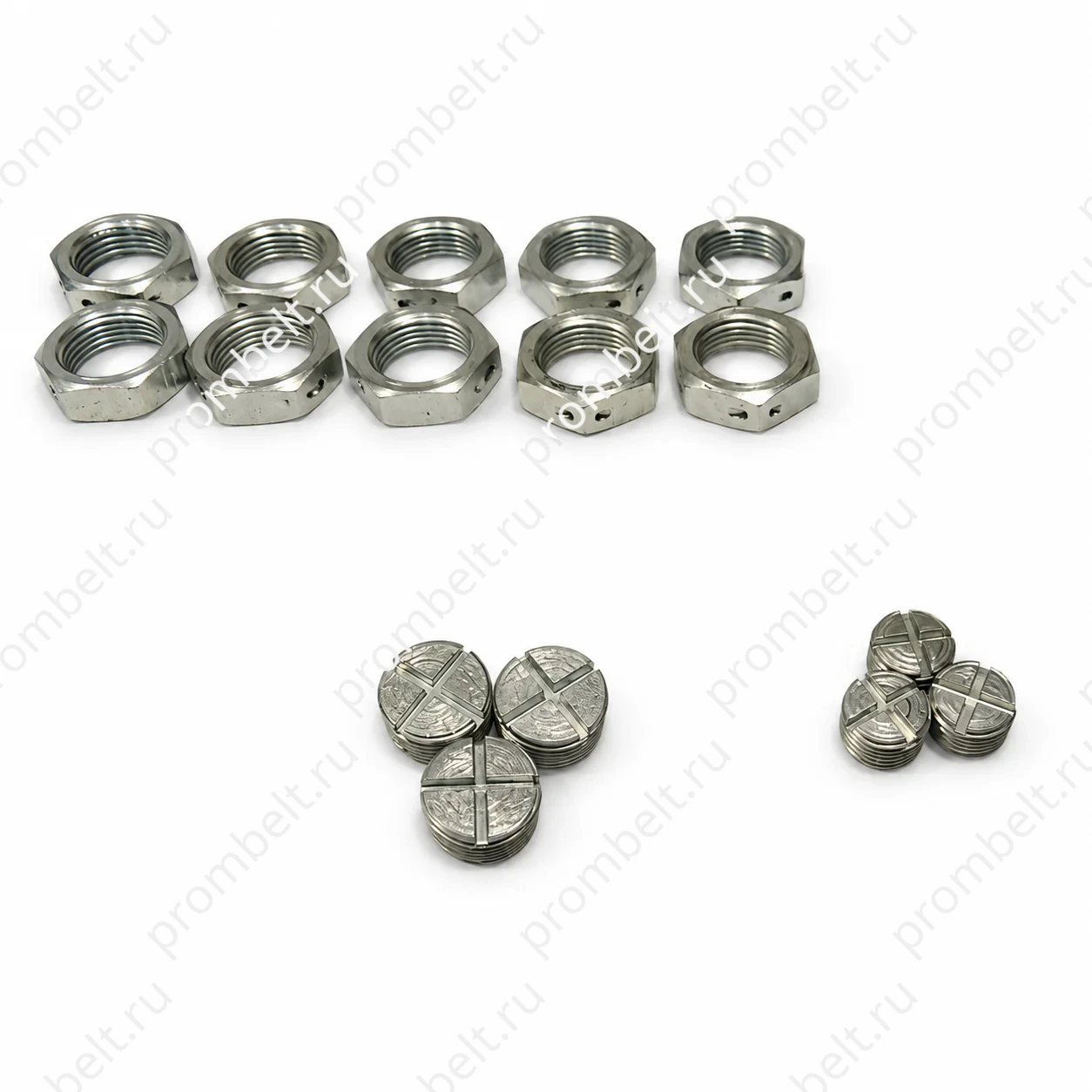

    Заглушка гнезда под ввертную арматуру ГОСТ 13974-74

    Изделие используется в соединениях трубопроводов по наружному конусу 74°. Изготавливается в двух исполнениях; каждому соответствуют собственные схема и таблица размеров.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Конструкция и размеры заглушек гнезд исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.
    2. Конструкция и размеры заглушек гнезд исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.
    3. Фаски снимать на глубину резьбы.
    4. Маркировать и клеймить — по ГОСТ 13977—74. Малогабаритные заглушки маркировать и клеймить на бирке для всей партии.
    5. Технические условия — по ГОСТ 13977—74.
  • Пробка ГОСТ 13973-74

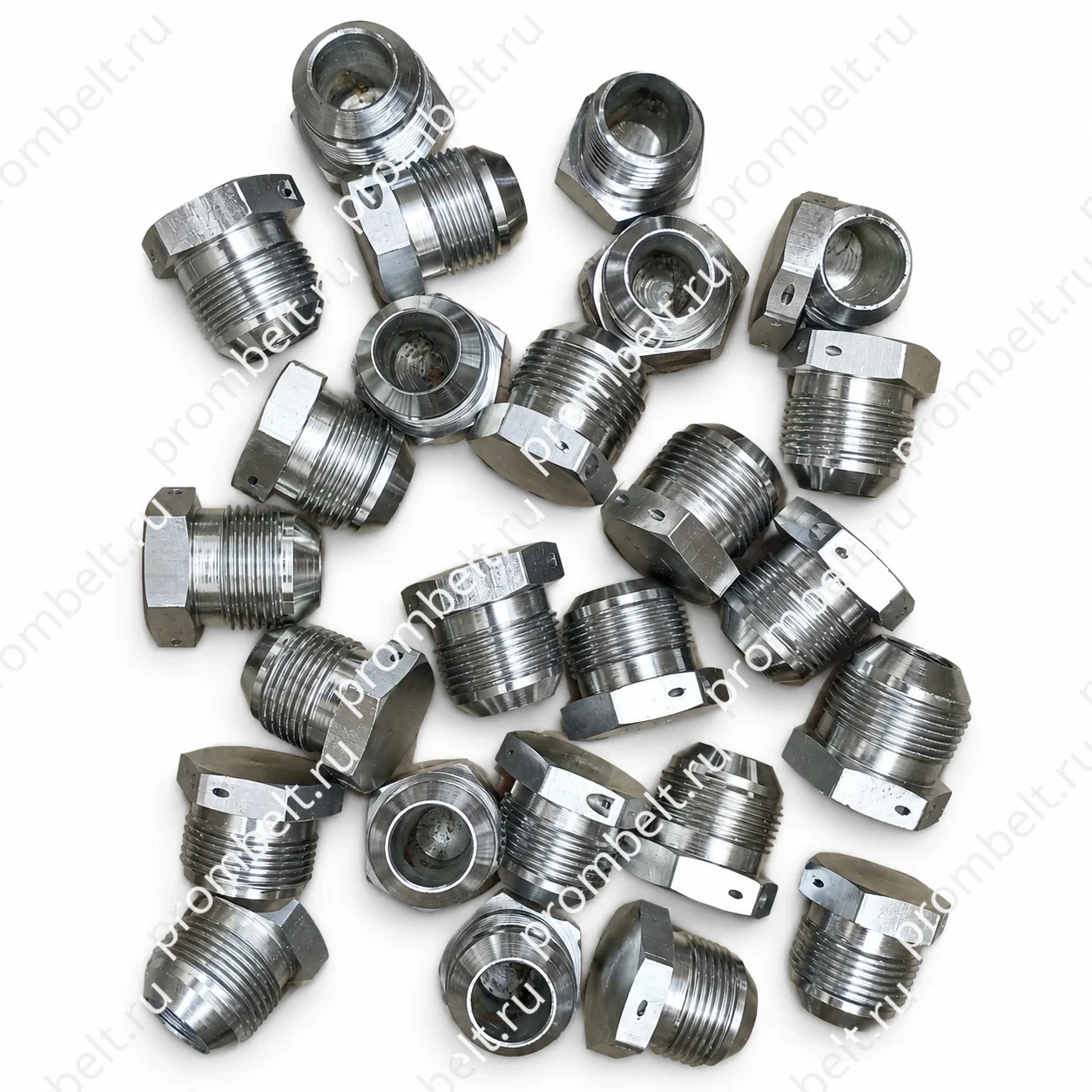

    Пробка ГОСТ 13973-74

    Изделие используется в соединениях трубопроводов по наружному конусу 74°.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Конструкция и размеры пробок должны соответствовать указанным на черт. 1 и 2 и в таблице.
    2. Резьбовая часть пробок — по ГОСТ 13955—74.
    3. Маркировать и клеймить — по ГОСТ 13977—74.
    4. Технические условия — по ГОСТ 13977—74.
  • Крестовина ввертная ГОСТ 13972-74

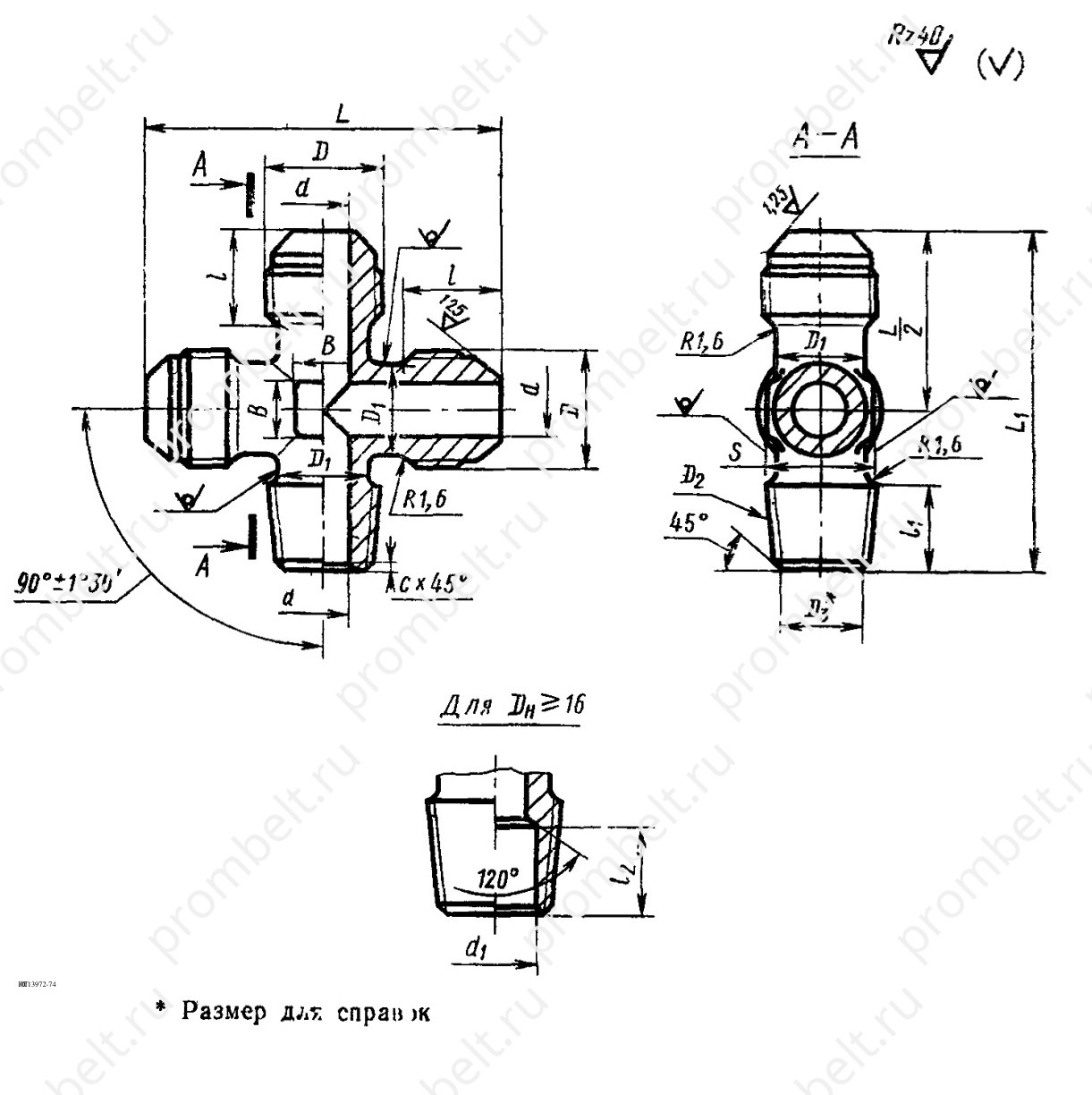

    Крестовина ввертная ГОСТ 13972-74

    Изделие используется в соединениях трубопроводов по наружному конусу 74°.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Резьбовая часть крестовин на длине l — ГОСТ 13955—74.
    2. Маркировать и клеймить — по ГОСТ 13977—74.
    3. Технические условия — по ГОСТ 13977—74.
  • Тройник ввертной ГОСТ 13971-74

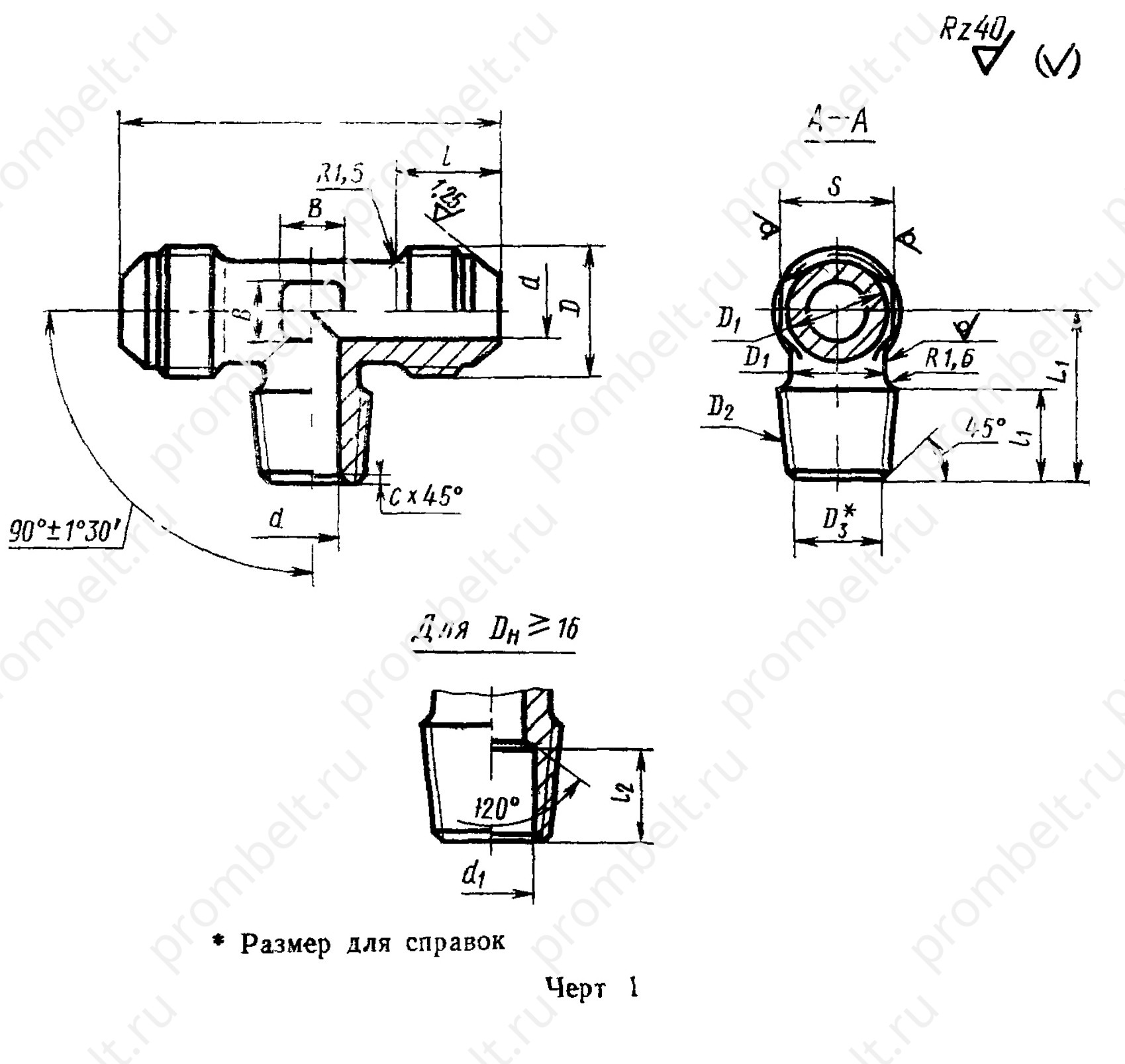

    Тройник ввертной ГОСТ 13971-74

    Изделие используется в соединениях трубопроводов по наружному конусу 74°. Изготавливается в двух исполнениях; каждому соответствуют собственные схема и таблица размеров.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Конструкция и размеры ввертных тройников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.
    2. Конструкция и размеры ввертных тройников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.
    3. Резьбовая часть тройников на длине l — по ГОСТ 13955—74.
    4. Маркировать и клеймить — по ГОСТ 13977—74.
    5. Технические условия — по ГОСТ 13977—74.
  • Угольник ввертной ГОСТ 13970-74

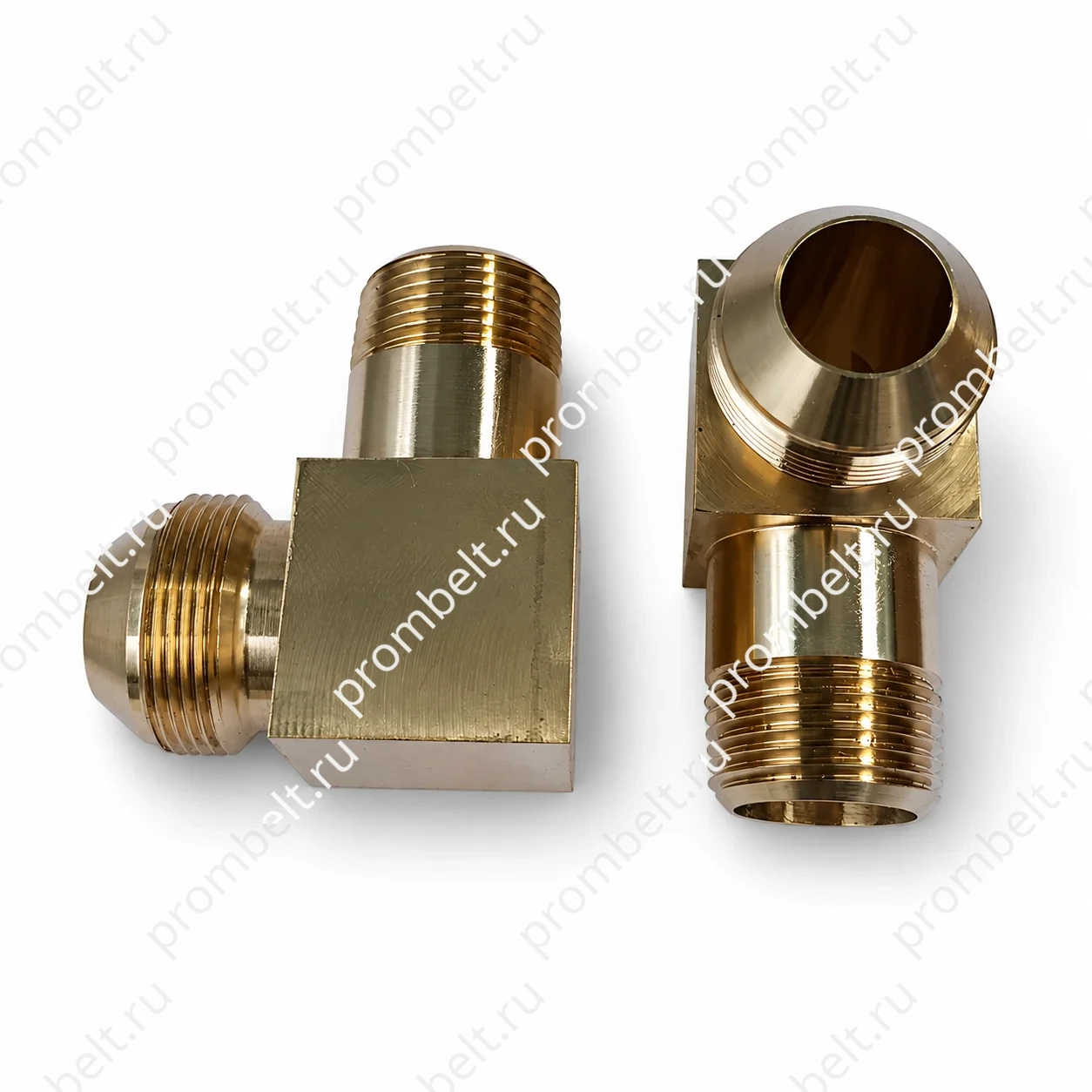

    Угольник ввертной ГОСТ 13970-74

    Изделие используется в соединениях трубопроводов по наружному конусу 74°. Изготавливается в двух исполнениях; каждому соответствуют собственные схема и таблица размеров.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Конструкция и размеры ввертных угольников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.
    2. Конструкция и размеры ввертных угольников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.
    3. Резьбовая часть угольников на длине l — по ГОСТ 13955—74.
    4. Маркировать и клеймить — по ГОСТ 13977—74.
    5. Технические условия — по ГОСТ 13977—74.

    Ввертной угольник в сборке с трубой

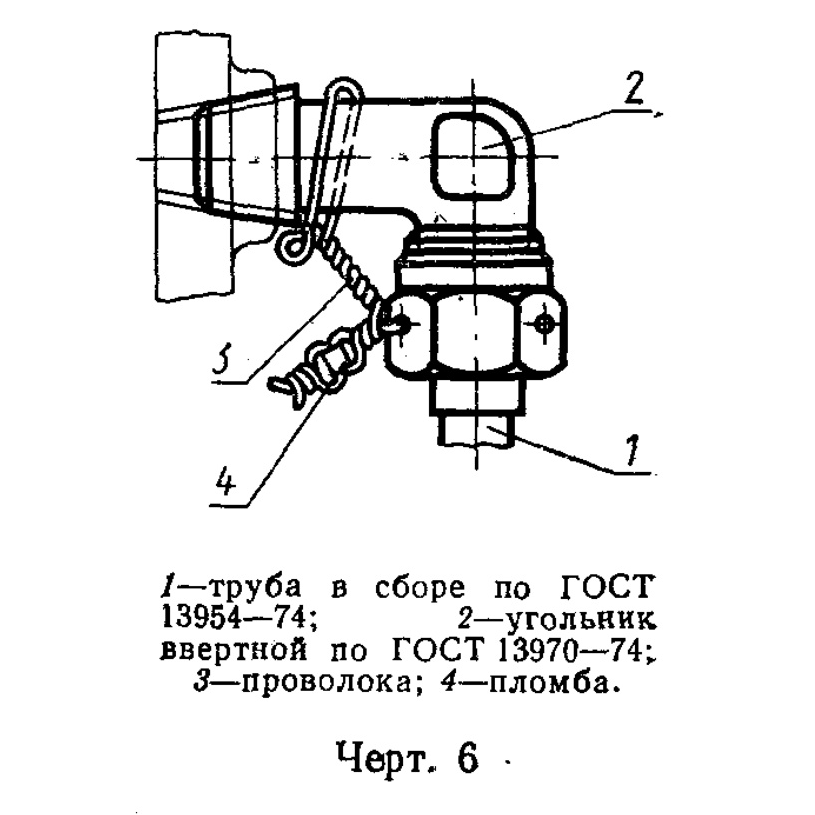

    Схема по ГОСТ 13977-74: сборка трубы с ввертным угольником
    Схема по ГОСТ 13977-74, приложение 1, черт. 6.

    Позиции на схеме:

    1. Труба в сборе ГОСТ 13954-74.
    2. Угольник ввертной ГОСТ 13970-74.
    3. Проволока.
    4. Пломба.

    Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.

  • Проходник ввертной ГОСТ 13969-74

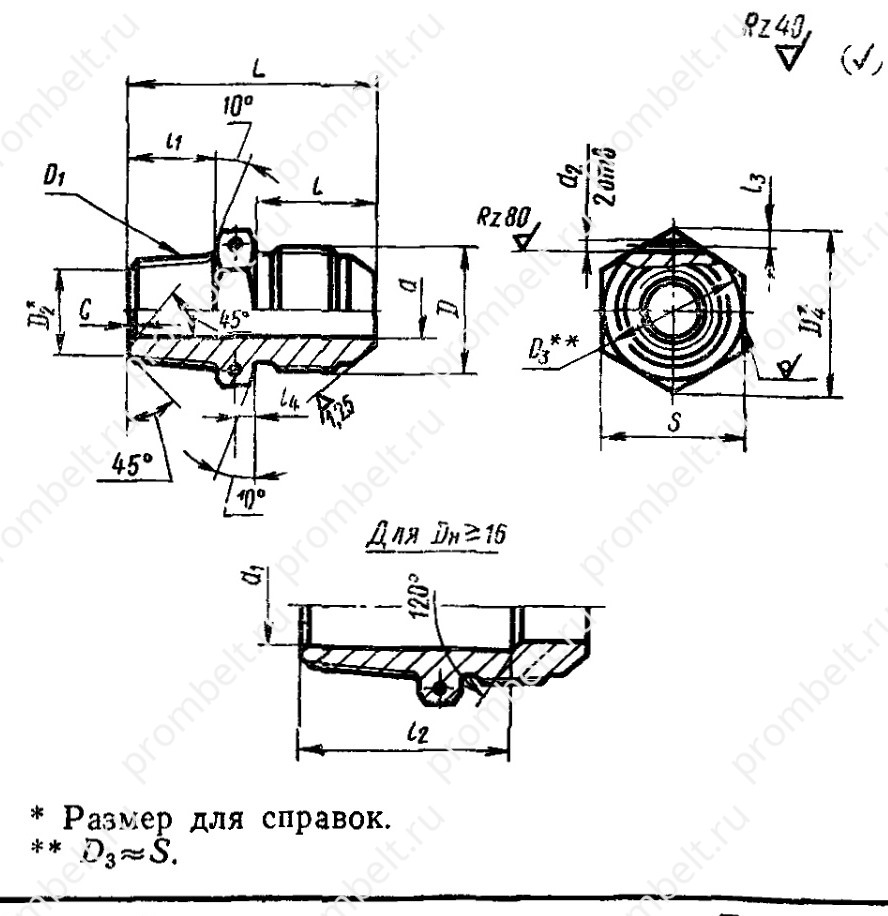

    Проходник ввертной ГОСТ 13969-74

    Изделие используется в соединениях трубопроводов по наружному конусу 74°.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Резьбовая часть проходников на длине l — по ГОСТ 13955—74.
    2. Маркировать и клеймить — по ГОСТ 13977—74.
    3. Технические условия — по ГОСТ 13977—74.

    Ввертной проходник в сборке с трубой

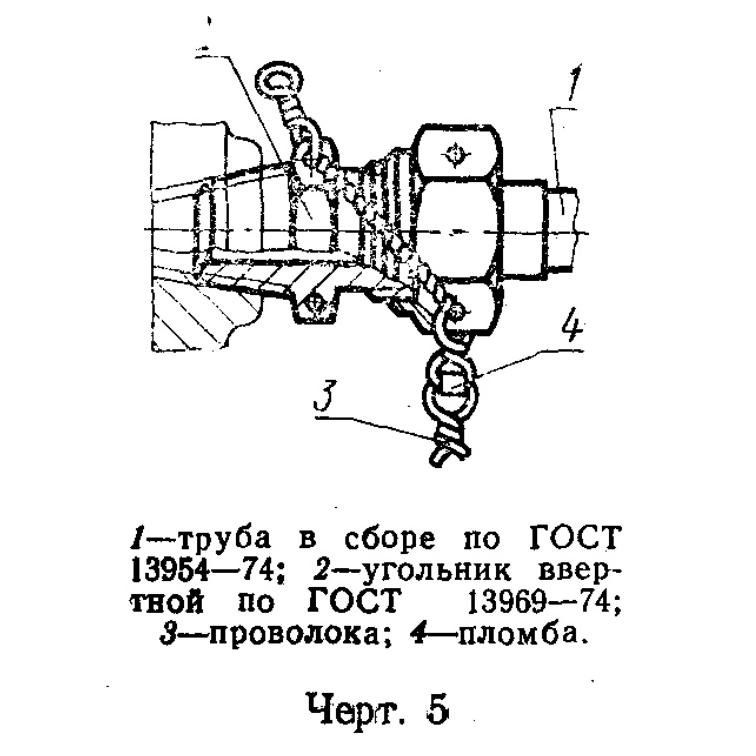

    Схема по ГОСТ 13977-74: сборка трубы с ввертным проходником
    Схема по ГОСТ 13977-74, приложение 1, черт. 5.

    Позиции на схеме:

    1. Труба в сборе ГОСТ 13954-74.
    2. Проходник ввертной ГОСТ 13969-74.
    3. Проволока.
    4. Пломба.

    В подписи оригинала к позиции 2 допущена опечатка: показан проходник ввертной ГОСТ 13969-74.

    Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.
