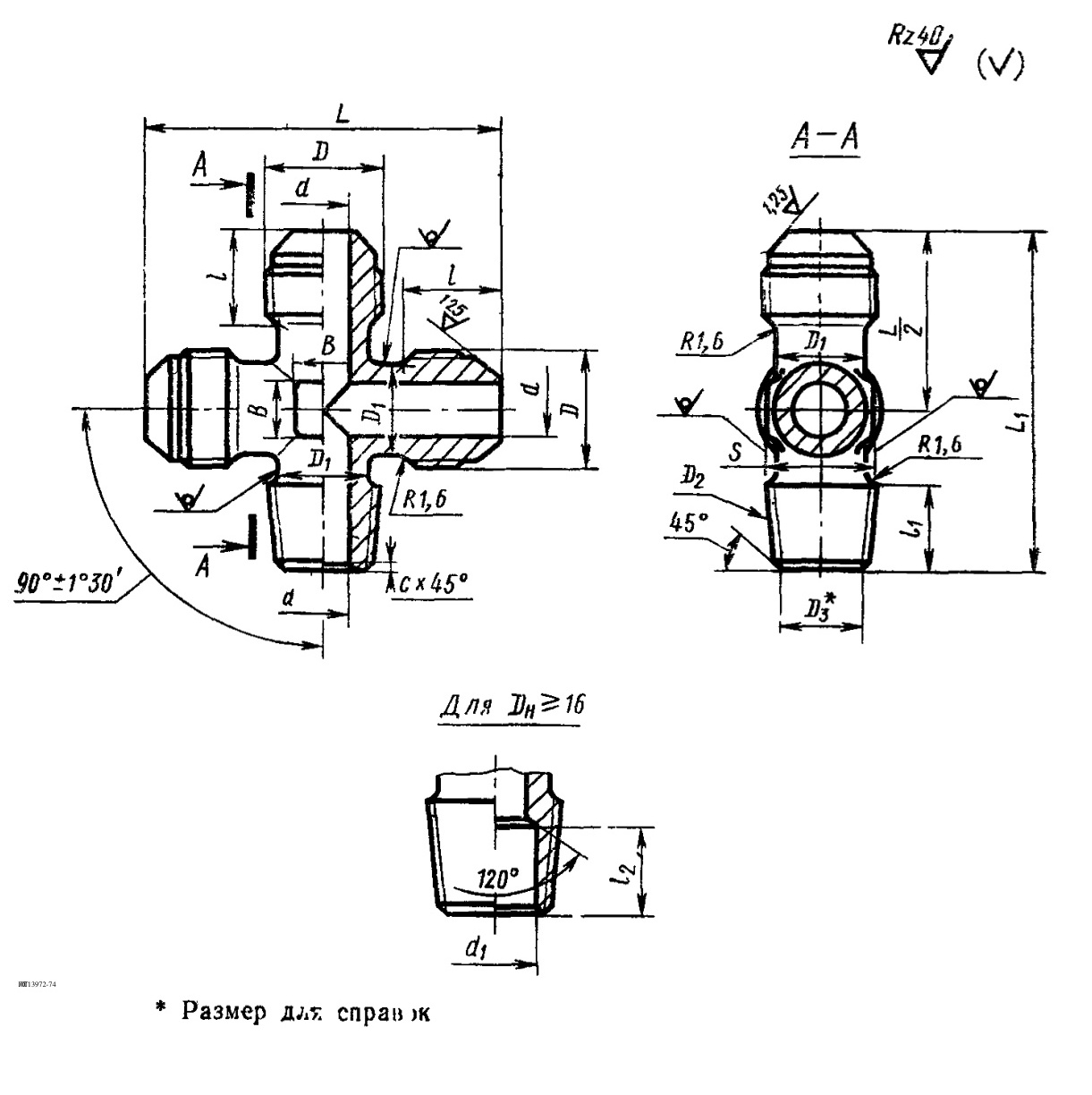

Схема по ГОСТ 13972-74
Соединения трубопроводов по наружному конусу 74°
Крестовина ввертная ГОСТ 13972-74
Изделие используется в соединениях трубопроводов по наружному конусу 74°. Для расчёта отправьте готовое обозначение из спецификации и количество.
- Размерный ряд
- Dн 3–38 мм
- Резьба
- М8×1 — М48×2
- Размер под ключ
- S 7–46 мм
- Материалы
- 5 вариантов по ГОСТ
Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.
Материалы по ГОСТ
- 31А алюминиевый сплав
- 22А сталь 45
- 13А сталь 12Х18Н9Т
- 11А сталь 13Х11Н2В2МФ
- 41А бронза
Крестовина ввертная ГОСТ 13972-74: размеры и обозначения
Изделие используется в соединениях трубопроводов по наружному конусу 74°.
Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.
Технические требования
- Резьбовая часть крестовин на длине l — ГОСТ 13955—74.
- Маркировать и клеймить — по ГОСТ 13977—74.
- Технические условия — по ГОСТ 13977—74.
Крестовина ввертная ГОСТ 13972-74: конструкция и размеры
Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.
Что указать в заявке
- готовое обозначение изделия по ГОСТ из спецификации
- количество изделий
- при наличии — спецификацию или чертёж
Вместе с крестовинами ввертная по ГОСТ 13972-74 часто покупают:
Соединения трубопроводов по наружному конусу 74°
ГОСТ 13956-74
Ниппель
ГОСТ 13959-74
Проходник прямой
ГОСТ 13961-74
Переходник прямой
ГОСТ 13962-74
Угольник проходной
ГОСТ 13964-74
Тройник проходной
ГОСТ 13965-74
Тройник переходный
ГОСТ 13966-74
Тройник фланцевый проходной
ГОСТ 13967-74
Крестовина проходная
ГОСТ 13968-74
Крестовина переходная
ГОСТ 13970-74
Угольник ввертной
ГОСТ 13973-74
Пробка
ГОСТ 13974-74
Заглушка гнезда под ввертную арматуру
ГОСТ 13976-74
Крышка
ГОСТ 20188-74
Проходник прямой герметизируемый
ГОСТ 20195-74
Проходник ввертной под резиновое уплотнение
ГОСТ 20196-74
Переходник ввертной под резиновое уплотнение
Схемы, обозначения и таблицы ГОСТ
Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.
Конструкция и размеры
1. Конструкция и размеры ввертных крестовин должны соответствовать указанным на чертеже и в таблице.
Примеры условных обозначений
- Пример условного обозначения ввертной крестовины к трубопроводу Dн = 12 мм из алюминиевого сплава:
Крестовина ввертная 12—31А ГОСТ 13972—74 - То же, из стали марки 45:
Крестовина ввертная 12—22А ГОСТ 13972—74 - То же, из стали марки 12Х18Н9Т:
Крестовина ввертная 12—13А ГОСТ 13972—74 - То же, из стали марки 13Х11Н2В2МФ:
Крестовина ввертная 12—11А ГОСТ 13972—74 - То же, из бронзы:
Крестовина ввертная 12—41А ГОСТ 13972—74 - То же, для изделий общего применения:
Крестовина ввертная 12—31 ГОСТ 13972—74 - То же, для изделий общего применения:
Крестовина ввертная 12—22 ГОСТ 13972—74 - То же, для изделий общего применения:
Крестовина ввертная 12—13 ГОСТ 13972—74 - То же, для изделий общего применения:
Крестовина ввертная 12—11 ГОСТ 13972—74 - То же, для изделий общего применения:
Крестовина ввертная 12—41 ГОСТ 13972—74
Таблица 1
| Размеры | в мм | Масса 100 шт., кг | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Наружный диаметр труб Dн | Применяе- мость | d | d₁ | D | D₁ | D₂ | D₃ | S | t | l₁ | l₂ | L | L₁ | c | B | Алюмини- евый сплав | Сталь | Бронза | ||
| Пред. откл. ±0,3 | Номин. | Пред. откл. | Пред. откл. +1,0 −0,5 | Номин. | Пред. откл. | |||||||||||||||
| 3 | 1,7 | — | M8×1 | 6 | K 1/16″ | 6,135 | 7 | 11 | 9,5 | ±0,25 | — | 38 | 36 | 0,4 | ±0,3 | 5 | — | — | 1,55 | |
| 4 | 2,7 | M10×1 | 8 | 10 | 12 | 42 | 39 | 6 | — | 2,38 | 2,29 | |||||||||
| 6 | 3,7 | M12×1 | 10 | K 1/8″ | 8,480 | 12 | 13 | 46 | 43 | 1,35 | 3,82 | 3,69 | ||||||||
| 8 | 5,5 | M14×1 | 12 | 14 | 48 | 45 | 7 | 1,95 | 5,53 | 5,32 | ||||||||||
| 10 | 7,5 | M16×1 | 14 | K 1/4″ | 10,997 | 17 | 14 | 14,5 | ±0,3 | 52 | 52 | 9 | 2,66 | 7,54 | 7,27 | |||||
| 12 | 9,5 | M20×1,5 | 16 | K 3/8″ | 14,416 | 19 | 17 | 62 | 58 | 10 | 3,91 | 11,05 | 10,65 | |||||||
| 14 | 11,5 | M22×1,5 | 18 | 22 | 66 | 63 | 13 | 5,03 | 14,25 | 13,73 | ||||||||||
| 16 | 13,5 | 14 | M24×1,5 | 20 | K 1/2″ | 17,813 | 18 | 19,0 | 15 | 70 | 70 | 15 | 6,46 | 18,33 | 17,65 | |||||
| 18 | 15,5 | 19 | M27×1,5 | 22 | K 3/4″ | 23,128 | 24 | 74 | 74 | 17 | 8,40 | 23,80 | 22,90 | |||||||
| 20 | 17,0 | 20 | M30×1,5 | 24 | 27 | 19 | 78 | 78 | 18 | 10,30 | 29,20 | 25,10 | ||||||||
| 22 | 19,0 | M33×2 | 27 | 86 | 83 | 21 | 11,95 | 35,70 | — | |||||||||||
| 25 | 22,0 | 25 | 28 | K 1″ | 29,059 | 30 | 22 | 24,0 | 20 | 88 | 89 | 1,0 | ±0,5 | 22 | 15,10 | 42,80 | ||||
| 28 | 25,0 | 30 | M39×2 | 34 | K1 1/4″ | 37,784 | 36 | 23 | 24,5 | 98 | 99 | 1,6 | 28 | 18,30 | 51,80 | |||||
| 30 | 27,0 | 20,01 | 56,80 | |||||||||||||||||
| 32 | 28,0 | 32 | M42×2 | 38 | 41 | 104 | 104 | 30 | 22,65 | 64,25 | ||||||||||
| 34 | 30,0 | M45×2 | 24 | 110 | 109 | 26,25 | 74,40 | |||||||||||||
| 36 | 32,0 | 38 | M48×2 | 43 | K1 1/2″ | 43,853 | 46 | 25 | 29,60 | 83,90 | ||||||||||
| 38 | 34,0 | 25,0 | 21 | 32,00 | 90,83 | |||||||||||||||
Материалы
- 31А — Алюминиевый сплав; для изделий общего применения — 31
- 22А — Сталь марки 45; для изделий общего применения — 22
- 13А — Сталь марки 12Х18Н9Т; для изделий общего применения — 13
- 11А — Сталь марки 13Х11Н2В2МФ; для изделий общего применения — 11
- 41А — Бронза; для изделий общего применения — 41
