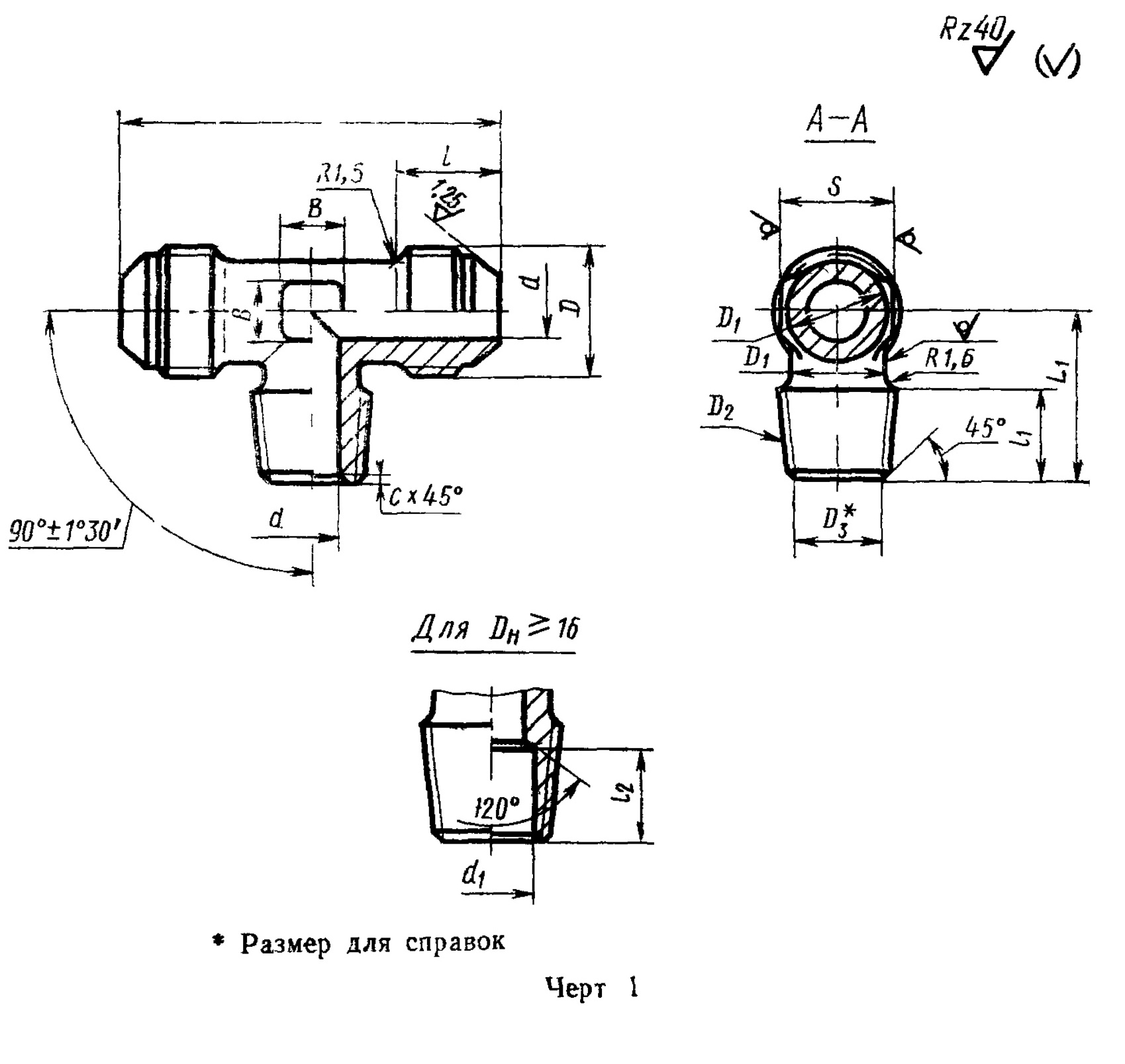

Схема по ГОСТ 13971-74, черт. 1
Соединения трубопроводов по наружному конусу 74°
Тройник ввертной ГОСТ 13971-74
Изделие используется в соединениях трубопроводов по наружному конусу 74°. Изготавливается в двух исполнениях; каждому соответствуют собственные схема и таблица размеров. Для расчёта отправьте готовое обозначение из спецификации и количество.
- Исполнения
- 1–2
- Размерный ряд
- Dн 3–38 мм
- Резьба
- М8×1 — М48×2
- Размер под ключ
- S 7–46 мм
Диапазоны размеров и резьб зависят от исполнения; проверяйте данные по таблице того же исполнения.
Материалы по ГОСТ
- 31А алюминиевый сплав
- 22А сталь 45
- 13А сталь 12Х18Н9Т
- 11А сталь 13Х11Н2В2МФ
- 41А бронза
Тройник ввертной ГОСТ 13971-74: размеры и обозначения
Изделие используется в соединениях трубопроводов по наружному конусу 74°. Изготавливается в двух исполнениях; каждому соответствуют собственные схема и таблица размеров.
Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.
Технические требования
- Конструкция и размеры ввертных тройников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.
- Конструкция и размеры ввертных тройников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.
- Резьбовая часть тройников на длине l — по ГОСТ 13955—74.
- Маркировать и клеймить — по ГОСТ 13977—74.
- Технические условия — по ГОСТ 13977—74.
Исполнения по ГОСТ 13971-74
Если требуется проверить готовое обозначение из спецификации, сопоставьте номер исполнения со схемой и таблицей того же номера.
1
Исполнение 1
Конструкция и размеры исполнения 1
Схема 1 · Таблица 1
2
Исполнение 2
Конструкция и размеры исполнения 2
Схема 2 · Таблица 2Что указать в заявке
- готовое обозначение изделия по ГОСТ из спецификации
- количество изделий
- при наличии — спецификацию или чертёж
Вместе с тройниками ввертными по ГОСТ 13971-74 часто покупают:
Соединения трубопроводов по наружному конусу 74°
ГОСТ 13956-74
Ниппель
ГОСТ 13959-74
Проходник прямой
ГОСТ 13961-74
Переходник прямой
ГОСТ 13962-74
Угольник проходной
ГОСТ 13964-74
Тройник проходной
ГОСТ 13965-74
Тройник переходный
ГОСТ 13966-74
Тройник фланцевый проходной
ГОСТ 13967-74
Крестовина проходная
ГОСТ 13968-74
Крестовина переходная
ГОСТ 13970-74
Угольник ввертной
ГОСТ 13973-74
Пробка
ГОСТ 13974-74
Заглушка гнезда под ввертную арматуру
ГОСТ 13976-74
Крышка
ГОСТ 20188-74
Проходник прямой герметизируемый
ГОСТ 20195-74
Проходник ввертной под резиновое уплотнение
ГОСТ 20196-74
Переходник ввертной под резиновое уплотнение
Схемы, обозначения и таблицы ГОСТ
Каждое исполнение показано вместе со своей схемой, примерами условного обозначения и таблицей размеров.
Исполнение 1
2. Конструкция и размеры ввертных тройников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.
Условные обозначения исполнения 1
- Пример условного обозначения ввертного тройника исполнения 1 к трубопроводу Dн = 12 мм из алюминиевого сплава:
Тройник ввертной 1—12—31А ГОСТ 13971—74 - То же, из стали марки 45:
Тройник ввертной 1—12—22А ГОСТ 13971—74 - То же, из стали марки 12Х18Н9Т:
Тройник ввертной 1—12—13А ГОСТ 13971—74 - То же, из стали марки 13Х11Н2В2МФ:
Тройник ввертной 1—12—11А ГОСТ 13971—74 - То же, из бронзы:
Тройник ввертной 1—12—41А ГОСТ 13971—74 - То же, для изделий общего применения:
Тройник ввертной 1—12—31 ГОСТ 13971—74 - То же, для изделий общего применения:
Тройник ввертной 1—12—22 ГОСТ 13971—74 - То же, для изделий общего применения:
Тройник ввертной 1—12—13 ГОСТ 13971—74 - То же, для изделий общего применения:
Тройник ввертной 1—12—11 ГОСТ 13971—74 - То же, для изделий общего применения:
Тройник ввертной 1—12—41 ГОСТ 13971—74
Таблица 1
| Размеры в мм | Масса 100 шт., кг | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Наружный диаметр труб Dн | Применяе- мость | d | d₁ | D | D₁ | D₂ | D₃ | S | l | l₁ | l₂ | L | L₁ | c | B | Алюмини- евый сплав | Сталь | Бронза | |||
| Пред. откл. ±0,3 | Номин. | Пред. откл. | Пред. откл. +1,0 −0,5 | Номин. | Пред. откл. | Номин. | Пред. откл. | ||||||||||||||
| 3 | 1,7 | — | M8×1 | 6 | К 1/16″ | 6,135 | 7 | 11 | 9,5 | ±0,25 | — | 38 | 17 | ±0,3 | 0,4 | ±0,3 | 5 | — | — | 1,17 | |
| 4 | 2,7 | M10×1 | 8 | 10 | 12 | 42 | 18 | 6 | — | 1,84 | 1,78 | ||||||||||
| 6 | 3,7 | M12×1 | 10 | К 1/8″ | 8,480 | 12 | 13 | 46 | 20 | 1,06 | 3,05 | 2,89 | |||||||||
| 8 | 5,5 | M14×1 | 12 | 14 | 48 | 21 | 7 | 1,49 | 4,23 | 4,07 | |||||||||||
| 10 | 7,5 | M16×1 | 14 | К 1/4″ | 10,997 | 17 | 14 | 14,5 | ±0,3 | 52 | 26 | 9 | 2,09 | 5,92 | 5,70 | ||||||
| 12 | 9,5 | M20×1,5 | 16 | К 3/8″ | 14,416 | 19 | 17 | 62 | 28 | 10 | 3,26 | 9,25 | 8,88 | ||||||||
| 14 | 11,5 | M22×1,5 | 18 | 22 | 66 | 30 | 13 | 3,87 | 11,03 | 10,60 | |||||||||||
| 16 | 13,5 | 14 | M24×1,5 | 20 | К 1/2″ | 17,813 | 18 | 19,0 | 15 | 70 | 35 | ±0,4 | 15 | 5,08 | 14,40 | 13,85 | |||||
| 18 | 15,5 | 19 | M27×1,5 | 22 | К 3/4″ | 23,128 | 24 | 74 | 37 | 17 | 6,40 | 18,15 | 17,45 | ||||||||
| 20 | 17,0 | 20 | M30×1,5 | 24 | 27 | 19 | 78 | 39 | 18 | 7,90 | 19,55 | 21,50 | |||||||||
| 22 | 19,0 | M33×2 | 27 | 22 | 86 | 40 | 21 | 8,60 | 24,40 | — | |||||||||||
| 25 | 22,0 | 25 | 28 | К 1″ | 29,059 | 30 | 24,0 | 20 | 88 | 45 | 1,0 | ±0,5 | 22 | 11,84 | 33,60 | ||||||
| 28 | 25,0 | 30 | M39×2 | 34 | К1 1/4″ | 37,784 | 36 | 23 | 24,5 | 98 | 50 | 1,6 | 28 | 13,71 | 38,90 | ||||||
| 30 | 27,0 | 15,50 | 44,00 | ||||||||||||||||||
| 32 | 28,0 | 32 | M42×2 | 38 | 41 | 104 | 52 | 16,78 | 47,50 | ||||||||||||
| 34 | 30,0 | M45×2 | 24 | 30 | 19,43 | 55,20 | |||||||||||||||
| 36 | 32,0 | M48×2 | 40 | 25 | 108 | 53 | 21,87 | 62,10 | |||||||||||||
| 38 | 34,0 | 38 | 43 | К1 1/2″ | 43,853 | 46 | 25,0 | 21 | 110 | 54 | 22,81 | 64,80 | |||||||||
Исполнение 2

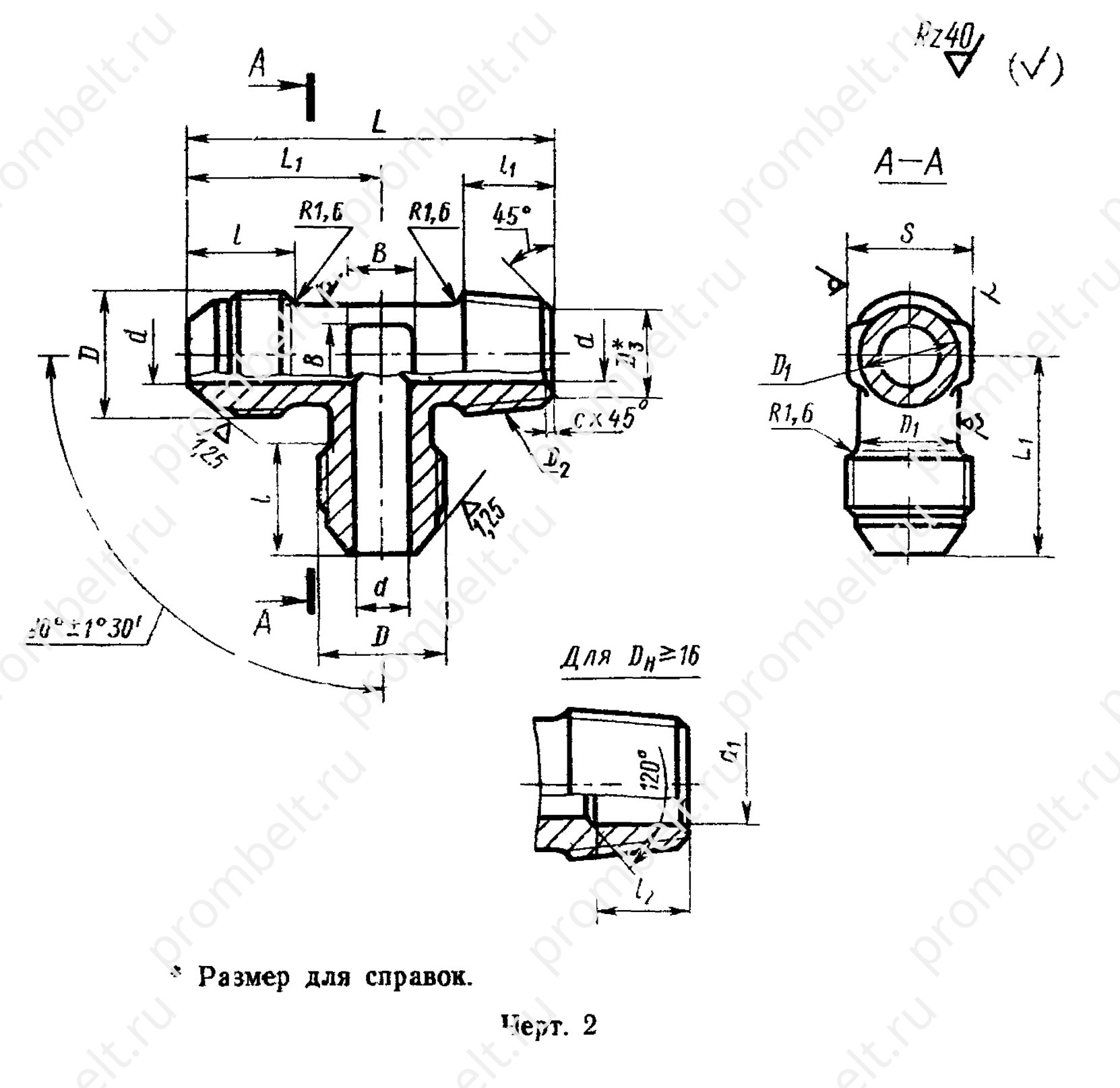

3. Конструкция и размеры ввертных тройников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.
Условные обозначения исполнения 2
- Пример условного обозначения ввертного тройника исполнения 2 к трубопроводу Dн = 12 мм из алюминиевого сплава:
Тройник ввертной 2—12—31А ГОСТ 13971—74 - То же, из стали марки 45:
Тройник ввертной 2—12—22А ГОСТ 13971—74 - То же, из стали марки 12Х18Н9Т:
Тройник ввертной 2—12—13А ГОСТ 13971—74 - То же, из стали марки 13Х11Н2В2МФ:
Тройник ввертной 2—12—11А ГОСТ 13971—74 - То же, из бронзы:
Тройник ввертной 2—12—41А ГОСТ 13971—74 - То же, для изделий общего применения:
Тройник ввертной 2—12—31 ГОСТ 13971—74 - То же, для изделий общего применения:
Тройник ввертной 2—12—22 ГОСТ 13971—74 - То же, для изделий общего применения:
Тройник ввертной 2—12—13 ГОСТ 13971—74 - То же, для изделий общего применения:
Тройник ввертной 2—12—11 ГОСТ 13971—74 - То же, для изделий общего применения:
Тройник ввертной 2—12—41 ГОСТ 13971—74
Таблица 2
| Наружный диаметр труб Dн | Применяемость | d | d₁ | D | D₁ | D₂ | D₃ | S | l | l₁ | l₂ | L | L₁ | c | B | Масса 100 шт., кг | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Пред. откл. ±0,3 | Номин. | Пред. откл. | Пред. откл. +1,0 −0,5 | Номин. | Пред. откл. | Номин. | Пред. откл. | Алюминиевый сплав | Сталь | Бронза | |||||||||||
| 3 | 1,7 | — | M8×1 | 6 | К 1/16″ | 6,135 | 7 | 11 | 9,5 | ±0,25 | — | 36 | 19 | ±0,3 | 0,4 | ±0,3 | 5 | — | — | 1,17 | |
| 4 | 2,7 | M10×1 | 8 | 10 | 12 | 39 | 21 | 6 | — | 1,84 | 1,78 | ||||||||||
| 6 | 3,7 | M12×1 | 10 | К 1/8″ | 8,480 | 12 | 13 | 43 | 23 | 1,06 | 3,05 | 2,89 | |||||||||
| 8 | 5,5 | M14×1 | 12 | 14 | 45 | 24 | 7 | 1,49 | 4,23 | 4,07 | |||||||||||
| 10 | 7,5 | M16×1 | 14 | К 1/4″ | 10,997 | 17 | 14 | 14,5 | ±0,3 | 52 | 26 | 9 | 2,09 | 5,92 | 5,70 | ||||||
| 12 | 9,5 | M20×1,5 | 16 | К 3/8″ | 14,416 | 19 | 17 | 58 | 31 | 10 | 3,26 | 9,25 | 8,88 | ||||||||
| 14 | 11,5 | M22×1,5 | 18 | 22 | 63 | 33 | 13 | 3,83 | 11,03 | 10,60 | |||||||||||
| 16 | 13,5 | 14 | M24×1,5 | 20 | К 1/2″ | 17,813 | 18 | 19,0 | 15 | 70 | 35 | ±0,4 | 15 | 5,08 | 14,40 | 13,85 | |||||
| 18 | 15,5 | 19 | M27×1,5 | 22 | К 3/4″ | 23,128 | 24 | 74 | 37 | 17 | 6,40 | 18,15 | 17,45 | ||||||||
| 20 | 17,0 | 20 | M30×1,5 | 24 | 27 | 19 | 78 | 39 | 18 | 7,90 | 19,55 | 21,50 | |||||||||
| 22 | 19,0 | M33×2 | 27 | 22 | 83 | 43 | 21 | 9,35 | 24,40 | — | |||||||||||
| 25 | 22,0 | 25 | 28 | К 1″ | 29,059 | 30 | 24,0 | 20 | 89 | 44 | 1,0 | ±0,5 | 22 | 11,96 | 33,60 | ||||||
| 28 | 25,0 | 30 | M39×2 | 34 | К1 1/4″ | 37,784 | 36 | 23 | 24,5 | 99 | 43 | 1,6 | 28 | 14,32 | 38,90 | ||||||
| 30 | 27,0 | 15,50 | 44,00 | ||||||||||||||||||
| 32 | 28,0 | 32 | M42×2 | 38 | 104 | 52 | 30 | 16,78 | 47,50 | ||||||||||||
| 34 | 30,0 | M45×2 | 41 | 24 | 19,49 | 55,20 | |||||||||||||||
| 36 | 32,0 | M48×2 | 40 | 25 | 107 | 54 | 21,86 | 62,10 | |||||||||||||
| 38 | 34,0 | 38 | 43 | К1 1/2″ | 48,853 | 46 | 25,0 | 21 | 109 | 55 | 22,81 | 64,80 | |||||||||
Материалы
- 31А — Алюминиевый сплав; для изделий общего применения — 31
- 22А — Сталь марки 45; для изделий общего применения — 22
- 13А — Сталь марки 12Х18Н9Т; для изделий общего применения — 13
- 11А — Сталь марки 13Х11Н2В2МФ; для изделий общего применения — 11
- 41А — Бронза; для изделий общего применения — 41
