  • Ниппель полусферический приварной ГОСТ 16042-70

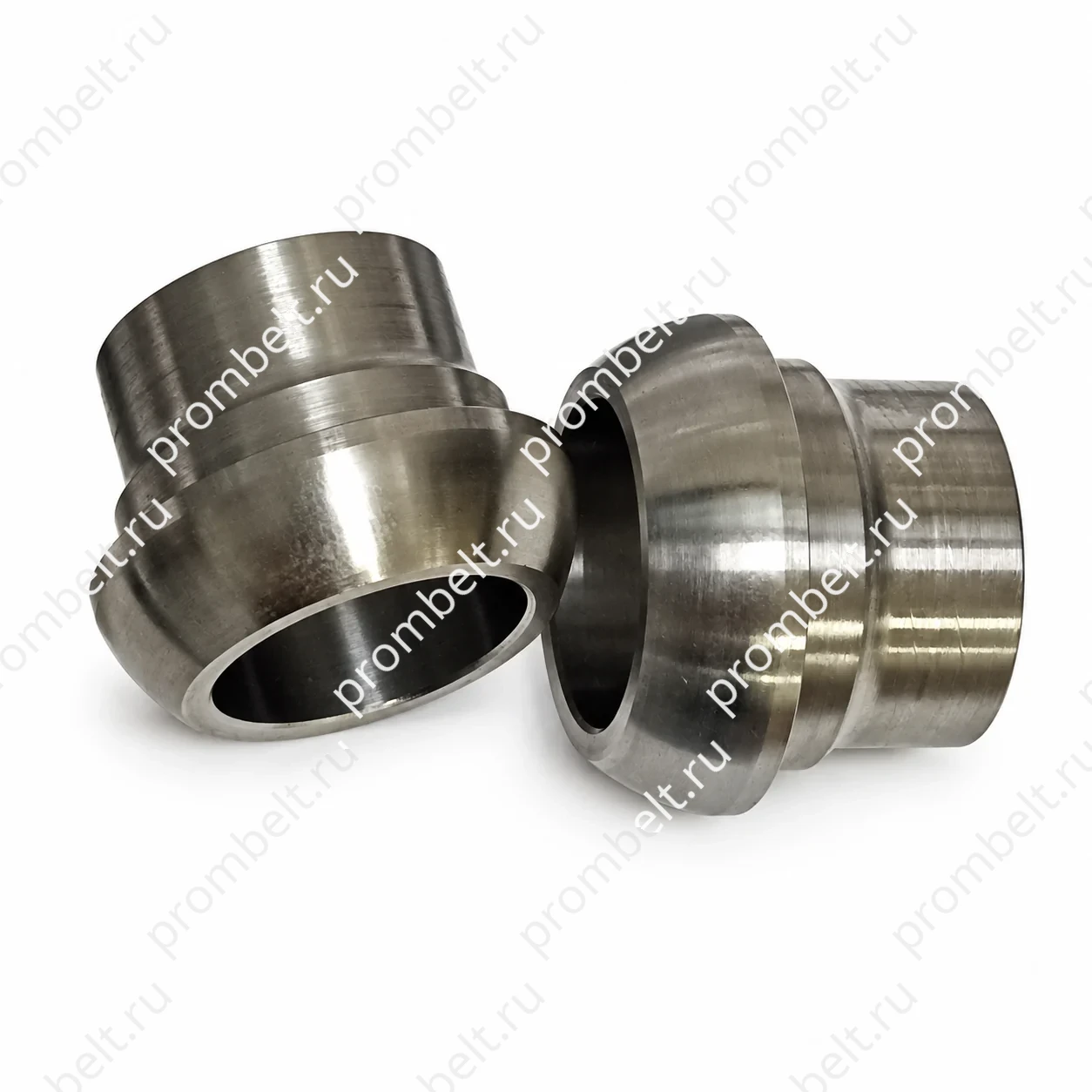

    Ниппель полусферический приварной ГОСТ 16042-70

    Соединения с приварными ниппелями предназначены для агрессивных сред по п. 1.2 ГОСТ 16078-70. Применимость к конкретной среде определяется материалами и условиями работы системы.

    1. Материал: сталь марки 12Х18Н9Т (Х18Н9Т).
    2. Кромку В не притуплять. Заусенцы на кромке не допускаются.
    3. Допуски радиального биения сферы D₁ и торцового — поверхности Б относительно оси поверхности А — 0,05 мм.

    Требования к покрытиям, контролю и маркировке — по ГОСТ 16078-70 с учётом требований ГОСТа изделия.

    Маркировка

    Наружный диаметр трубы и клеймо ОТК наносят в месте, указанном на схеме ниппеля. Для тонкостенных и малогабаритных деталей допускается маркировка краской или на бирке по согласованию с заказчиком (ГОСТ 16078-70, пп. 3.1–3.4).

    Ниппель в сборке со штуцером и накидной гайкой

    Схема по ГОСТ 16078-70: сборка с полусферическим приварным ниппелем
    Схема по ГОСТ 16078-70, приложение, черт. 2.

    Позиции на схеме:

    1. Труба.
    2. Ниппель полусферический приварной ГОСТ 16042-70.
    3. Гайка накидная для полусферического ниппеля ГОСТ 16046-70.
    4. Штуцер приварной ГОСТ 16045-70.
    5. Проволока.

    Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.

  • Резьбовая часть арматуры ГОСТ 16039-70

    Резьбовая часть арматуры ГОСТ 16039-70

    Изделие используется в соединениях трубопроводов по внутреннему конусу.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Технические требования — по ГОСТ 16078—70.
  • Ниппель ГОСТ 13956-74

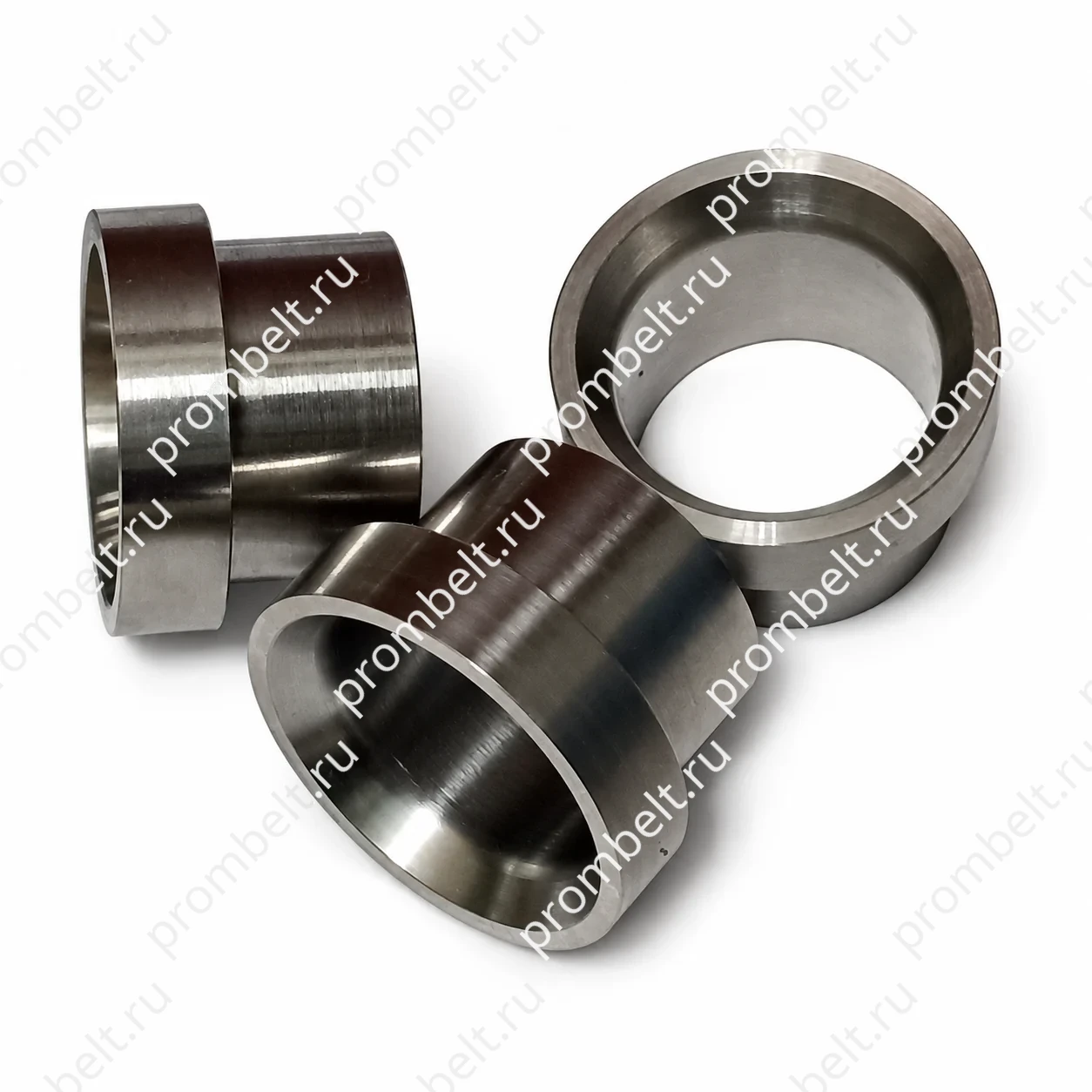

    Ниппель ГОСТ 13956-74

    Изделие используется в соединениях трубопроводов по наружному конусу 74°.

    Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.

    Технические требования

    1. Конструкция и размеры ниппелей должны соответствовать указанным на черт. 1 и 2 и в таблице.
    2. Радиус R0,4−0,1 допускается заменять фаской 0,4−0,1×45°.
    3. Допуск торцового биения поверхности А относительно поверхности Б — 0,05 мм.
    4. Маркировать в зависимости от марки материала в соответствии с черт. 3—5. Маркировочные проточки должны быть отчетливо видны невооруженным глазом. Размеры проточек не контролируются.
    5. Маркировать значение наружного диаметра трубы на бирке для всей партии.
    6. Клеймить на бирке для всей партии.
    7. Технические условия — по ГОСТ 13977—74.

    Ниппель в сборке с трубой и накидной гайкой

    Схема по ГОСТ 13954-74: развальцованный конец трубы с ниппелем и накидной гайкой
    Схема по ГОСТ 13954-74, черт. 1.

    Позиции на схеме:

    1. Труба.
    2. Гайка накидная ГОСТ 13957-74.
    3. Ниппель ГОСТ 13956-74.

    Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия.
