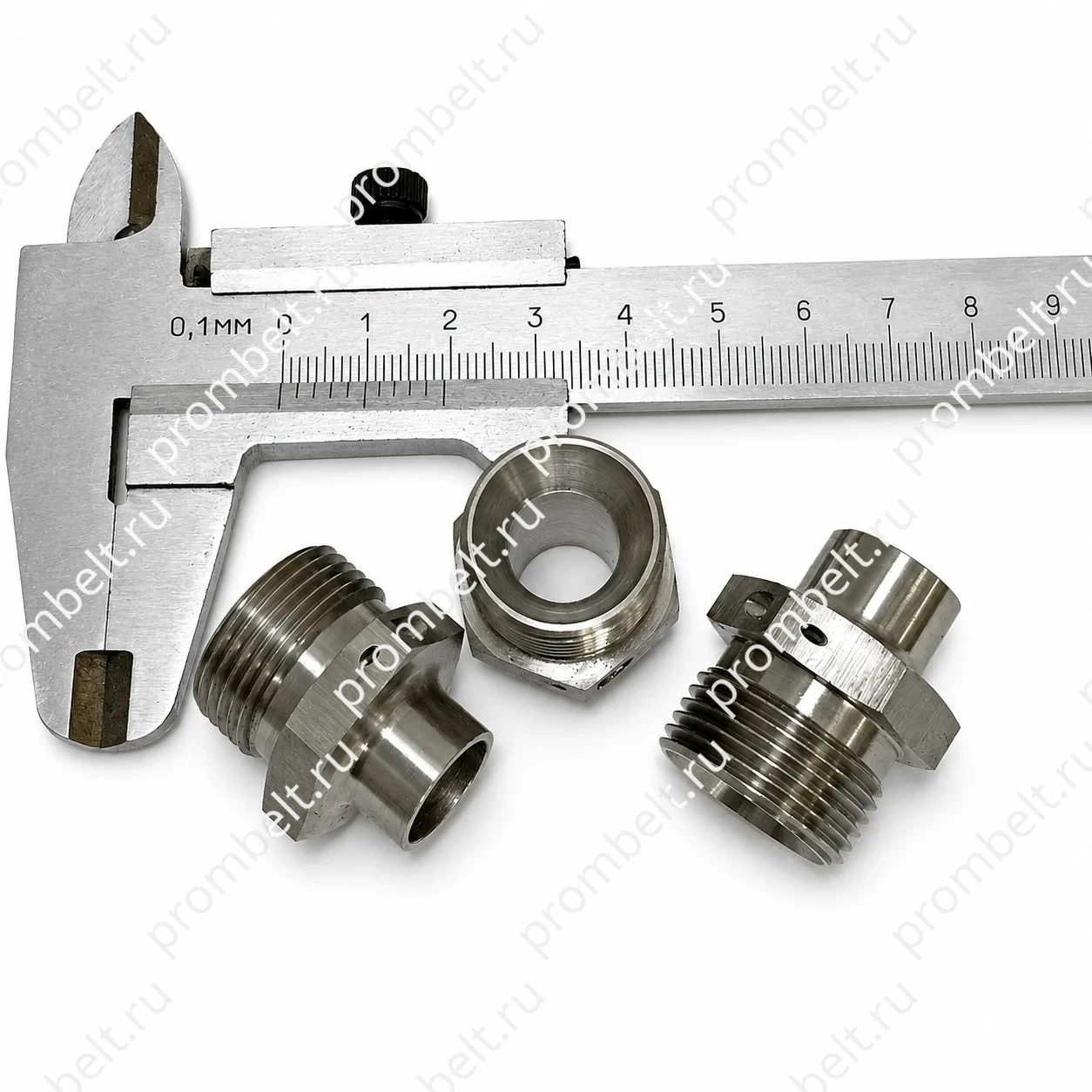

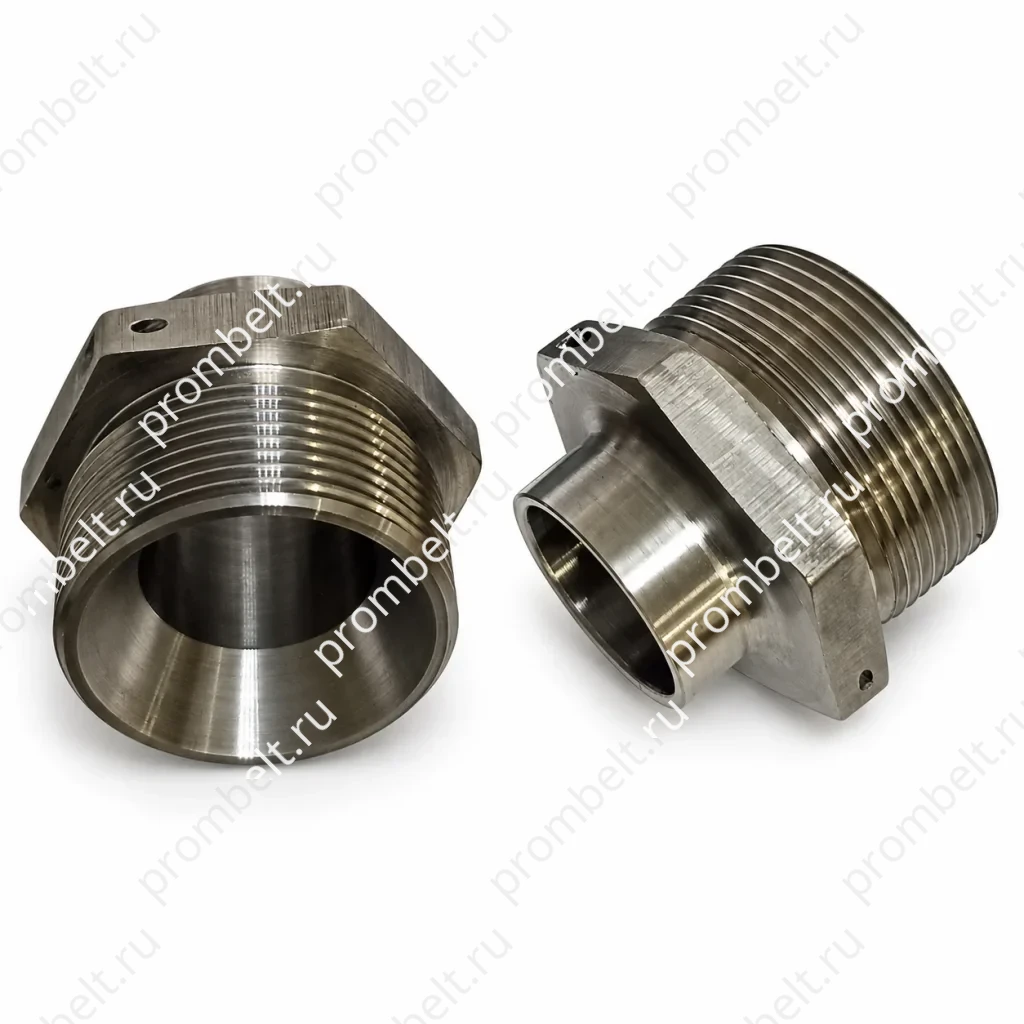

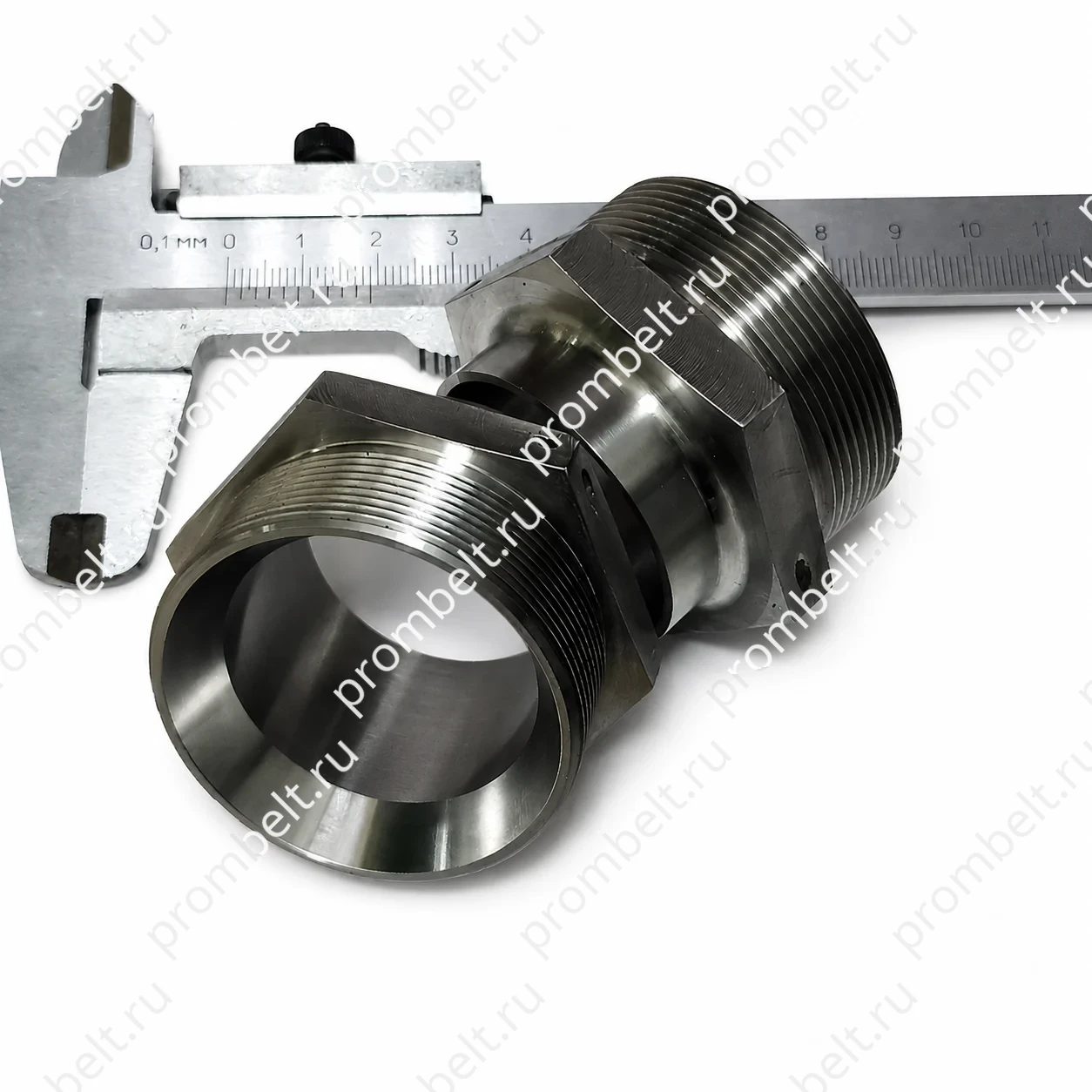

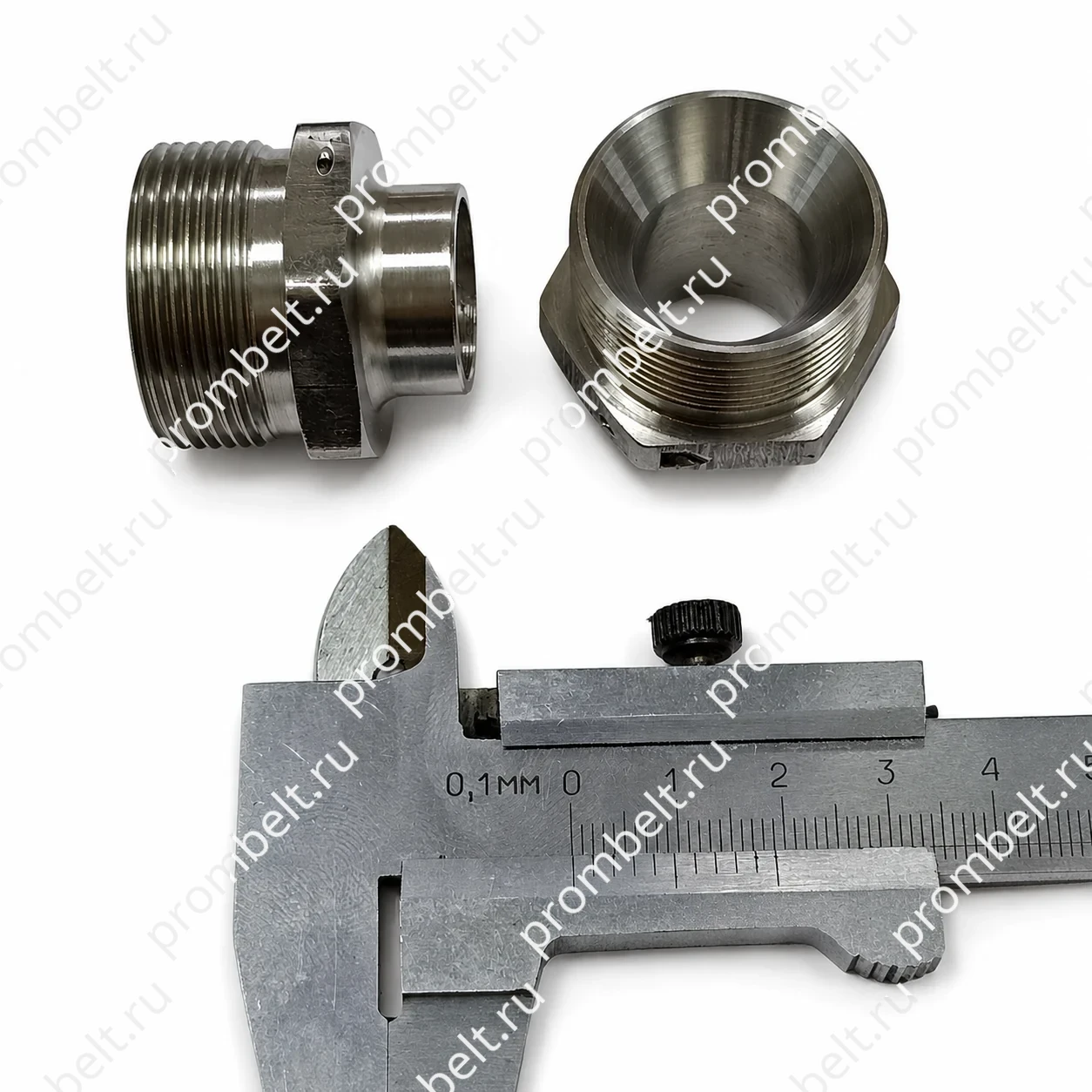

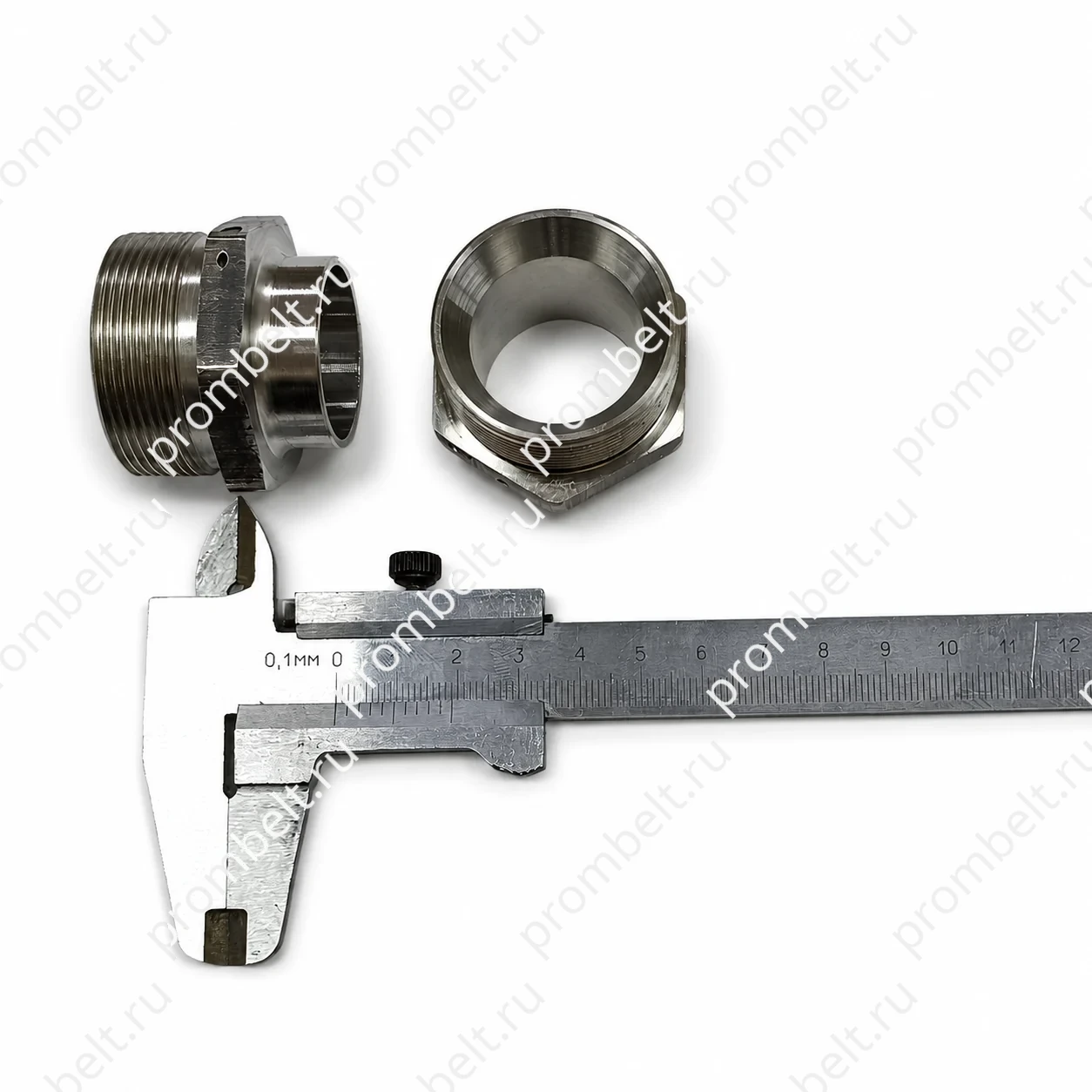

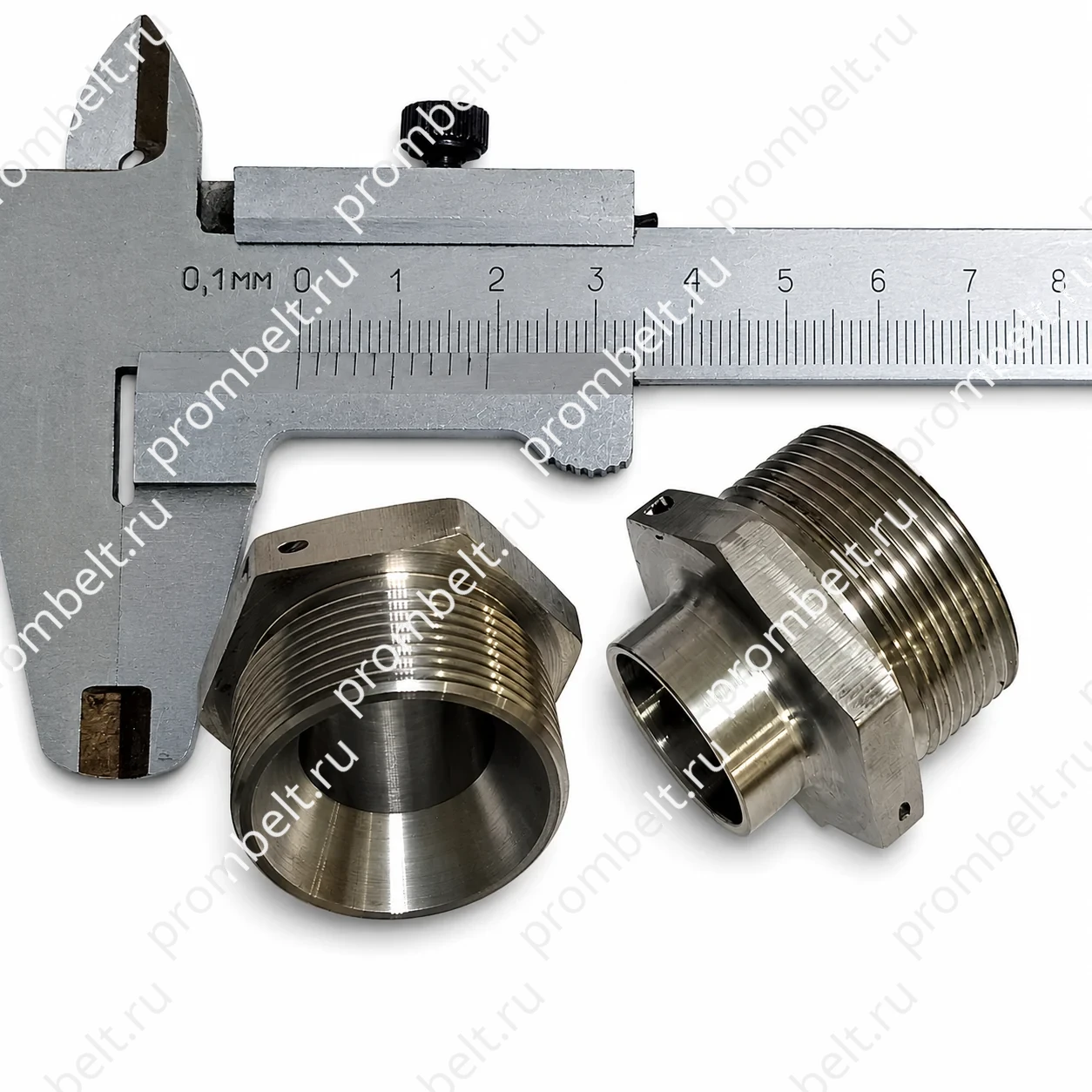

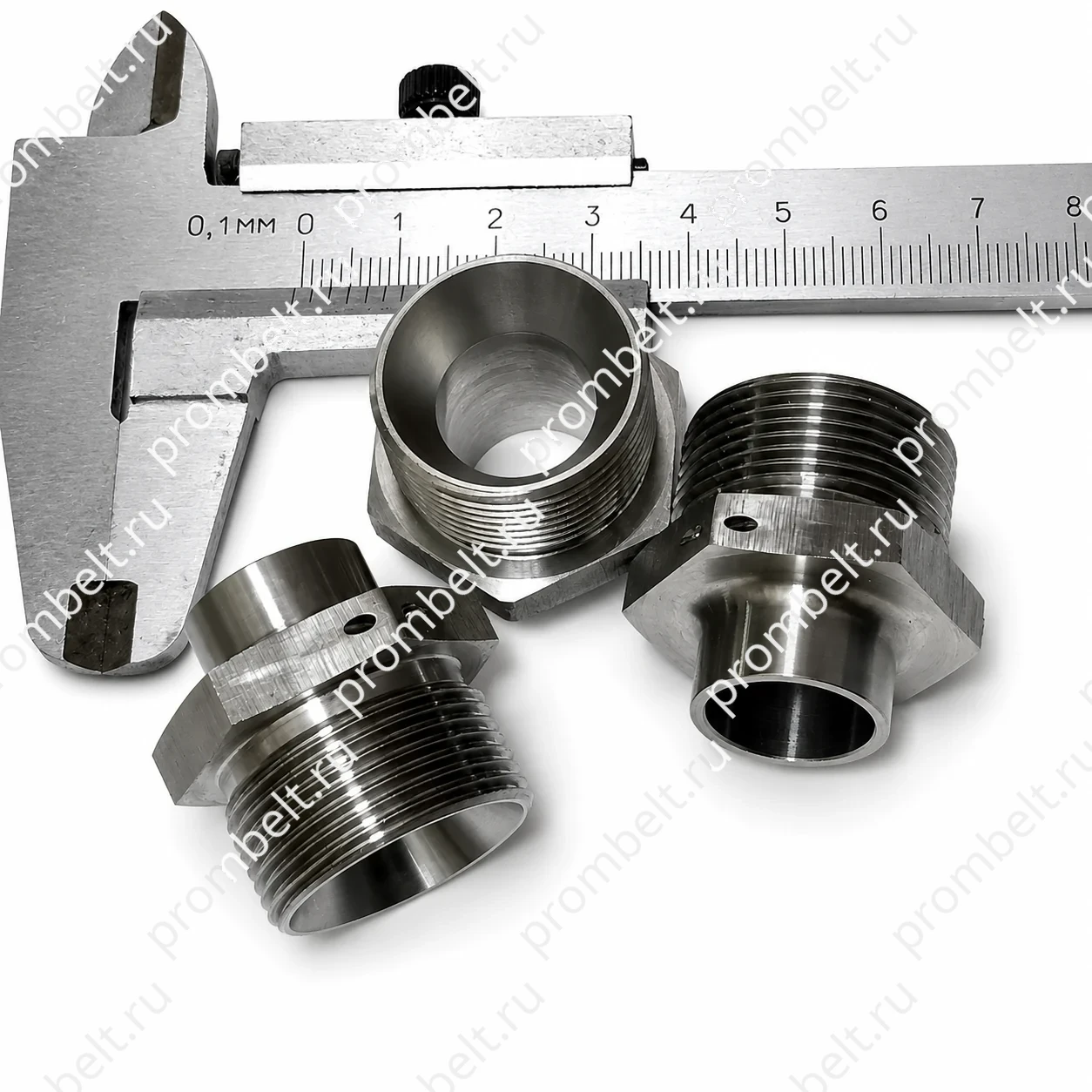

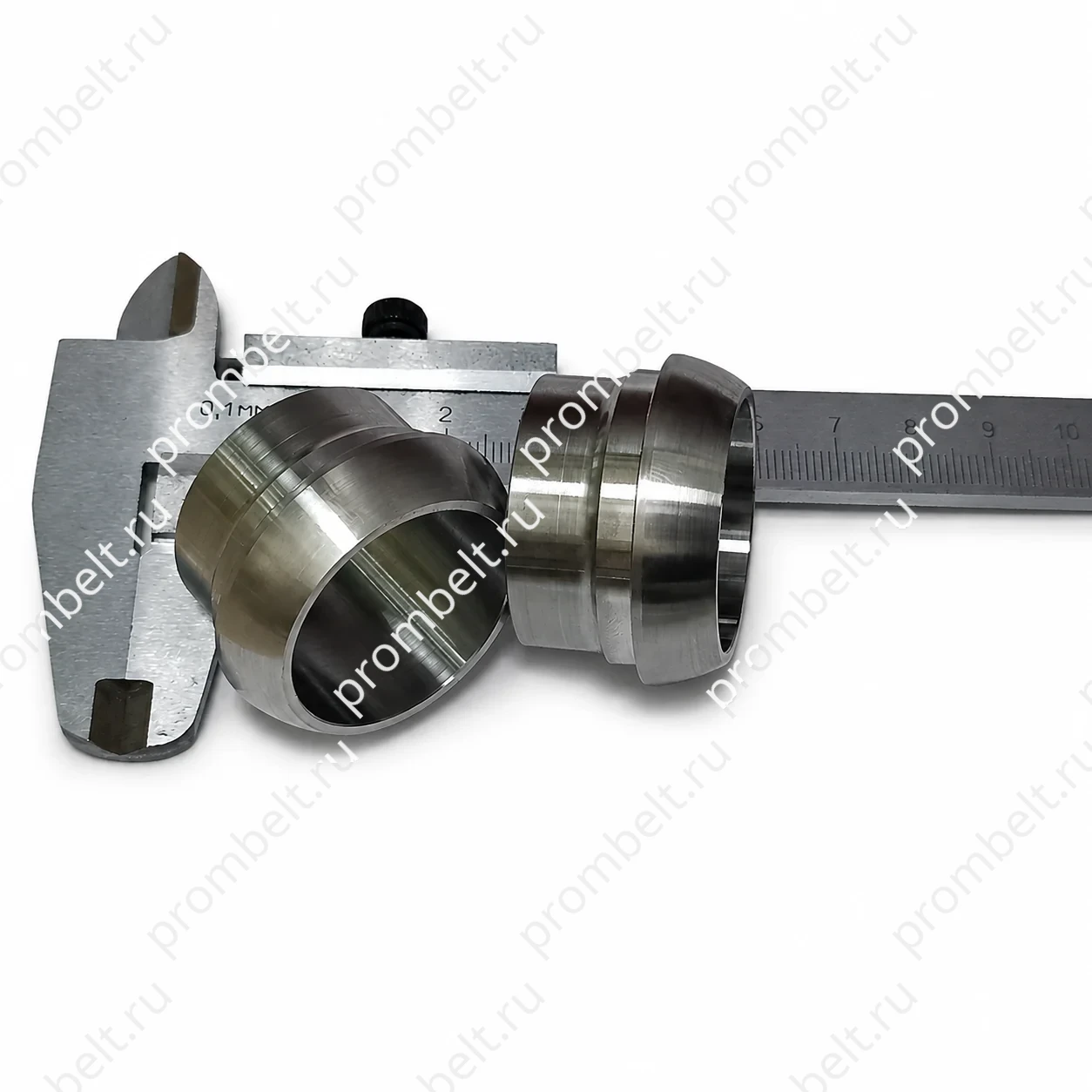

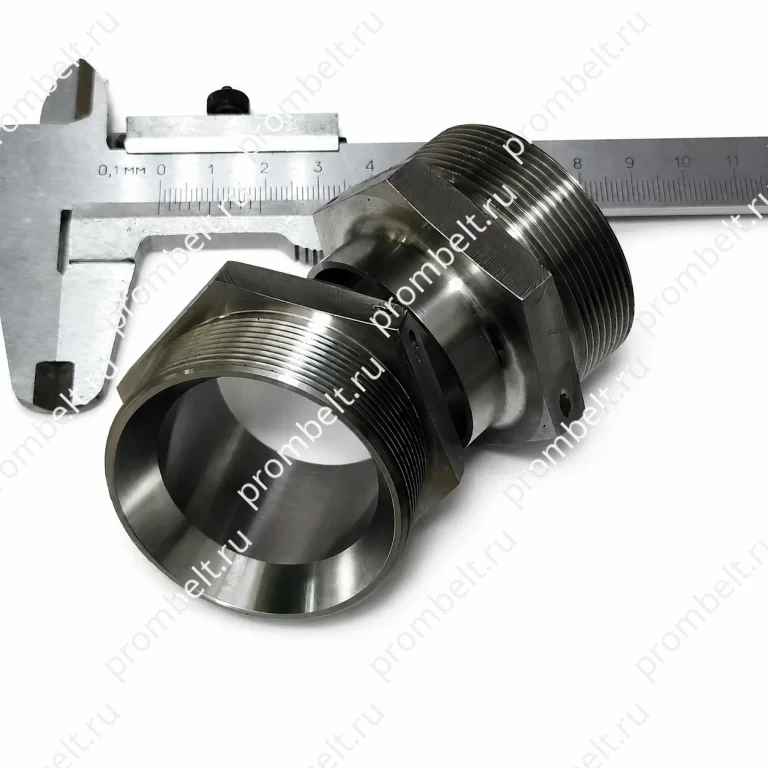

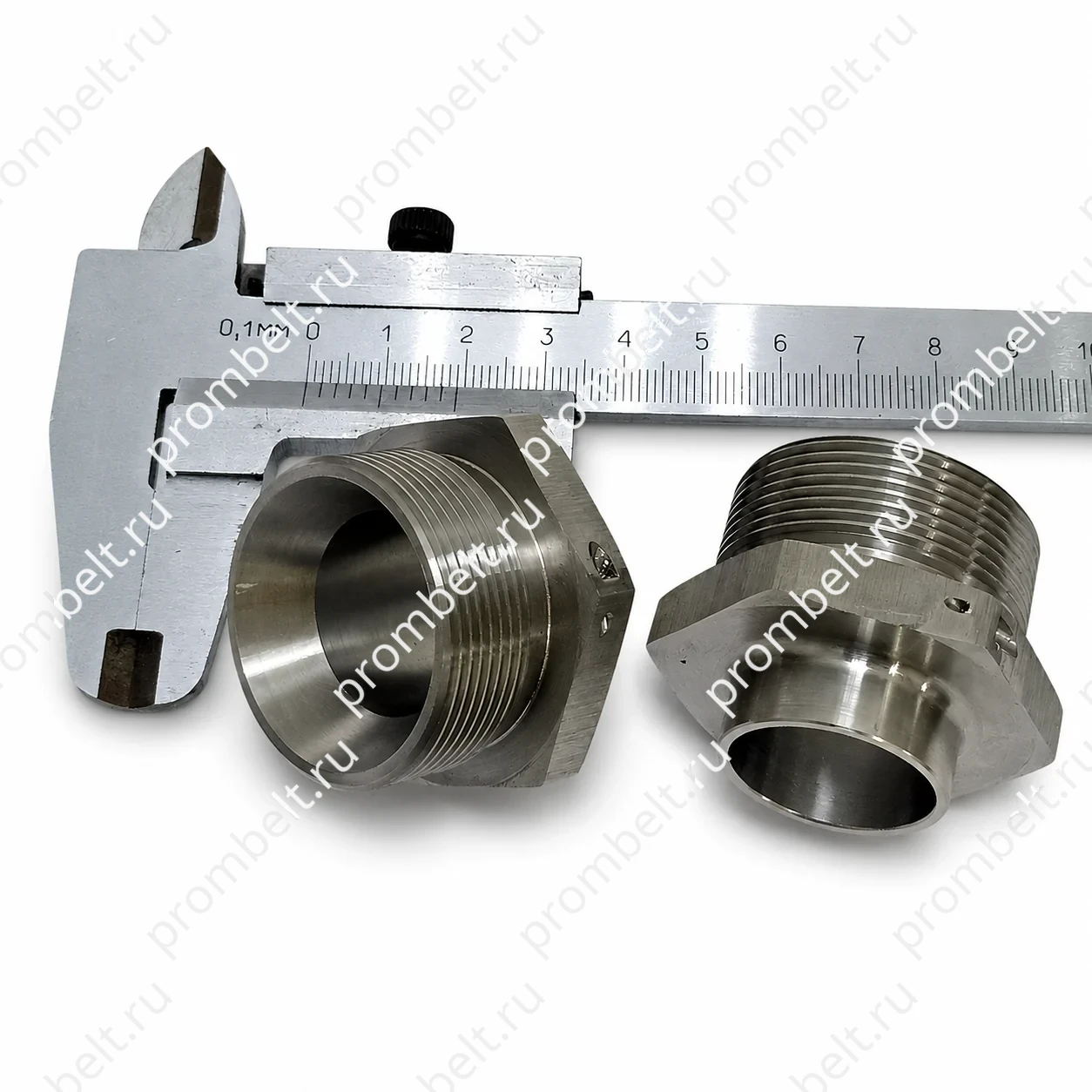

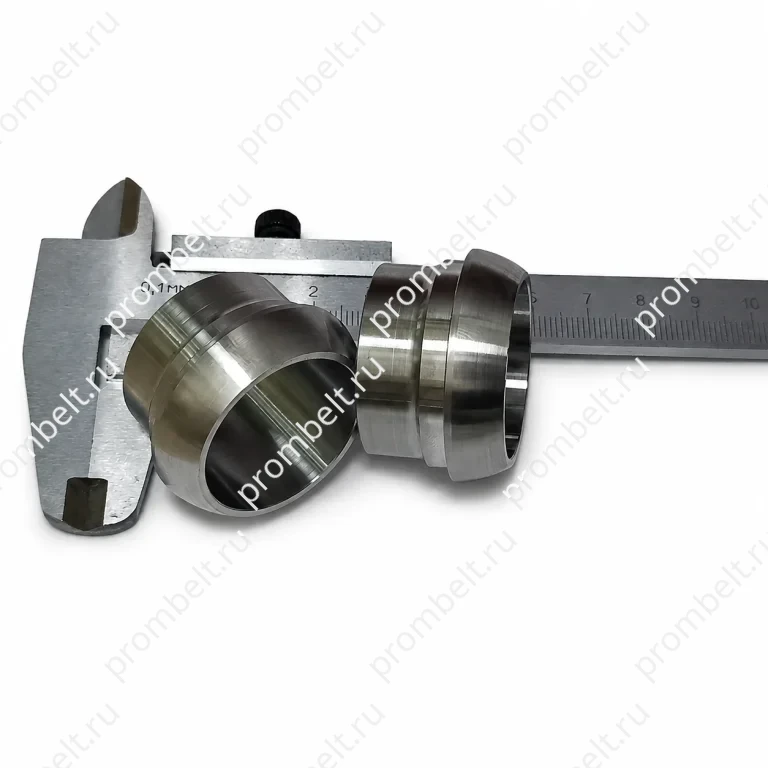

Штуцер приварной ГОСТ 16045-70
Изделие используется в соединениях трубопроводов по внутреннему конусу. Для расчёта отправьте готовое обозначение из спецификации и количество.
- Размерный ряд
- Dн 6–38 мм
- Резьба
- М14×1,5 — М45×1,5
- Размер под ключ
- S 17–50 мм
- Материалы
- 1 вариант по ГОСТ
Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.
Материалы по ГОСТ
- сталь марки 12Х18Н9Т (Х18Н9Т)
Штуцер приварной ГОСТ 16045-70: размеры и обозначения
Изделие используется в соединениях трубопроводов по внутреннему конусу.
Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.
Технические требования
- Материал: сталь марки 12Х18Н9Т (Х18Н9Т).
- Технические требования — по ГОСТ 16078—70.
Штуцер в сборке с приварным ниппелем
Позиции на схеме:
- Труба.
- Ниппель полусферический приварной ГОСТ 16042-70.
- Гайка накидная для полусферического ниппеля ГОСТ 16046-70.
- Штуцер приварной ГОСТ 16045-70.
- Проволока.
Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.
Штуцер приварной ГОСТ 16045-70: конструкция и размеры
Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.
Что указать в заявке
- готовое обозначение изделия по ГОСТ из спецификации
- количество изделий
- при наличии — спецификацию или чертёж
Вместе с штуцерами приварными по ГОСТ 16045-70 часто покупают:
Соединения трубопроводов по внутреннему конусу
ГОСТ 16042-70
Ниппель полусферический приварной
ГОСТ 16045-70
Штуцер приварной
ГОСТ 16046-70
Гайка накидная полусферического ниппеля
ГОСТ 16047-70
Гайка накидная сферического ниппеля
ГОСТ 16053-70
Угольник проходной
ГОСТ 16058-70
Тройник проходной
ГОСТ 16070-70
Проходник ввертной под резиновое уплотнение
ГОСТ 16077-70
Заглушка конусная
Схемы, обозначения и таблицы ГОСТ
Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.

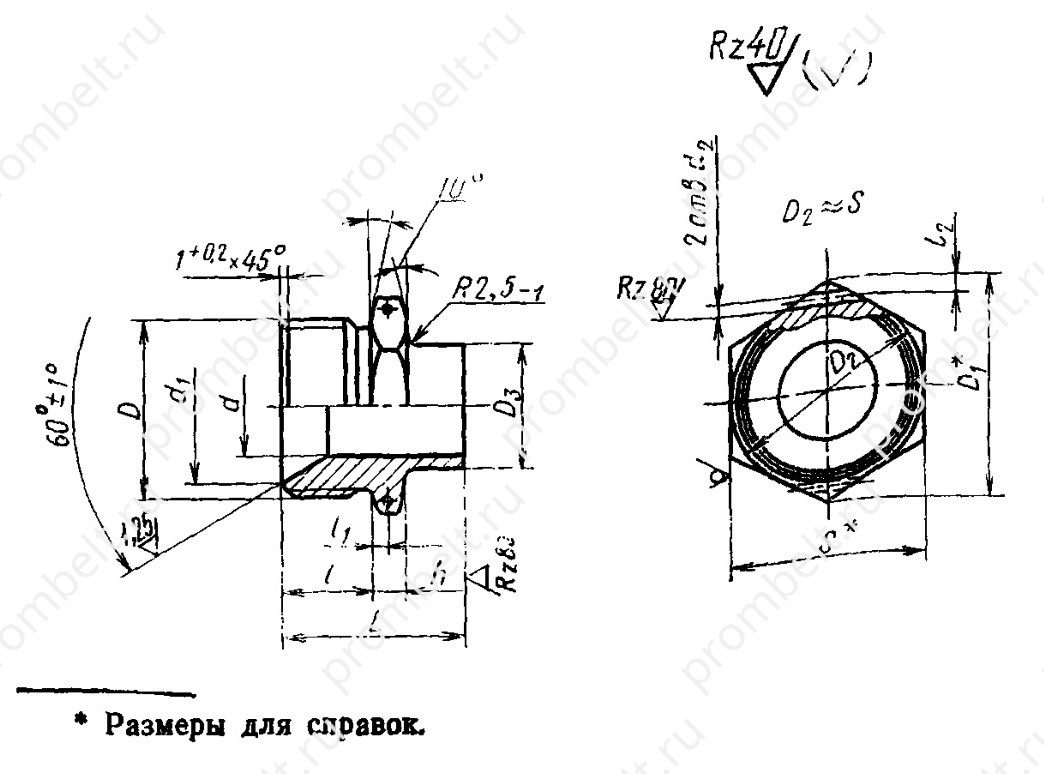

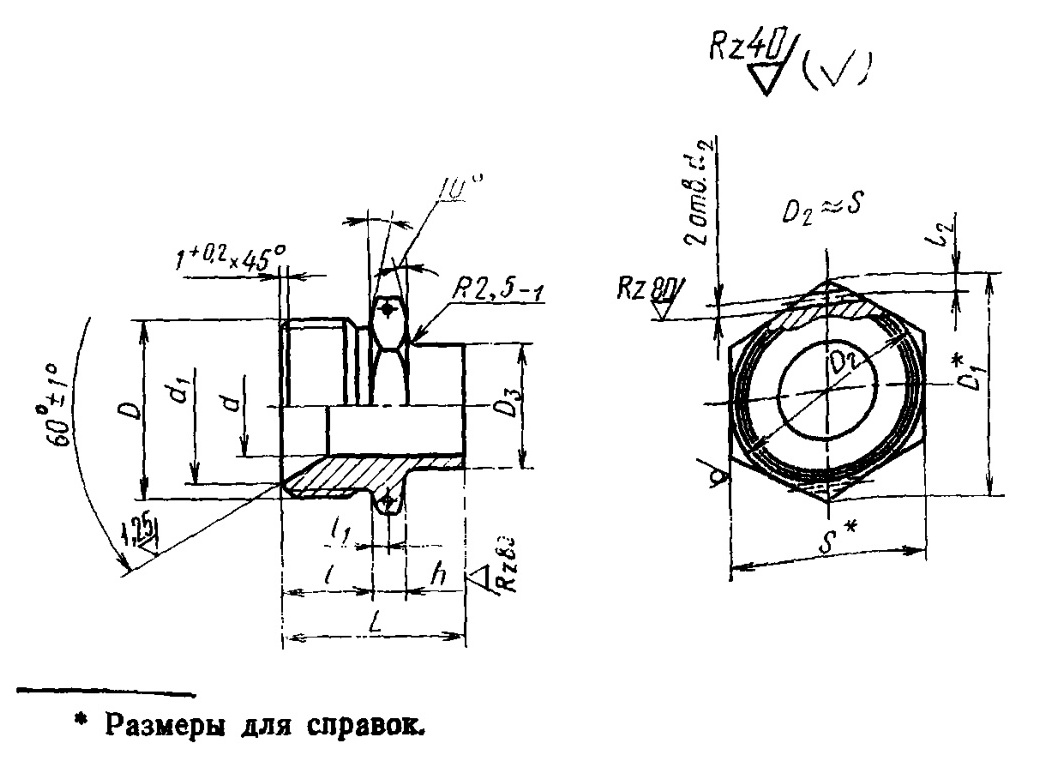

Конструкция и размеры
1. Конструкция и размеры приварных штуцеров должны соответствовать указанным на чертеже и в таблице.
Примеры условных обозначений
- Пример условного обозначения приварного штуцера к трубопроводу Dн 16:
Штуцер приварной 16—012 ГОСТ 16045—70 - То же, для изделий авиационной и общей техники:
Штуцер приварной 16—012А ГОСТ 16045—70
Таблица 1
| Размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Наружный диаметр труб Dн | d | d₁ | d₃ | Резьба D | D₁ | D₃ | S | l | l₁ | l₂ | L | h | Масса 100 шт. в кг |
| Пред. откл. +0,12 −0,06 | Пред. откл. | ||||||||||||
| ±0,4 | ±0,2 | ±0,4 | ±0,2 | ||||||||||
| 6 | 4,0 | 11,0 | 1,5 | M14×1,5 | 19,6 | 6,5 | 17 | 13 | 2,5 | 2,0 | 26 | 5 | 2,17 |
| 8 | 6,0 | 13,0 | M16×1,5 | 8,5 | 2,42 | ||||||||
| 10 | 8,0 | 15,0 | M18×1,5 | 21,9 | 10,5 | 19 | 2,94 | ||||||
| 12 | 10,0 | 17,0 | M20×1,5 | 25,4 | 12,5 | 22 | 3,0 | 28 | 6 | 3,76 | |||
| 14 | 12,0 | 19,0 | M22×1,5 | 27,7 | 14,5 | 24 | 4,27 | ||||||
| 16 | 14,0 | 21,0 | M24×1,5 | 31,2 | 16,5 | 27 | 15 | 30 | 5,43 | ||||
| 18 | 15,5 | 24,0 | M27×1,5 | 34,6 | 18,5 | 30 | 6,48 | ||||||
| 20 | 17,5 | 27,0 | M30×1,5 | 36,9 | 20,5 | 32 | 7,77 | ||||||
| 22 | 19,5 | 29,0 | M33×1,5 | 41,6 | 22,5 | 36 | 16 | 32 | 11,39 | ||||
| 25 | 22,5 | 32,0 | M36×1,5 | 47,3 | 25,5 | 41 | 17 | 33 | 7 | 12,40 | |||
| 28 | 25,5 | 35,0 | M39×1,5 | 28,5 | 12,63 | ||||||||
| 30 | 27,5 | 35,5 | 30,5 | 3,5 | 34 | 12,23 | |||||||
| 32 | 29,5 | 38,0 | 2,0 | M42×1,5 | 51,3 | 32,5 | 46 | 4,0 | 2,5 | 35 | 8 | 16,01 | |
| 34 | 31,5 | 41,0 | M45×1,5 | 34,5 | 16,40 | ||||||||
| 36 | 33,5 | 44,0 | M43×1,5 | 57,7 | 36,5 | 50 | 19,93 | ||||||
| 38 | 35,5 | 38,5 | 17,39 | ||||||||||
Материалы
Материалы указаны в таблицах и тексте ГОСТ.
