ГОСТ 16042-70
Ниппель полусферический приварной
Соединения трубопроводов по внутреннему конусу

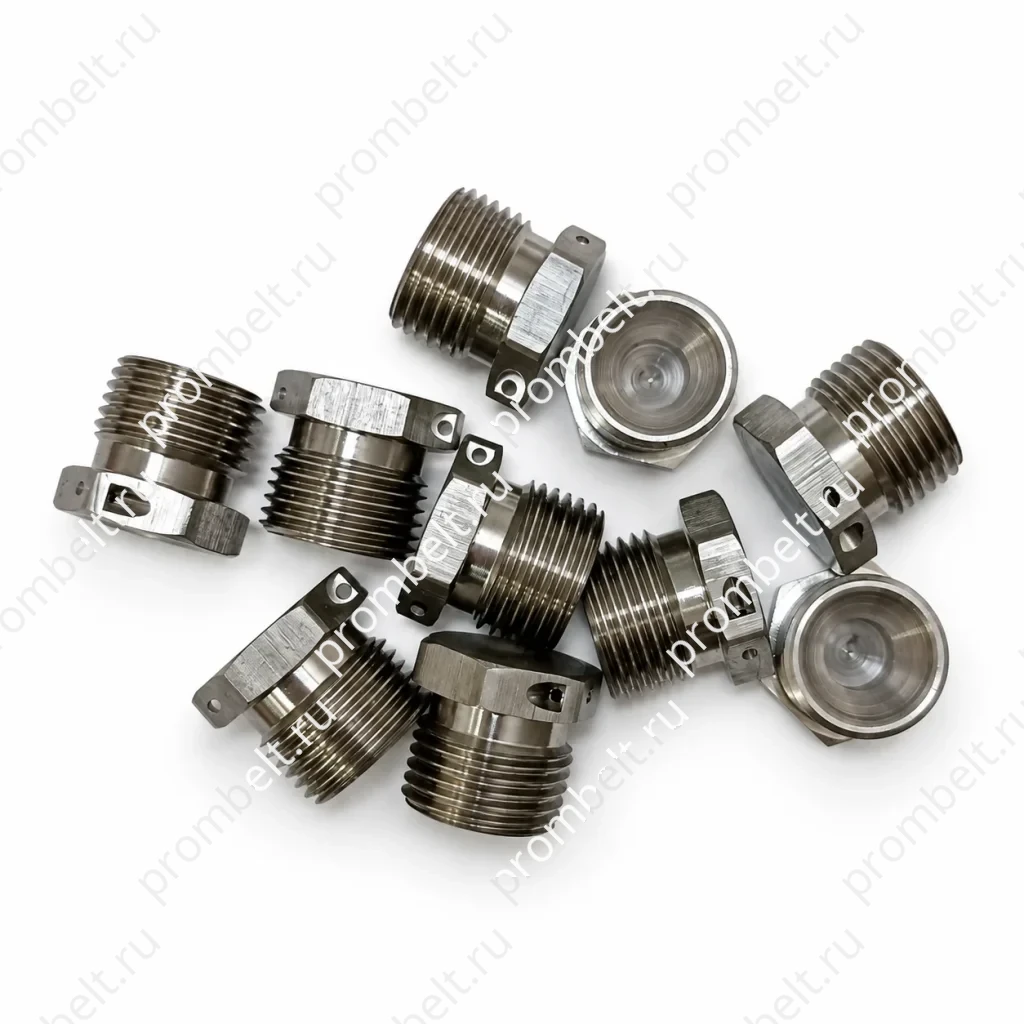

Заглушка конусная ГОСТ 16077-70
Изделие используется в соединениях трубопроводов по внутреннему конусу. Для расчёта отправьте готовое обозначение из спецификации и количество.
- Размерный ряд
- Dн 6–38 мм
- Резьба
- М14×1,5 — М48×1,5
- Размер под ключ
- S 17–50 мм
- Материалы
- 3 варианта по ГОСТ
Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.
Материалы по ГОСТ
- 022 сталь 45
- 012 сталь 12Х18Н9Т
- 011 сталь 13Х11Н2В2МФ

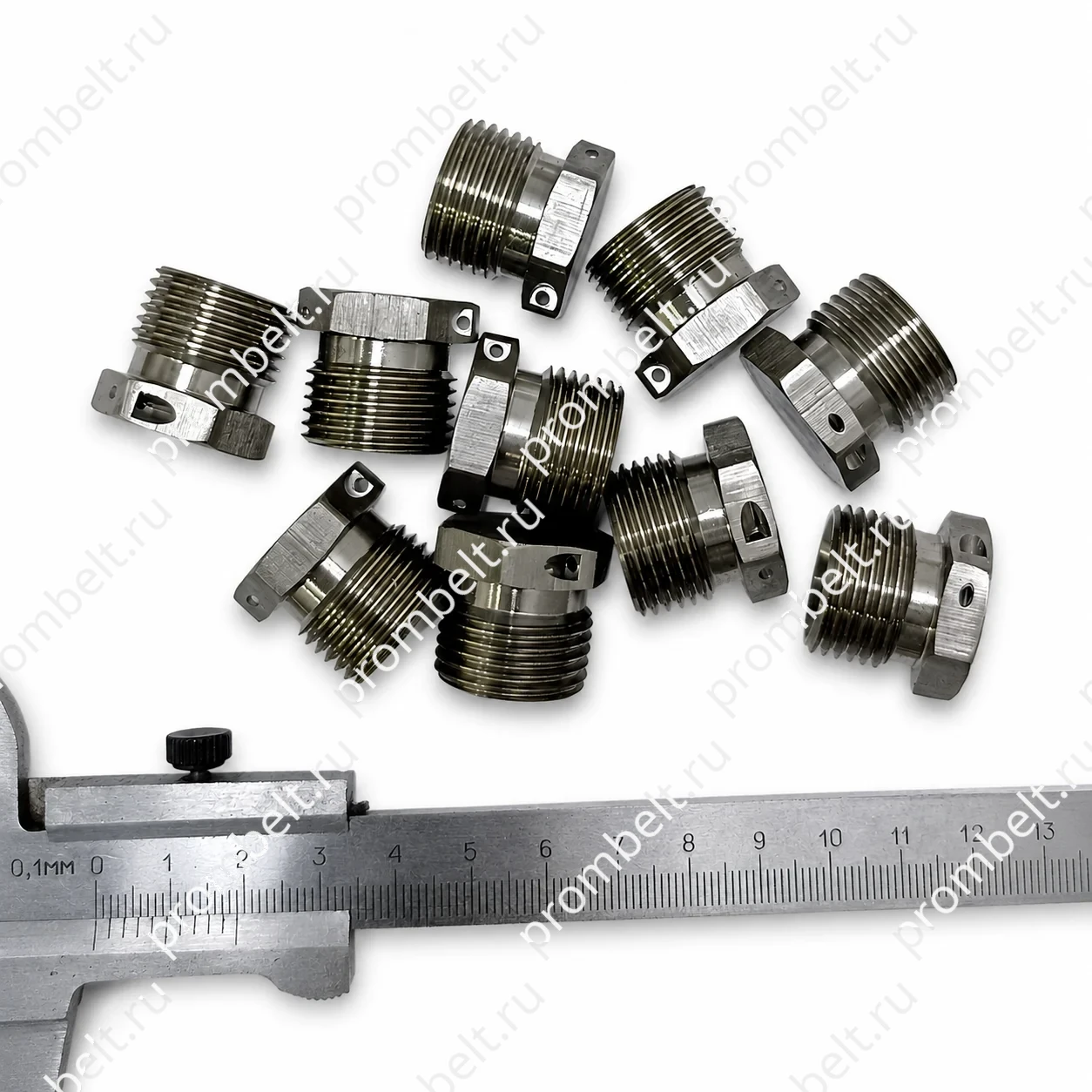

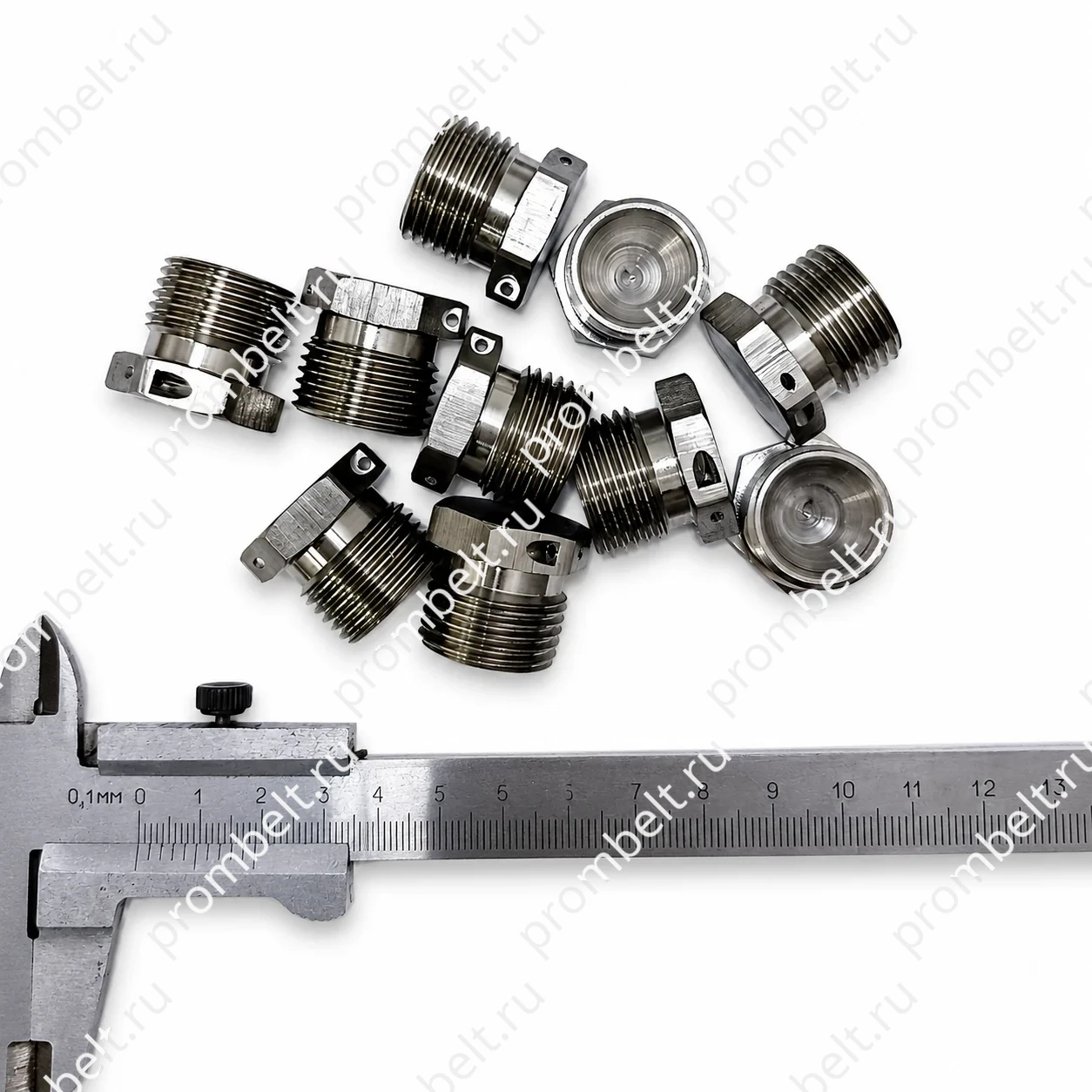

Заглушка конусная ГОСТ 16077-70: размеры и обозначения
Изделие используется в соединениях трубопроводов по внутреннему конусу.
Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.
Технические требования
- Материал: сталь марок 45, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).
- Технические требования — по ГОСТ 16078—70.

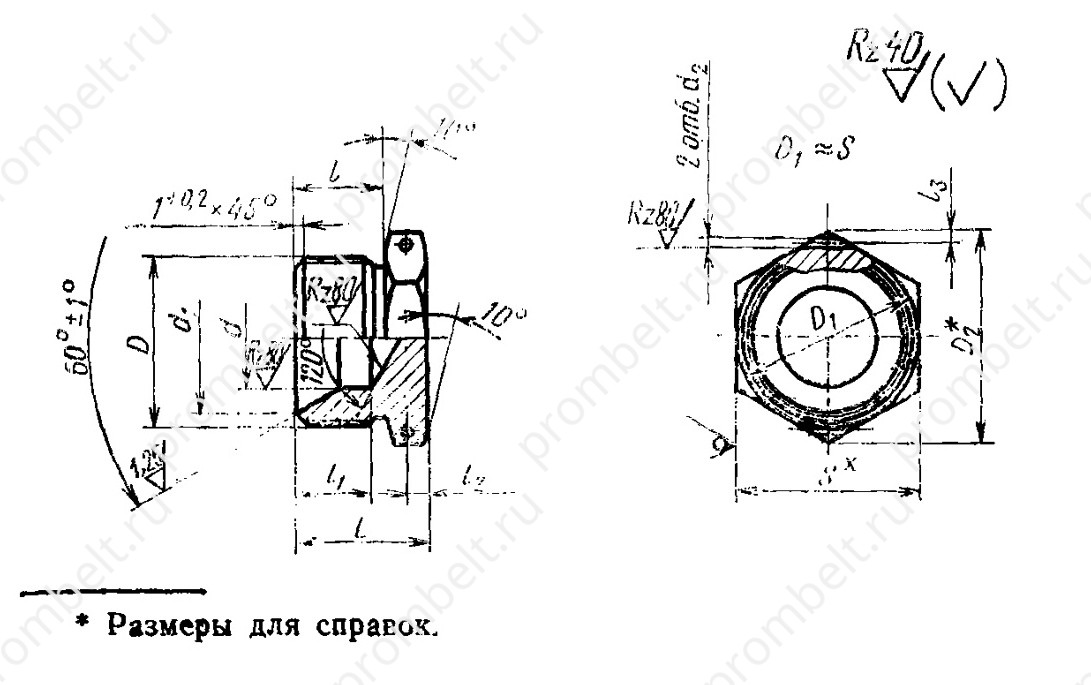

Заглушка конусная ГОСТ 16077-70: конструкция и размеры
Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.
Что указать в заявке
- готовое обозначение изделия по ГОСТ из спецификации
- количество изделий
- при наличии — спецификацию или чертёж
Вместе с заглушками конусными по ГОСТ 16077-70 часто покупают:
Соединения трубопроводов по внутреннему конусу
ГОСТ 16042-70
Ниппель полусферический приварной
ГОСТ 16045-70
Штуцер приварной
ГОСТ 16046-70
Гайка накидная полусферического ниппеля
ГОСТ 16047-70
Гайка накидная сферического ниппеля
ГОСТ 16053-70
Угольник проходной
ГОСТ 16058-70
Тройник проходной
ГОСТ 16070-70
Проходник ввертной под резиновое уплотнение
ГОСТ 16077-70
Заглушка конусная

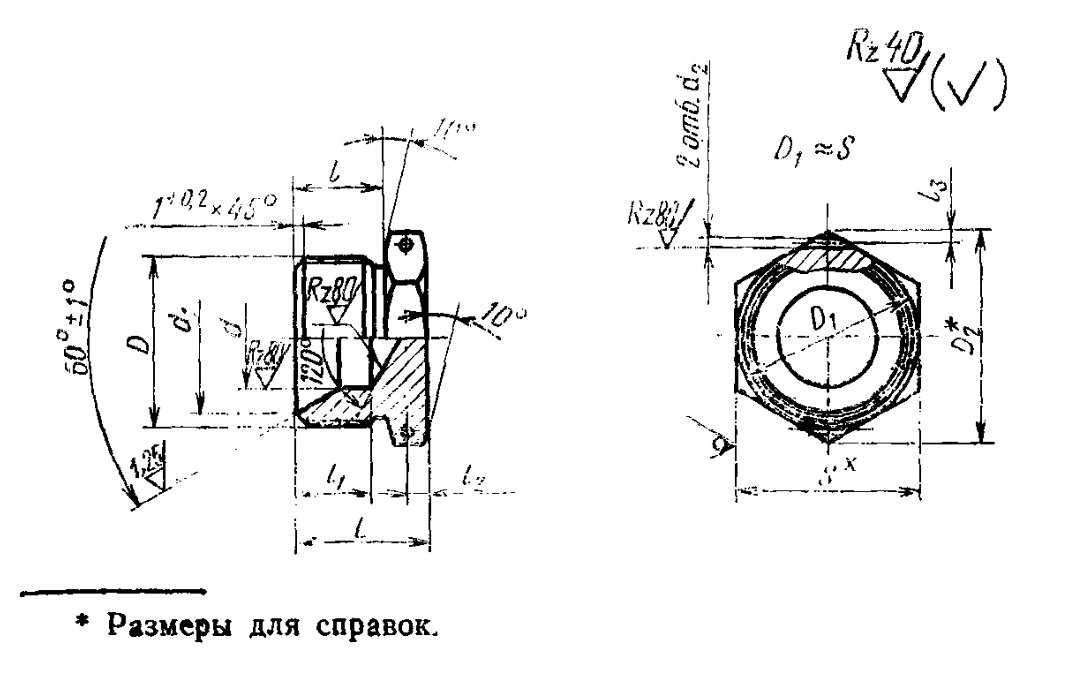

Схемы, обозначения и таблицы ГОСТ
Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.
Конструкция и размеры
1. Конструкция и размеры конусных заглушек должны соответствовать указанным на чертеже и в таблице.
Примеры условных обозначений
- Пример условного обозначения конусной заглушки к трубопроводу Dн 16 из стали марки 45:
Заглушка конусная 16—022 ГОСТ 16077—70 - То же, из стали марки 12Х18Н9Т:
Заглушка конусная 16—012 ГОСТ 16077—70 - То же, из стали марки 13Х11Н2В2МФ:
Заглушка конусная 16—011 ГОСТ 16077—70 - То же, для изделий авиационной и общей техники:
Заглушка конусная 16—022А ГОСТ 16077—70 - То же, для изделий авиационной и общей техники:
Заглушка конусная 16—012А ГОСТ 16077—70 - То же, для изделий авиационной и общей техники:
Заглушка конусная 16—011А ГОСТ 16077—70
Таблица 1
| Размеры, мм | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Наружный диаметр труб Dн | d | d₁ | d₂ Пред. откл. +0,12 −0,06 | Резьба D | D₂ | S | l | l₁ | l₂ | l₃ | L | Масса 100 шт. в кг |
| Пред. откл. | ||||||||||||
| ±0,4 | ±0,2 | ±0,4 | ||||||||||
| 6 | 4 | 11,0 | 1,5 | M14×1,5 | 19,6 | 17 | 13 | 12 | 2,5 | 2,0 | 18 | 1,94 |
| 8 | 6 | 13,0 | M16×1,5 | 2,76 | ||||||||
| 10 | 8 | 15,0 | M18×1,5 | 21,9 | 19 | 3,54 | ||||||
| 12 | 10 | 17,0 | M20×1,5 | 25,4 | 22 | 3,0 | 19 | 4,64 | ||||
| 14 | 12 | 19,0 | M22×1,5 | 27,7 | 24 | 5,10 | ||||||
| 16 | 14 | 21,0 | M24×1,5 | 31,2 | 27 | 15 | 21 | 5,65 | ||||
| 18 | 16 | 24,0 | M27×1,5 | 34,6 | 30 | 6,93 | ||||||
| 20 | 18 | 27,0 | M30×1,5 | 36,9 | 32 | 8,68 | ||||||
| 22 | 20 | 29,0 | M33×1,5 | 41,6 | 36 | 16 | 22 | 11,30 | ||||
| 24 | 22 | 13,20 | ||||||||||
| 25 | 23 | 32,0 | M36×1,5 | 47,3 | 41 | 17 | 11 | 23 | 12,90 | |||
| 28 | 26 | 35,0 | M39×1,5 | 15,80 | ||||||||
| 30 | 28 | 35,5 | 17,40 | |||||||||
| 32 | 30 | 38,0 | 2,0 | M42×1,5 | 53,1 | 46 | 4,0 | 2,5 | 25 | 21,90 | ||
| 34 | 32 | 38,0 | M45×1,5 | 24,40 | ||||||||
| 36 | 34 | 44,0 | M48×1,5 | 57,7 | 50 | 27,60 | ||||||
| 38 | 36 | 28,90 | ||||||||||
Материалы
- 022 — Сталь марки 45
- 012 — Сталь марки 12Х18Н9Т
- 011 — Сталь марки 13Х11Н2В2МФ
