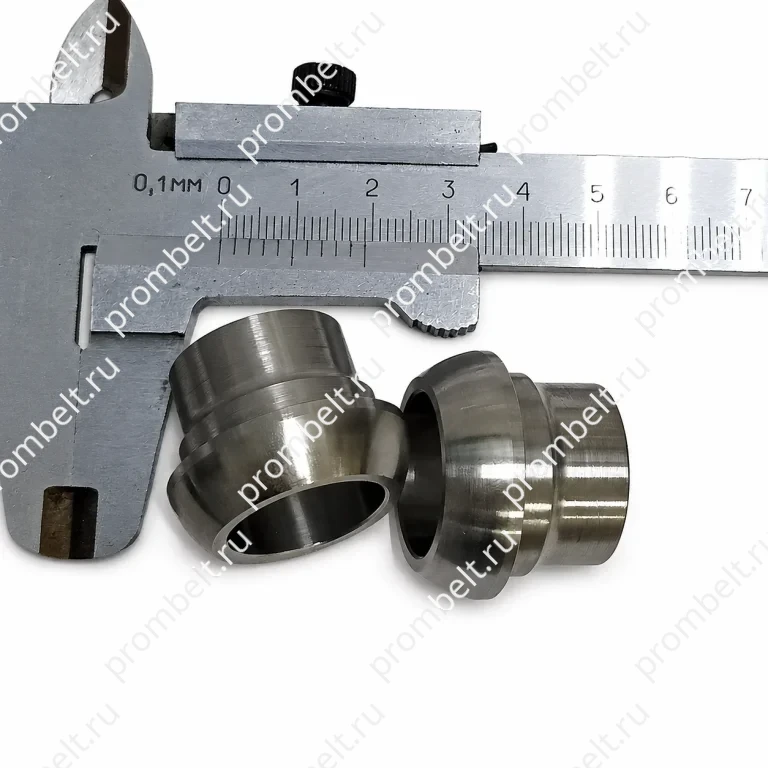

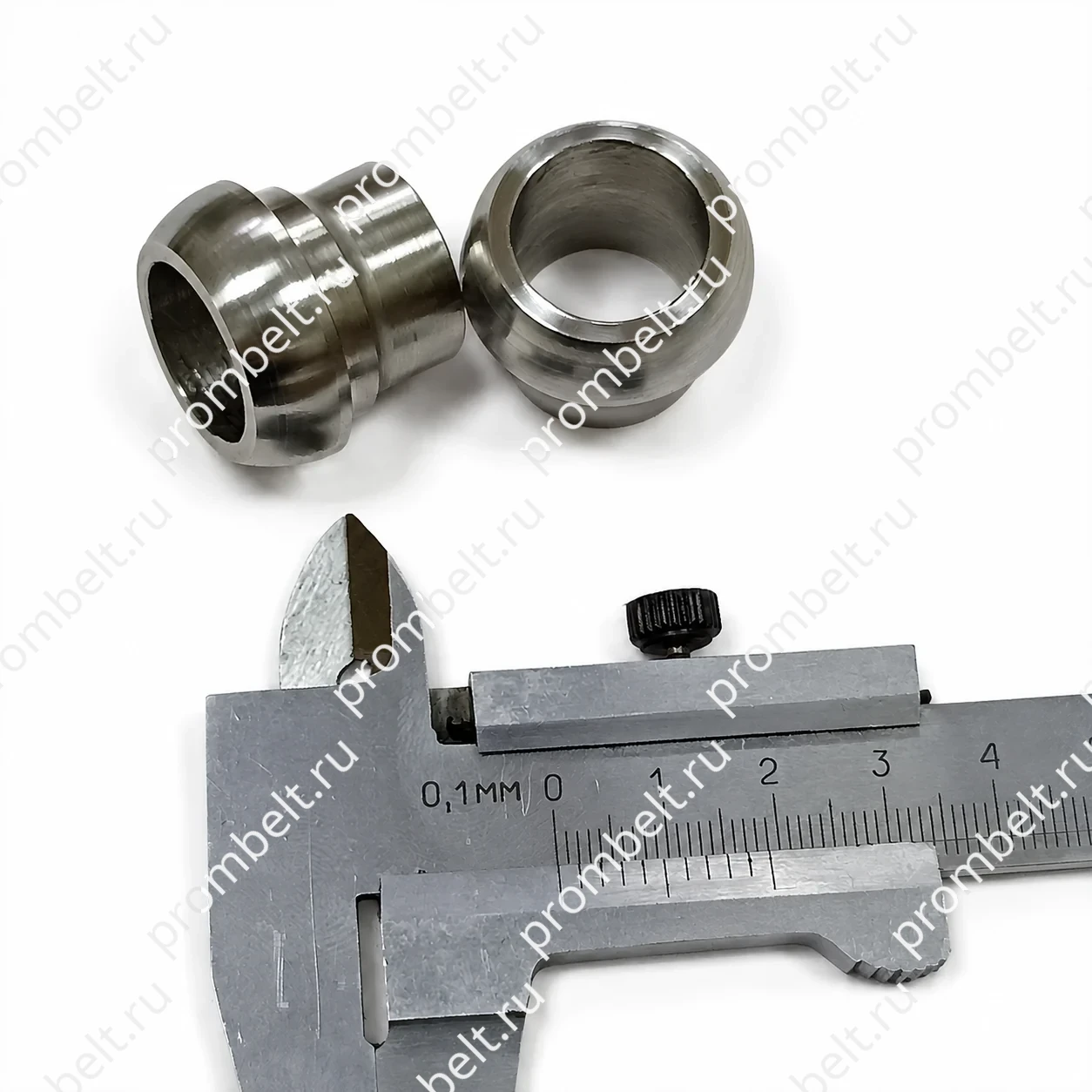

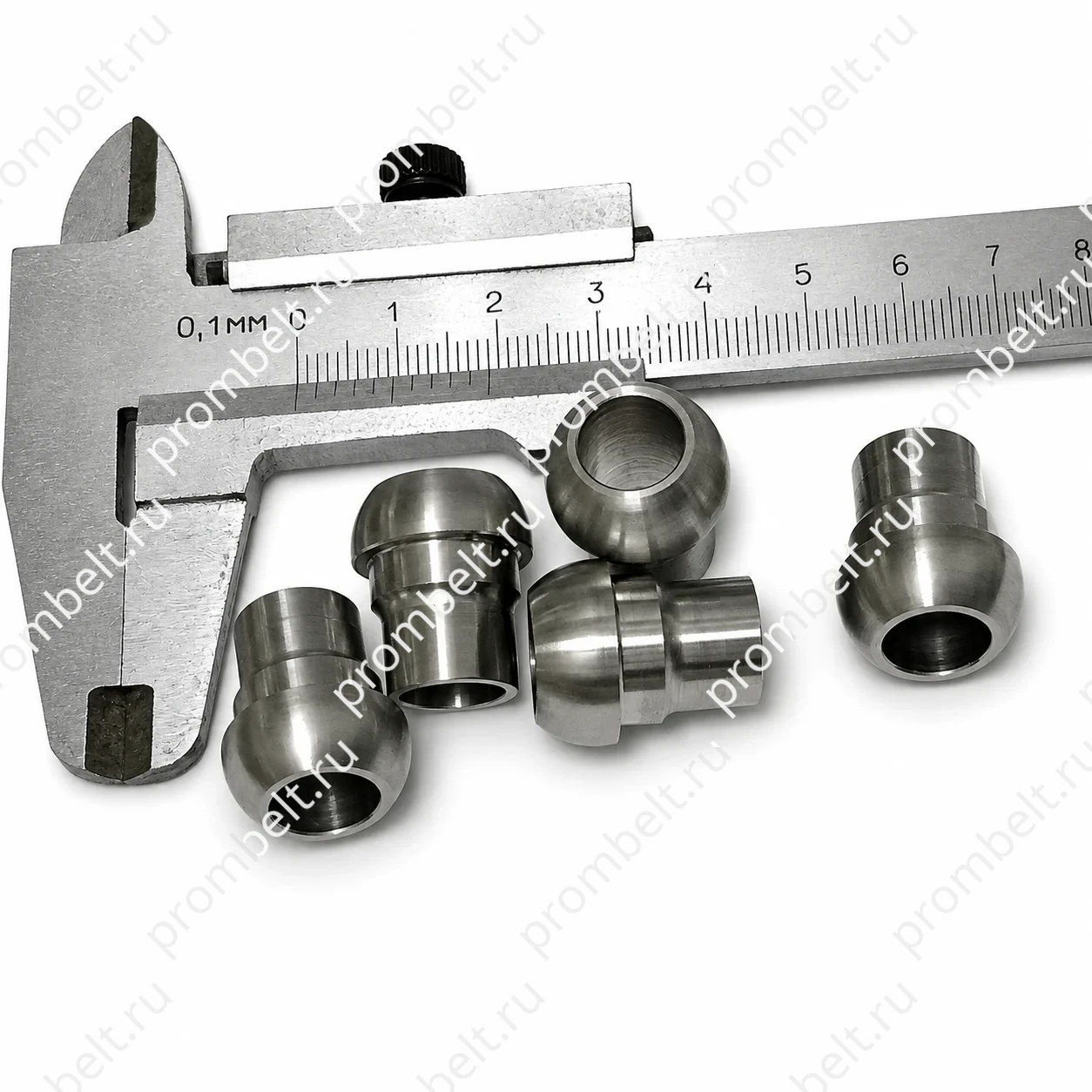

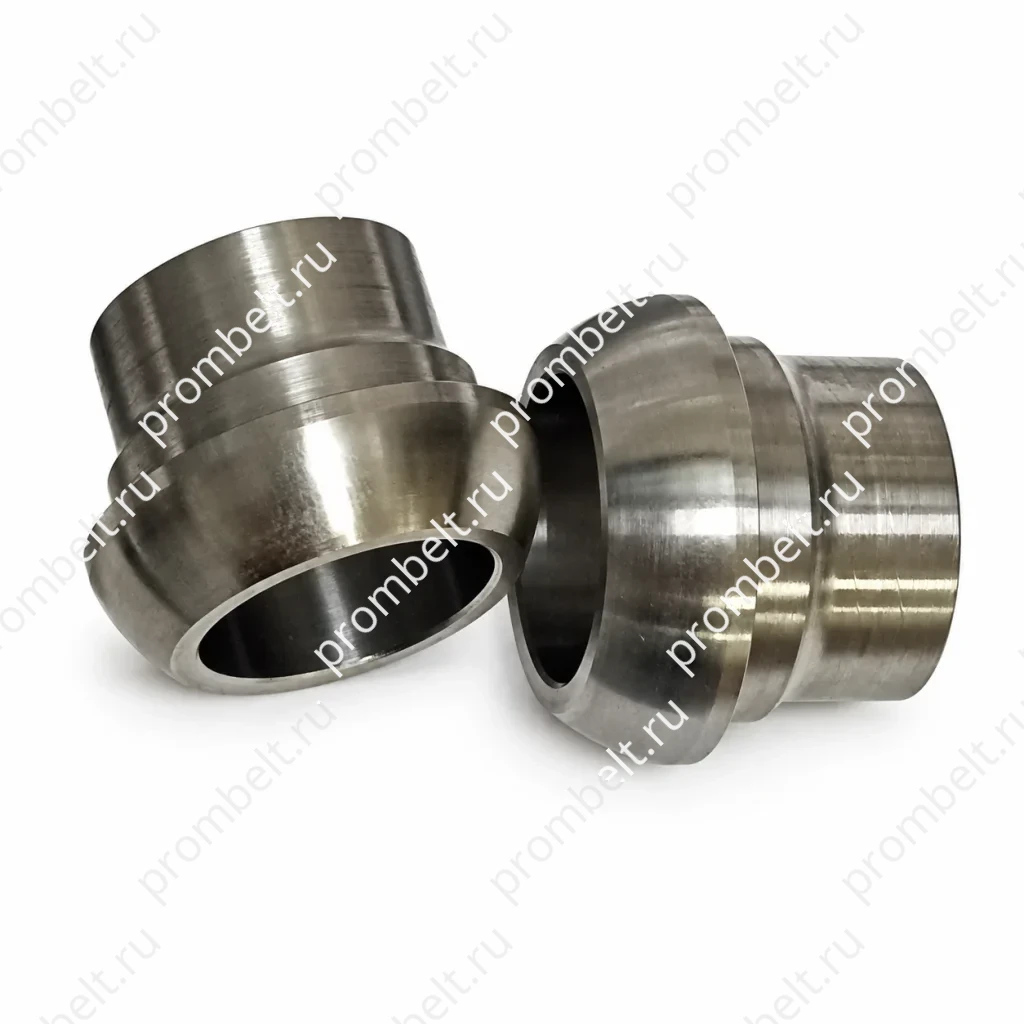

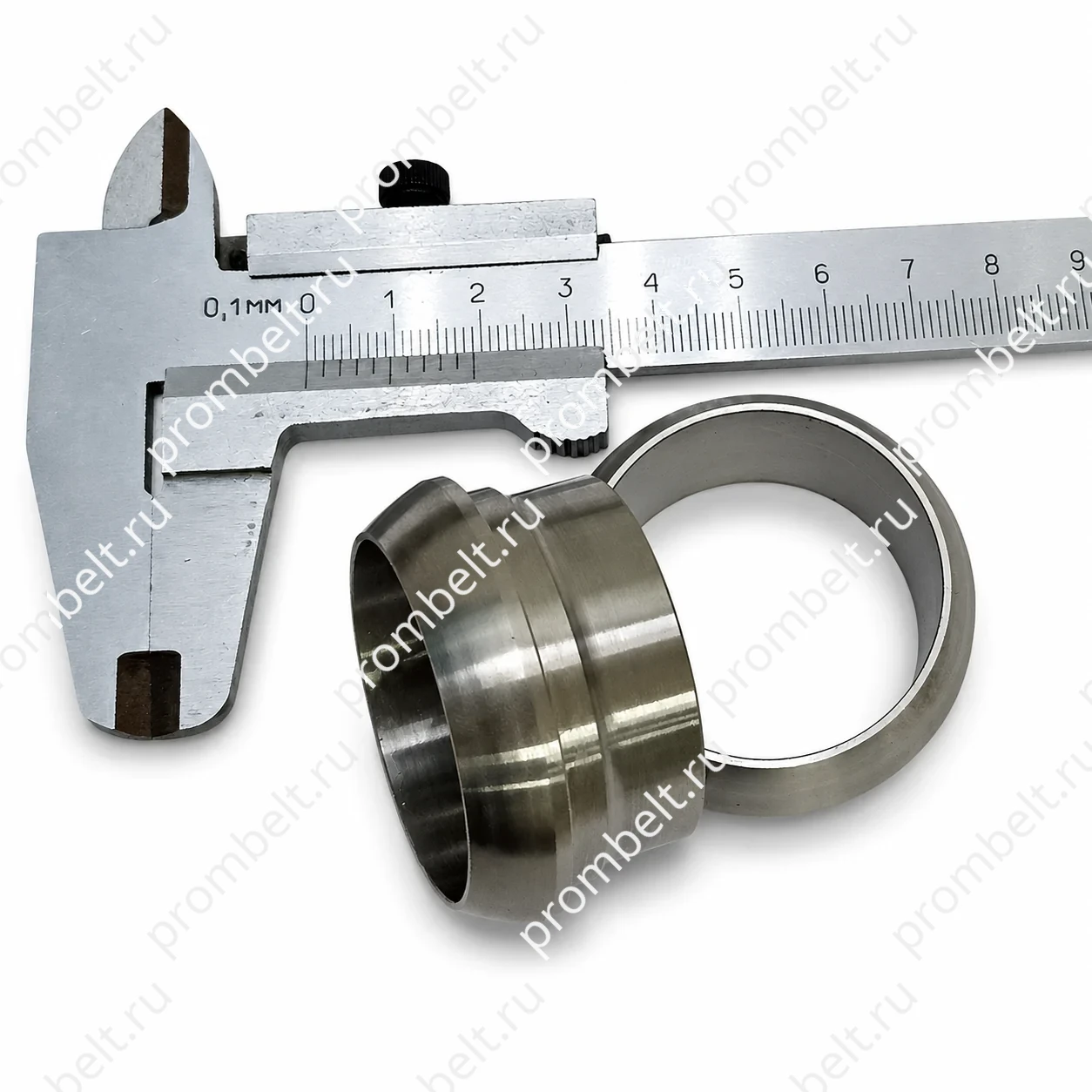

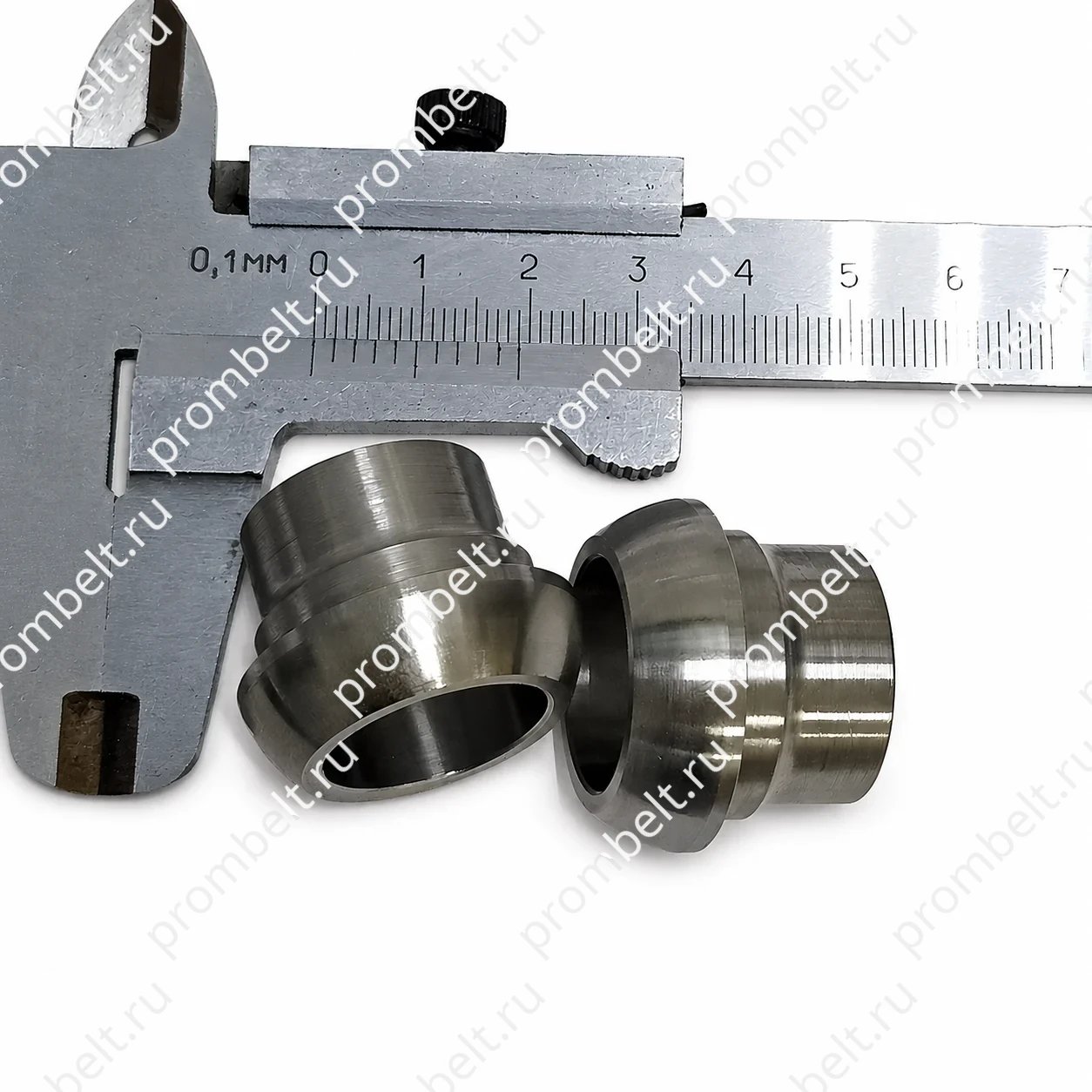

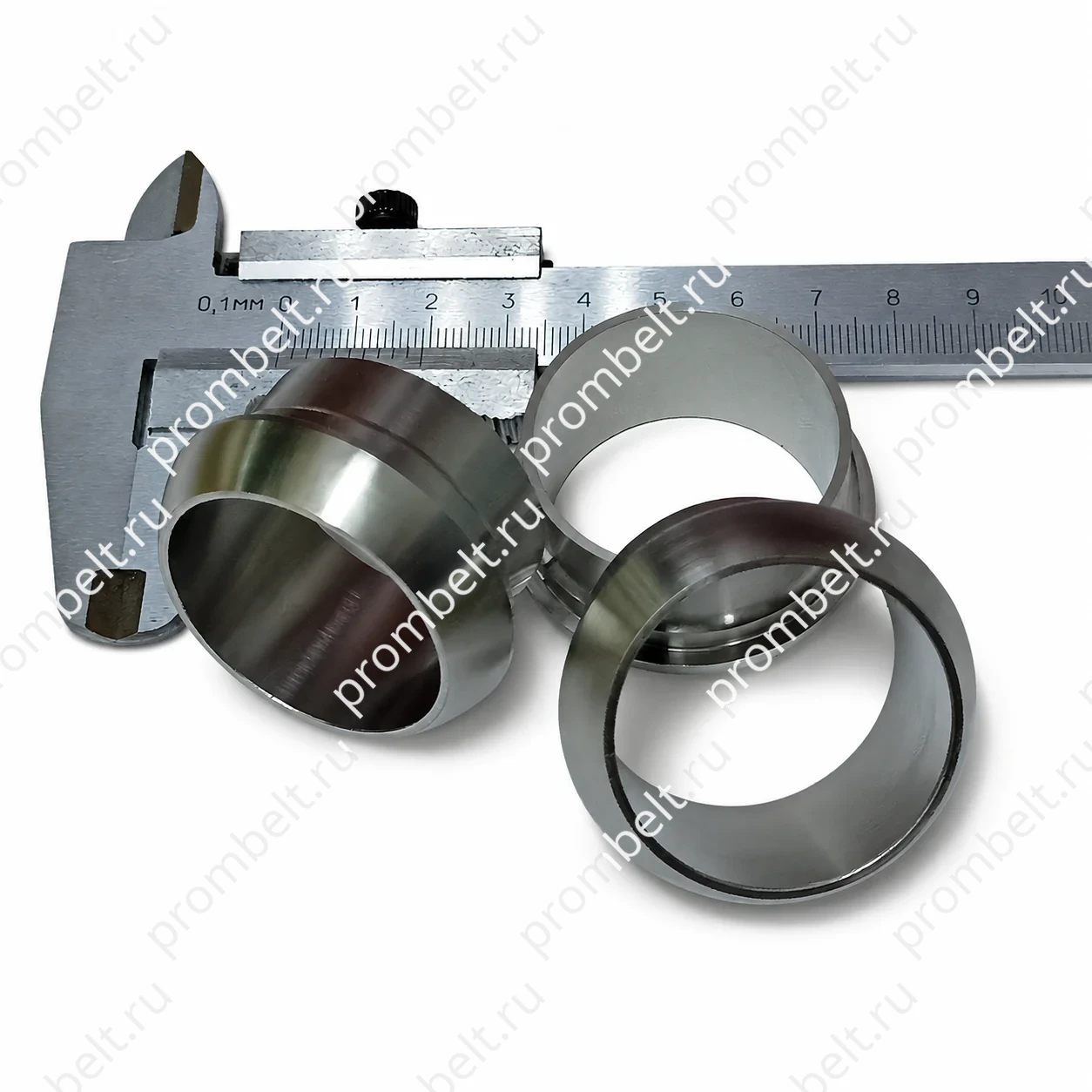

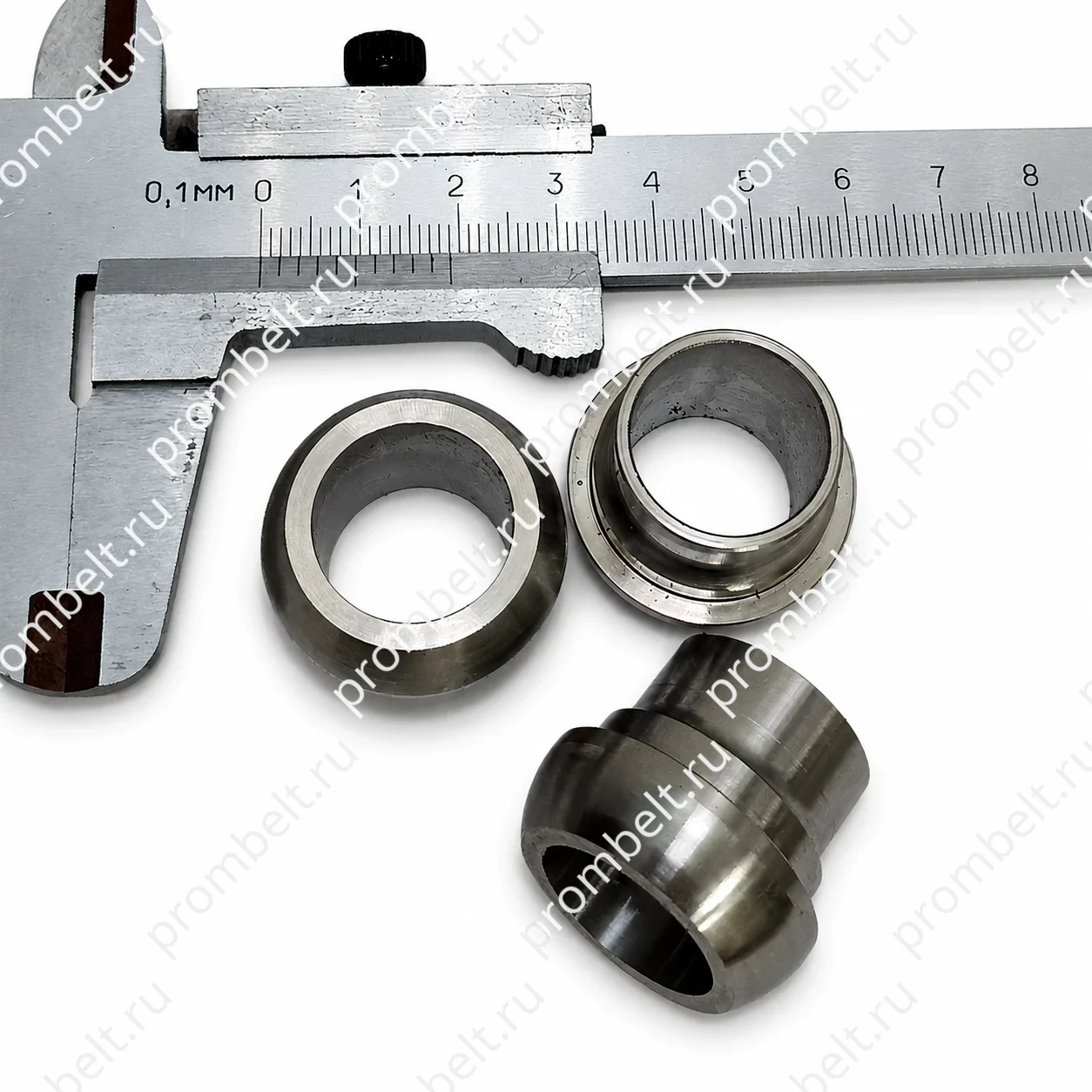

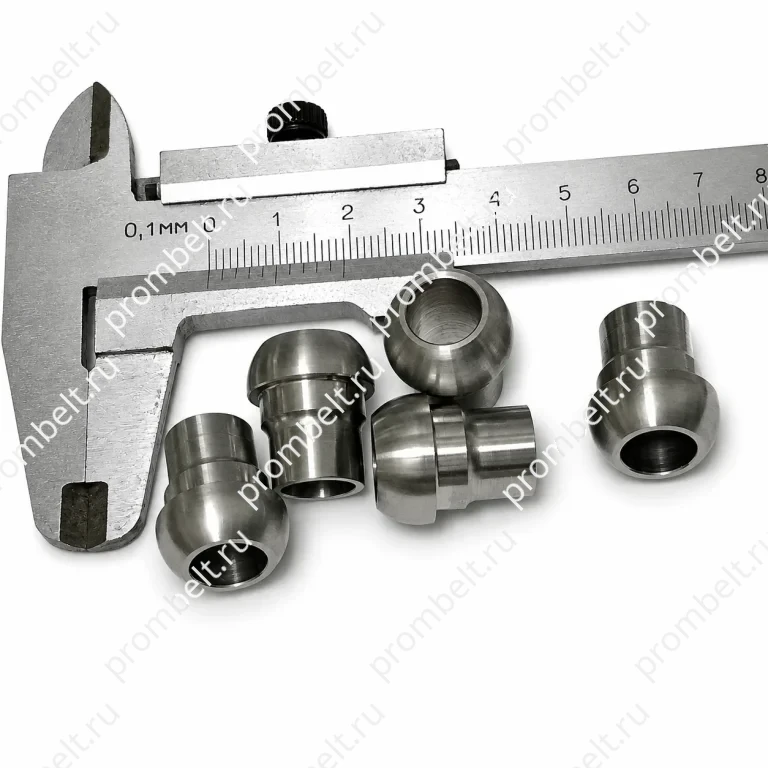

Ниппель полусферический приварной ГОСТ 16042-70

Полусферический приварной ниппель из стали 12Х18Н9Т для соединений трубопроводов по внутреннему конусу. Обозначение материала — 012.

Размерный ряд
Dн 6–38 мм
Материалы
1 вариант по ГОСТ

Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.

Материалы по ГОСТ

  • 012 сталь 12Х18Н9Т
Для расчёта
Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ
Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.

Конструкция и технические требования

Соединения с приварными ниппелями предназначены для агрессивных сред по п. 1.2 ГОСТ 16078-70. Применимость к конкретной среде определяется материалами и условиями работы системы.

  1. Материал: сталь марки 12Х18Н9Т (Х18Н9Т).
  2. Кромку В не притуплять. Заусенцы на кромке не допускаются.
  3. Допуски радиального биения сферы D₁ и торцового — поверхности Б относительно оси поверхности А — 0,05 мм.

Требования к покрытиям, контролю и маркировке — по ГОСТ 16078-70 с учётом требований ГОСТа изделия.

Маркировка

Наружный диаметр трубы и клеймо ОТК наносят в месте, указанном на схеме ниппеля. Для тонкостенных и малогабаритных деталей допускается маркировка краской или на бирке по согласованию с заказчиком (ГОСТ 16078-70, пп. 3.1–3.4).

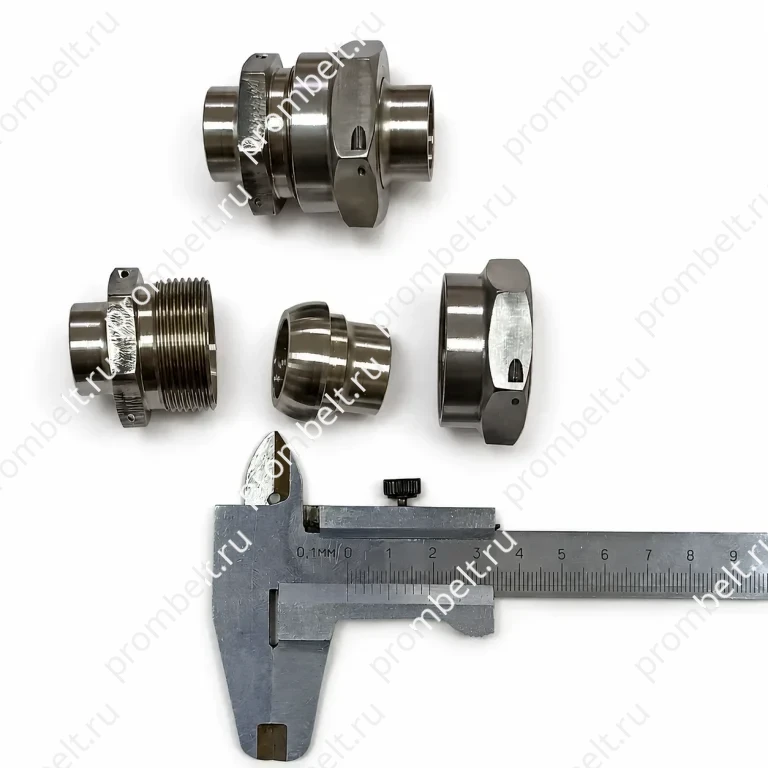

Ниппель в сборке со штуцером и накидной гайкой

Схема по ГОСТ 16078-70: сборка с полусферическим приварным ниппелем
Схема по ГОСТ 16078-70, приложение, черт. 2.

Позиции на схеме:

  1. Труба.
  2. Ниппель полусферический приварной ГОСТ 16042-70.
  3. Гайка накидная для полусферического ниппеля ГОСТ 16046-70.
  4. Штуцер приварной ГОСТ 16045-70.
  5. Проволока.

Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.

Вместе с ниппелями полусферическими приварными по ГОСТ 16042-70 часто покупают:

Соединения трубопроводов по внутреннему конусу

Схемы, обозначения и таблицы ГОСТ

Конструкция и размеры

1. Конструкция и размеры приварных ниппелей должны соответствовать указанным на чертеже и в таблице.

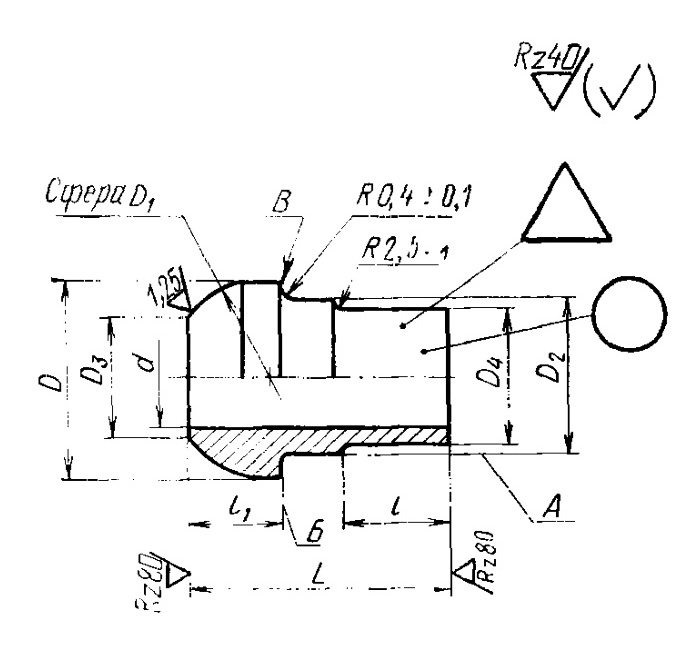

Схема по ГОСТ 16042-70
Схема по ГОСТ 16042-70

Примеры условных обозначений

  • Пример условного обозначения приварного ниппеля к трубопроводу Dн 18: Ниппель приварной 18—012 ГОСТ 16042—70

    18 — наружный диаметр трубы, мм; 012 — сталь 12Х18Н9Т. Суффикс А в примере ГОСТ относится к изделиям авиационной и общей техники.

  • То же, для изделий авиационной и общей техники: Ниппель приварной 18—012А ГОСТ 16042—70

Таблица 1

Таблица 1
Размеры, мм
Наружный
диаметр труб
Dн		dDD₁D₂D₃D₄ll₁LМасса 100 шт.
в кг
Пред.
откл.
по h11		Номин.Пред.
откл.		Пред.
откл.
по b11		Пред. откл.
h11±0,2±0,4
6411,511,5+0,2
−0,1		8,55,56,58,56,5190,66
8613,513,510,57,58,50,83
10815,515,512,59,510,59,07,0201,08
121017,517,514,511,512,59,57,5211,35
141219,519,516,513,514,510,08,0221,64
161421,521,518,515,516,510,58,523,01,96
1815,524,024,5±0,221,017,518,52,46
2017,527,528,023,021,520,52,89
2219,530,030,525,023,022,53,47
2522,532,533,028,025,025,53,69
2825,535,536,031,028,028,54,10
3027,536,538,033,029,530,54,18
3229,539,041,035,032,032,511,09,024,04,99
3431,542,044,037,034,034,55,51
3633,545,047,039,037,536,56,39
3835,545,541,038,038,55,82

Материалы

Обозначения материалов
ОбозначениеМатериал
012 / 012АСталь 12Х18Н9Т (Х18Н9Т)

Формат обозначения — по ГОСТ изделия; коды материалов — по ГОСТ 16078-70.
