ГОСТ 16042-70
Ниппель полусферический приварной
Соединения трубопроводов по внутреннему конусу

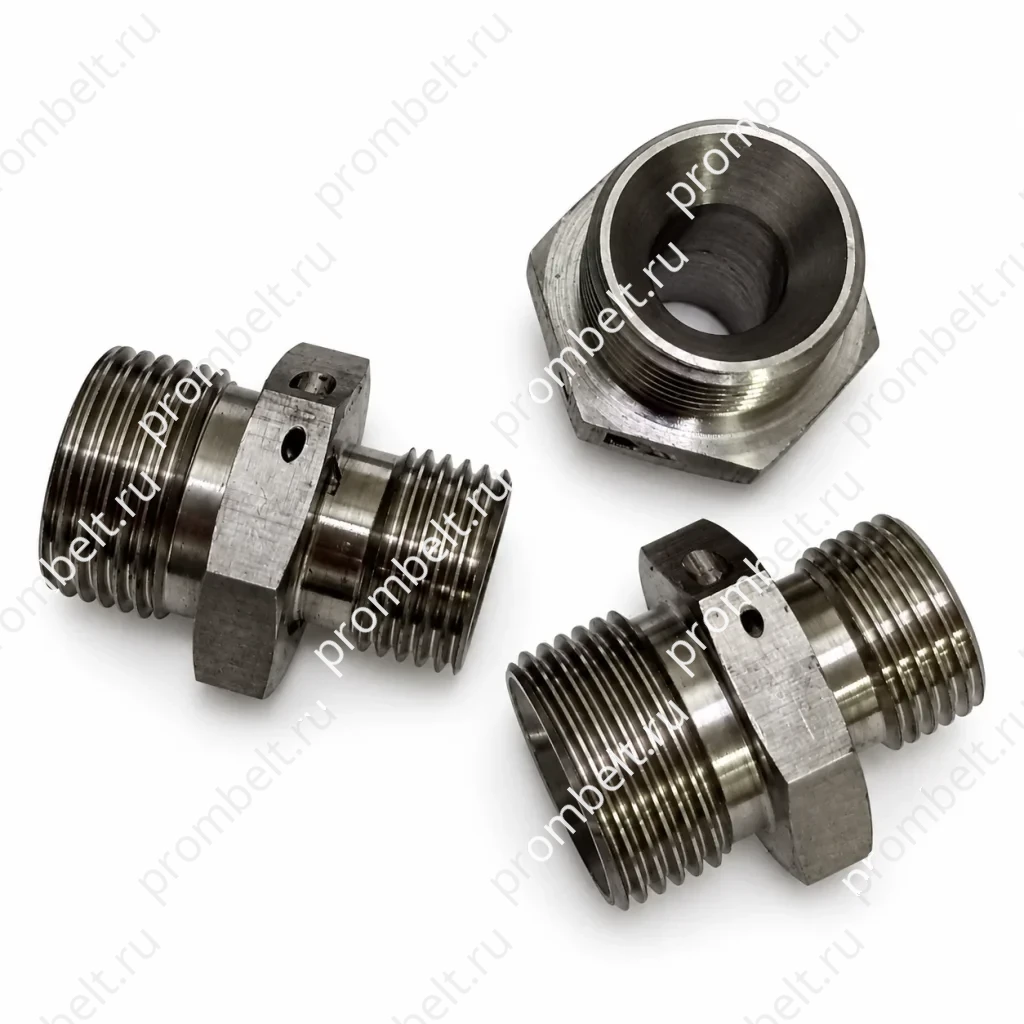

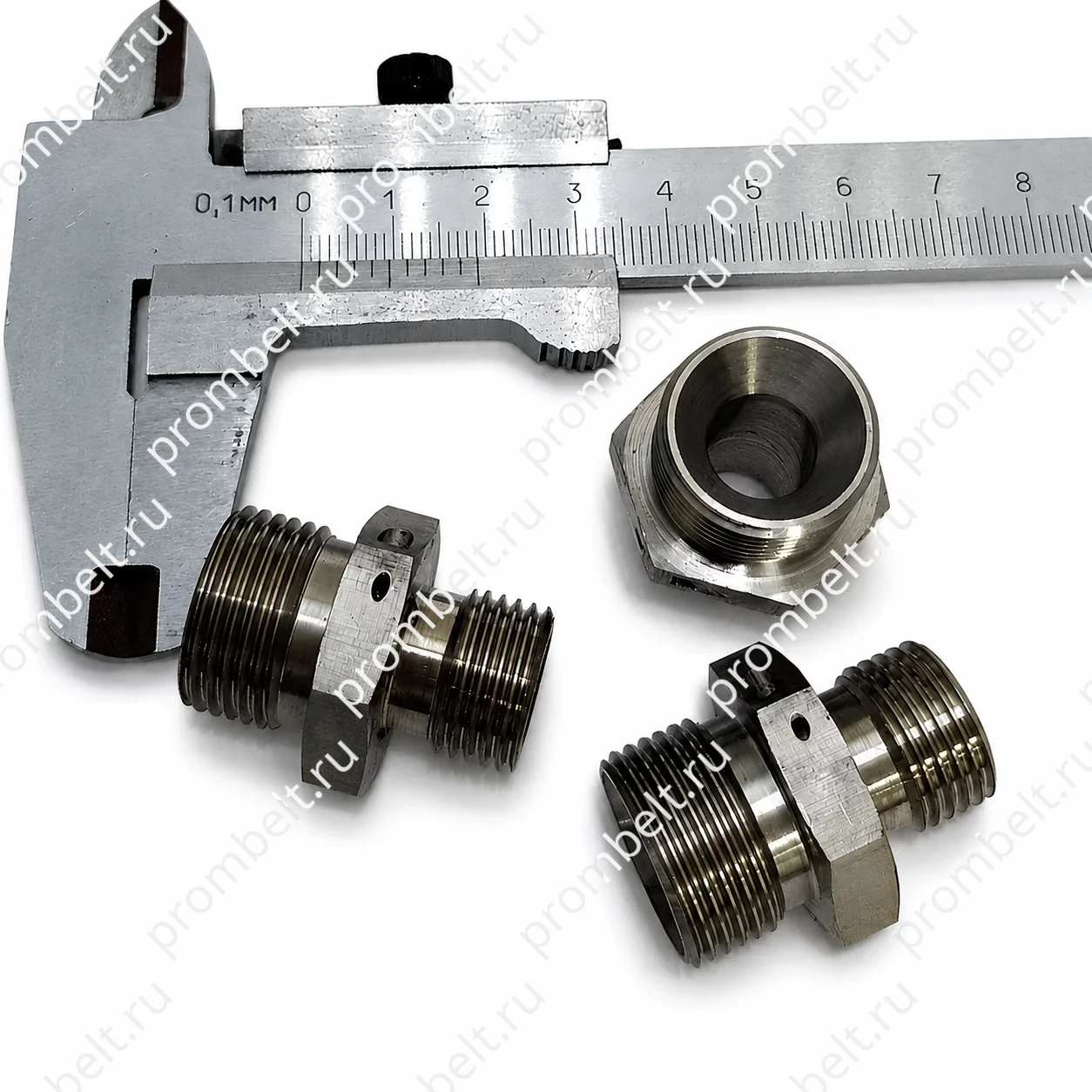

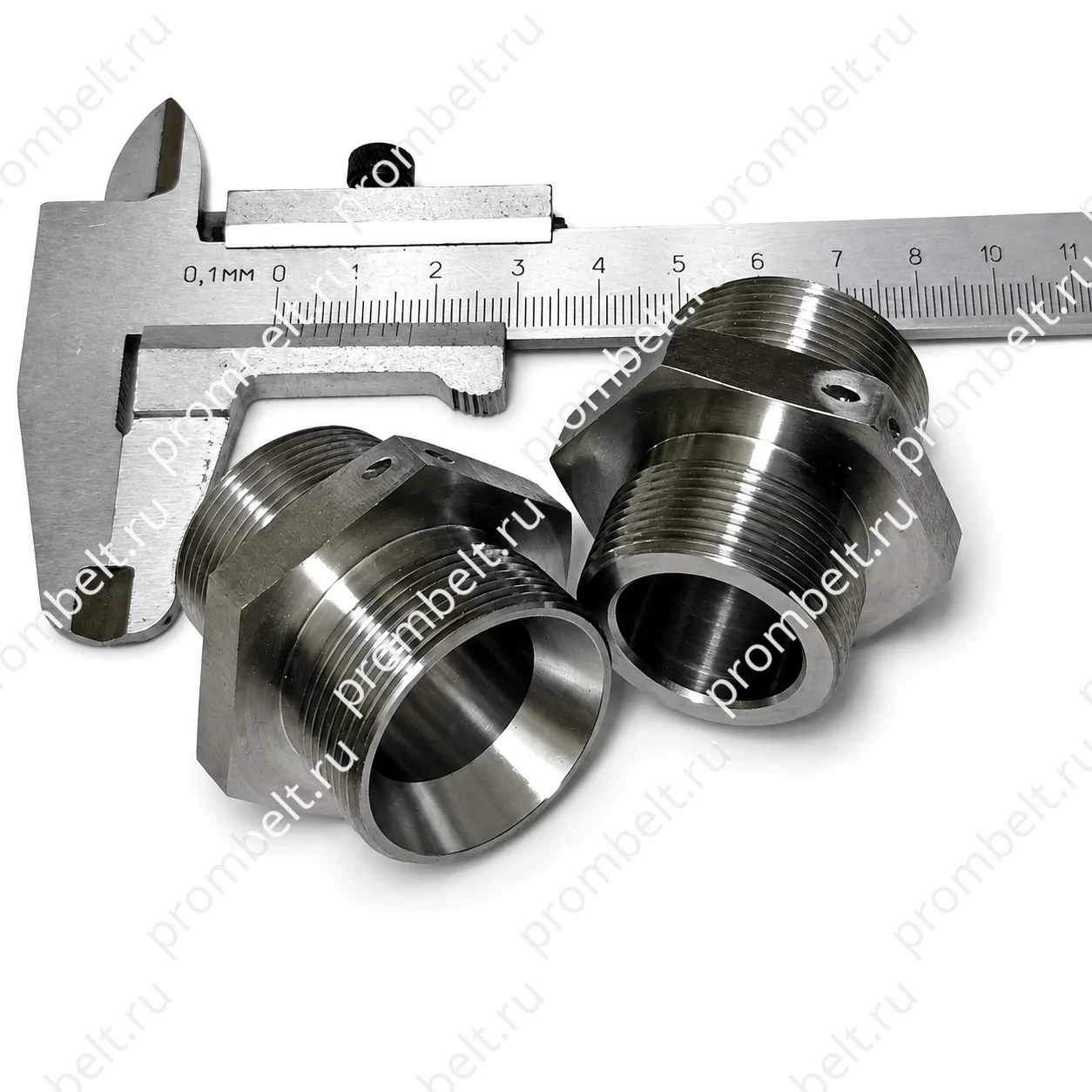

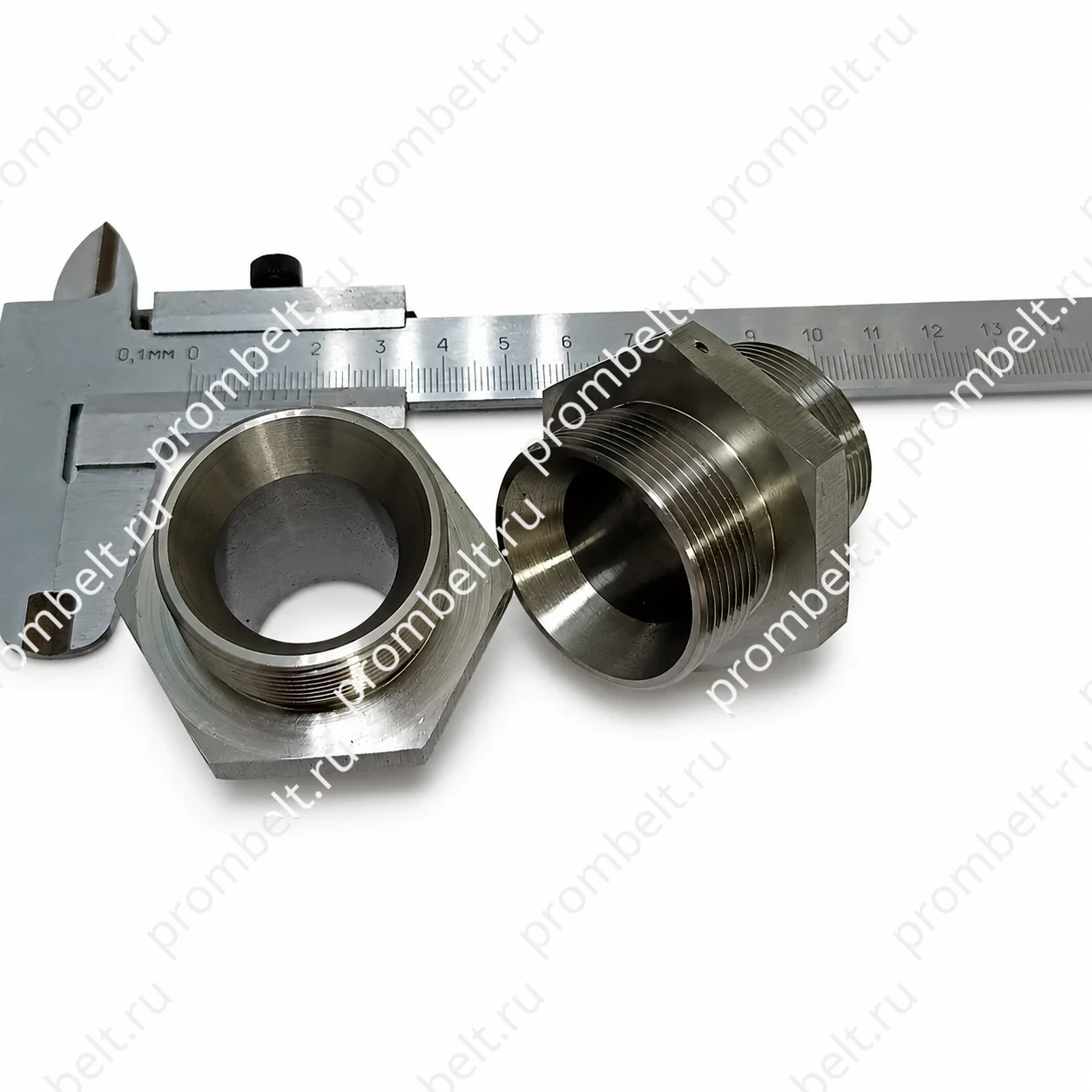

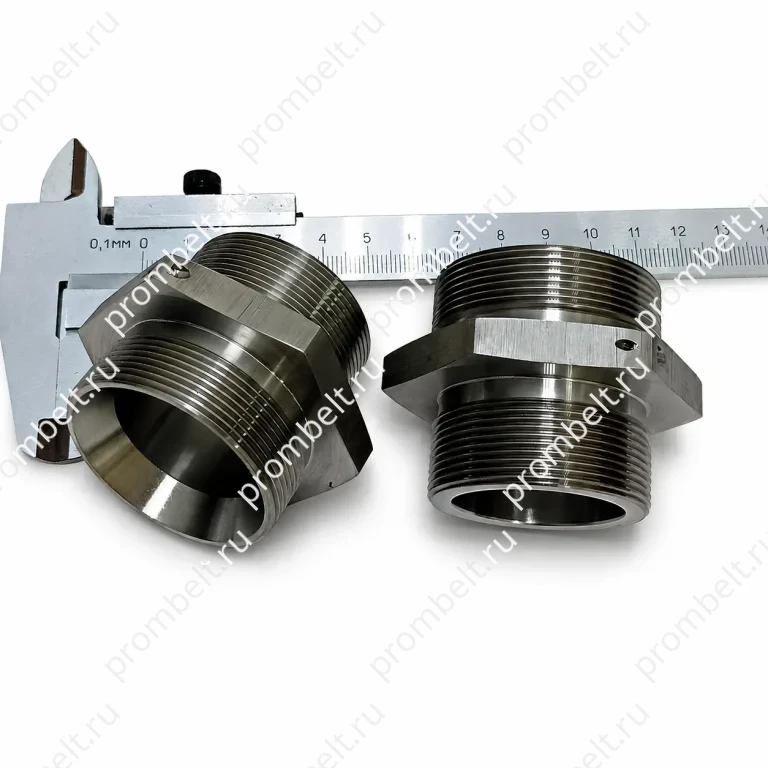

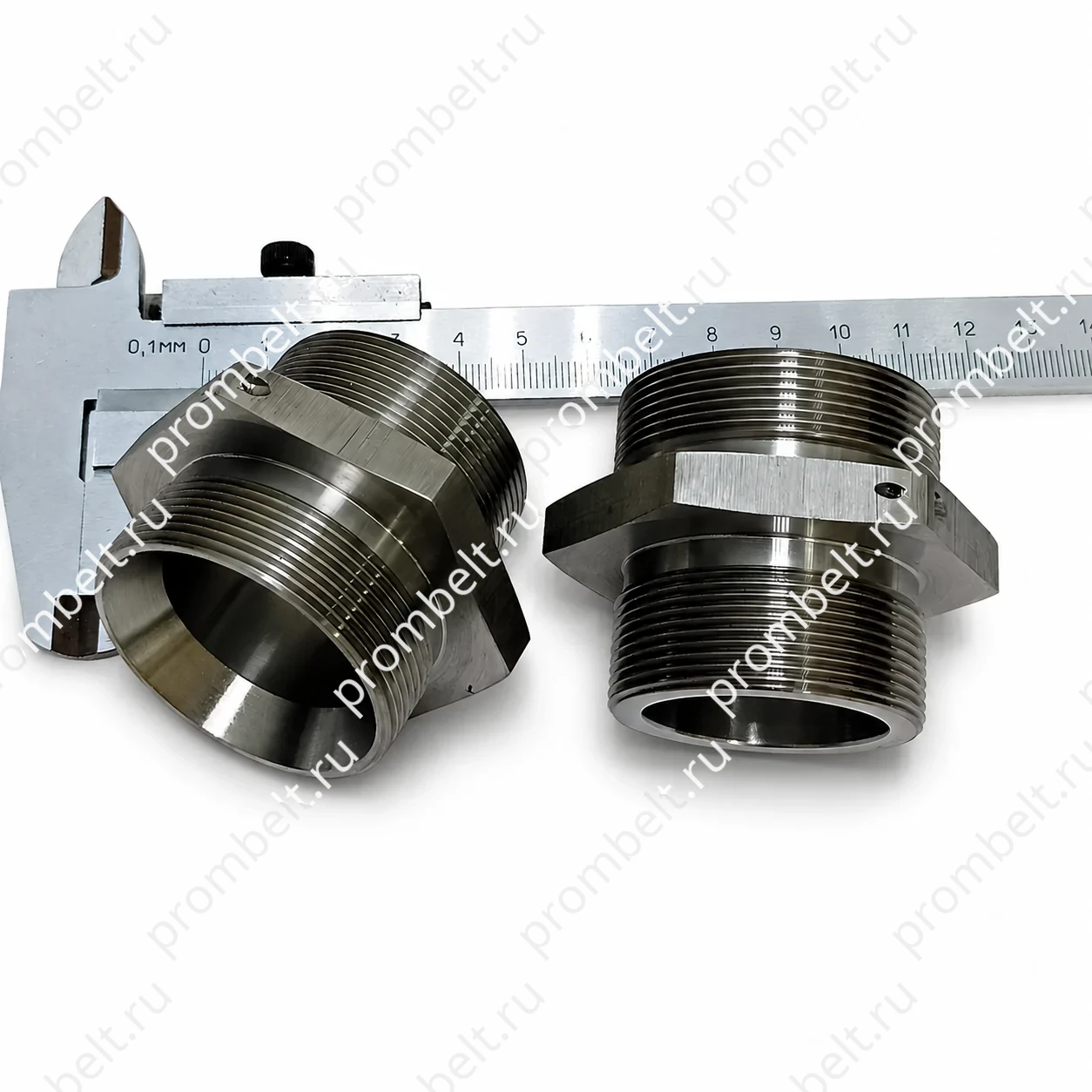

Проходник ввертной под резиновое уплотнение ГОСТ 16070-70
Изделие используется в соединениях трубопроводов по внутреннему конусу. Для расчёта отправьте готовое обозначение из спецификации и количество.
- Размерный ряд
- Dн 6–38 мм
- Резьба
- М10 — М48×1,5
- Размер под ключ
- S 17–55 мм
- Материалы
- 3 варианта по ГОСТ
Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.
Материалы по ГОСТ
- 022 сталь 45
- 021 сталь 38ХА
- 011 сталь 13Х11Н2В2МФ
Проходник ввертной под резиновое уплотнение ГОСТ 16070-70: размеры и обозначения
Изделие используется в соединениях трубопроводов по внутреннему конусу.
Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.
Технические требования
- Материал: сталь марок 45, 38ХА, 13Х11Н2В2МФ (1Х12Н2ВМФ).
- Допуски торцового биения поверхности А и радиального — поверхности Б относительно оси резьбы D₁ — 0,08 мм.
- Покрытие кадмием (цинком) поверхности Б не допускается.
- Технические требования — по ГОСТ 16078—70.
Ввертной проходник в сборке с трубой
Позиции на схеме:
- Труба.
- Ниппель полусферический приварной ГОСТ 16042-70.
- Гайка накидная для полусферического ниппеля ГОСТ 16046-70.
- Кольцо уплотнительное.
- Проходник ввертной под резиновое уплотнение ГОСТ 16070-70.
- Проволока.
Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.
Проходник ввертной под резиновое уплотнение ГОСТ 16070-70: конструкция и размеры
Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.
Что указать в заявке
- готовое обозначение изделия по ГОСТ из спецификации
- количество изделий
- при наличии — спецификацию или чертёж
Вместе с проходниками ввертными под резиновое уплотнение по ГОСТ 16070-70 часто покупают:
Соединения трубопроводов по внутреннему конусу
ГОСТ 16042-70
Ниппель полусферический приварной
ГОСТ 16045-70
Штуцер приварной
ГОСТ 16046-70
Гайка накидная полусферического ниппеля
ГОСТ 16047-70
Гайка накидная сферического ниппеля
ГОСТ 16053-70
Угольник проходной
ГОСТ 16058-70
Тройник проходной
ГОСТ 16070-70
Проходник ввертной под резиновое уплотнение
ГОСТ 16077-70
Заглушка конусная
Схемы, обозначения и таблицы ГОСТ
Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.

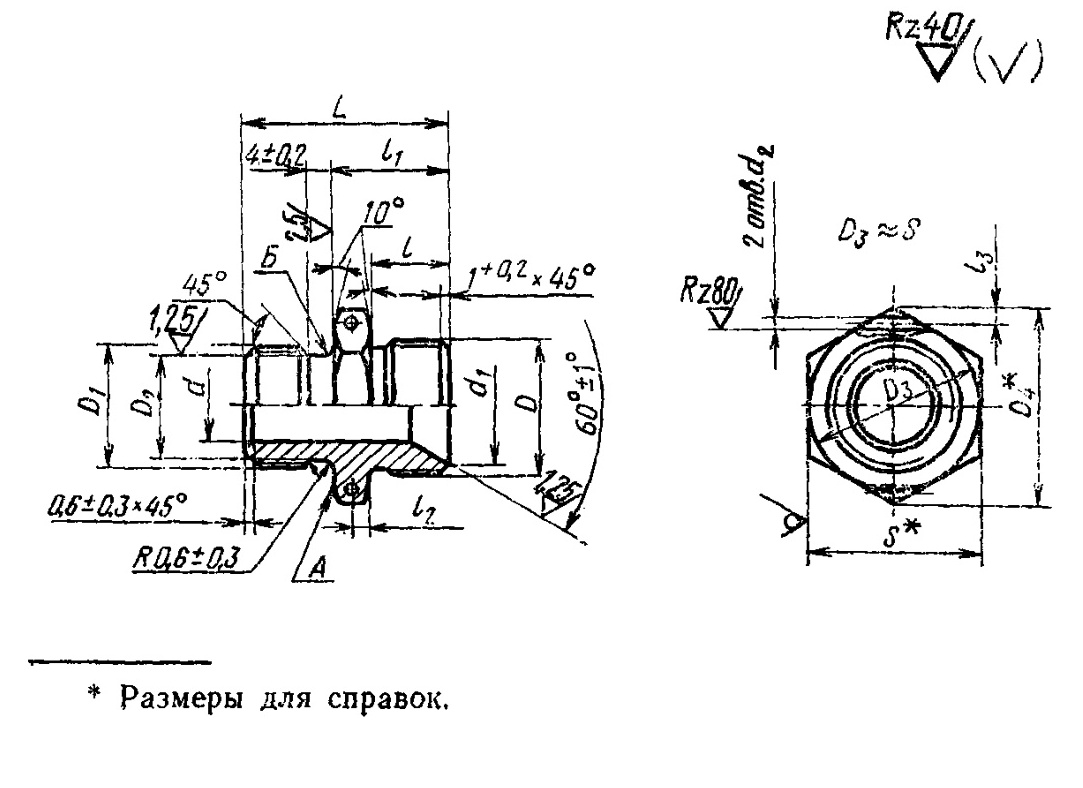

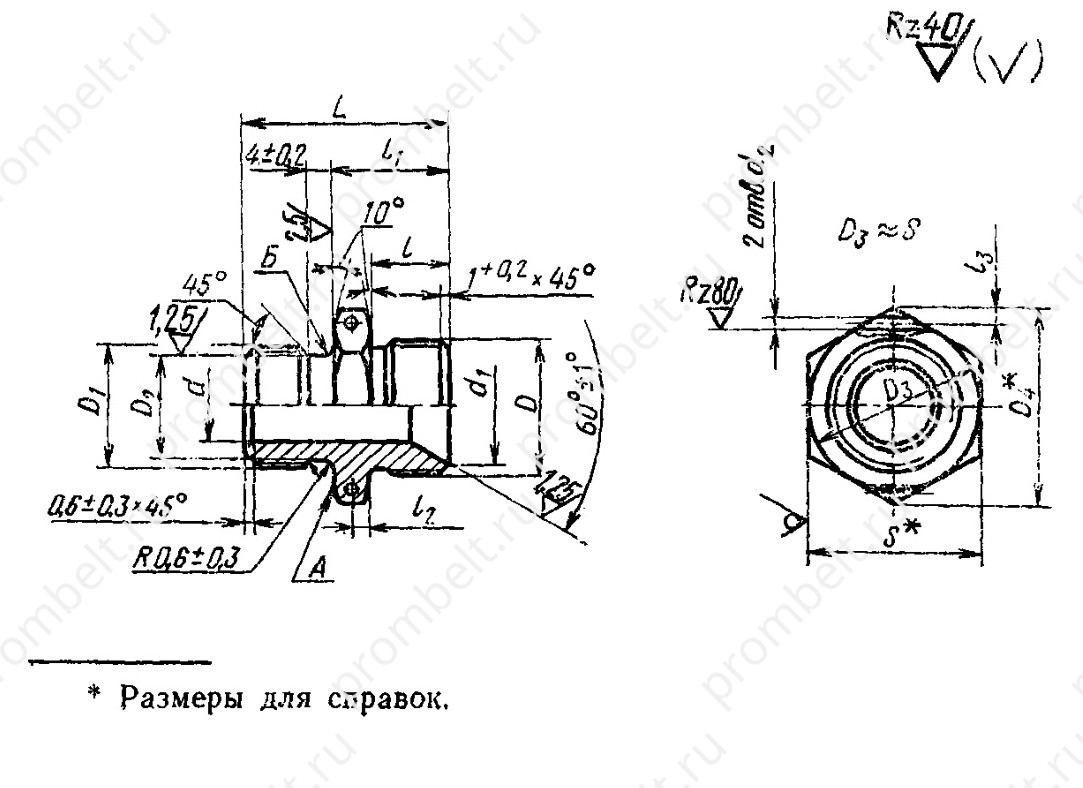

Конструкция и размеры
1. Конструкция и размеры ввертных проходников должны соответствовать указанным на чертеже и в таблице.
Примеры условных обозначений
- Пример условного обозначения ввертного проходника к трубопроводу Dн 16 из стали марки 45:
Проходник ввертной 16—022 ГОСТ 16070—70 - То же, из стали марки 38ХА:
Проходник ввертной 16—021 ГОСТ 16070—70 - То же, из стали марки 13Х11Н2В2МФ:
Проходник ввертной 16—011 ГОСТ 16070—70 - То же, для изделий авиационной и общей техники:
Проходник ввертной 16—022А ГОСТ 16070—70 - То же, для изделий авиационной и общей техники:
Проходник ввертной 16—021А ГОСТ 16070—70 - То же, для изделий авиационной и общей техники:
Проходник ввертной 16—011А ГОСТ 16070—70
Таблица 1
| Размеры, мм | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Наружный диаметр труб Dн | d | d₁ | d₂ | Резьба | D₃ | D₄ | S | l | l₁ | l₂ | l₃ | L | Масса 100 шт. в кг | |
| Пред. откл. +0,12 −0,06 | D | D₁ | Пред. откл. по h11 | Пред. откл. | ||||||||||
| ±0,4 | ±0,2 | ±0,4 | ||||||||||||
| 6 | 4 | 11,0 | 1,5 | M14×1,5 | M10 | 7,6 | 19,6 | 17 | 13 | 18 | 2,5 | 2,0 | 29 | 1,80 |
| 8 | 6 | 13,0 | M16×1,5 | M12×1,5 | 9,6 | 21,9 | 19 | 19 | 3,0 | 31 | 2,34 | |||
| 10 | 8 | 15,0 | M18×1,5 | M14×1,5 | 11,6 | 25,4 | 22 | 2,77 | ||||||
| 12 | 10 | 17,0 | M20×1,5 | M16×1,5 | 13,6 | 27,7 | 24 | 32 | 3,41 | |||||
| 14 | 12 | 19,0 | M22×1,5 | M20×1,5 | 17,6 | 31,2 | 27 | 33 | 3,93 | |||||
| 16 | 14 | 21,0 | M24×1,5 | M22×1,5 | 19,6 | 34,6 | 30 | 15 | 23 | 4,0 | 37 | 4,49 | ||
| 18 | 16 | 24,0 | M27×1,5 | M24×1,5 | 21,6 | 36,9 | 32 | 39 | 6,68 | |||||
| 20 | 18 | 27,0 | M30×1,5 | M27×1,5 | 24,6 | 41,6 | 36 | 6,44 | ||||||
| 22 | 20 | 29,0 | M33×1,5 | M30×1,5 | 27,6 | 47,3 | 41 | 16 | 24 | 41 | 7,05 | |||
| 24 | 22 | 6,59 | ||||||||||||
| 25 | 23 | 32,0 | 2,0 | M36×1,5 | M33×1,5 | 30,6 | 53,1 | 46 | 17 | 25 | 2,5 | 43 | 7,73 | |
| 28 | 26 | 35,0 | M39×1,5 | M36×1,5 | 33,6 | 44 | 9,54 | |||||||
| 30 | 28 | 35,5 | 10,18 | |||||||||||
| 32 | 30 | 38,0 | M42×1,5 | M39×1,5 | 36,6 | 57,7 | 50 | 45 | 12,30 | |||||
| 34 | 32 | 41,0 | M45×1,5 | M42×1,5 | 39,6 | 63,5 | 55 | 15,32 | ||||||
| 36 | 34 | 44,0 | M48×1,5 | M45×1,5 | 42,6 | 16,34 | ||||||||
| 38 | 36 | 18,68 | ||||||||||||
Материалы
- 022 — Сталь марки 45
- 021 — Сталь марки 38ХА
- 011 — Сталь марки 13Х11Н2В2МФ
