Гайка накидная сферического ниппеля ГОСТ 16047-70
Изделие используется в соединениях трубопроводов по внутреннему конусу. Для расчёта отправьте готовое обозначение из спецификации и количество.
- Размерный ряд
- Dн 18–38 мм
- Резьба
- М27×1,5 — М48×1,5
- Размер под ключ
- S 32–55 мм
- Материалы
- 2 варианта по ГОСТ
Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.
Материалы по ГОСТ
- 022 сталь 45
- 011 сталь 13Х11Н2В2МФ

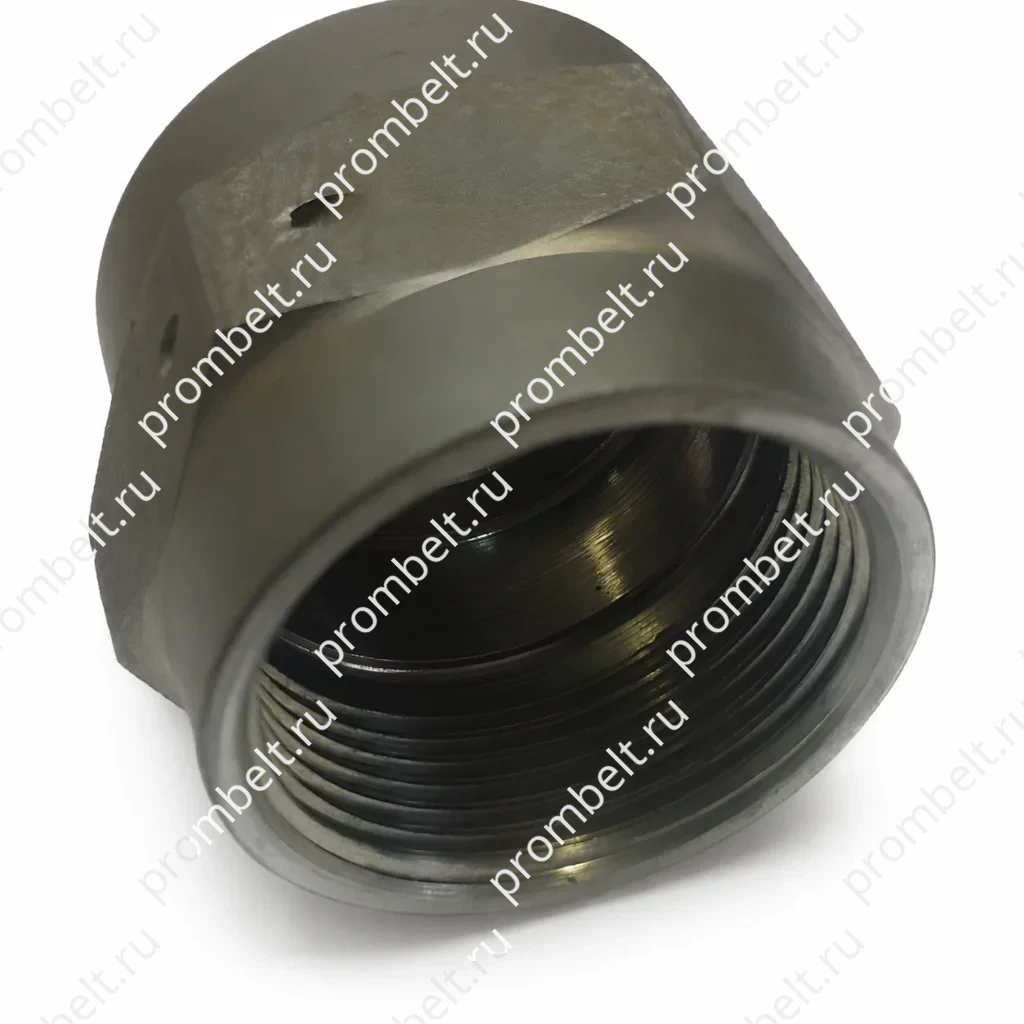

Гайка накидная сферического ниппеля ГОСТ 16047-70: размеры и обозначения
Изделие используется в соединениях трубопроводов по внутреннему конусу.
Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.
Технические требования
- Материал: сталь марки 45 и 13Х11Н2В2МФ (1Х12Н2ВМФ).
- Допуск торцового биения поверхности А относительно оси резьбы — 0,1 мм.
- Технические требования — по ГОСТ 16078—70.
Накидная гайка в сборке со сферическим ниппелем
Позиции на схеме:
- Труба.
- Ниппель сферический припайной ГОСТ 16041-70.
- Кольцо упорное ГОСТ 16048-70.
- Гайка накидная для сферического ниппеля ГОСТ 16047-70.
- Штуцер припайной ГОСТ 16044-70.
- Проволока.
Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.

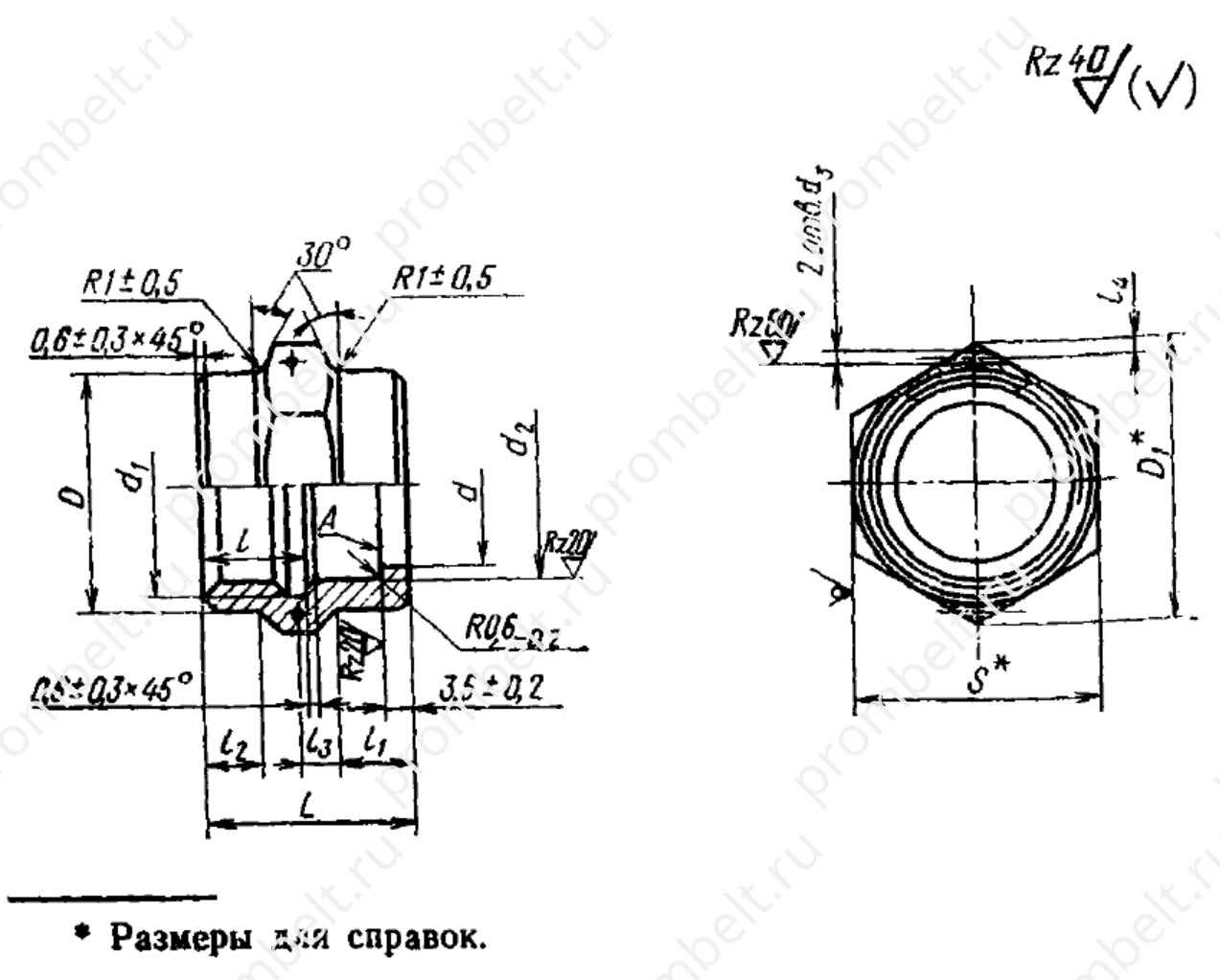

Гайка накидная сферического ниппеля ГОСТ 16047-70: конструкция и размеры
Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.
Что указать в заявке
- готовое обозначение изделия по ГОСТ из спецификации
- количество изделий
- при наличии — спецификацию или чертёж
Вместе с гайками накидными сферического ниппеля по ГОСТ 16047-70 часто покупают:
Соединения трубопроводов по внутреннему конусу
ГОСТ 16042-70
Ниппель полусферический приварной
ГОСТ 16045-70
Штуцер приварной
ГОСТ 16046-70
Гайка накидная полусферического ниппеля
ГОСТ 16047-70
Гайка накидная сферического ниппеля
ГОСТ 16053-70
Угольник проходной
ГОСТ 16058-70
Тройник проходной
ГОСТ 16070-70
Проходник ввертной под резиновое уплотнение
ГОСТ 16077-70
Заглушка конусная
Схемы, обозначения и таблицы ГОСТ
Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.

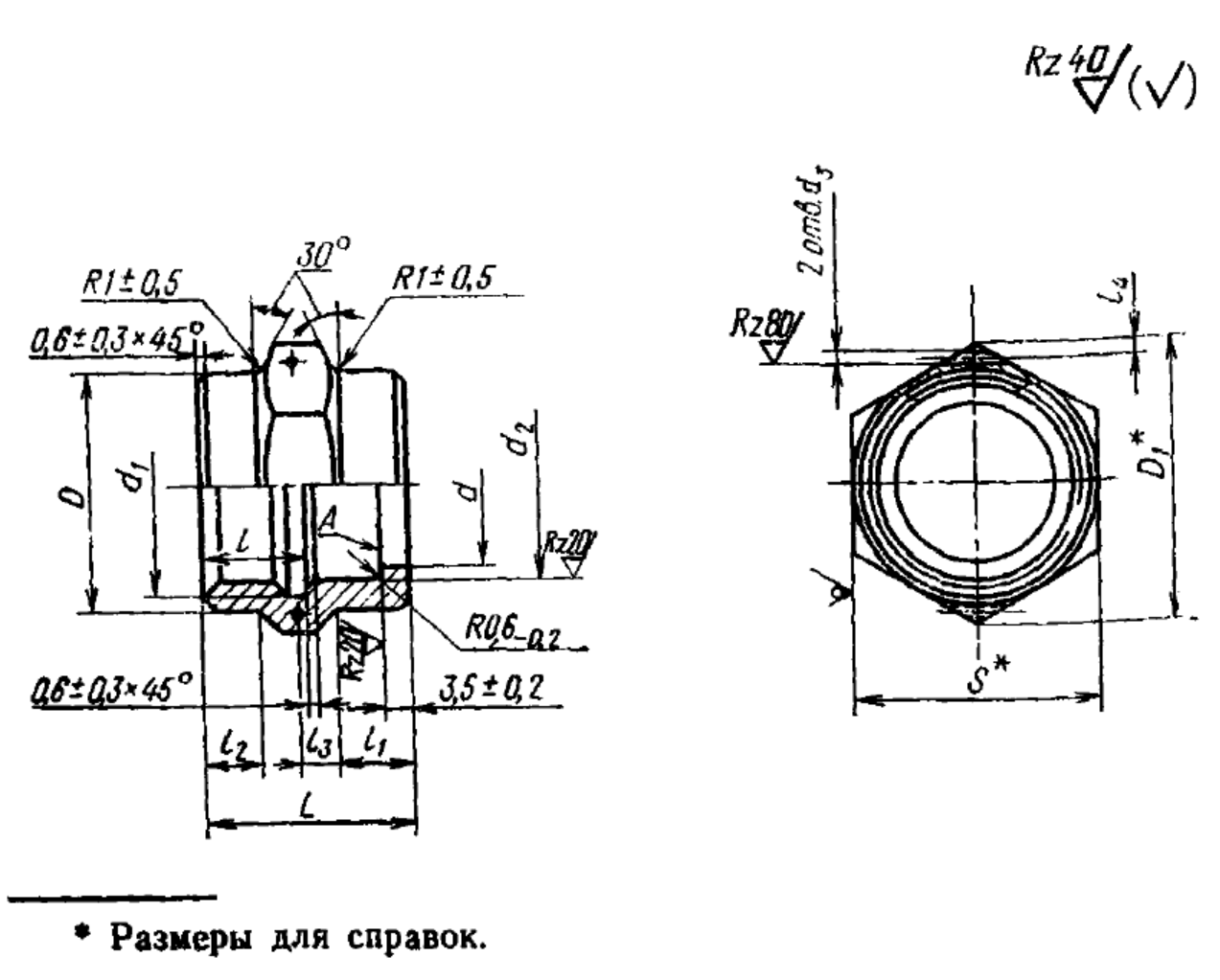

Конструкция и размеры
1. Конструкция и размеры накидных гаек должны соответствовать указанным на чертеже и в таблице.
Примеры условных обозначений
- Пример условного обозначения накидной гайки к трубопроводу Dн 18 из стали марки 45:
Гайка накидная 18—022 ГОСТ 16047—70 - То же, из стали марки 13Х11Н2В2МФ:
Гайка накидная 18—011 ГОСТ 16047—70 - То же, для изделий авиационной и общей техники:
Гайка накидная 18—022А ГОСТ 16047—70 - То же, для изделий авиационной и общей техники:
Гайка накидная 18—011А ГОСТ 16047—70
Таблица 1
| Наружный диаметр труб Dн | d | Резьба d₁ | d₂ | d₃ | D | D₁ | S | l | l₁ | l₂ | l₃ | l₄ | L | Масса 100 шт. в кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Пред. откл.: +0,12 -0,06 | Пред. откл.: | |||||||||||||
| ±0,4 | ±0,2 | ±0,4 | ||||||||||||
| 18 | 21 | M27×1,5 | 25,5 | 1,5 | 31 | 36,9 | 32 | 14 | 9 | 8 | 5,5 | 2,0 | 28 | 5,71 |
| 20 | 23 | M30×1,5 | 28,5 | 34 | 41,6 | 36 | 10 | 29 | 6,70 | |||||
| 22 | 25 | M33×1,5 | 31,5 | 37 | 47,3 | 41 | 9 | 6,5 | 32 | 8,30 | ||||
| 24 | 27 | 8,30 | ||||||||||||
| 25 | 28 | M36×1,5 | 34,5 | 40 | 16 | 7,0 | 33 | 8,60 | ||||||
| 28 | 31 | M39×1,5 | 37,5 | 2,0 | 43 | 53,1 | 46 | 10 | 2,5 | 34 | 10,36 | |||
| 30 | 33 | 7,5 | 35 | 11,35 | ||||||||||
| 32 | 35 | M42×1,5 | 40,5 | 46 | 11,55 | |||||||||
| 34 | 37 | M45×1,5 | 43,5 | 50 | 57,7 | 50 | 8,0 | 36 | 16,00 | |||||
| 36 | 39 | M48×1,5 | 46,5 | 53 | 63,5 | 55 | 9,0 | 38 | 18,50 | |||||
| 38 | 41 | 17,50 | ||||||||||||
Материалы
- 022 — Сталь марки 45
- 011 — Сталь марки 13Х11Н2В2МФ
