Схема по ГОСТ 16048-70
Соединения трубопроводов по внутреннему конусу
Кольцо упорное ГОСТ 16048-70
Изделие используется в соединениях трубопроводов по внутреннему конусу. Для расчёта отправьте готовое обозначение из спецификации и количество.
- Размерный ряд
- Dн 18–38 мм
- Материалы
- 1 вариант по ГОСТ
Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.
Материалы по ГОСТ
- сталь марки 13Х11Н2В2МФ (1Х12Н2ВМФ)
Кольцо упорное ГОСТ 16048-70: размеры и обозначения
Изделие используется в соединениях трубопроводов по внутреннему конусу.
Для расчёта укажите готовое обозначение изделия по ГОСТ из спецификации и количество. Размеры, резьбу и материал при необходимости можно проверить по схеме, таблице и примерам условных обозначений.
Технические требования
- Материал: сталь марки 13Х11Н2В2МФ (1Х12Н2ВМФ).
- Техническая обработка: калить σв = 120±10 кгс/мм².
- Допуски радиального биения поверхности А и торцового — поверхности Б относительно конуса: А — 0,05 мм, Б — 0,1 мм.
- Технические требования по ГОСТ 16078—70.

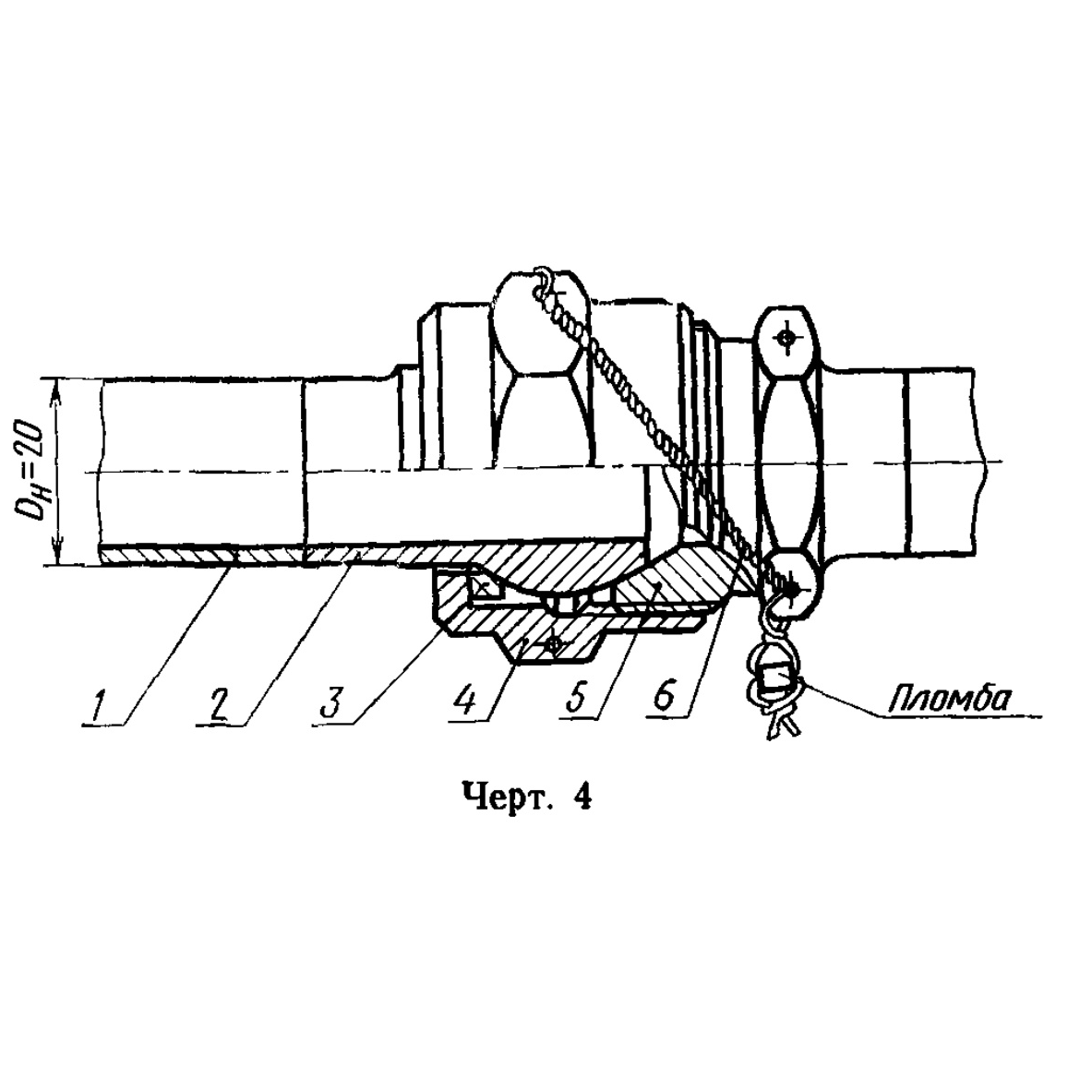

Упорное кольцо в сборке со сферическим ниппелем
Позиции на схеме:
- Труба.
- Ниппель сферический приварной ГОСТ 16043-70.
- Кольцо упорное ГОСТ 16048-70.
- Гайка накидная для сферического ниппеля ГОСТ 16047-70.
- Штуцер приварной ГОСТ 16045-70.
- Проволока.
Состав заказа укажите в спецификации: изображение сборки не означает, что все её детали входят в комплект изделия. Необходимость стопорения и пломбирования определяет разработчик изделия.

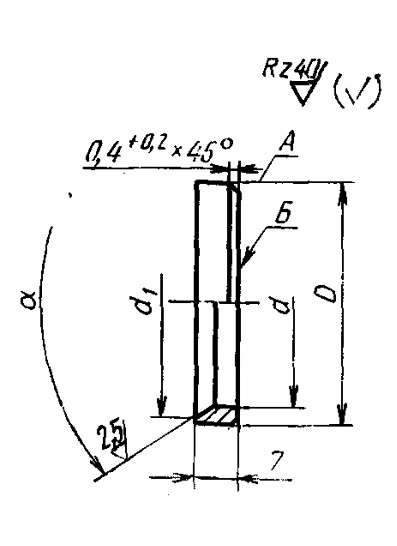

Кольцо упорное ГОСТ 16048-70: конструкция и размеры
Готовое обозначение из спецификации можно сверить со схемой, таблицей размеров и примерами условных обозначений.
Что указать в заявке
- готовое обозначение изделия по ГОСТ из спецификации
- количество изделий
- при наличии — спецификацию или чертёж
Вместе с кольцами упорными по ГОСТ 16048-70 часто покупают:
Соединения трубопроводов по внутреннему конусу
ГОСТ 16042-70
Ниппель полусферический приварной
ГОСТ 16045-70
Штуцер приварной
ГОСТ 16046-70
Гайка накидная полусферического ниппеля
ГОСТ 16047-70
Гайка накидная сферического ниппеля
ГОСТ 16053-70
Угольник проходной
ГОСТ 16058-70
Тройник проходной
ГОСТ 16070-70
Проходник ввертной под резиновое уплотнение
ГОСТ 16077-70
Заглушка конусная
Схемы, обозначения и таблицы ГОСТ
Схема, примеры условных обозначений и таблица размеров относятся к одной конструкции.
Конструкция и размеры
1. Конструкция и размеры упорных колец должны соответствовать указанным на чертеже и в таблице.
Примеры условных обозначений
- Пример условного обозначения упорного кольца к трубопроводу Dн 18:
Кольцо упорное 18—011 ГОСТ 16048—70 - То же, для изделий авиационной и общей техники:
Кольцо упорное 18—011А ГОСТ 16048—70
Таблица 1
| Размеры, мм | |||||
|---|---|---|---|---|---|
| Наружный диаметр труб Dн | d | d₁ | D | α | Масса 100 шт. в кг |
| Пред. откл. по H11 | Пред. откл. | ||||
| по h11 | ±1° | ||||
| 18 | 21,0 | 24,0 | 25 | 55° | 0,62 |
| 20 | 23,0 | 27,0 | 28 | 0,74 | |
| 22 | 25,5 | 29,0 | 31 | 1,09 | |
| 24 | 27,0 | 29,5 | 50° | 0,75 | |
| 25 | 28,5 | 31,0 | 34 | 0,82 | |
| 28 | 31,5 | 34,0 | 37 | 1,00 | |
| 30 | 33,0 | 35,0 | 1,04 | ||
| 32 | 35,0 | 38,0 | 40 | 1,28 | |
| 34 | 37,0 | 41,0 | 43 | 1,60 | |
| 36 | 39,0 | 43,5 | 46 | 1,80 | |
| 38 | 41,0 | 1,93 | |||
Материалы
Материалы указаны в таблицах и тексте ГОСТ.
