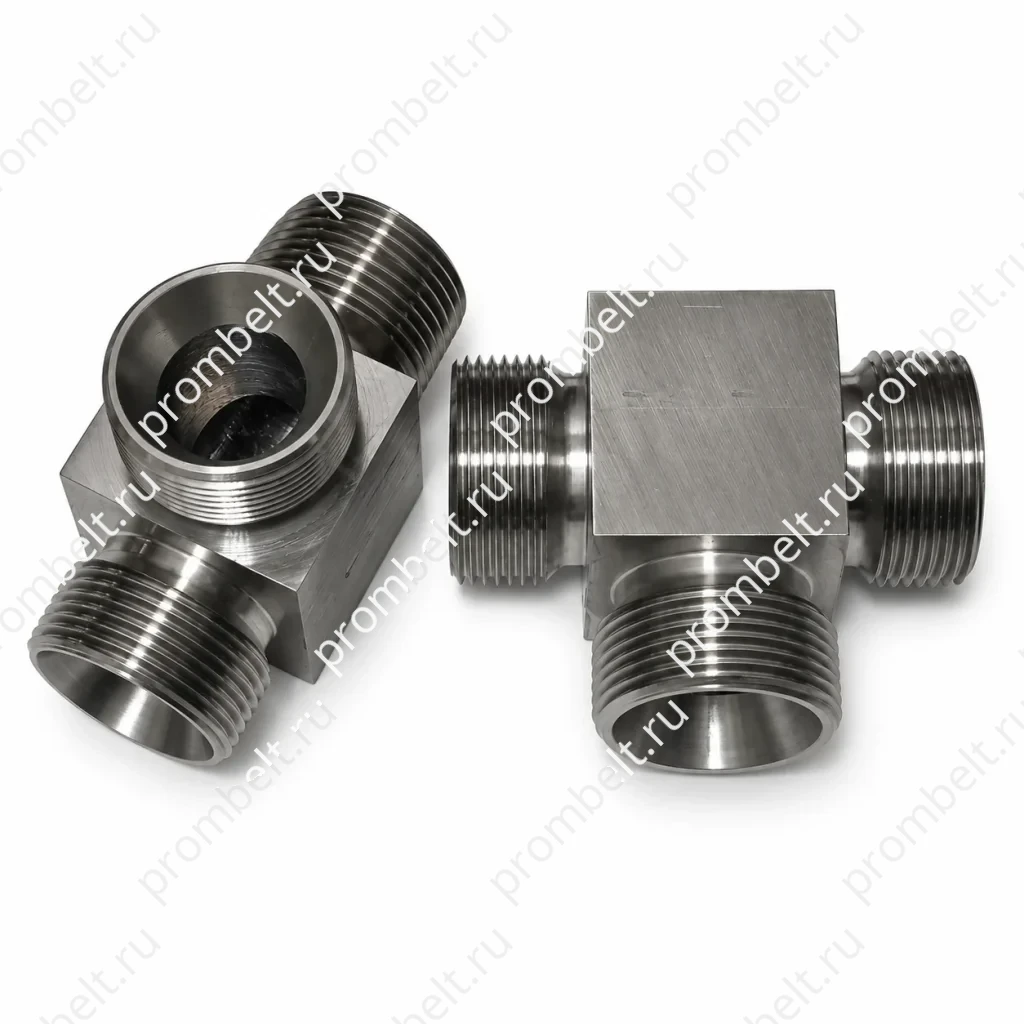

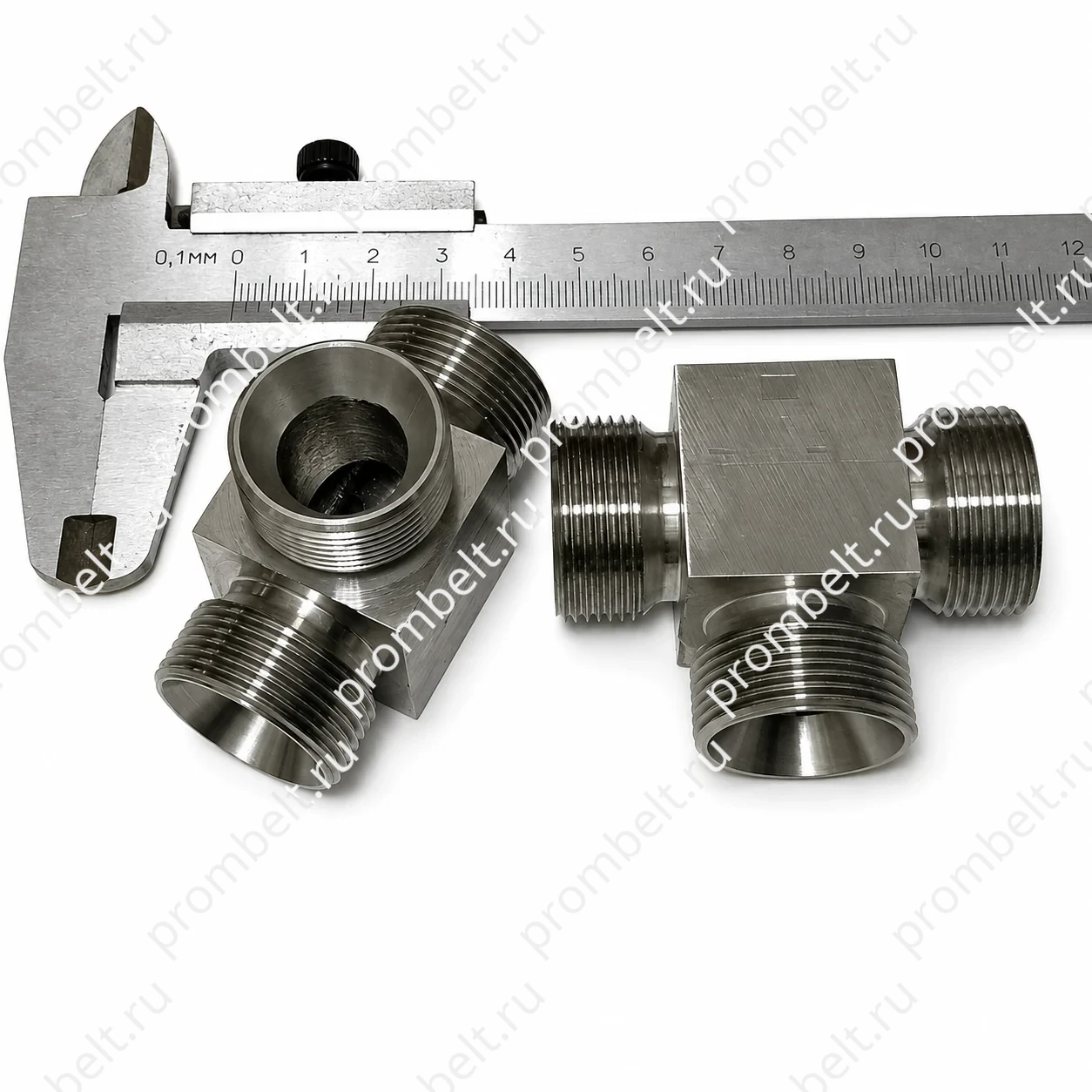

Тройник проходной ГОСТ 16058-70

Тройник проходной для соединений трубопроводов по внутреннему конусу. Изготавливается из стальных штамповок; материал задаётся кодом в обозначении.

Размерный ряд: Dн 6–38 мм
Резьба: М14×1,5 — М48×1,5
Размер под ключ: S 12–46 мм
Материалы: 4 варианта по ГОСТ

Конкретные размеры проверяйте по соответствующей строке таблицы ГОСТ.

Материалы по ГОСТ

022 сталь 45
021 сталь 38ХА
012 сталь 12Х18Н9Т
011 сталь 13Х11Н2В2МФ

Для расчёта: Укажите готовое обозначение изделия по ГОСТ из спецификации и количество.
Доставка по РФ: Транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий.

Конструкция и технические требования

Материал: штамповки из стали марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).

Требования к покрытиям, контролю и маркировке — по ГОСТ 16078-70 с учётом требований ГОСТа изделия.

Маркировка

ГОСТ 16078-70, пп. 3.1–3.4, устанавливает маркировку наружного диаметра трубы и клеймо ОТК на гранях шестигранника или площадках под ключ. Код материала является частью условного обозначения тройника.

Ниппель полусферический приварной ГОСТ 16042-70

ГОСТ 16042-70 Ниппель полусферический приварной

ГОСТ 16045-70 Штуцер приварной

Гайка накидная полусферического ниппеля ГОСТ 16046-70

ГОСТ 16046-70 Гайка накидная полусферического ниппеля

Гайка накидная сферического ниппеля ГОСТ 16047-70

ГОСТ 16047-70 Гайка накидная сферического ниппеля

ГОСТ 16053-70 Угольник проходной

ГОСТ 16058-70 Тройник проходной

Проходник ввертной под резиновое уплотнение ГОСТ 16070-70

ГОСТ 16070-70 Проходник ввертной под резиновое уплотнение

ГОСТ 16077-70 Заглушка конусная

Схемы, обозначения и таблицы ГОСТ

Конструкция и размеры

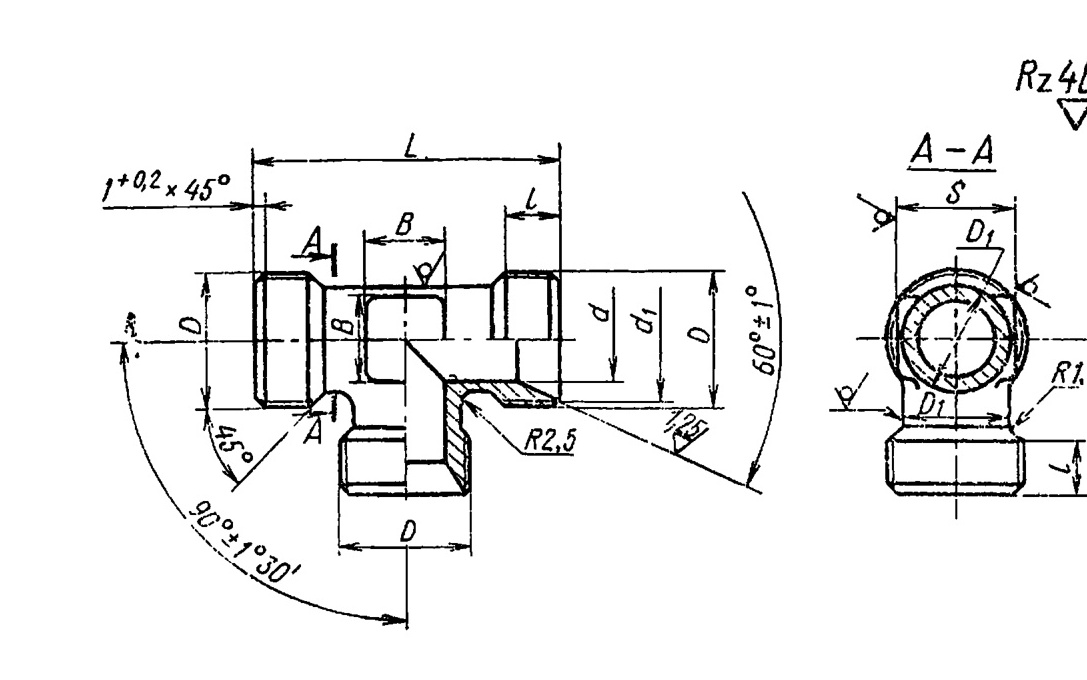

1. Конструкция и размеры проходных тройников должны соответствовать указанным на чертеже и в таблице.

Примеры условных обозначений

Пример условного обозначения проходного тройника к трубопроводу Dн 16 из стали марки 45: Тройник проходной 16—022 ГОСТ 16058—70
16 — наружный диаметр трубы, мм; 022 — сталь 45. Суффикс А в примерах ГОСТ относится к изделиям авиационной и общей техники.
То же, из стали марки 38ХА: Тройник проходной 16—021 ГОСТ 16058—70
То же, из стали марки 12Х18Н9Т: Тройник проходной 16—012 ГОСТ 16058—70
То же, из стали марки 13Х11Н2В2МФ: Тройник проходной 16—011 ГОСТ 16058—70
То же, для изделий авиационной и общей техники: Тройник проходной 16—022А ГОСТ 16058—70
То же, для изделий авиационной и общей техники: Тройник проходной 16—021А ГОСТ 16058—70
То же, для изделий авиационной и общей техники: Тройник проходной 16—012А ГОСТ 16058—70
То же, для изделий авиационной и общей техники: Тройник проходной 16—011А ГОСТ 16058—70

Таблица 1

Таблица 1
Размеры, мм
Наружный диаметр труб Dₙ	d	d₁	Резьба D	D₁	S	l	L		B	Масса 100 шт. в кг
Наружный диаметр труб Dₙ	d	d₁	Резьба D	D₁	S	Пред. откл. ±0,4	Номин.	Пред. откл.	B	Масса 100 шт. в кг
6	4	11,0	M14×1,5	9	12	9	42	±0,4	5	3,87
8	6	13,0	M16×1,5	11	14		45		7	5,32
10	8	15,0	M18×1,5	13	14		48		9	6,90
12	10	17,0	M20×1,5	15	17		48		10	8,77
14	12	19,0	M22×1,5	17	19		50		13	10,60
16	14	21,0	M24×1,5	19	22	11	55		15	12,60
18	16	24,0	M27×1,5	22	24		60		17	14,84
20	18	27,0	M30×1,5	24	27		60		18	16,90
22	20	29,0	M33×1,5	26	27	12	68		18	19,23
24	22	29,0	M33×1,5	28	30		68		22	21,57
25	23	32,0	M36×1,5	29	30		72		22	23,06
28	26	35,0	M39×1,5	32	32	13	75		25	27,00
30	28	35,5	M39×1,5	34	36		75		28	29,60
32	30	38,0	M42×1,5	37	41		80		30	32,60
34	32	41,0	M45×1,5	39	41		80			35,56
36	34	44,0	M48×1,5	41	46		85	±0,6		38,66
38	36	44,0	M48×1,5	43	46		85	±0,6		41,83

Материалы

Обозначения материалов
Обозначение	Материал
022 / 022А	Сталь 45
021 / 021А	Сталь 38ХА
012 / 012А	Сталь 12Х18Н9Т
011 / 011А	Сталь 13Х11Н2В2МФ

Формат обозначения — по ГОСТ изделия; коды материалов — по ГОСТ 16078-70.
